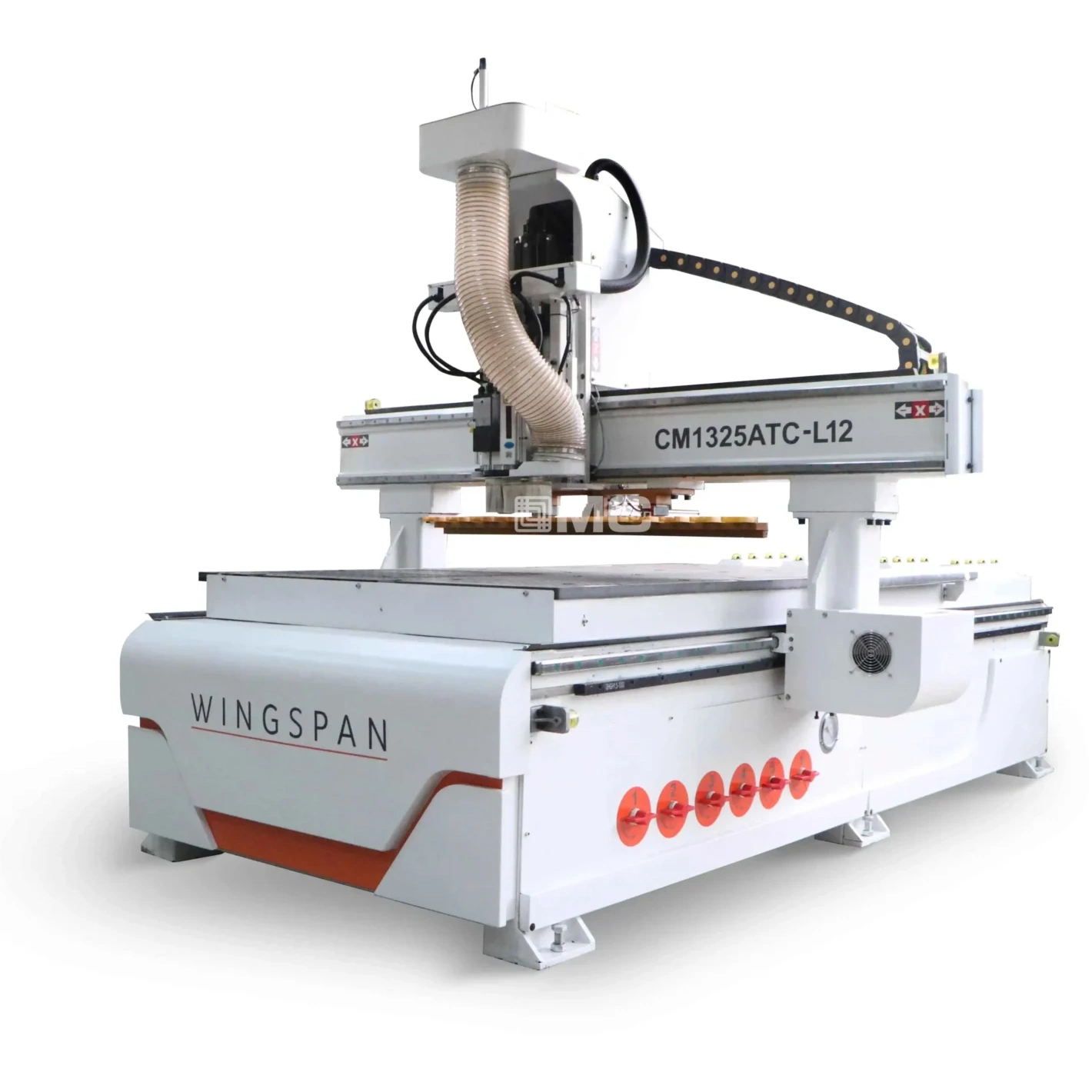

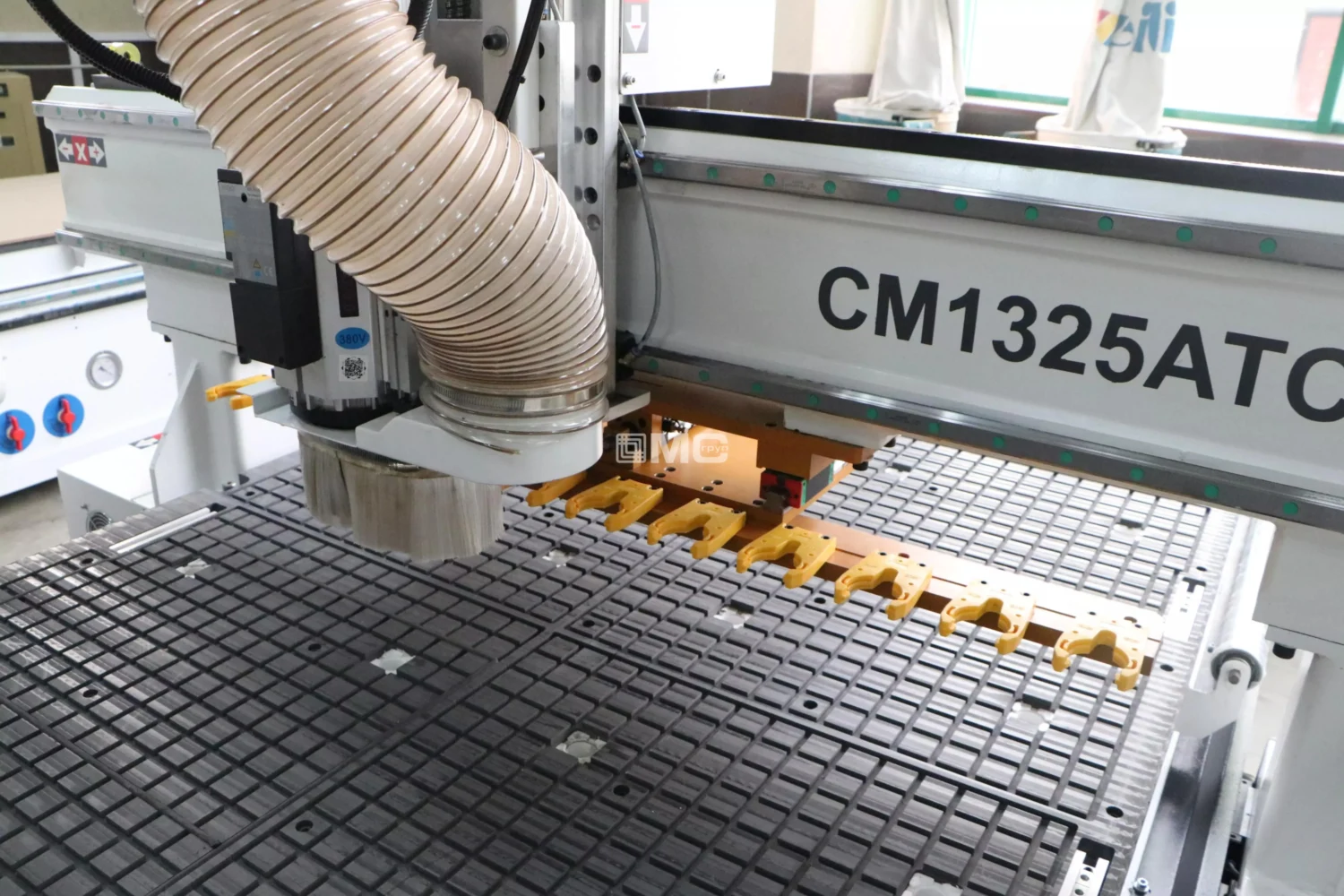

Фрезерный станок c ЧПУ WINGSPAN CM1325ATC-L12 с автоматической сменой инструмента

Фрезерные станки с ЧПУ WINGSPAN применяются для фрезерования и гравирования поверхностей деталей и заготовок (2D и 3D фрезерования. Обработка древесины мягких и твердых пород, ДСП, ДВП.

Конструктивные преимущества

1. Станина

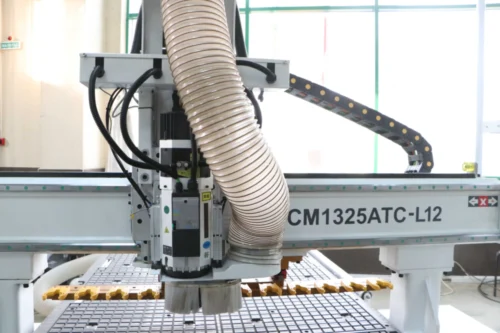

2. Высокоскоростной шпиндель

Высокоскоростной шпиндель HQD 9.0 kW ISO30 ( воздушное охлаждение) с автоматической сменой инструмента.

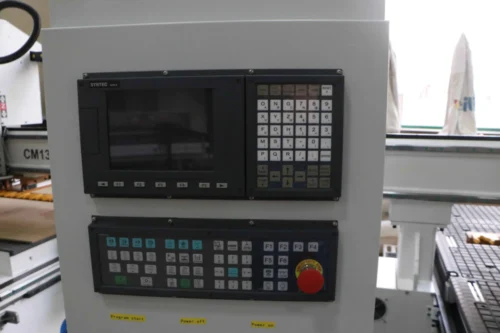

3. Система управления

Для управления используется промышленный контроллер Syntec 60W-E.

4. Система смазки

Станок оборудован автоматической системой смазки всех подвижных частей

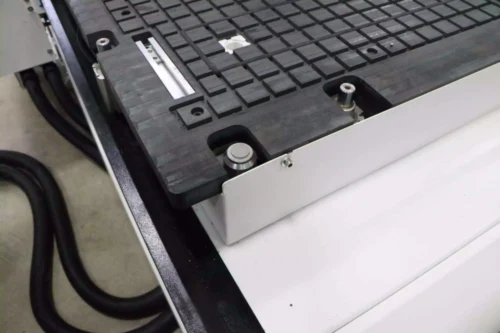

5. Комбинированный стол

Комбинированный стол с Т-обраными пазами для механического крепления детали позволяет экономить электроэнергию. Матричный вакуумный стол разделен на 6 зон.

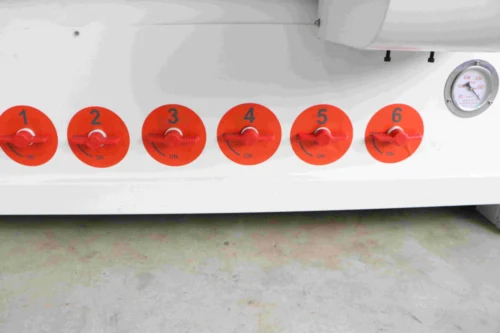

6. Вакуумные зоны

Выбор вакуумных зон осуществляется в ручную, с помощью кранов

7. Загрузочные ролики

Станок укомплектован роликами для удобной загрузки материала.

8. Датчик измерения длины инструмента

Осуществляет автоматический контроль длины инструмента

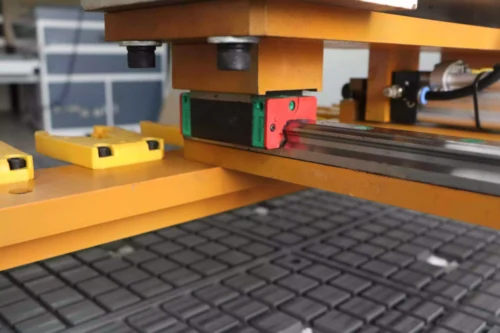

9. Корейские линейные направляющие

Корейские линейные напрявляющие HIWIN, по которым двигается портал, обеспечиваютвысокую точность перемещения и стабильность работы.

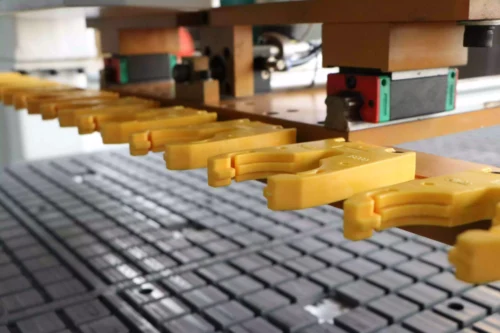

10. Линейная смена инструмента на 12 позиций

Линейная мена инструмента на 12 позиций позволяет выполнять сложные фрезеровки. Станок укомплектован патронами (12 шт) и цангами 12.

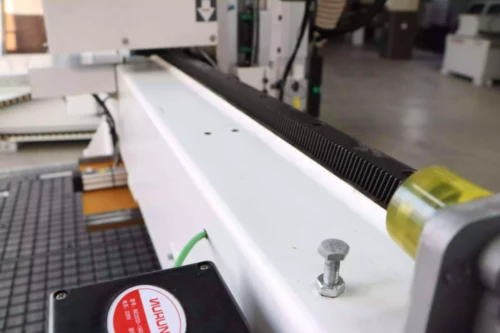

11. Привод портала

Привод портала осуществляется за счет косозубой передачи шестерня-рейка, что обеспечивает повышенную скорость и точность перемещения.

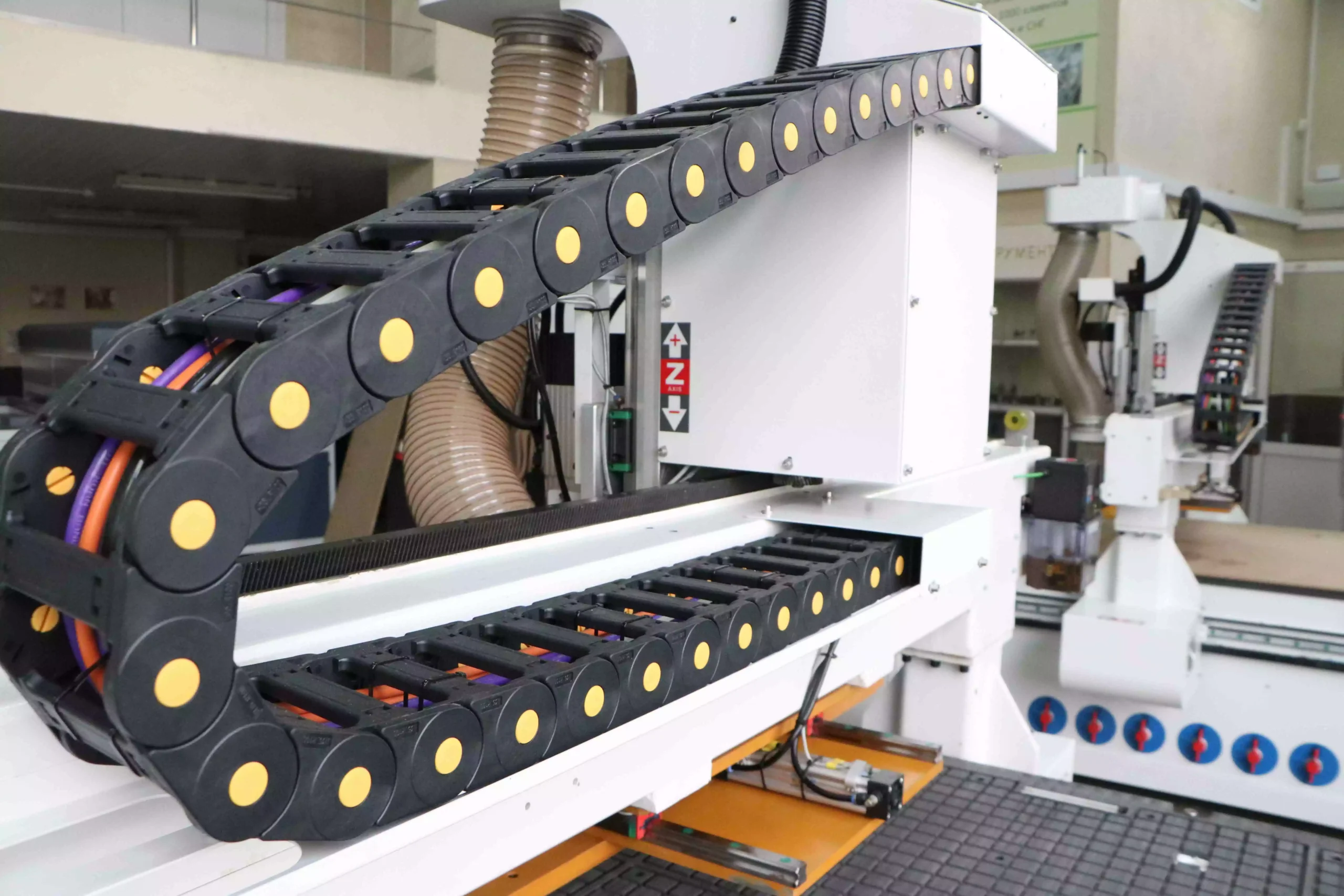

12. Экранированные кабели

Специализированные, экранированные высоко-гибкие кабели производства Германия для передачи питания и информации рассчитаны на 3-х сменный режим работы.

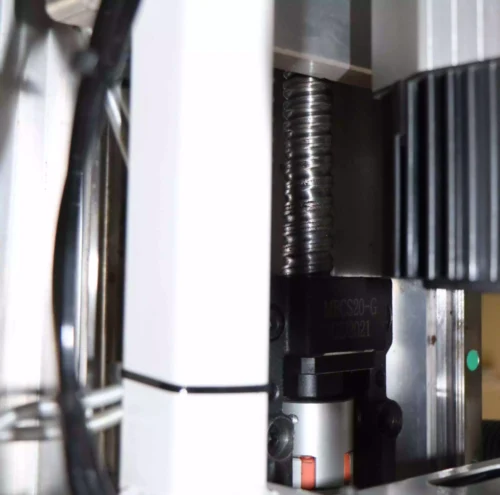

13. Движение по оси Z

Движение по оси Z происходит за счет ШВП, произведенной в Тайвани.
