Фрезерный обрабатывающий центр SKM NV5500L

Под заказ

  • Размеры рабочего стола, мм

    1500 x 570

  • Наибольшая нагрузка на стол, кг

    1000

Фрезерный обрабатывающий центр SKM NV5500L. Цена по запросу.

Артикул: kami-4edb13a00c78 Категория: Бренд: SKM Бренд:

Фрезерный обрабатывающий центр SKM NV5500L. Цена по запросу.

Модель: NV5500L

Назначение и применение

Вертикально-фрезерный обрабатывающий центр NV5500L позволяет вести комплексную механическую обработку* поверхностей заготовки различными способами – фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка резьб и другие операции.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), много инструментальным магазином с устройством для автоматической смены инструмента. Управление обработкой заготовки осуществляется по заданной программе. Сочетает высокую производительность, гибкость переналадки на другие режим работы.

Фрезерные центры серии NV5500L широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, производстве деталей машин и высокоточной техники различного назначения.

Конструктивные особенности

  • Высокожёсткие роликовые направляющие типа LM
  • Наклонный защитный кожух
  • Высокоскоростной инструментальный магазин

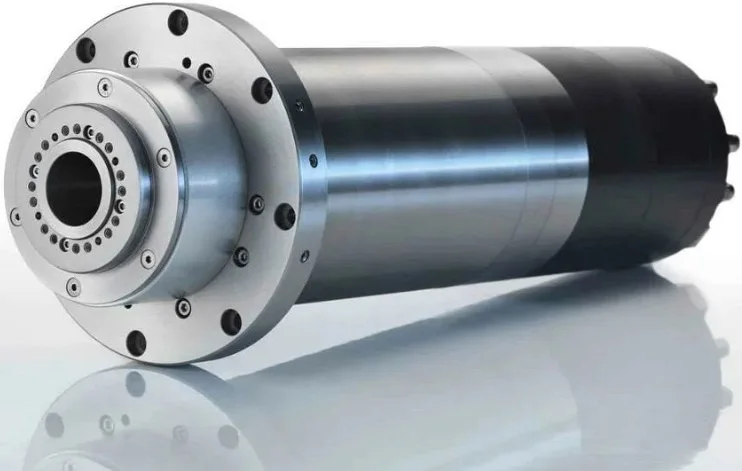

  • Шпиндель
  • ШВП
  • Двигатели
  • Прокачка СОЖ через шпиндель
Основные характеристики
Перемещение по оси Y, мм

570

Система ЧПУ

Fanuc

Объем бака СОЖ, л

400

Давление сжатого воздуха, бар

6

Инструментальная система
Емкость магазина инструмента

30 (40, 50)

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

125

Максимальный диаметр инструмента при полной загрузке ячеек, мм

80

Энергопотребление
Потребление электроэнергии, кВА

40

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

36000 / 36000 / 30000

Скорость подачи по осям X/Y/Z, мм/мин

1 – 10 000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

3 / 3 / 3

Шпиндель
Частота вращения шпинделя, об/мин.

12 000 (15 000 / 20 000)

Расстояние от торца шпинделя до поверхности рабочего стола, мм

130 – 640

Конус шпинделя

BT40

Мощность шпинделя, кВт

11 / 15 / 18,5

Расстояние от шпинделя до колонны, мм

610

Тип привода шпинделя

Прямой

Рабочий стол
Наибольшая нагрузка на стол, кг

1000

Размеры рабочего стола, мм

1500 x 570

T-образные пазы, мм

18 x 125 x 4

Перемещение суппорта
Ход по оси Х, мм

1350

Ход по оси Z, мм

510

Перемещения и направляющие
Диаметр ШВП, мм

40 / 40 / 40

Установка 4-ой оси

есть

Тип направляющих по осям X/Y/Z

Качения

Больше характеристик
Крутящий момент, Нм

70 / 95,5 / 117,8

Мощность насоса СОЖ, кВт

1,1

Модель

Fanuc 0i-MF PLUS (1)

Время смены инструмента

1,3

Повторяемость X/Y/Z

± 0,002

Вес

6565 кг

Габариты

2809 × 4890 × 2960 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ FANUC IHMI
  • MANUAL GUIDE I (MGI)
  • Высоконадёжные электрические компоненты
  • Автоматическая система смазки
  • Маслоотделитель (Сепаратор СОЖ)
  • Магазин на 30 инструментов
  • Телескопические кожуха
  • Встроенный конвейер (ленточный)
  • Система подачи СОЖ
  • Замок двери рабочей зоны
  • Полная защита от брызг СОЖ
  • Бак СОЖ
  • Масляное охлаждение шпинделя
  • Сигнальная лампа состояния станка 3 цвета
  • Ручной маховик управления MPG на гибком проводе
  • Жесткое нарезание резьбы
  • Рабочее освещение LED
  • Выравнивающие опоры
  • Ручной инструмент
  • Система автоматического отключения
  • Трансформатор
  • Гидравлический блок с предохранительным выключателем давления

Дополнительные опции (не входят в стандартную комплектацию)

  • Система подачи СОЖ через центр шпинделя 20 / 60 / 70 бар
  • Система измерения заготовки Renishaw / Hexagon / Интеграл
  • Система измерения и привязки инструмента Renishaw / Hexagon / Интеграл
  • Кондиционер электрошкафа
  • Data Server (Дата-сервер)
  • Подготовка станка для подключения дополнительной 4-й оси
  • Накладной поворотный стол 4-я ось
  • Шпиндель 15 000 или 20 000 об/мин с конусом ВТ40 (магазин инструмента 40 или 60 позиций)
  • Пистолет для подачи СОЖ
  • Смыв стружки с кожухов станины
  • Воздушный обдув
  • Пистолет подачи сжатого воздуха
  • Уловитель паров СОЖ
  • Бак для стружки
