Фрезерный обрабатывающий центр KMT KVL650 3-оси FANUC

5 094 674 ₽

  • Размеры рабочего стола, мм

    750 x 420

  • Наибольшая нагрузка на стол, кг

    350

Фрезерный обрабатывающий центр KMT KVL650 3-оси FANUC.

Артикул: 510765 Категория: Бренд: KMT Бренд:

Фрезерный обрабатывающий центр KMT KVL650 3-оси FANUC.

Модель: KVL650 3-оси FANUC

Назначение и применение

Вертикальные многоцелевые обрабатывающие центры серии KVL 650 (VM740SA) предназначены для обработки деталей, требующих высокой точности (точность позиционирования 0,008 мм), имеющих сложную форму, например, пресс-формы. Обрабатывающие центры KMT KVL 650 (VM740SA) предназначены для операций* : фрезерование; сверление; зенкерование; растачивание; нарезание резьбы; обработка двухмерных и трехмерных изогнутых поверхностей; обработка наклонных поверхностей. * Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей. Область применения Вертикальные обрабатывающие центры KMT KVL 650 (VM740SA применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение Область применения

Обрабатывающие центры KMT KVL 650 (VM740SA) предназначены для операций* :

Вертикальные обрабатывающие центры KMT KVL 650 (VM740SA применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении.

Конструктивные особенности

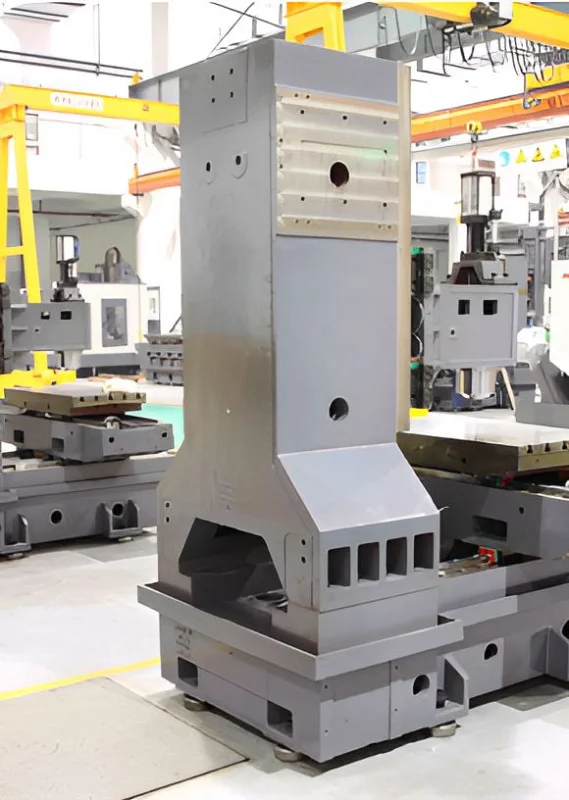

  • Цельнолитая станина увеличенной массы
  • Автоматическая система смены инструмента

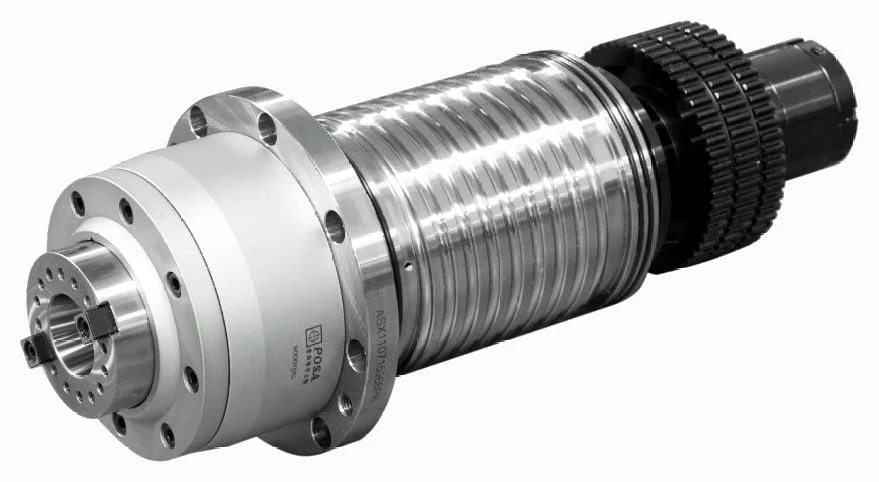

  • Шпиндель
  • Линейные направляющие качения

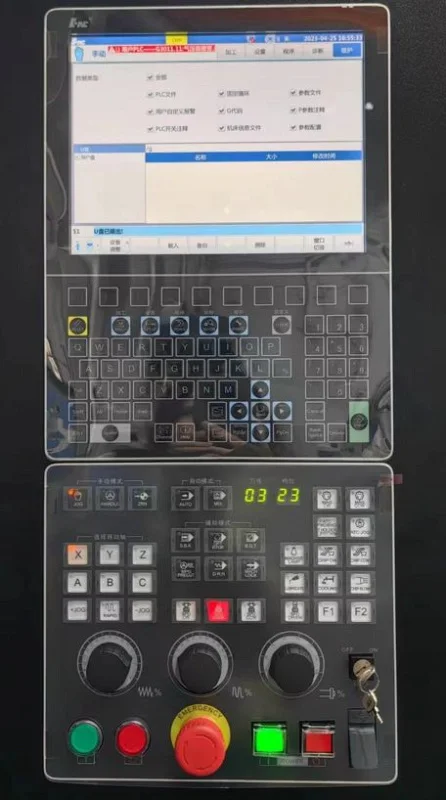

  • Система ЧПУ Fanuc 0i MF
  • Система ЧПУ ЦТО CNC X3
Основные характеристики
Перемещение по оси Y, мм

420

Система ЧПУ

Fanuc

Объем бака СОЖ, л

160

Давление сжатого воздуха, бар

6 – 8

Инструментальная система
Емкость магазина инструмента

20

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

160

Максимальный диаметр инструмента при полной загрузке ячеек, мм

80

Энергопотребление
Потребление электроэнергии, кВА

25

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

40000 / 40000 / 30000

Скорость подачи по осям X/Y/Z, мм/мин

10 000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

1,8 / 1,8 / 3

Точность позиционирования
Точность позиционирования по осям X, Y, Z (мм)

± 0,008

Шпиндель
Частота вращения шпинделя, об/мин.

10 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

120 – 620

Конус шпинделя

ВТ40

Мощность шпинделя, кВт

7,5 / 11

Расстояние от шпинделя до колонны, мм

470

Тип привода шпинделя

Ремень

Внешний диаметр шпинделя, мм

120

Внутренний диаметр шпинделя, мм

95

Рабочий стол
Наибольшая нагрузка на стол, кг

350

Размеры рабочего стола, мм

750 x 420

T-образные пазы, мм

3 x 14 x 125

Перемещение суппорта
Ход по оси Х, мм

650

Ход по оси Z, мм

500

Перемещения и направляющие
Диаметр ШВП, мм

32 / 32 / 32

Установка 4-ой оси

есть

Тип направляющих по осям X/Y/Z

Качения

Ширина направляющих по осям X / Y / Z, мм

30 / 30 / 30

Больше характеристик
Крутящий момент, Нм

35,8 / 47,8

Мощность насоса СОЖ, кВт

0,24

Модель

Fanuc 0i-MF(5) Plus

Время смены инструмента

1,7

Повторяемость X/Y/Z

± 0,005

Вес

4000 кг

Габариты

2100 × 2400 × 2700 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ Fanuc oi-MF Plus(5) / ЦТО CNC X3
  • Инструментальный магазин тип рука
  • Обдув шпинделя воздухом
  • Централизованная система смазки
  • Конвейер для стружки ленточного типа с корзиной
  • MPG пульт управления
  • Система подачи СОЖ
  • Замок-блокиратор на время обработки
  • Освещение рабочей зоны
  • Сигнальная лампа
  • Воздушный пистолет
  • Водяной пистолет
  • Теплообменник электрошкафа
  • Инструкция по эксплуатации на русском языке
