Фрезерный обрабатывающий центр KMT KVL 1361A, 4-оси (BT-40)

8 164 629 ₽

  • Размеры рабочего стола, мм

    1300 x 610

  • Наибольшая нагрузка на стол, кг

    1000

Фрезерный обрабатывающий центр KMT KVL 1361A, 4-оси (BT-40).

Артикул: 497413 Категория: Бренд: KMT Бренд:

Фрезерный обрабатывающий центр KMT KVL 1361A, 4-оси (BT-40).

Модель: KVL 1361A, 4-оси (BT-40)

Назначение и применение

Вертикально-фрезерные обрабатывающие центры KVL 1361 (VMC1160B) – это современный, высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки * заготовок из стали, чугуна, цветных металлов.

Обрабатывающие центры KMT KVL 1361 (VMC1160B) предназначены для операций:

Вертикально-фрезерные обрабатывающие центры серии KVL 1361 (VMC1160B) применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Конструктивные особенности

  • Цельнолитая станина

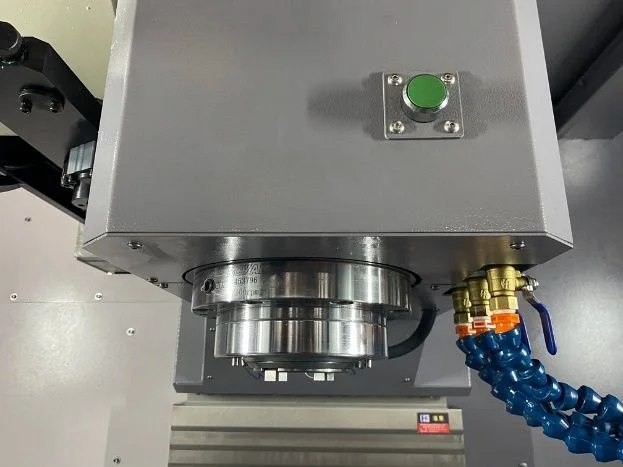

  • Шпиндель
  • Приводы подач по осям X / Y / Z
  • Линейные направляющие качения и ШВП

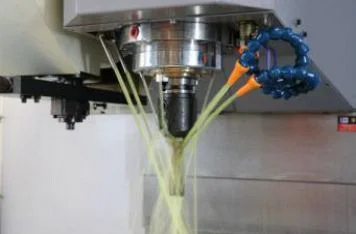

  • Система подачи СОЖ
  • Обмыв рабочей зоны станка

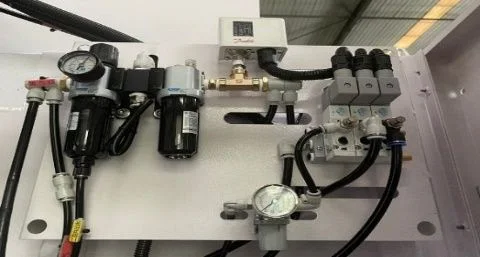

  • Пневматический узел
  • Автоматическая система смены инструмента
  • Сепаратор СОЖ дискового типа
  • Кондиционер электрошкафа
  • Подготовка для установки 4-й оси
  • Электрокомпоненты Schneider / Omron
  • Пистолет обдува воздухом и пистолет СОЖ
  • Система ЧПУ
Основные характеристики
Перемещение по оси Y, мм

610

Система ЧПУ

Fanuc

Объем бака СОЖ, л

312

Давление сжатого воздуха, бар

6 – 8

Инструментальная система
Емкость магазина инструмента

24 (тип – рука)

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

120 / 220

Максимальный диаметр инструмента при полной загрузке ячеек, мм

78 / 110

Энергопотребление
Потребление электроэнергии, кВА

20

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

36000 / 36000 / 32000

Скорость подачи по осям X/Y/Z, мм/мин

10 000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

3 / 3 / 3

Точность позиционирования
Точность позиционирования по осям X, Y, Z (мм)

± 0,008

Шпиндель
Частота вращения шпинделя, об/мин.

20 – 10 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

110 – 740

Конус шпинделя

ВТ40

Мощность шпинделя, кВт

11 / 15

Расстояние от шпинделя до колонны, мм

667

Тип привода шпинделя

Ремень

Внешний диаметр шпинделя, мм

150

Внутренний диаметр шпинделя, мм

70 / 75

Рабочий стол
Наибольшая нагрузка на стол, кг

1000

Размеры рабочего стола, мм

1300 x 610

T-образные пазы, мм

5 x 18 x 100

Перемещение суппорта
Ход по оси Х, мм

1100

Ход по оси Z, мм

630

Перемещения и направляющие
Диаметр ШВП, мм

40 x 16

Установка 4-ой оси

есть

Тип направляющих по осям X/Y/Z

Качения

Ширина направляющих по осям X / Y / Z, мм

35 / 45 / 45

Больше характеристик
Крутящий момент, Нм

70 / 95,5

Мощность насоса СОЖ, кВт

0,5

Модель

Fanuc 0i-MF(5)

Время смены инструмента

2,5

Повторяемость X/Y/Z

± 0,005

Вес

7000 кг

Габариты

4640 × 2470 × 2770 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Дополнительные опции (не входят в стандартную комплектацию)

  • Редуктор
  • Поворотный стол (4-я ось) GSA (Тайвань)
  • Масляное охлаждение шпинделя
