Фрезерный обрабатывающий центр IRONMAC IMU-5X 630

Под заказ

  • Наибольшая нагрузка на стол, кг

    500

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630. Цена по запросу.

Артикул: kami-2f9d12c9c5c7 Категория: Бренд: IRONMAC Бренд:

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630. Цена по запросу.

Модель: IMU-5X 630

Назначение и применение

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 обеспечивает комплексную* обработку корпусных изделий и заготовок в форме тел вращения сразу с пяти сторон за один установ.

Станок выполняет с максимальной производительностью до 550 см 3 /мин высокоточную** обработку деталей из стали, алюминия, жаропрочных и нержавеющих сплавов.

IRONMAC IMU-5X 630 – фрезерный обрабатывающий центр вертикального*** типа, который оснащен наклонно-поворотным столом с двумя опорами.

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции:

Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч.

Конструктивные особенности

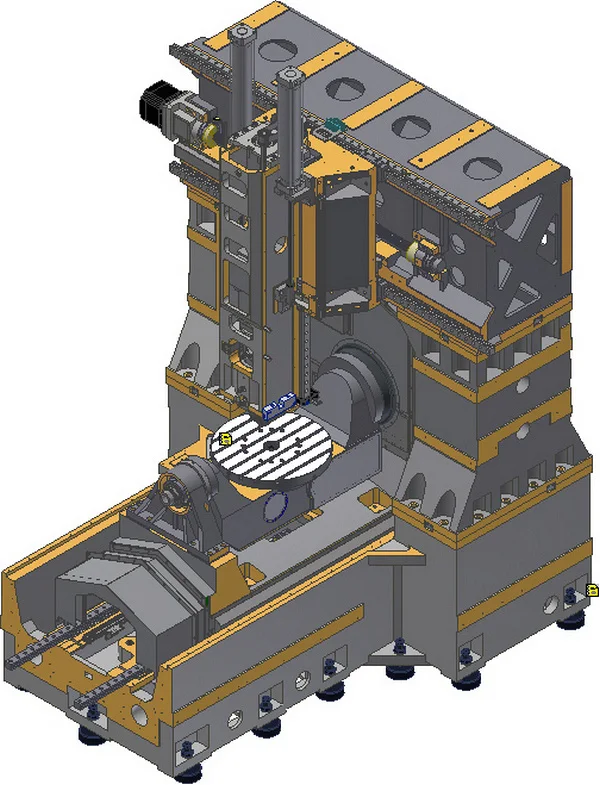

  • Портальная конструкция с фиксированной балкой

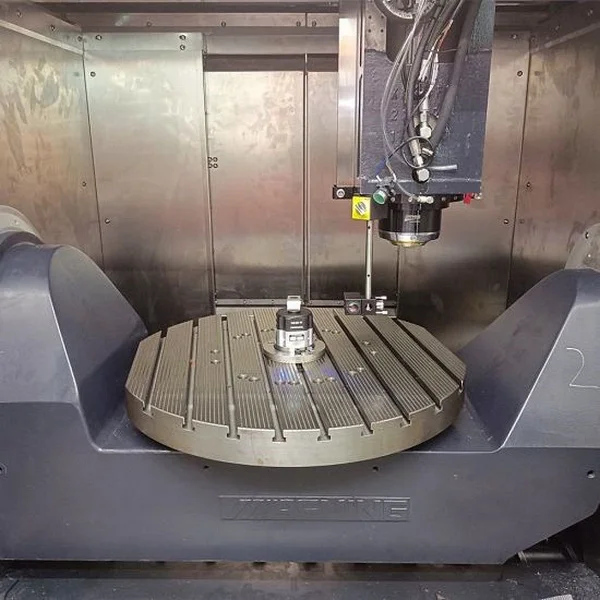

  • Поворотно-наклонный стол GTRT

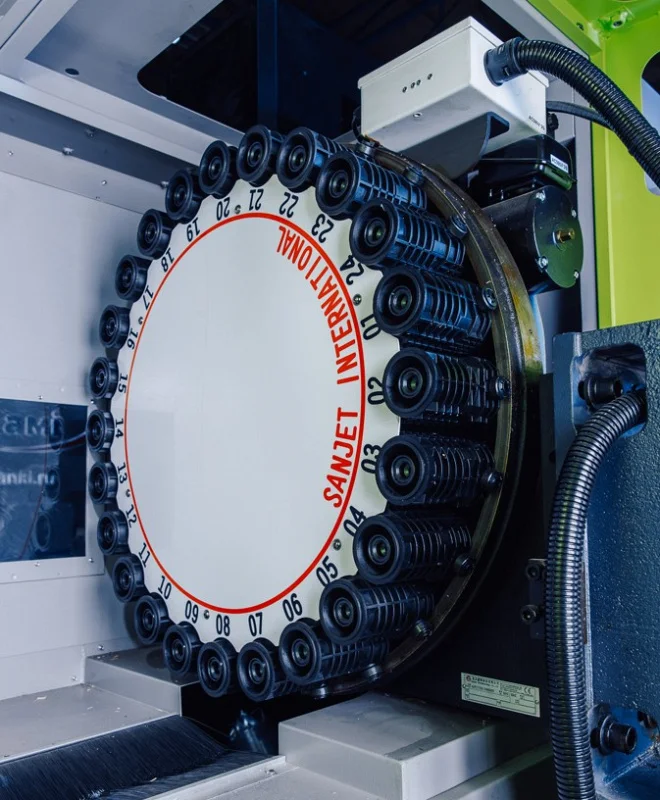

  • Инструментальный магазин

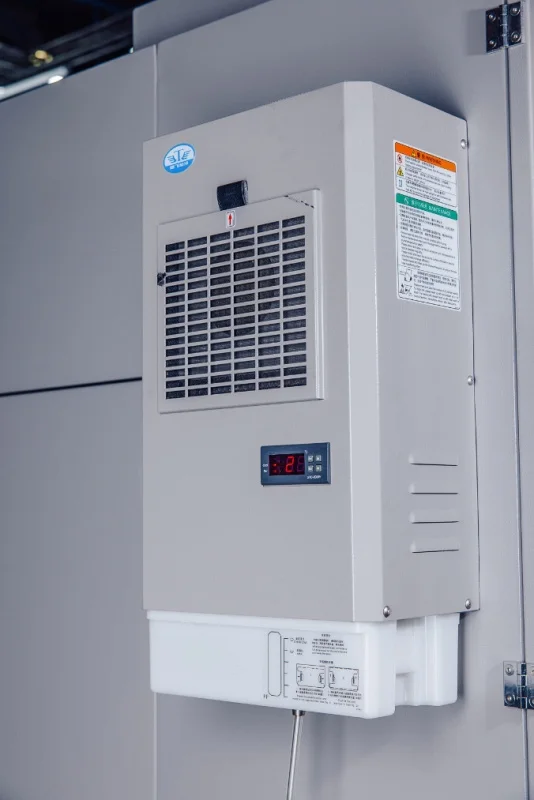

  • Кондиционер электрошкафа

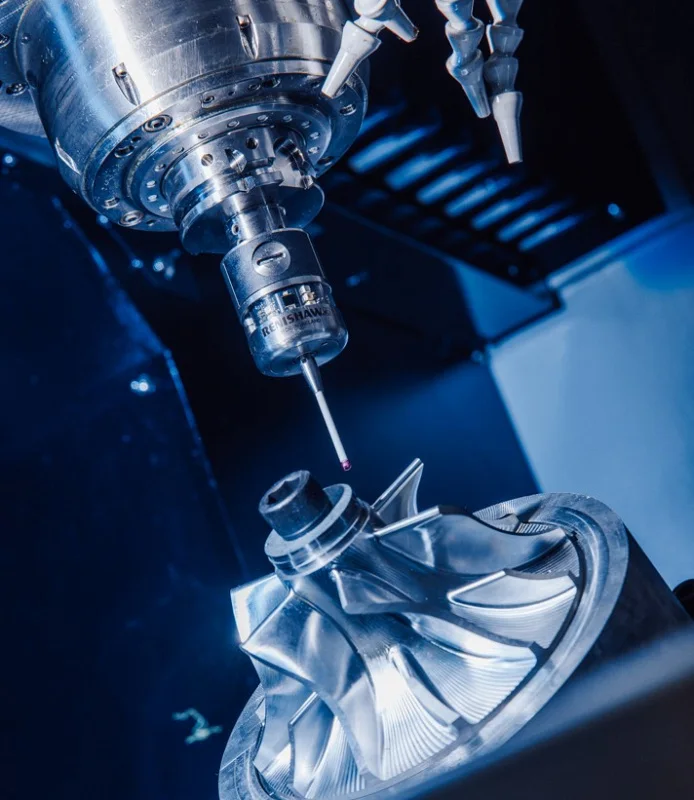

  • Лазерная система измерения инструмента
  • Шпиндель
  • Возможности ЧПУ HNC848DI
  • Система оснасток HSK
Основные характеристики
Система ЧПУ

ЦТО CNC

Тип

Моторшпиндель SKYNC

Повторяемость
Точность повторного позиционирования по осям A/C, угл. с

5 / 5

Инструментальная система
Емкость магазина инструмента

24 / 30 / 40 / 60

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Тип инструментального магазина

Манипулятор / Цепной

Инструмент

OMP40

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

36000 / 36000 / 30000

Быстрые перемещения по осям A / C, об/мин

20 / 80

Резка
Макс. скорость подачи при резании, м/мин

20

Точность позиционирования
Точность позиционирования по осям A/C, угл. с

8 / 8

Шпиндель
Частота вращения шпинделя, об/мин.

15 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

130 – 680

Мощность шпинделя (S1/S6 - 40%), кВт

18 / 22

Система подачи СОЖ
Помпа высокого давления подачи СОЖ

опция

Система подачи СОЖ, бар

3 / 30 / 50 / 70

Обработка детали
Тип обработки

Поворотно-наклонный стол

Тип 5-ти осевой обработки

Поворотно-наклонный стол

Деталь

RENISHAW NC4+

Жесткое нарезание резьбы

Да

Рабочий стол
Наибольшая нагрузка на стол, кг

500

Тип зажимов на столе

Механический / Пневматический

Расстояние от оси А до центра стола, мм

130 – 680

Задняя бабка
Конус

HSK-A63

Перемещения и направляющие
Перемещение по осям X / Y / Z, мм

750 / 1150 / 550

Перемещение по осям A / C, °

±120 / 360

Больше характеристик
Привод

Моторшпиндель

Диаметр рабочего стола, мм

Ø 630

Максимальный устанавливаемый диаметр, мм

700

Крутящий момент на шпинделе, Нм

58 / 70

Макс. Ø инструмента, мм

80 / 120

Время смены инструмента

1,8

Повторяемость X/Y/Z

0,005 / 0,005 / 0,004

Вес

15000 кг

Габариты

4200 × 3200 × 4000 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • ЧПУ
  • Шпиндель
  • Магазин инструмента
  • Лазерная система измерения инструмента
  • Линейки HEIDENHAIN
  • X, Y, Z – роликовые направляющие и ШВП
  • Винтовой стружечный конвейер
  • Кондиционер электрошкафа
  • Пистолет смыва и воздушный пистолет
  • Полностью закрытая зона обработки
  • Автоматическая система смазки СОЖ
  • Система продува инструментальных гнезд
  • Рабочее освещение
  • Сигнальная лампа
  • Инструмент для обслуживания станка
  • Анкерные болты
  • Инструкция по эксплуатации

Дополнительные опции (не входят в стандартную комплектацию)

  • Шпиндель
  • Магазин инструмента

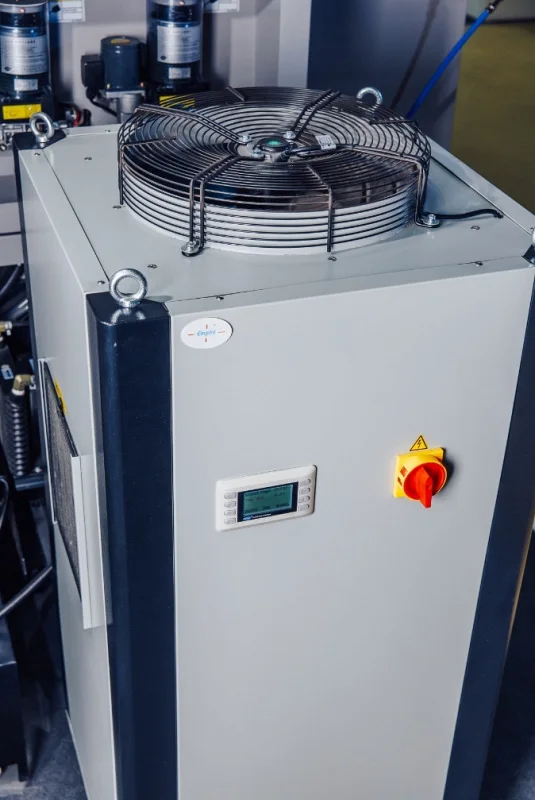

  • Масляное охлаждение шпинделя
  • Контактный датчик инструмента
  • Винтовой стружечный конвейер
  • Сепаратор СОЖ
  • Подача СОЖ через шпиндель 50 / 70 бар
  • Уловитель масляного тумана
  • Датчик открытия/закрытия фронтальной двери
