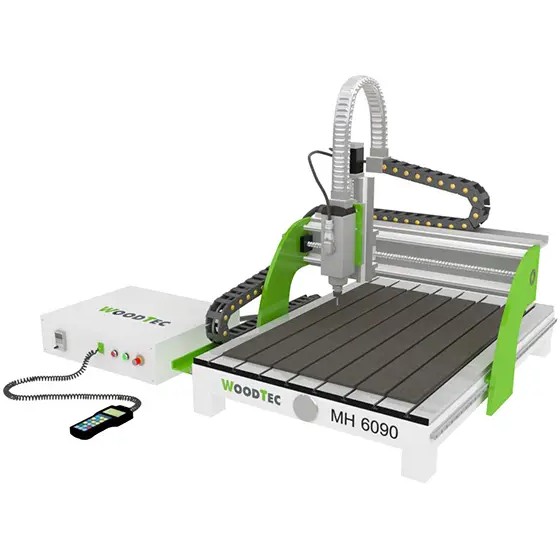

Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090
Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090 — изображение 2
Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090 — изображение 3

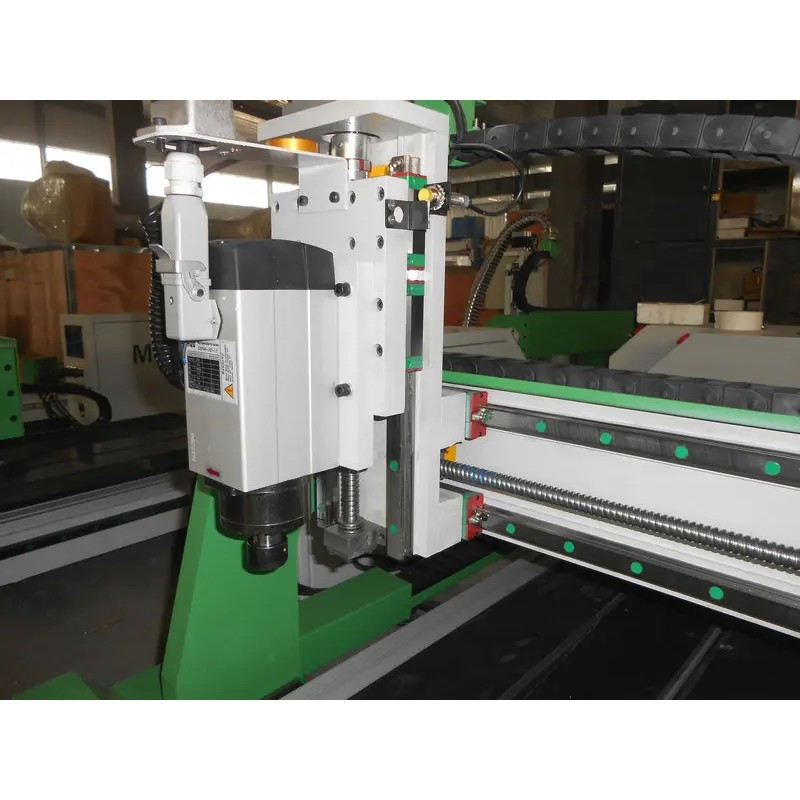

Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090 — изображение 4

Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090

367 026 ₽

  • Размеры зоны обработки X и Y, наибольшие, мм

    600 х 900

  • Перемещение шпинделя по оси Z, мм

    150

  • Мощность шпинделя, кВт

    1,5

  • Тип цанги

    ER 20

Категории: , , Бренд: WoodTec Бренд:

Назначение

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Виды обрабатываемых материалов
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

СХЕМА ОБРАБОТКИ:

Область применения

• Гравировка:
– Гравировка поверхностей из самых различных материалов
• Мебельное производства:
– Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.
• Отделка интерьеров:
– Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.
• Отделка экстерьеров:
– Фигурные наличники на окна и двери с резьбой
– Декоративные элементы для украшения деревянных домов и бань.
– Балясины из доски для отделки веранд и беседок, ограды и т.д.
• Эксклюзивные изделия:
– Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.
• Производство дверей:
– Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
– Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
– Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
– Изготовление эксклюзивных дверей из ценных пород древесины.
• Модельное производство:
– Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.
• Реклама:
– Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Получаемые изделия

• Массив древесины

• Фасады

• Различные пластики, ПВХ, акрил и другие материалы

• Цветные металлы

Конструктивные особенности

ЛИТАЯ ЧУГУННАЯ СТАНИНА

Станина изготовлена из высококачественного чугуна с последующей обработкой для снятия внутренних напряжений. Это дает возможность получить гарантированно высокую точность и качество даже на станке в настольном исполнении.





ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.




ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ

За счет практически полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.


РАБОЧИЙ СТОЛ С «Т» – ПАЗАМИ

Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» – пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.


  ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 1,5 КВТ – 18 000 ОБ/МИН «HQD» (КИТАЙ)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей – компании HSD (Италия).
Высокая частота вращения (18 000 об/мин) и оптимальная мощность (1,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Охлаждение двигателя воздушное от вентилятора установленного на валу шпинделя.




АСПИРАЦИОННЫЙ КОЖУХ

В базовом исполнении станок оснащен защитным кожухом , который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки





ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.





ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.







ПУЛЬТ УПРАВЛЕНИЯ (Rich AUTO A11)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.


Основные характеристики
Напряжение, В

220

Перемещение шпинделя по оси Z, мм

150

Размеры зоны обработки X и Y, наибольшие, мм

600 х 900

Система смены инструмента

Ручная (цанговый, фиксация гайкой)

Тип электродвигателей перемещения

Шаговые

Тип рабочего стола

Механический с «Т»- пазами крепления

Скорость холостого хода, м/мин

0 – 6

Скорость рабочего хода, м/мин

0 – 4

Энергопотребление
Общая установленная мощность, кВт

1,95

Рабочий стол
Размеры рабочего стола, мм

890 х 1200

Шпиндель
Частота вращения шпинделя, об/мин.

0 – 18 000

Мощность шпинделя, кВт

1,5

Перемещение шпинделя по оси Z, мм

150

Тип охлаждения шпинделя

Воздушный

Больше характеристик
Тип передачи по осям X, Y, Z

ШВП

Тип цанги

ER 20

Посадочный диаметр инструмента, наибольший, мм

16

Частота тока, Гц

50

Вес

255 кг

Габариты

1470 × 1130 × 930 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

  • Электрошпиндель HQD, Китай (воздушное охлаждение)
  • Частотный преобразователь для плавного изменения оборотов электрошпинделя
  • Шкаф с электрокомпонентами станка
  • Ручной пульт управления станком Rich Auto
  • Датчик измерения и калибровки инструмента
  • Рабочий стол с «T-пазами» для возможности механической фиксации
  • Шаговые электродвигатели осевого перемещения
  • Линейные направляющие прямоугольного сечения по оси X,Y,Z (комплект)
  • Шарико-винтовая передача по осям X, Y, Z
  • Набор фрез для обработки дерева / МДФ / ДСП
  • Набор цанг (комплект)
  • Набор гаечных ключей для обслуживания станка (комплект)
  • Струбцина для механического крепления деталей (комплект)
  • Ящик с ЗИП
  • Программное обеспечение
  • Руководство пользователя
