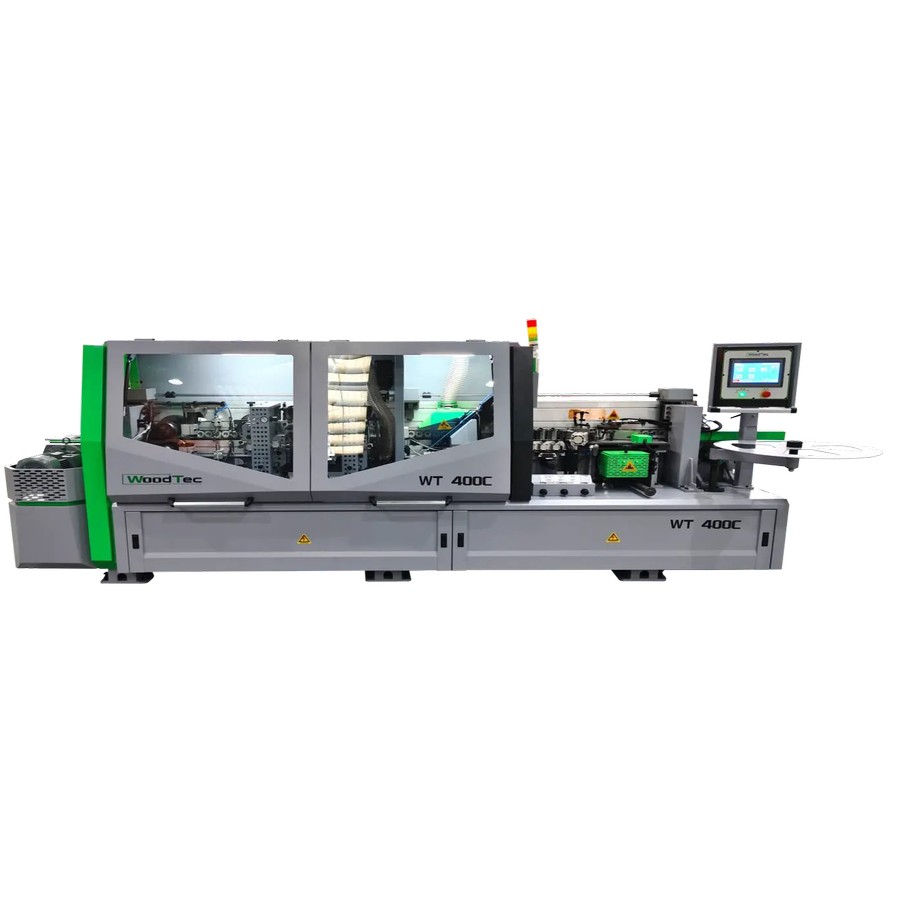

Автоматический кромкооблицовочный станок WoodTec Compact WT-400С

Под заказ

Скорость подачи, м/мин
18-22-26
Общая мощность, кВт
8
Толщина кромочного материала, мм
0,4-3
Толщина детали, мин/макс, мм
10-60

Категории: Производство мебели, Промышленные кромкооблицовочные станки Бренд: WoodTec Бренд: WoodTec

Назначение

Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.

СХЕМА ОБРАБОТКИ:

1. Узел радиусной цикли	2. Полировальный узел	3. Клеевой узел	4. Узел прижима

5. Узел 2-х моторной торцовки	6. Узел фрезерования свесов	7. Линейка с подогревом	8. Узел подачи очистительной жидкости

Отличительные особенности

Пневмо-перенастройка на разные толщины кромки
Увеличенная скорость подачи до 26 м/мин;
Устройство для подачи узких заготовок
Радиусная и плоская цикли
Прижимная балка управление с пульта
Узел подачи очистительной жидкости

Конструктивные особенности

	ПАНЕЛЬ УПРАВЛЕНИЯ Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности.
	БЛОКИРОВКА ПОДАЧИ Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты

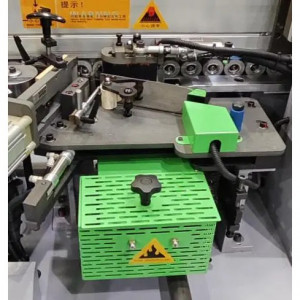

	КЛЕЕНАНОСЯЩИЙ УЗЕЛ Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
	ЗОНА ПРИЖИМА Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал – рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.
	ТОРЦОВОЧНЫЙ УЗЕЛ Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами φ104×3.0x22x30T НАСТРОЙКА Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
	ОБСЛУЖИВАНИЕ Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.
	ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Автоматическая перенастройка узла с помощью пневматики на разные типы кромки. Быстрое и удобное позиционирование узла в рабочей зоне. Экономия времени на перенастройку. Узел оснащен фрезами φ69xφ20xH13x6T
	УЗЕЛ РАДИУСНОЙ ЦИКЛИ Автоматическая перенастройка узла с помощью пневматики на разные типы кромки. Быстрое и удобное позиционирование узла в рабочей зоне. Экономия времени на перенастройку. Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.

Основные характеристики

Электропитание, В	380
Скорость подачи, м/мин	18-22-26
Общая мощность, кВт	8
Давление сжатого воздуха, бар	6-8
Толщина кромочного материала, мм	0,4-3
Толщина детали, мин/макс, мм	10-60

Больше характеристик

Вес	1400 кг
Габариты	4400 × 750 × 1600 мм
