Четырехосевой обрабатывающий центр QUADRO TEOS 4X

Под заказ

Мощность шпинделя, кВт
9

Четырехосевой обрабатывающий центр QUADRO TEOS 4X. Цена по запросу.

Артикул: kami-c41d9b9532e4 Категория: Фрезерные обрабатывающие центры с ЧПУ Бренд: QUADRO Бренд: QUADRO

Четырехосевой обрабатывающий центр QUADRO TEOS 4X. Цена по запросу.

Модель: TEOS 4X

Назначение и применение

Основной задачей использования обрабатывающих центров TEOS является высвобождение рабочего персонала, задействованного на одно-операционных станках, снижение человеческого фактора, влияющего на производство, снижение брака продукции и ее себестоимости, при этом повышения качества готовых изделий.

Стоит отметить, что возможности 4‑осевых обрабатывающих центров TEOS, практически безграничны и вы сможете производить любые изделия, которые могут быть изготовлены на позиционных однооперационных станках, 3-х и 4-х фрезерных станках или любых других обрабатывающих центрах.

Конструктивные особенности

Програмное обеспечение
Станина

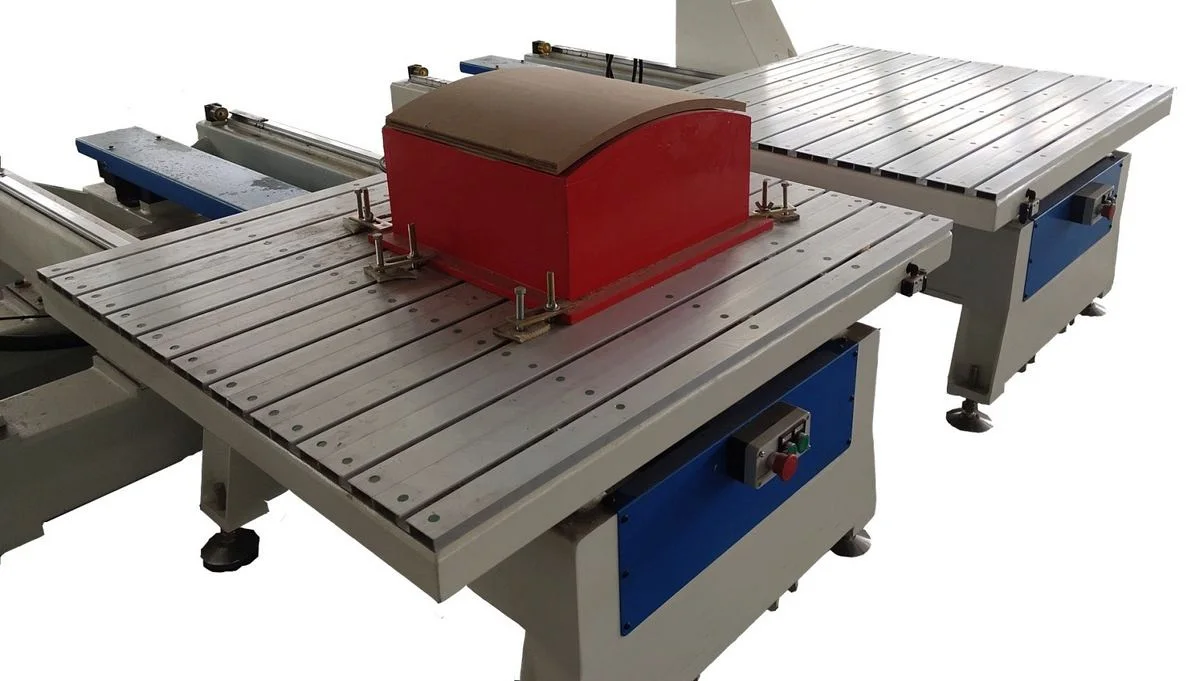

Плоские рабочие столы из алюминиевого профиля
Фрезерная голова ATC – Automatic Tool Changer
Датчик автокалибровки инструмента

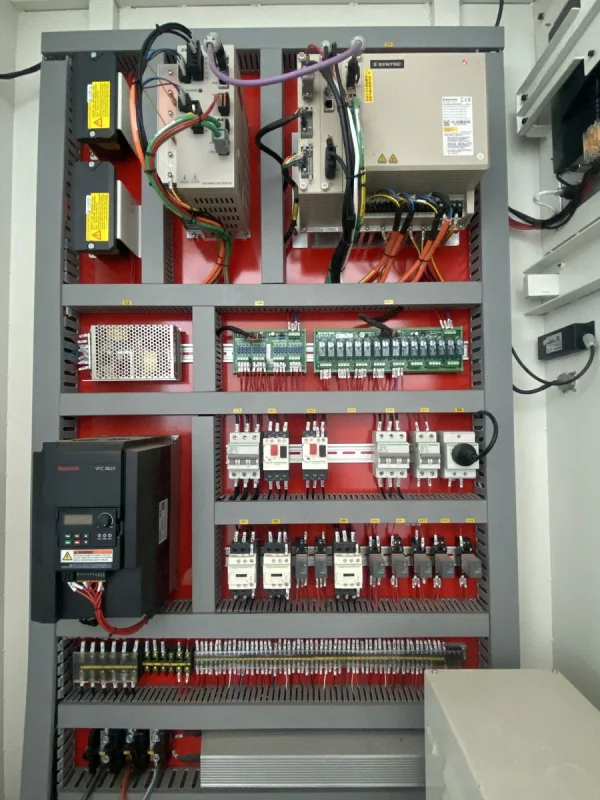

Электроавтоматика
Сервосистема SYNTEC (Тайвань)
Cистема ЧПУ SYNTEC (Тайвань)
Ручной пульт управления
Вакуумный насос
Профильные линейные направляющие HIWIN (Тайвань)
ABBA LINEAR TECH (Тайвань)
Промышленный редуктор SHIMPO NIDEC (Япония)
Косозубая Рейка-Шестерня

Основные характеристики

Электрокомпоненты	SCHNEIDER ELECTRIC (Франция)
Расширенная тех документация на русском языке	В комплекте
Модификация	АТС

Инструментальная система

Количество одновременно установленных инструментов на голове, шт.	1
Смена инструмента	Автоматическая
Тип фиксации инструмента	ISO30, ER32

Скорость перемещений

X/Y/Y1, м/мин	40
Z, м/мин	20
B, об/мин	15

Двигатели

Сервоприводы с абсолютными энкодерами

SYNTEC (Япония)

Шпиндель

Мощность шпинделя, кВт	9
Тип охлаждения шпинделя	Воздушное
Количество шпинделей и инверторов к ним, шт.	1
Рабочая частота вращения шпинделей, об/мин	18 000

Обработка детали

Макс. зона обработки X X Y, мм	2600 x 1200
Максимальная высота заготовки с учетом установленного инструмента, мм	700

Рабочий стол

Количество независимых рабочих столов, шт.	2
Максимальная площадь поддержки: каждого стола / двух столов, мм	1100 x 1300 / 1100 x 2600

Пневмосистема

Пневмокомпоненты

AIRTAC (Тайвань)

Система управления

Датчик длины инструмента	В комплекте
Система ЧПУ и интерфейс оператора	SYNTEC (Тайвань) + Промышленный ПК на базе Windows
Занесение параметра коррекции длины инструмента в систему ЧПУ	Автоматическое
Постпроцессор на выбор для следующего программного обеспечения	SolidCAM
Электрошкаф, мм	700 x 1000 x 2000
Пульт ручного управления и фронтальная стойка оператора	В комплекте

Перемещения и направляющие

X, мм	2900
Y, мм	1300
Z, мм	900
Линейные направляющие и подшипники по всем осям	HIWIN (Тайвань)
Косозубая рейка-шестерня по оси X	GINGTE (Тайвань)
ШВП по осям Y/Z	ABBA LINEAR TECH (Тайвань)
Ось B, °	200 (±100)
Высокоточные безлюфтовые редукторы по осям B	SHIMPO NIDEC (Япония)

Вакуумная система

Количество вакуумных насосов, шт.	2
Мощность каждого вакуумного насоса, кВт	5,5
Производительность каждого вакуумного насоса, м³/ч	160

Система смазки

Автоматическая система смазки и ящик зип

В комплекте

Охлаждение

Промышленный кондиционер для электрошкафа

В комплекте

Больше характеристик

Ящик	В комплекте
Вес	3000 кг
Габариты	4900 × 2300 × 2800 мм
