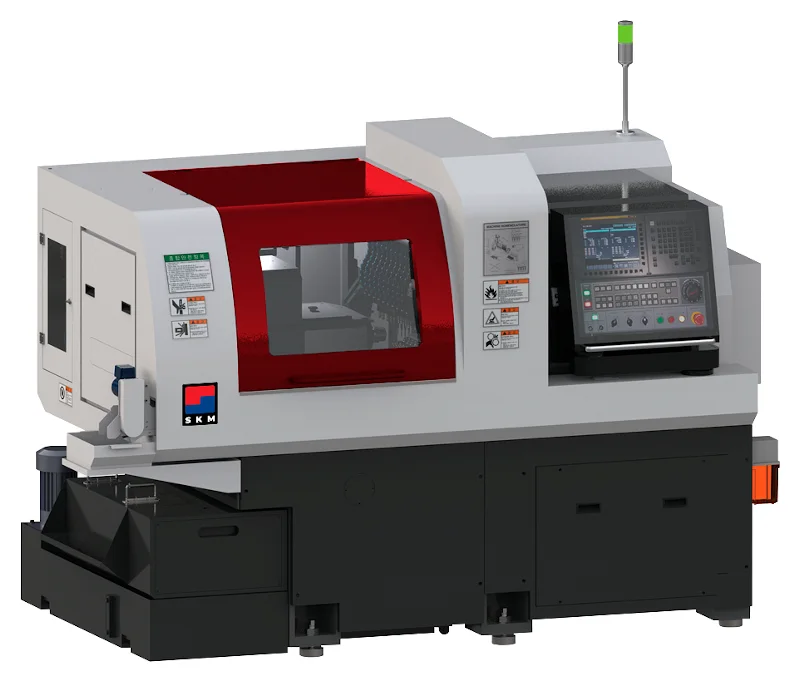

Автоматы продольного точения TCM-SII — изображение 2

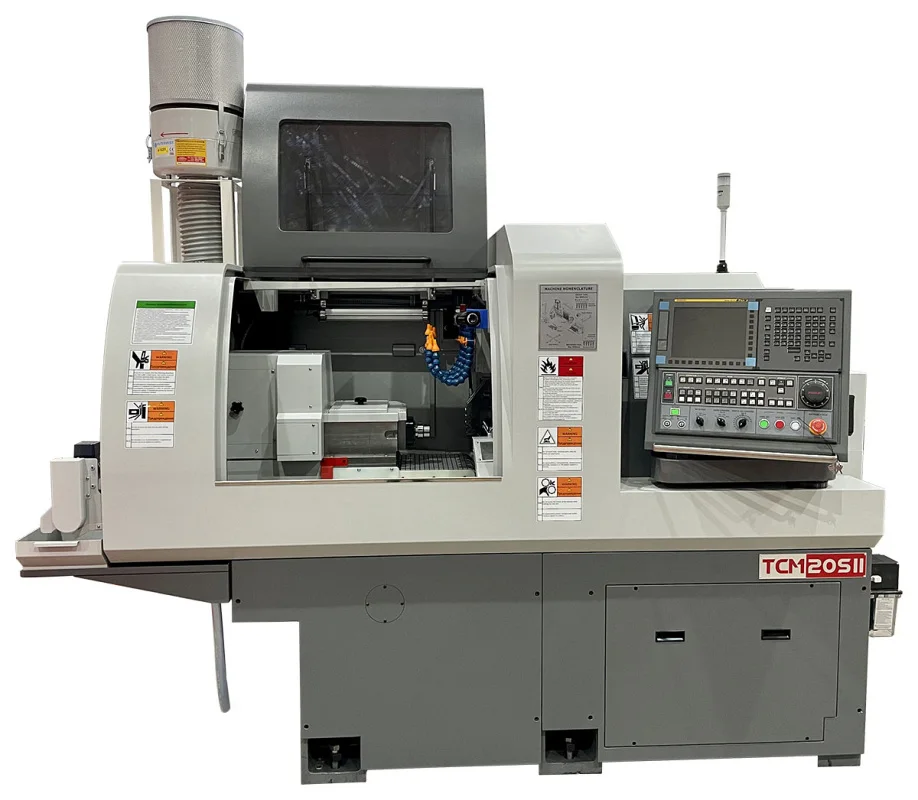

Автоматы продольного точения TCM-SII — изображение 3
Автоматы продольного точения TCM-SII — изображение 4

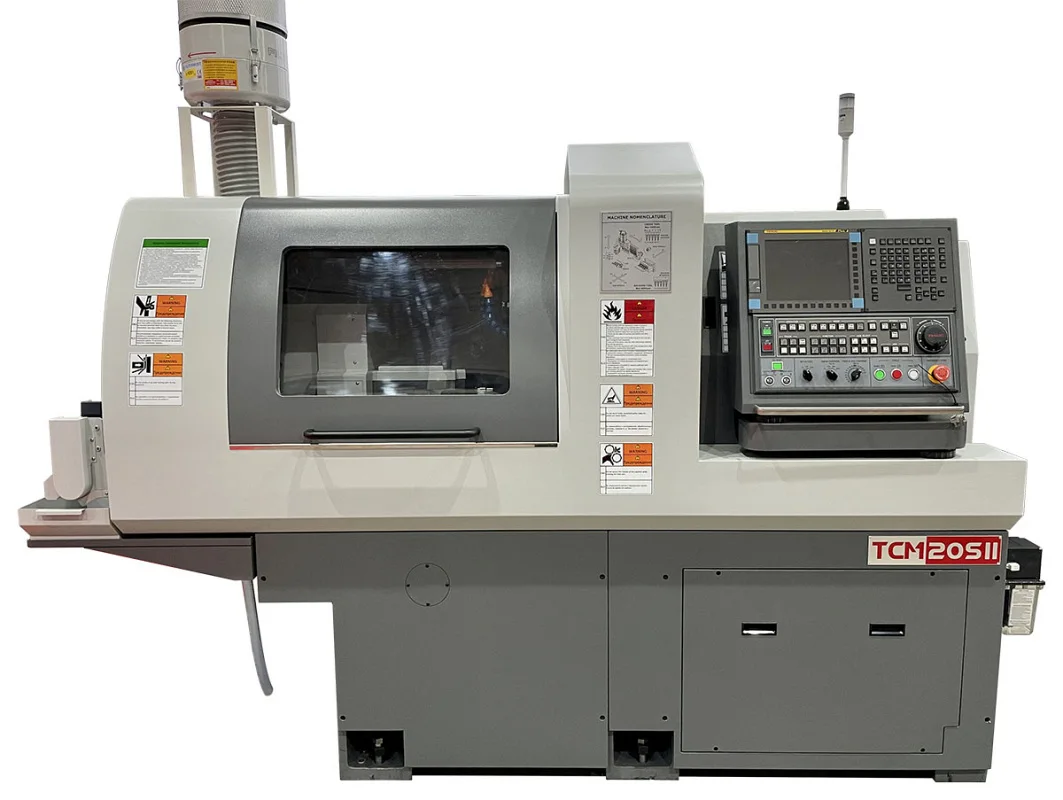

Автоматы продольного точения TCM-SII — изображение 5
Автоматы продольного точения TCM-SII — изображение 6
Автоматы продольного точения TCM-SII — изображение 7

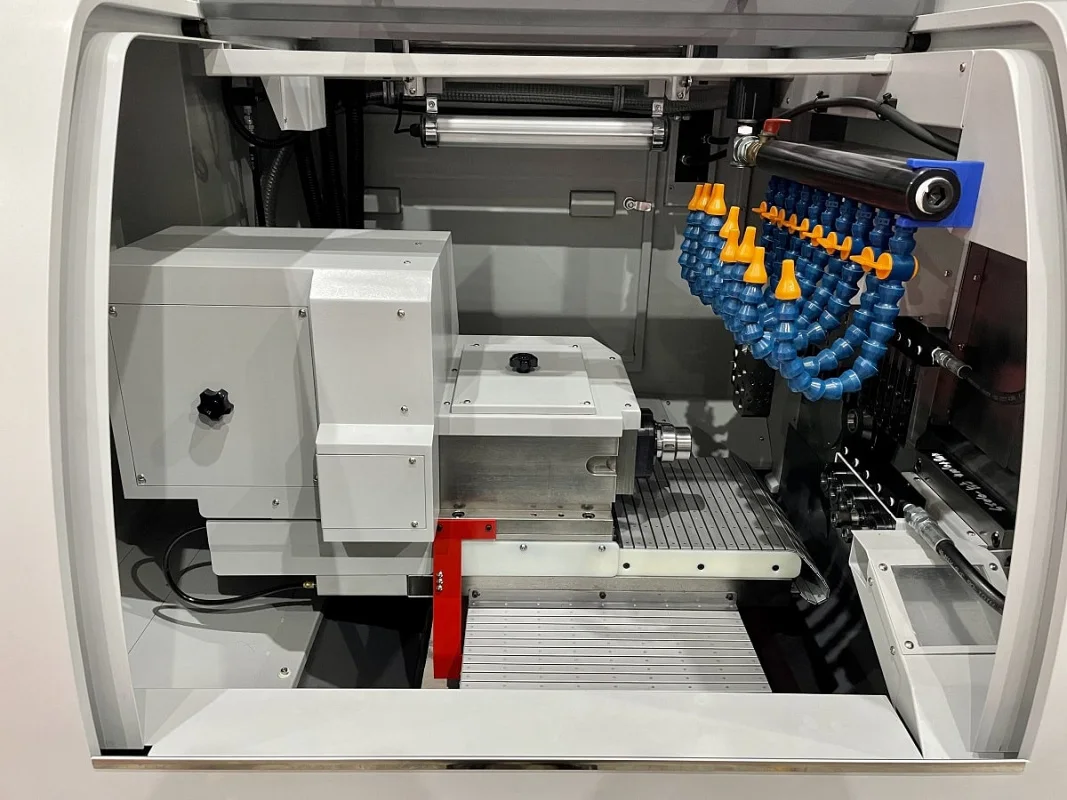

Автоматы продольного точения TCM-SII — изображение 8

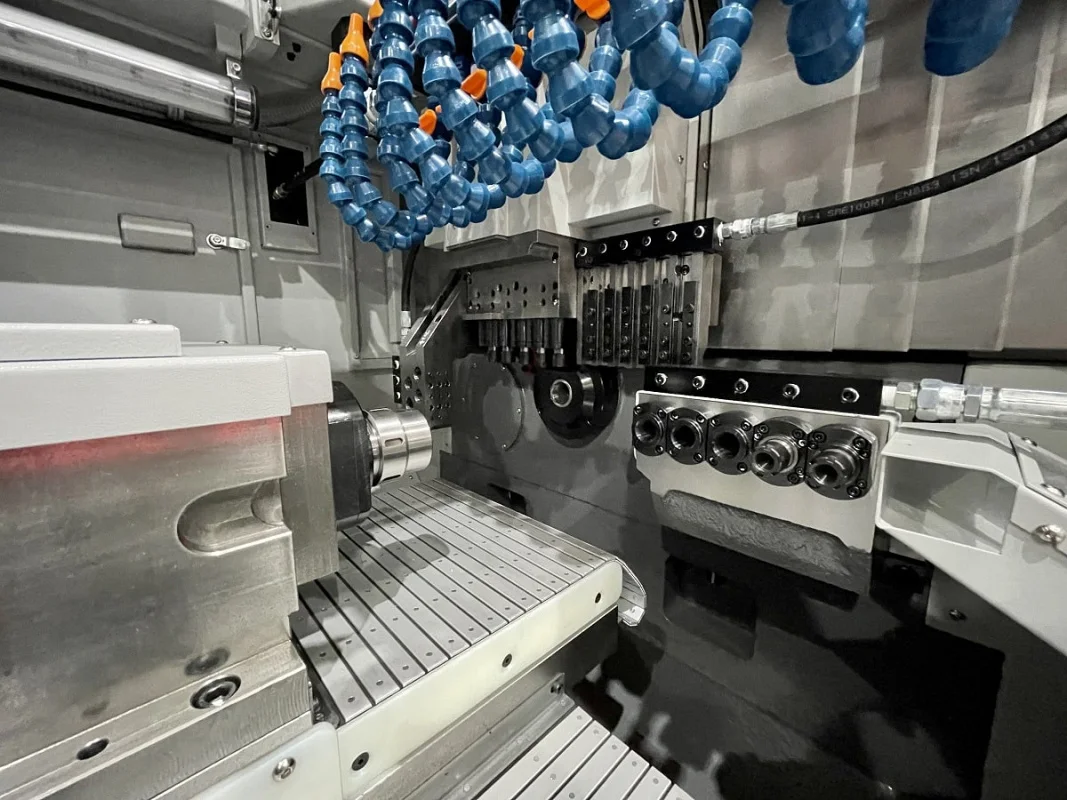

Автоматы продольного точения TCM-SII — изображение 9

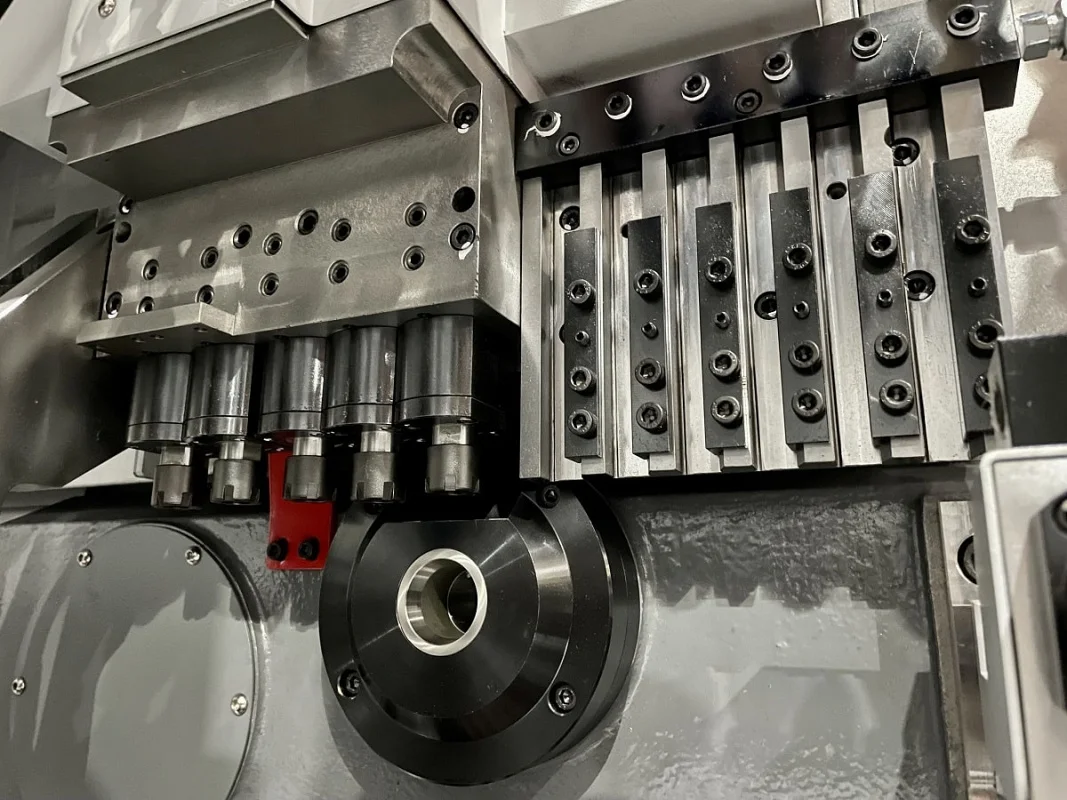

Автоматы продольного точения TCM-SII — изображение 10

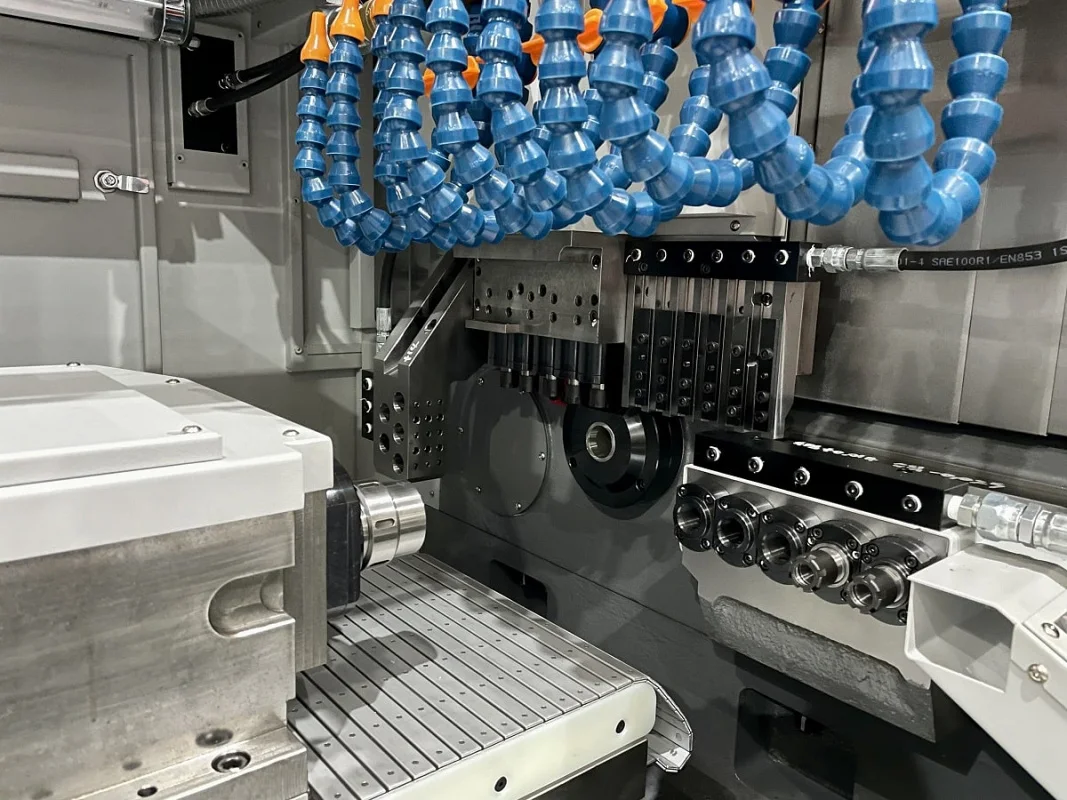

Автоматы продольного точения TCM-SII — изображение 11

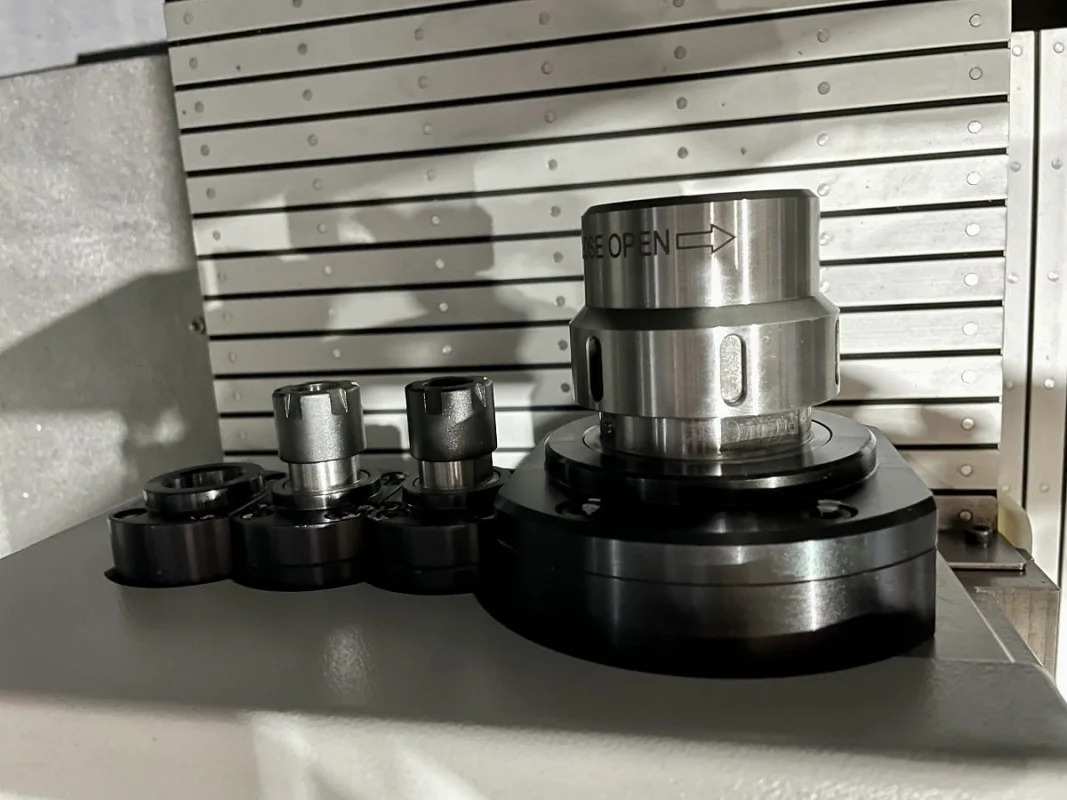

Автоматы продольного точения TCM-SII — изображение 12

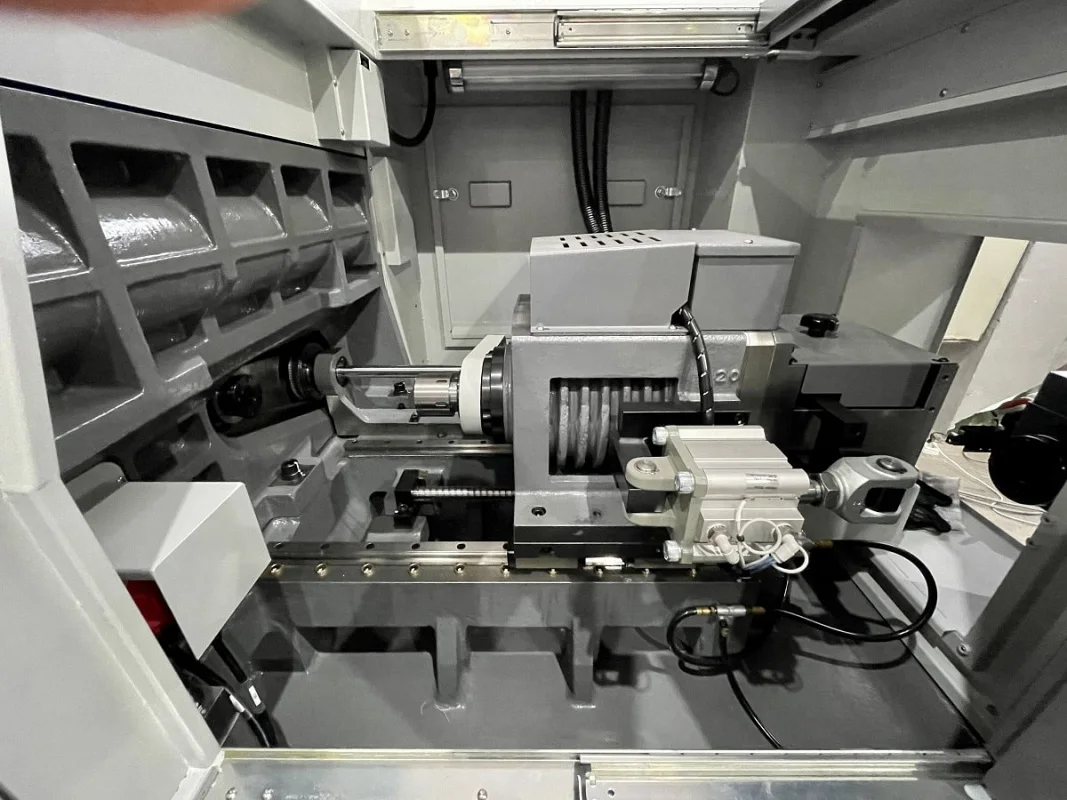

Автоматы продольного точения TCM-SII — изображение 13

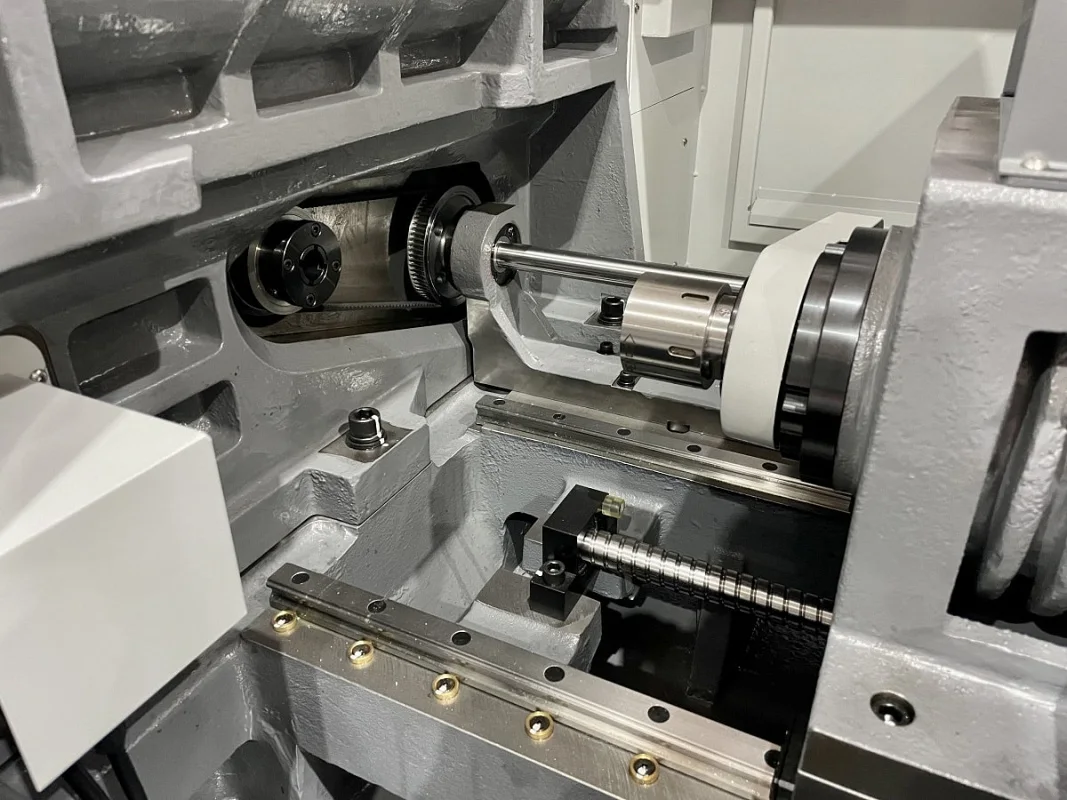

Автоматы продольного точения TCM-SII — изображение 14

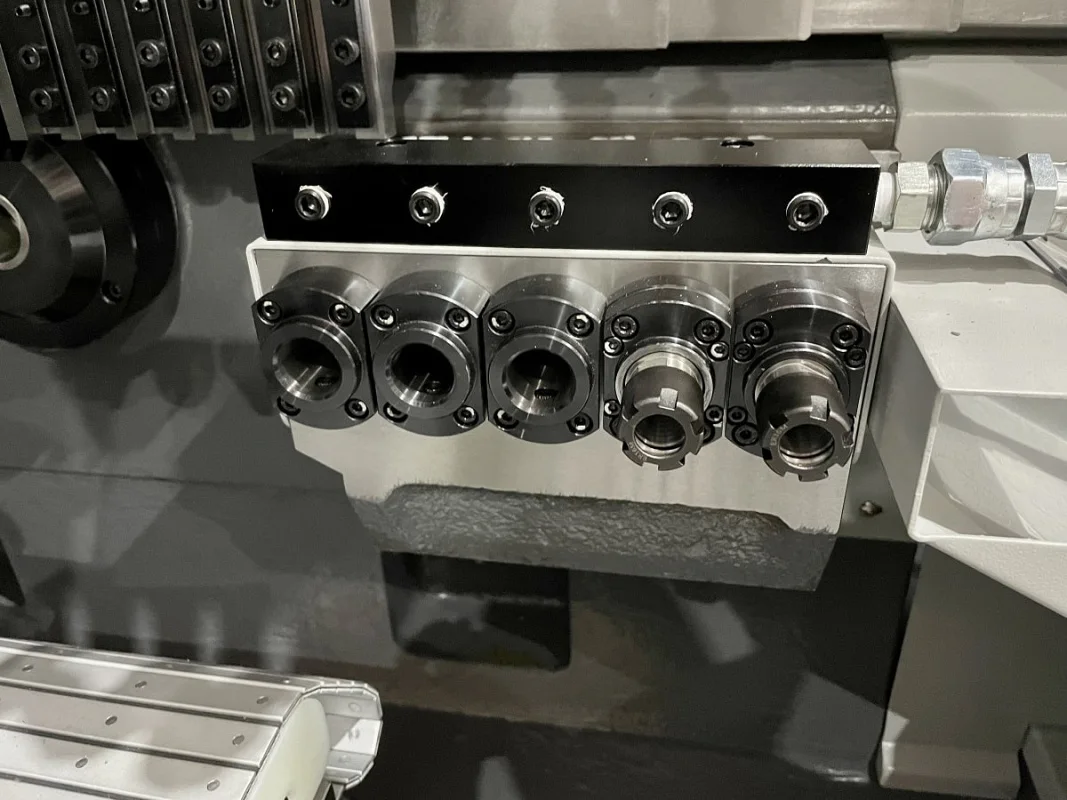

Автоматы продольного точения TCM-SII — изображение 15

Автоматы продольного точения TCM-SII

Под заказ

  • Система ЧПУ

    TCM-20SII: Fanuc, TCM-32SII: Fanuc, TCM-38SII: Fanuc

Автоматы продольного точения TCM-SII. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-9122d6dd6d1f Категория: Бренд: TCM Бренд:

Автоматы продольного точения TCM-SII. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: TCM-20SII / TCM-32SII / TCM-38SII

Назначение и применение

Каталог автоматов продольного точения с ЧПУ серии TCM (Размер: 5,38 МБ)

Автоматы продольного точения TCM предназначены для производства деталей с высокой точностью и качеством получаемой поверхности. Быстрая переналадка на выпуск новой продукции и большая производительность позволяет использовать его в условиях крупносерийных производств.

Дополнительное оснащение станка (блок для полигонального точения, блок для вихревого нарезания резьбы и блок с регулируемым углом наклона), а также функция выбора оптимальной траектории* позволяют сократить время изготовления деталей самой сложной конфигурации.

Автоматы продольного точения серии TCM используются для обработки деталей:

Конструктивные особенности

  • Станина
  • Ручное шабрение
  • Интеллектуальная система зажима отключена
  • Система ЧПУ
  • Инструментальная система
  • Люнетная система для обработки с направляющей втулкой
  • Функция быстрой смены инструмента
  • Токарная обработка с переменной частотой включена

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Система ЧПУ

TCM-20SII: Fanuc, TCM-32SII: Fanuc, TCM-38SII: Fanuc

Макс. длина обработки, мм

TCM-20SII: 300, TCM-32SII: 300, TCM-38SII: 300

Длина, мм

TCM-20SII: 4235, TCM-32SII: 4235, TCM-38SII: 4235

Ширина, мм

TCM-20SII: 1285, TCM-32SII: 1285, TCM-38SII: 1285

Высота, мм

TCM-20SII: 1800, TCM-32SII: 1800, TCM-38SII: 1800

Вес, кг

TCM-20SII: 3500, TCM-32SII: 3500, TCM-38SII: 3500

Инструментальная система
Общее количество инструментальных позиций, шт.

TCM-20SII: 29, TCM-32SII: 25, TCM-38SII: 25

Количество позиций инструмента для наружной обработки, шт.

TCM-20SII: 6, TCM-32SII: 6, TCM-38SII: 6

Количество инструментальных позиций для радиальной обработки, шт.

TCM-20SII: 5, TCM-32SII: 4, TCM-38SII: 4

Количество позиций инструмента для внутренней обработки, шт.

TCM-20SII: 5 / 5, TCM-32SII: 5 / 5, TCM-38SII: 5 / 5

Шпиндель
Частота вращения шпинделя, об/мин.

TCM-20SII: 10 000, TCM-32SII: 8000, TCM-38SII: 8000

Мощность главного шпинделя, кВт

TCM-20SII: 3,7, TCM-32SII: 7,5, TCM-38SII: 7,5

Наличие противошпинделя

TCM-20SII: да, TCM-32SII: да, TCM-38SII: да

Мощность противошпинделя, кВт

TCM-20SII: 1,5 / 2,2, TCM-32SII: 1,5 / 2,2, TCM-38SII: 1,5 / 2,2

Количество инструментов для обработки в противошпинделе, шт.

TCM-20SII: 5, TCM-32SII: 4, TCM-38SII: 4

Обработка детали
Максимальный диаметр обработки главного шпинделя, мм

TCM-20SII: 20, TCM-32SII: 32, TCM-38SII: 38

Максимальный диаметр нарезаемой резьбы главного шпинделя

TCM-20SII: М8, TCM-32SII: М8, TCM-38SII: М8

Максимальный диаметр сверления главного шпинделя, мм

TCM-20SII: 10, TCM-32SII: 10, TCM-38SII: 10

Максимальный диаметр нарезаемой резьбы противошпинделя

TCM-20SII: М8, TCM-32SII: М8, TCM-38SII: М8

Максимальный диаметр радиального сверления, мм

TCM-20SII: 8, TCM-32SII: 8, TCM-38SII: 8

Максимальный диаметр сверления противошпинделя, мм

TCM-20SII: 10 / 8, TCM-32SII: 10 / 8, TCM-38SII: 10 / 8

Максимальный диаметр радиального нарезания резьбы, мм

TCM-20SII: М6, TCM-32SII: М6, TCM-38SII: М6

Максимальный диаметр обработки противошпинделя, мм

TCM-20SII: 20, TCM-32SII: 32, TCM-38SII: 38

Инструментальный резцедержатель
Размер инструмента, мм

TCM-20SII: 12 х 12, TCM-32SII: 16 х 16, TCM-38SII: 16 х 16

Перемещения и направляющие
Количество управляемых осей, шт.

TCM-20SII: 7, TCM-32SII: 7, TCM-38SII: 7

Больше характеристик
Скорость быстрых перемещений по оси X, мм/мин

TCM-20SII: 32000, TCM-32SII: 32000, TCM-38SII: 32000

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Инструментальная система
  • Система ЧПУ
  • Уловитель готовых деталей
  • Конвейер готовых деталей
  • Конвейер удаления стружки (с тележкой)
  • Комплект инструмента для обслуживания станка
  • Сигнальная лампа
  • Подсветка рабочей зоны LED
  • Система автоматической централизованной смазки узлов станка
  • Трансформатор
  • Система контроля отрезки заготовки
  • Автоматическое отключение
  • Система подачи СОЖ
  • Цанговые патроны для главного шпинделя и противошпинделя

Дополнительные опции (не входят в стандартную комплектацию)

  • Автоматическое гидравлическое устройство подачи прутка L = 3,2 м (LNS)
  • Комплект цанг
  • Двухстронний держатель инструмента
  • Уловитель паров СОЖ / масла
  • Подача СОЖ выского давления
  • Устройство задней выгрузки длинных деталей для противошпинделя
  • Дополнительные приводные блоки
  • Комплект инструмента для изготовления деталей
  • Охлаждение СОЖ
