Вертикальный обрабатывающий центр KVL 650B 3 оси
Вертикальный обрабатывающий центр KVL 650B 3 оси — изображение 2
Вертикальный обрабатывающий центр KVL 650B 3 оси — изображение 3
Вертикальный обрабатывающий центр KVL 650B 3 оси — изображение 4
Вертикальный обрабатывающий центр KVL 650B 3 оси — изображение 5

Вертикальный обрабатывающий центр KVL 650B 3 оси

5 118 125 ₽

  • Размеры рабочего стола, мм

    850 х 400

  • Наибольшая нагрузка на стол, кг

    400

Вертикальный обрабатывающий центр KVL 650B 3 оси.

Артикул: 497414 Категория: Бренд: KMT Бренд:

Вертикальный обрабатывающий центр KVL 650B 3 оси.

Модель: KVL 650B 3 оси

Назначение и применение

Фрезерный обрабатывающий центр KMT KVL 650B – это современный, высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов.

Система ЧПУ станка идеально подходит для обработки деталей имеющих сложную геометрическую форму, например, пресс-формы. Станок позволяет выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей.

KMT KVL 650B применяется во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Конструктивные особенности

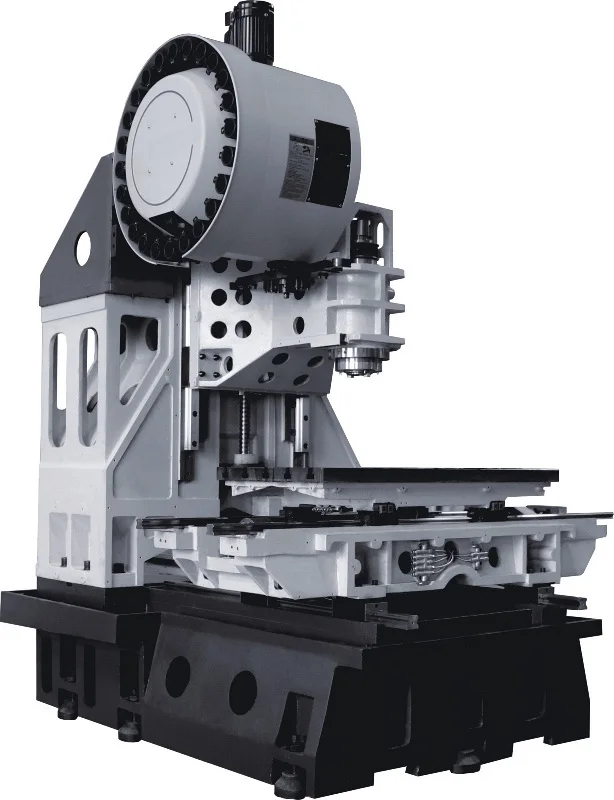

  • Цельнолитая станина
  • Шпиндель
  • Приводы подач по осям X/Y/Z
  • Линейные направляющие качения и ШВП
  • Система подачи СОЖ

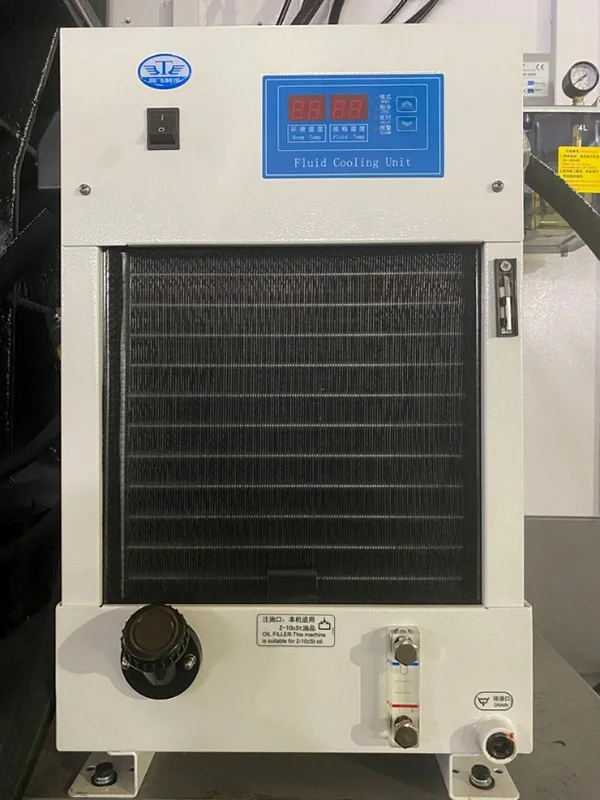

  • Масляное охлаждение шпинделя
  • Пневматический узел

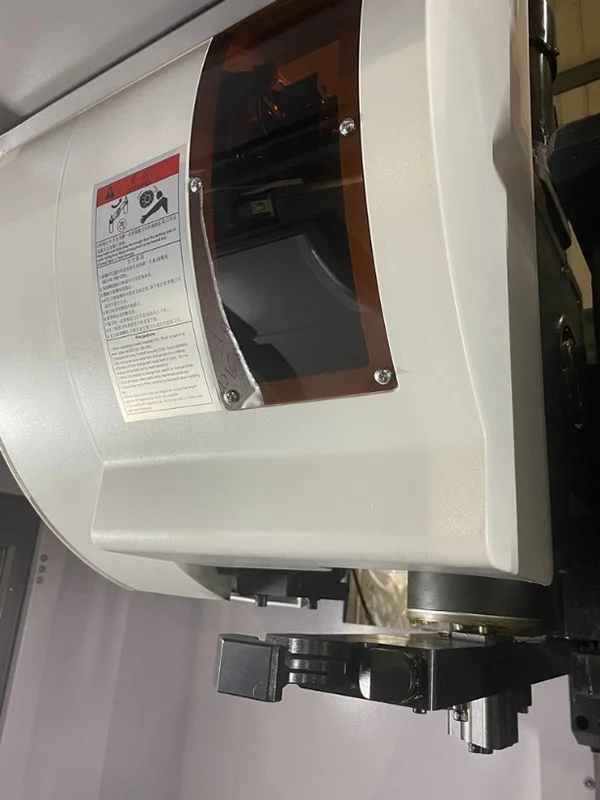

  • Автоматическая система смены инструмента
  • Сепаратор СОЖ дискового типа
  • Кондиционер электрошкафа
  • Подготовка для установки 4-й оси
  • Электрокомпоненты Schneider/Omron
  • Пистолет обдува воздухом и пистолет СОЖ

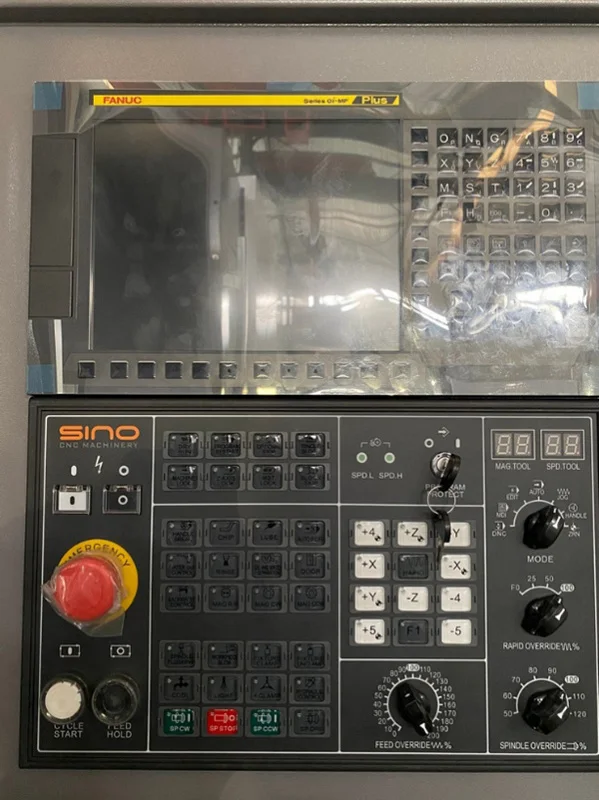

  • Система ЧПУ FANUC PLUS 0i-MF (type 5)
  • Поворотный стол (4-я ось) GSA (Тайвань)
Основные характеристики
Перемещение по оси Y, мм

400

Система ЧПУ

Fanuc

Объем бака СОЖ, л

312

Давление сжатого воздуха, бар

6 – 8

Инструментальная система
Емкость магазина инструмента

20 (тип – рука)

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

120

Максимальный диаметр инструмента при полной загрузке ячеек, мм

78

Энергопотребление
Потребление электроэнергии, кВА

15

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

48 / 48 / 32

Скорость подачи по осям X/Y/Z, мм/мин

10

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

1,2 / 1,2 / 2,5

Точность позиционирования
Точность позиционирования по осям X, Y, Z (мм)

0,008

Шпиндель
Частота вращения шпинделя, об/мин.

20 – 12 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

100 – 600

Конус шпинделя

ВТ-40

Мощность шпинделя, кВт

7,5 / 11

Расстояние от шпинделя до колонны, мм

451

Тип привода шпинделя

Прямой

Внешний диаметр шпинделя, мм

120

Внутренний диаметр шпинделя, мм

70

Рабочий стол
Наибольшая нагрузка на стол, кг

400

Размеры рабочего стола, мм

850 х 400

T-образные пазы, мм

3 x 18 x 100

Перемещение суппорта
Ход по оси Х, мм

650

Ход по оси Z, мм

500

Перемещения и направляющие
Диаметр ШВП, мм

32 х 16

Установка 4-ой оси

Да

Тип направляющих по осям X/Y/Z

Качения

Ширина направляющих по осям X / Y / Z, мм

35 / 35 / 35

Больше характеристик
Модель

Fanuc 0i-MF(5)

Крутящий момент, Нм

48 / 70

Мощность насоса СОЖ, кВт

0,5

Время смены инструмента

2,5

Повторяемость X/Y/Z

0,004

Вес

4100 кг

Габариты

3440 × 2145 × 2660 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Состав комплектации требует уточнения

В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

  • Система ЧПУ FANUC PLUS 0i-MF (Type 5) на русском языке c Manual Guide 0i
  • Шпиндель ВТ-40 производства Тайвань, 12 000 об/мин, мощность главного двигателя 7,5/11 кВт, прямой привод, главный двигатель FANUC
  • Обдув конуса шпинделя при смене инструмента
  • Масляное охлаждение шпинделя
  • Система подачи СОЖ в зону резания
  • Линейные направляющие качения шарикового типа по осям X/Y/Z производства Тайвань
  • Привода по осям X/Y/Z FANUC
  • ШВП по осям X/Y/Z производства Тайвань
  • Автоматическое устройство смены инструмента (тип рука) на 20 позиций производства Тайвань
  • Подготовка под установку 4-ой оси (место в электрошкафу под привод 4-ой оси), отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси
  • Кондиционер электрошкафа
  • Трансфоматор
  • Автоматическая система смазки
  • Освещение рабочей зоны
  • Трехцветная сигнальная лампа
  • Пистолет для обдува воздухом рабочей зоны
  • Пистолет СОЖ
  • Жесткое нарезание резьбы метчиком
  • Компоненты электрошкафа Siemens/Schneider
  • Транспортер для удаления стружки ленточного типа с тележкой
  • Сепаратор СОЖ дискового типа
  • CE стандарт
  • Автоматическое отключение станка по коду М30
  • Полностью закрытая зона обработки кабинетного типа (с крышей)
  • Рым-болты М24 для подъема станка
  • Комплект опор для монтажа станка (включая анкерные болты)
  • Руководство по эксплуатации на русском языке
