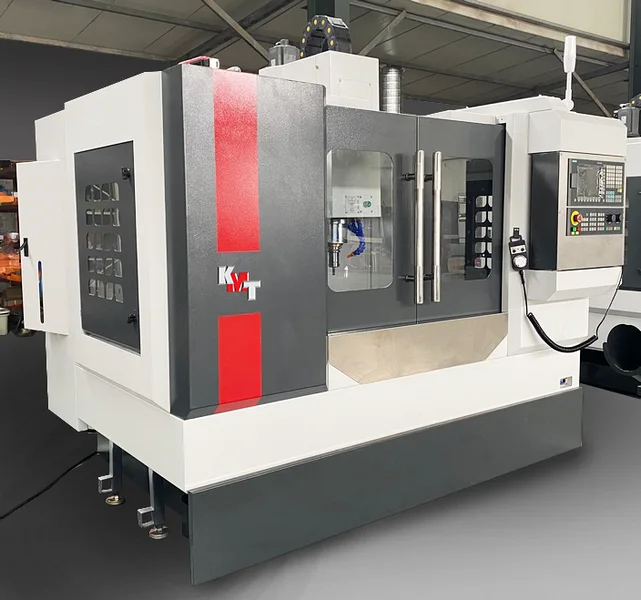

Вертикальный обрабатывающий центр KMT KVL-Q 500
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 2
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 3
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 4
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 5
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 6
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 7
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 8
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 9
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 10
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 11
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 12
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 13
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 14
Вертикальный обрабатывающий центр KMT KVL-Q 500 — изображение 15

Вертикальный обрабатывающий центр KMT KVL-Q 500

2 863 714 ₽

  • Размеры рабочего стола, мм

    800 x 260

  • Наибольшая нагрузка на стол, кг

    200

Вертикальный обрабатывающий центр KMT KVL-Q 500.

Артикул: 348714 Категория: Бренд: KMT Бренд:

Вертикальный обрабатывающий центр KMT KVL-Q 500.

Модель: KVL-Q 500

Назначение и применение

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 – это компактные, современные обрабатывающие центры с ЧПУ для единичного и среднесерийного производства. Предназначены для высокопроизводительной и точной обработки * заготовок из стали, чугуна, цветных металлов.

Обрабатывающие центры KMT KVL предназначены для операций:

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Конструктивные особенности

  • Цельнолитая чугунная станина

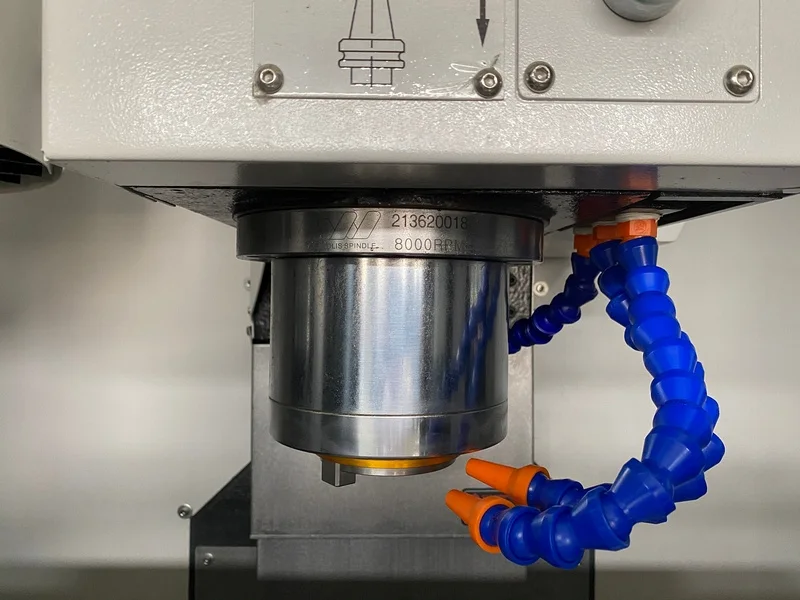

  • Шпиндель
  • Линейные направляющие качения
  • Система ЧПУ SIEMENS

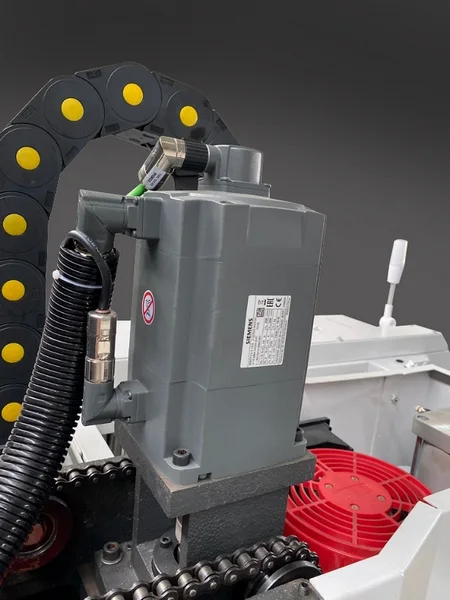

  • Приводы подач по осям X/Y/Z

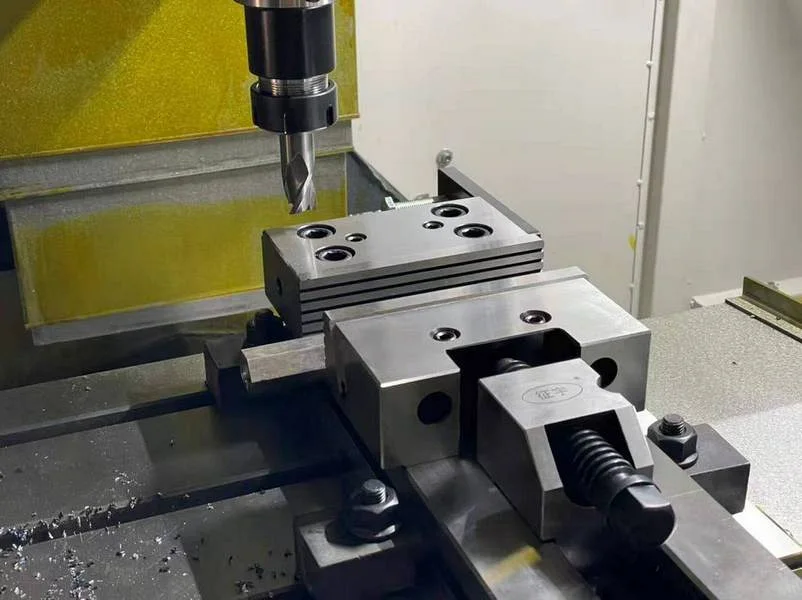

  • Рабочая зона

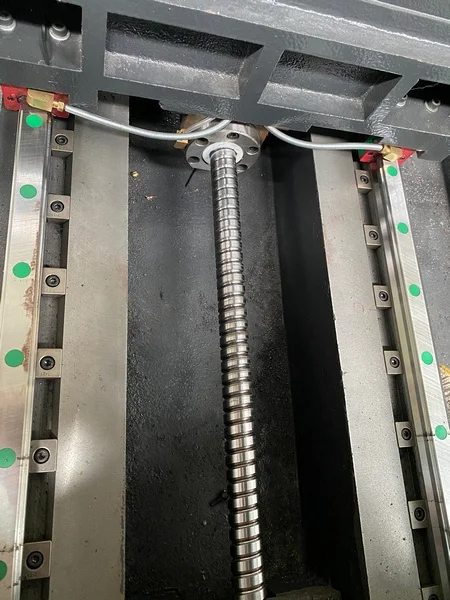

  • ШВП

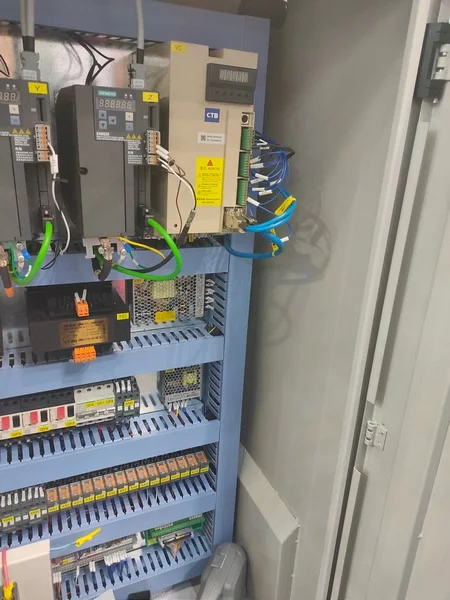

  • Электрошкаф

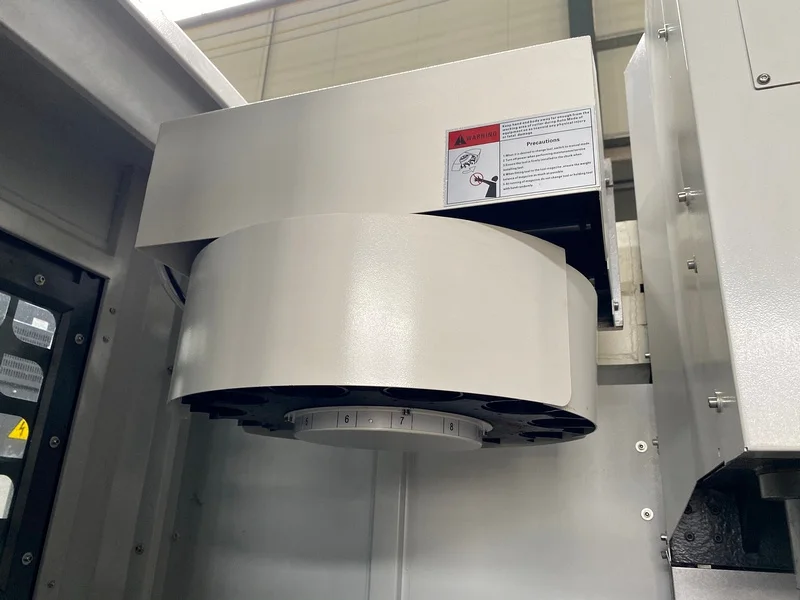

  • Автоматическая система смены инструмента
  • Система подачи СОЖ
  • Автоматическая система смазки
  • Транспортёр для удаления стружки шнекового типа с тележкой
  • Кондиционер для электрошкафа

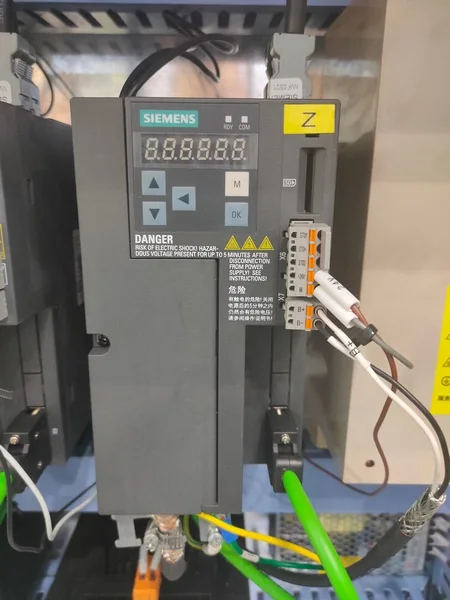

  • Электрокомпоненты SIEMENS / OMRON / SCHNEIDER
  • Телескопическия защита направляющих по всем осям
  • Маховик перемещений по осям
  • Сигнальная лампа
  • Освещение рабочей зоны
  • Пистолет обдува воздухом
Основные характеристики
Перемещение по оси Y, мм

320

Система ЧПУ

Siemens / Fanuc

Объем бака СОЖ, л

80

Давление сжатого воздуха, бар

5 – 8

Инструментальная система
Емкость магазина инструмента

12

Максимальная длина устанавливаемого инструмента, мм

250

Максимальный вес устанавливаемого инструмента, кг

8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

90

Максимальный диаметр инструмента при полной загрузке ячеек, мм

90

Энергопотребление
Потребление электроэнергии, кВА

15

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

18000 / 18000 / 16000

Скорость подачи по осям X/Y/Z, мм/мин

1 – 8000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

1 / 1 / 2

Точность позиционирования
Точность позиционирования по осям X, Y, Z (мм)

± 0,01

Шпиндель
Частота вращения шпинделя, об/мин.

8000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

90 – 510

Конус шпинделя

BT40

Мощность шпинделя, кВт

5,5 / 7,5

Расстояние от шпинделя до колонны, мм

360

Тип привода шпинделя

Ремень

Внешний диаметр шпинделя, мм

130

Внутренний диаметр шпинделя, мм

120

Рабочий стол
Наибольшая нагрузка на стол, кг

200

Размеры рабочего стола, мм

800 x 260

T-образные пазы, мм

3 x 16 x 75

Перемещение суппорта
Ход по оси Х, мм

500

Ход по оси Z, мм

420

Перемещения и направляющие
Диаметр ШВП, мм

25 x 10

Установка 4-ой оси

есть

Тип направляющих по осям X/Y/Z

Качения

Ширина направляющих по осям X / Y / Z, мм

25

Больше характеристик
Крутящий момент, Нм

35 / 47,8

Мощность насоса СОЖ, кВт

0,5

Модель

Siemens 808DA

Время смены инструмента

8

Повторяемость X/Y/Z

± 0,005

Вес

2400 кг

Габариты

2600 × 1950 × 2400 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Шпиндель BT-40
  • Система ЧПУ SIEMENS 808D, USB порт, MPG пульт
  • Линейные направляющие качения HIWIN (или PMI) производства Тайвань
  • Автоматическое устройство смены инструмента на 12 / 16 позиций (тип зонтик)
  • Пистолет обдува воздухом
  • Обдув шпинделя при смене инструмента
  • Электрошкаф СЕ (компоненты Schneider / Omron)
  • Кондиционер электрошкафа
  • Жесткое нарезание резьбы
  • Транспортер для удаления стружки шнекового типа с тележкой
  • Освещение рабочей зоны
  • Телескопическая защита направляющих по всем осям
  • Блокировка дверей
  • Кабинетная защита зоны обработки
  • Система подачи СОЖ
  • Сигнальная лампа аварийного оповещения
  • Комплект опор для монтажа станка
  • Комплект инструмента для обслуживания станка
  • Руководство по эксплуатации на русском языке

Дополнительные опции (не входят в стандартную комплектацию)

  • Поворотный стол (4-я ось)
  • Система ЧПУ FANUC 0I-MF(5)
  • Масляное охлаждение шпинделя
