Универсальные токарно-винторезные станки MYDAY 3A

Под заказ

    Универсальные токарно-винторезные станки MYDAY 3A. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Артикул: kami-948501ddf7fd Категория: Бренд: MYDAY Бренд:

    Универсальные токарно-винторезные станки MYDAY 3A. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Модель: 3A – 38 / 3A – 42 / 3A – 47 / 3A – 55 / 3A – 63

    Назначение и применение

    Предназначены для токарной обработки труб, деталей трубных соединений, валов и других деталей. Могут использоваться для нарезания метрической, дюймовой, модульной и питчевой резьбы. Станки серии 3A-38, 3A-42, 3A-47, 3A-55 и 3A-63 изготавливаются с длиной обработки до 14 000 мм.

    По конструктивным особенностям этот станок подходит для тяжелых режимов резания для внешней и внутренней обработки труб и колец большого Ø. Опциональное оснащение устройством цифровой индикации (УЦИ) по 3-м осям, тем самым увеличивая точность обработки. Могут использоваться для нарезания метрической, дюймовой, модульной и питчевой резьбы.

    Станки MYDAY серии 3A используются на производстве различных труб и колец больших Ø в нефтегазовой промышленности и других производствах.

    Получаемые изделия

    Конструктивные особенности

    • Проходное отверстие
    • Внутреннее растачивание
    • Нарезание наружной резьбы различных видов с широким набором шагов
    • Тяжёлая обработка
    • Гидравлическое копирующее устройство
    • Штифтовой резцедержатель
    • Приспособление для автоматического нарезания резьбы
    • Три направлющих суппорта

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Основные характеристики
    Расстояние между центрами, мм

    3A – 38: 2000 – 9000, 3A – 42: 2000 – 9000, 3A – 47: 2000 – 14 000, 3A – 55: 2000 – 14 000, 3A – 63: 2000 – 14 000

    Система ЧПУ

    3A – 38: -, 3A – 42: -, 3A – 47: -, 3A – 55: -, 3A – 63: –

    Частота вращения, об/мин

    3A – 38: 9 – 600, 3A – 42: 6 – 400, 3A – 47: 6 – 400, 3A – 55: 6 – 400, 3A – 63: 5 – 300

    Длина, мм

    3A – 38: 5300, 3A – 42: 5300, 3A – 47: 5300, 3A – 55: 5300, 3A – 63: 5300

    Ширина, мм

    3A – 38: 2250, 3A – 42: 2250, 3A – 47: 2250, 3A – 55: 2250, 3A – 63: 2250

    Высота, мм

    3A – 38: 2150, 3A – 42: 2250, 3A – 47: 2250, 3A – 55: 2250, 3A – 63: 2250

    Масса нетто, кг

    3A – 38: 7890, 3A – 42: 8000, 3A – 47: 12 300, 3A – 55: 13 200, 3A – 63: 14 100

    Инструментальная система
    Максимальное сечение инструмента, мм

    3A – 38: 40 x 40, 3A – 42: 40 x 40, 3A – 47: 50 x 50, 3A – 55: 50 x 50, 3A – 63: 50 x 50

    Скорость перемещений
    Предел поперечных рабочих подач, мм/об

    3A – 38: 0,065 – 0,96, 3A – 42: 0,065 – 0,96, 3A – 47: 0,065 – 0,96, 3A – 55: 0,065 – 0,96, 3A – 63: 0,065 – 0,96

    Предел продольных рабочих подач, мм/об

    3A – 38: 0,13 – 1,92, 3A – 42: 0,13 – 1,92, 3A – 47: 0,13 – 1,92, 3A – 55: 0,13 – 1,92, 3A – 63: 0,13 – 1,92

    Двигатели
    Мощность главного привода, кВт

    3A – 38: 15, 3A – 42: 15, 3A – 47: 22,5, 3A – 55: 22,5, 3A – 63: 22,5

    Мощность приводов ускоренных перемещений, кВт

    3A – 38: 0,38, 3A – 42: 0,38, 3A – 47: 0,75, 3A – 55: 0,75, 3A – 63: 0,75

    Шпиндель
    Конус шпинделя

    3A – 38: A2-11, 3A – 42: A2-15, 3A – 47: A2-15, 3A – 55: A2-20, 3A – 63: A2-20

    Обработка детали
    Высота центров, мм

    3A – 38: 480, 3A – 42: 530, 3A – 47: 600, 3A – 55: 700, 3A – 63: 800

    Диаметр обработки над суппортом, мм

    3A – 38: 650, 3A – 42: 750, 3A – 47: 830, 3A – 55: 1030, 3A – 63: 1230

    Длина выемки (ГАП), мм

    3A – 38: 570, 3A – 42: 570, 3A – 47: 600, 3A – 55: 600, 3A – 63: 600

    Пределы шагов дюймовых резьб, ниток/дюйм

    3A – 38: 1 – 15, 3A – 42: 1 – 15, 3A – 47: 1 – 15, 3A – 55: 1 – 15, 3A – 63: 1 – 15

    Пределы шагов метрических резьб, мм

    3A – 38: 2 – 30, 3A – 42: 2 – 30, 3A – 47: 2 – 30, 3A – 55: 2 – 30, 3A – 63: 2 – 30

    Пределы шагов модульных резьб, модуль

    3A – 38: 1 – 15, 3A – 42: 1 – 15, 3A – 47: 1 – 15, 3A – 55: 1 – 15, 3A – 63: 1 – 15

    Пределы шагов питчевых резьб, питч

    3A – 38: 2 – 30, 3A – 42: 2 – 30, 3A – 47: 2 – 30, 3A – 55: 2 – 30, 3A – 63: 2 – 30

    Диаметр обработки над выемкой (ГАП), мм

    3A – 38: 1510, 3A – 42: 1610, 3A – 47: 1750, 3A – 55: 1950, 3A – 63: 2150

    Задняя бабка
    Ход пиноли задней бабки, мм

    3A – 38: 300, 3A – 42: 300, 3A – 47: 300, 3A – 55: 300, 3A – 63: 300

    Перемещение суппорта
    Перемещение поперечного суппорта, мм

    3A – 38: 540, 3A – 42: 540, 3A – 47: 780, 3A – 55: 780, 3A – 63: 780

    Перемещение продольного суппорта, мм

    3A – 38: 300, 3A – 42: 300, 3A – 47: 350, 3A – 55: 350, 3A – 63: 350

    Подача материала
    Количество рабочих подач, шт.

    3A – 38: 48, 3A – 42: 48, 3A – 47: 48, 3A – 55: 48, 3A – 63: 48

    Больше характеристик
    Диаметр обработки над станиной, мм

    3A – 38: 960, 3A – 42: 1060, 3A – 47: 1200, 3A – 55: 1400, 3A – 63: 1600

    Диаметр отверстия шпинделя, мм

    3A – 38: 156, 3A – 42: 230, 3A – 47: 230, 3A – 55: 260, 3A – 63: 310

    Наружный диаметр пиноли задней бабки, мм

    3A – 38: 125, 3A – 42: 125, 3A – 47: 125, 3A – 55: 125, 3A – 63: 125

    Конус пиноли задней бабки

    3A – 38: MT-6, 3A – 42: MT-6, 3A – 47: MT-7, 3A – 55: MT-7, 3A – 63: MT-7

    Мощность насоса охлаждения, кВт

    3A – 38: 0,18, 3A – 42: 0,18, 3A – 47: 0,18, 3A – 55: 0,18, 3A – 63: 0,18

    Масса в упаковке, кг

    3A – 38: 8345, 3A – 42: 8455, 3A – 47: 13 070, 3A – 55: 13 830, 3A – 63: 14 730

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • Автоматическая система смазки
    • Система подачи СОЖ
    • 4-позиционный резцедержатель
    • Фланец для крепления патрона
    • Коробка передач под метрическое / дюймовое исполнение

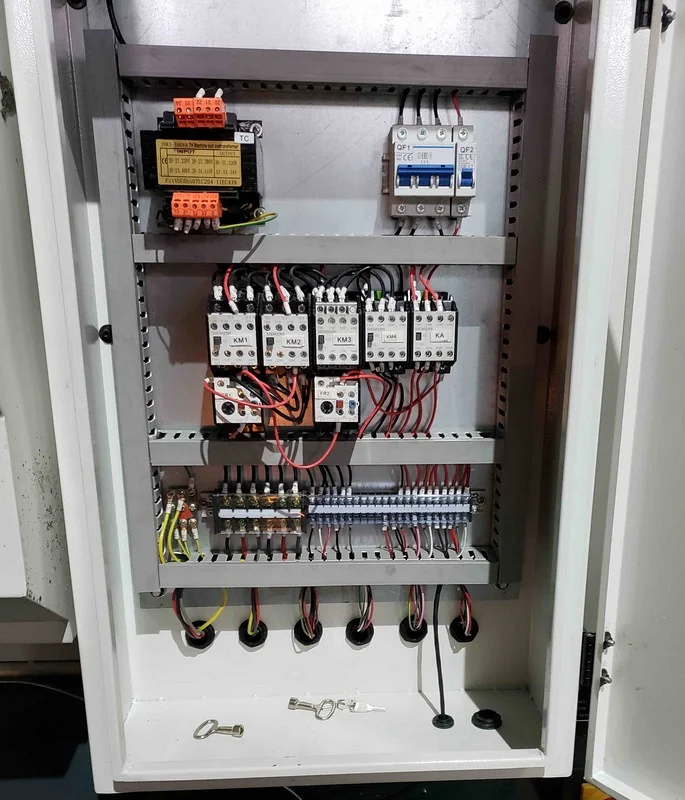

    • Электрошкаф
    • Невращающийся центр
    • Инструкция по эксплуатации
    • Регулировочные болты и опоры

    Дополнительные опции (не входят в стандартную комплектацию)

    • Патрон 3-х кулачковый
    • Патрон 4-х кулачковый
    • Планшайба
    • Люнет неподвижный
    • Люнет подвижный
    • Кожух защитный задний (по всей длине станка)
    • Упор микрометрический
    • Приспособление для точения конусов
    • Устройство цифровой индикации
    • Вращающийся центр
    • Рабочее освещение

    Уточнения к комплектации из описания

    По конструктивным особенностям этот станок подходит для тяжелых режимов резания для внешней и внутренней обработки труб и колец большого Ø. Опциональное оснащение устройством цифровой индикации (УЦИ) по 3-м осям, тем самым увеличивая точность обработки. Могут использоваться для нарезания метрической, дюймовой, модульной и питчевой резьбы.
