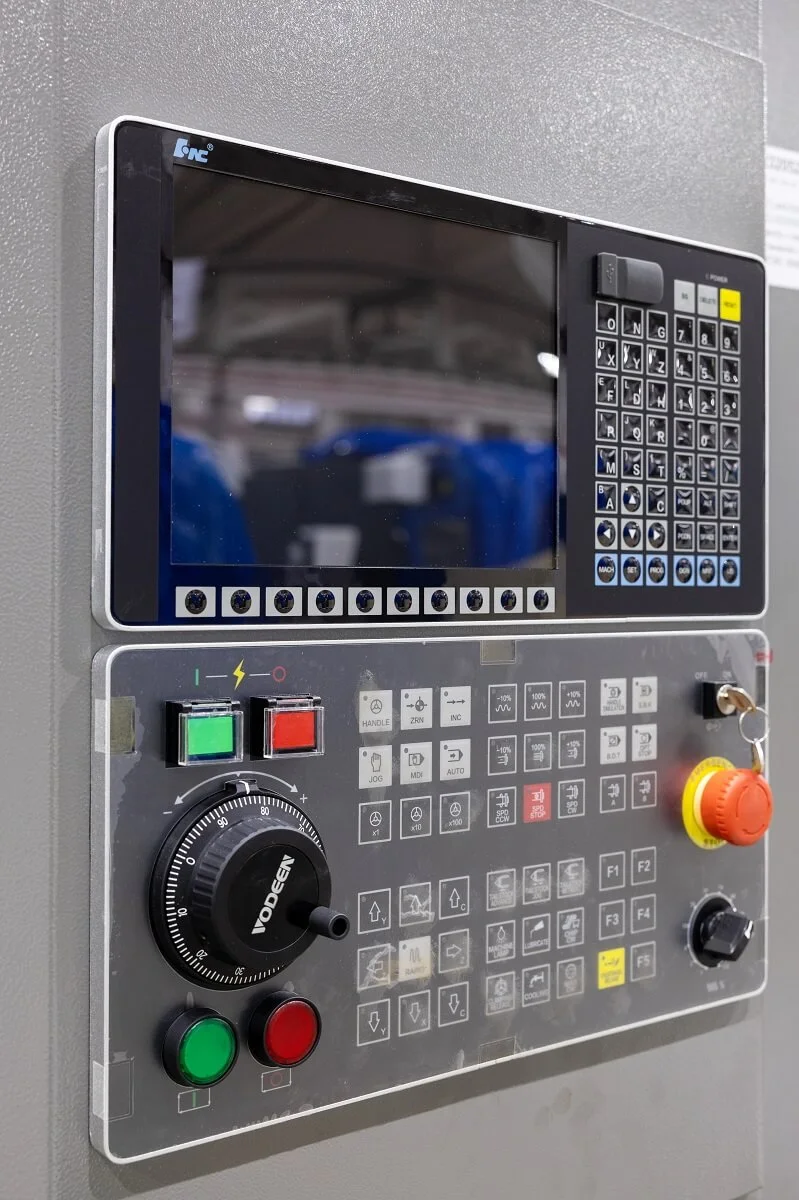

Токарный станок с ЧПУ КМТ KE50/1500 — изображение 7

Токарный станок с ЧПУ КМТ KE50/1500

Под заказ

  • Макс. диаметр обработки над станиной, мм

    KE50/1500 Fanuc: 500, KE50/1500 HCNC: 500

Токарный станок с ЧПУ КМТ KE50/1500. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-5340f5caa372 Категория: Бренд: KMT Бренд:

Токарный станок с ЧПУ КМТ KE50/1500. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: KE50/1500 HCNC / KE50/1500 Fanuc

Назначение и применение

Токарный станок с ЧПУ КМТ KE50/1500 предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование.

Обрабатываемый материал:

Токарный станок с ЧПУ КМТ KE50/1500 нашел широкое применение в машиностроительном производстве. В основном используется при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских, в основных цехах механической обработки.

Конструктивные особенности

  • Станина
  • Ручная задняя бабка
  • Механический 3-х кулачковый патрон
  • Качество обработки
  • Инструментальная система
  • Система ЧПУ FANUC Oi – Mate TD
  • Система ЧПУ H-CNC 808Di

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Макс. диаметр обработки над станиной, мм

KE50/1500 Fanuc: 500, KE50/1500 HCNC: 500

Макс. диаметр обработки над суппортом, мм

KE50/1500 Fanuc: 280, KE50/1500 HCNC: 280

Система ЧПУ

KE50/1500 Fanuc: Fanuc, KE50/1500 HCNC: HCNC

Макс. длина обработки, мм

KE50/1500 Fanuc: 1500, KE50/1500 HCNC: 1500

Длина, мм

KE50/1500 Fanuc: 3330, KE50/1500 HCNC: 3330

Ширина, мм

KE50/1500 Fanuc: 1750, KE50/1500 HCNC: 1750

Высота, мм

KE50/1500 Fanuc: 1620, KE50/1500 HCNC: 1620

Вес, кг

KE50/1500 Fanuc: 2700, KE50/1500 HCNC: 2700

Станина

KE50/1500 Fanuc: цельнолитая станина (чугун), KE50/1500 HCNC: цельнолитая станина (чугун)

Повторяемость
Повторяемость по X и Z, мм

KE50/1500 Fanuc: 0,06 / 0,014, KE50/1500 HCNC: 0,06 / 0,014

Инструментальная система
Количество инструментов, шт.

KE50/1500 Fanuc: 6, KE50/1500 HCNC: 6

Размеры сечения державки резца, мм

KE50/1500 Fanuc: 25 х 25, KE50/1500 HCNC: 25 х 25

Исполнение патрона

KE50/1500 Fanuc: механика, KE50/1500 HCNC: механика

Размер сечения державки расточного инструмента, мм

KE50/1500 Fanuc: Ø 32, KE50/1500 HCNC: Ø 32

Двигатели
Мощность главного привода, кВт

KE50/1500 Fanuc: 7,5, KE50/1500 HCNC: 7,5

Точность позиционирования
Точность позиционирования по осям X/Z, мм

KE50/1500 Fanuc: 0,018 / 0,026, KE50/1500 HCNC: 0,018 / 0,026

Шпиндель
Диаметр патрона, мм

KE50/1500 Fanuc: 250, KE50/1500 HCNC: 250

Максимальный диаметр обработки прутка, мм

KE50/1500 Fanuc: 70, KE50/1500 HCNC: 70

Макс. частота вращения шпинделя, об/мин

KE50/1500 Fanuc: 2200, KE50/1500 HCNC: 2200

Количество диапазонов вращения шпинделя, шт.

KE50/1500 Fanuc: 3, KE50/1500 HCNC: 3

Тип фланца шпинделя

KE50/1500 Fanuc: D8 (ISO 702/III), KE50/1500 HCNC: D8 (ISO 702/III)

Задняя бабка
Конус

KE50/1500 Fanuc: 1:20, KE50/1500 HCNC: 1:20

Выдвижение пиноли задней бабки, мм

KE50/1500 Fanuc: 150, KE50/1500 HCNC: 150

Приводной инструмент
Приводной инструмент

KE50/1500 Fanuc: нет, KE50/1500 HCNC: нет

Перемещение суппорта
Ускоренное перемещение по осям X / Z, м/мин

KE50/1500 Fanuc: 4 / 8, KE50/1500 HCNC: 4 / 8

Перемещения и направляющие
По оси X, мм

KE50/1500 Fanuc: 250, KE50/1500 HCNC: 250

По оси Z, мм

KE50/1500 Fanuc: 1430, KE50/1500 HCNC: 1430

Наличие оси Y

KE50/1500 Fanuc: нет, KE50/1500 HCNC: нет

Ширина направляющих, мм

KE50/1500 Fanuc: 400, KE50/1500 HCNC: 400

Диапазон поперечной подачи по оси X, мм/об

KE50/1500 Fanuc: 1 – 4000, KE50/1500 HCNC: 1 – 4000

Диапазон продольной подачи по оси Z, мм/об

KE50/1500 Fanuc: 1 – 6000, KE50/1500 HCNC: 1 – 6000

Больше характеристик
Диаметр отверстия шпинделя, мм

KE50/1500 Fanuc: 82, KE50/1500 HCNC: 82

Исполнение

KE50/1500 Fanuc: ручная, KE50/1500 HCNC: ручная

Конус пиноли задней бабки

KE50/1500 Fanuc: MT5, KE50/1500 HCNC: MT5

Наружный диаметр пиноли задней бабки, мм

KE50/1500 Fanuc: 75, KE50/1500 HCNC: 75

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ FANUC 0i-TF(5)/ H-СNC808Di
  • 6-позиционная револьверная головка
  • Система подачи СОЖ через револьвер
  • 3-кулачковый механический патрон Ø 250 мм
  • Бесступенчатое регулирование скорости вращения шпинделя
  • Комплект каленых кулачков
  • Комплект мягких кулачков
  • Ручная задняя бабка
  • Вращающийся задний центр
  • Неподвижный люнет Ø 10-200 мм
  • Подвижный люнет Ø 20-100 мм
  • Местное освещение рабочей зоны
  • Теплообменник электрошкафа
  • Автоматическая система смазки направляющих и ШВП
  • Кабинетная защита зоны обработки
  • Передача информации через порт RS-232
  • Руководство по эксплуатации на русском языке
