Токарный центр с противошпинделем и осью Y KMT KTL50YS

9 964 340 ₽

  • Система ЧПУ

    Fanuc

  • Мощность приводного инструмента, кВт

    2,7

Токарный центр с противошпинделем и осью Y KMT KTL50YS.

Артикул: 510721 Категория: Бренд: KMT Бренд:

Токарный центр с противошпинделем и осью Y KMT KTL50YS.

Модель: KTL50YS

Назначение и применение

Токарно-фрезерный центр KTL 50YS представляет собой высокотехнологичное оборудование, предназначенное для обработки различных металлических изделий.

Токарно-фрезерный центр KTL KTL 50YS является надежным и многофункциональным инструментом для обработки металла. Благодаря своим преимуществам, он позволяет существенно улучшить производственные процессы и повысить качество готовой продукции.

Область применения данного центра весьма широка и включает в себя такие сферы, как машиностроение, авиационная промышленность, а также производство запчастей для различных промышленных агрегатов.

Конструктивные особенности

  • Цельнолитая наклонная станина
  • Главный шпиндель
  • Противошпиндель (SY)

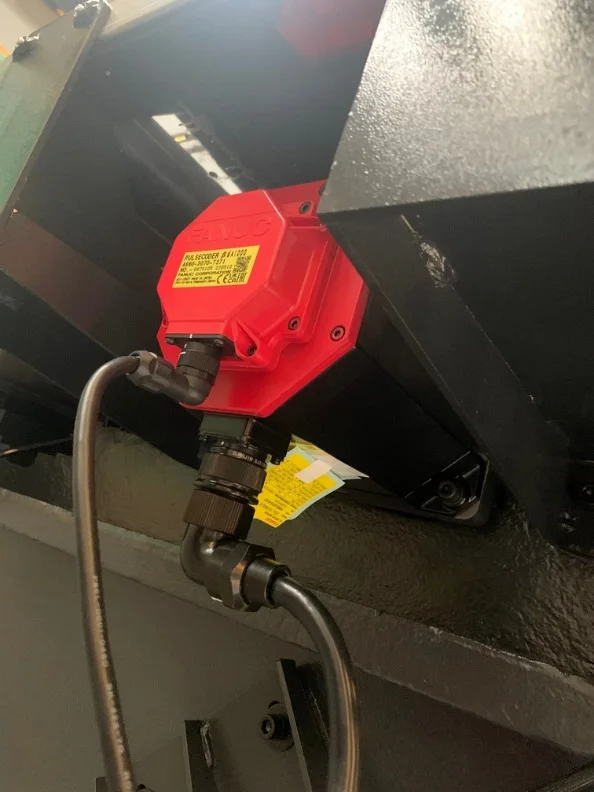

  • Приводы подач по осям X/Z FANUC (Япония)
  • Система ЧПУ FANUC 0i TF PLUS (3B)
  • Линейные направляющие качения
  • Приводная револьверная голова с осью Y
  • ШВП
  • Гидравлический 3-х кулачковый патрон
  • Транспортер удаления стружки с корзиной
  • Автоматическая система смазки

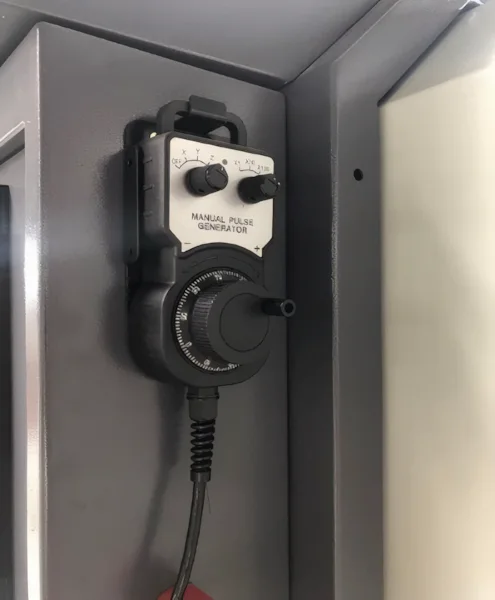

  • Маховик перемещений по осям (MPG)

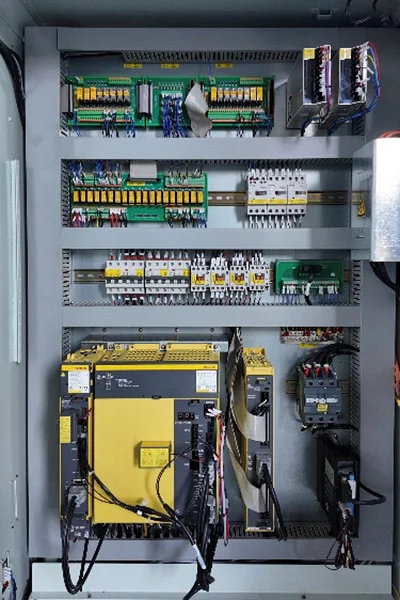

  • Теплообменник электрошкафа
  • СЕ стандарт электрошкафа
  • Синхронизация осей C1 и C2
  • Система подачи СОЖ
Основные характеристики
Система ЧПУ

Fanuc

Тип направляющих

Качения

Макс. диаметр вращения, мм

550

Скорость вращения приводного инструмента, об/мин

4000

Напряжение, В

380

Длина, мм

4800 (2950)

Повторяемость
Повторяемость по X и Z, мм

0,004

Инструментальная система
Мощность приводного инструмента, кВт

2,7

Размер державки инструмента, мм

25 х 25 (Ø 40)

Максимальный диаметр расточного инструмента, мм

25

Тип крепления инструментальных блоков

ВМТ55

Скорость перемещений
Быстрые перемещения X / Y / Z / B, мм/мин

30 / 10 / 30 / 30

Точность позиционирования
Точность позиционирования по осям X/Z, мм

0,008

Шпиндель
Частота вращения шпинделя, об/мин.

50 – 4500 (3500)

Диаметр патрона, дюймов

8 (Ø 200) / 10

Диаметр патрона, мм

150

Максимальный диаметр обработки прутка, мм

44, 50

Мощность главного шпинделя, кВт

14 / 22

Наличие противошпинделя

есть

Частота вращения противошпинделя, об/мин

50 – 6000

Диаметр отверстия противошпинделя, мм

56

Конус противошпинделя

A2-5

Обработка детали
Максимальный диаметр точения, мм

350

Задняя бабка
Конус

А2-6

Приводной инструмент
Приводной инструмент

да

Инструментальный резцедержатель
Количество позиций в револьверной голове, шт.

12

Перемещения и направляющие
По оси X, мм

200

По оси Z, мм

760

Наличие оси Y

есть

По оси Y, мм

± 50

По оси B, °

700

Больше характеристик
Макс. длина точения, мм

700

Диаметр отверстия шпинделя, мм

66

Давление, МПа

1

Частота, Гц

50

Вес

5300 кг

Габариты

1850 × 1950 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система FANUC 0i TF PLUS 3B + MPG-пульт
  • Мощность главного привода 14/22 кВт, FANUC
  • Линейные направляющие качения и ШВП
  • 3-кулачковый полый гидравлический патрон
  • Комплект мягких кулачков для обоих патронов (1 комплект)
  • 12-ти позиционная приводная револьверная голова BMT 55 с осью Y
  • Блок стационарный расточной, тип BMT 55 (ø40мм) (1 шт.)
  • Блок стационарный для торцевого точения BMT 55 (1 шт.)
  • Блок стационарный для наружного точения BMT 55 (1 шт.)
  • Блок приводной по оси Х (0°) BMT 55 (ER 32) (1 шт.)
  • Система подачи СОЖ через револьвер (2 бар)
  • Гидростанция
  • Вращающийся задний центр
  • Теплообменник электрошкафа
  • Транспортер удаления стружки (правый) с тележкой
  • Магнитный выключатель открытия двери
  • Освещение рабочей зоны
  • Трехцветная сигнальная лампа
  • Сепаратор СОЖ
  • М30 автоотключение
  • Трансформатор
  • Кабинетная защита зоны резания
  • Автоматическая система смазки
  • Manual Guide 0i
  • Переходные втулки Ø 10,12,16,20,25,32 мм (1 комплект)
  • Маслосборник (скиммер)
  • Ручной датчик измерения инструмента 8'' (HPPA)
  • Интерфейс податчика прутка
  • Помпа подачи СОЖ
  • Комплект кулачков 8'' (твёрдые) (1 шт.)
  • Комплект кулачков 6'' (твёрдые) (1 шт.)
  • Пистолет для подачи СОЖ
  • Приводной держатель инструмента BMT55 0° (1 шт.)
  • Приводной держатель инструмента BMT55 90° (2 шт.)
  • Держатель наружного инструмента 25×25 (3 шт.)
  • Держатель расточного инструмента Ø40 (3 шт.)
  • Держатель торцевого инструмента 25×25 (1 шт.)

Дополнительные опции (не входят в стандартную комплектацию)

  • Уловитель и конвейер готовых деталей
  • Главные двигатели FANUC
