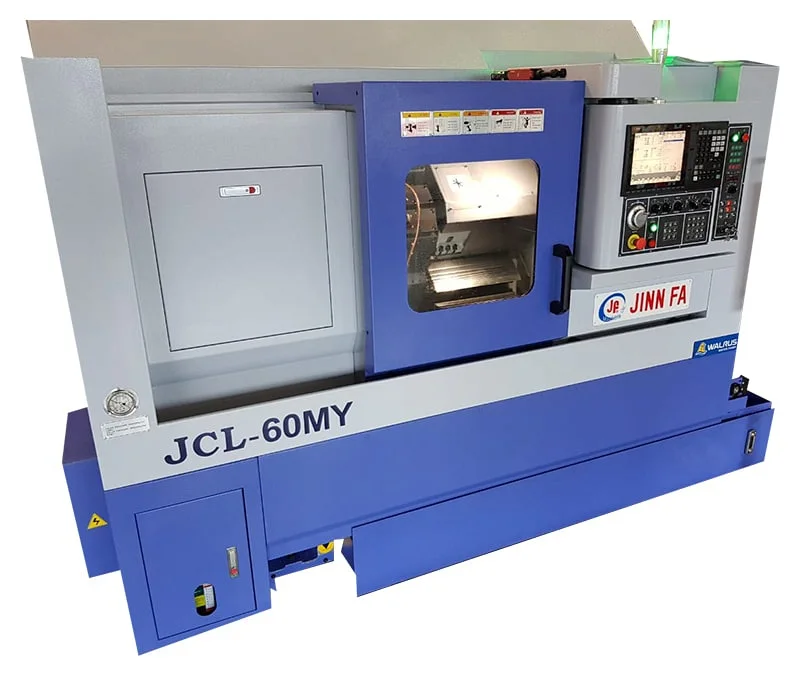

Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY
Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY — изображение 2
Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY — изображение 3
Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY — изображение 4
Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY — изображение 5

Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY

Под заказ

  • Макс. диаметр обработки над станиной, мм

    500

  • Система ЧПУ

    Fanuc / Mitsubishi

  • Мощность приводного инструмента, кВт

    2,2 / 3,7 - Mitsubishi; 3,7 / 5,5 - Fanuc

Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY. Цена по запросу.

Артикул: kami-5f0345e90cef Категория: Бренд: JINN FA Бренд:

Токарный центр с ЧПУ и осью Y JINN FA JCL-60MY. Цена по запросу.

Модель: JСL-60MY

Назначение и применение

Серия станков с ЧПУ JCL великолепно подходит как для чистовой обработки, так и для продолжительной тяжелой обработкb. Станки специально сконструированы для длительного обеспечения точности и качества поверхности обрабатываемой детали. Цельнолитая станина в компоновке с высокоточными линейными направляющими обеспечивают высокую жесткость с высокой точностью и скоростью обработки.

Токарные обрабатывающие центры серии JCL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической промышленности, автомобильной промышленности, приборостроении, для обработки закаленных, высоколегированных, нержавеющих сталей и сплавов.

Конструктивные особенности

  • Функция полноценного фрезерования
  • Высокоточные направляющие качения и ШВП
  • Шпиндель
  • Револьверная голова (BMT 55)
  • Система крепления BMT

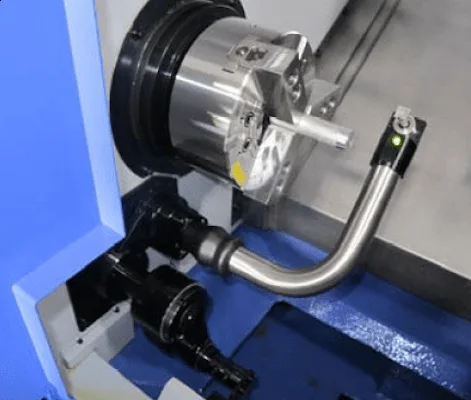

  • Система измерения инструмента
Основные характеристики
Макс. диаметр обработки над станиной, мм

500

Система ЧПУ

Fanuc / Mitsubishi

Тип направляющих

Линейные

Объем бака СОЖ, л

120

Угол наклона станины, °

45

Инструментальная система
Мощность приводного инструмента, кВт

2,2 / 3,7 – Mitsubishi; 3,7 / 5,5 – Fanuc

Размеры сечения державки резца, мм

25

Сечение расточного резца, мм

40

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

24000

Шпиндель
Частота вращения шпинделя, об/мин.

15 – 3500 (10 – 4000 – опция)

Мощность шпинделя, кВт

11 / 15

Диаметр патрона, дюймов

200 (8’’)

Максимальный диаметр обработки прутка, мм

60

Обработка детали
Максимальный диаметр точения, мм

330

Задняя бабка
Конус

A2-6

Ход пиноли задней бабки, мм

100

Приводной инструмент
Приводной инструмент

есть

Инструментальный резцедержатель
Количество позиций в револьверной голове, шт.

12 (BMT55)

Перемещения и направляющие
По оси X, мм

190

По оси Z, мм

500

Наличие оси Y

есть

По оси Y, мм

120 (± 60)

Больше характеристик
Макс. длина точения, мм

400

Общая потребляемая мощность, кВт

25

Диаметр отверстия шпинделя, мм

75

Конус пиноли задней бабки

Морзе 4

Вес

4085 кг

Габариты

2885 × 2006 × 2005 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ
  • Токарный патрон
  • Автоматическая система смазки
  • Конвейер для удаления стружки
  • Задняя бабка
  • Подготовка для пруткоподатчика
  • Гидравлическая станция
  • Теплообменник для электрошкафа
  • Панель управления гидравлическими узлами

Дополнительные опции (не входят в стандартную комплектацию)

  • LCD монитор 10,4” + Manual guide i (Fanuc)
  • Система ЧПУ Mitsubishi M80
  • Уловитель масляного тумана
  • Программируемая задняя бабка с автоматической пинолью
  • Уловитель готовых деталей
  • Конвейер готовых деталей
  • Автоподатчик прутка
  • Маслоотделитель (сепаратор СОЖ)
