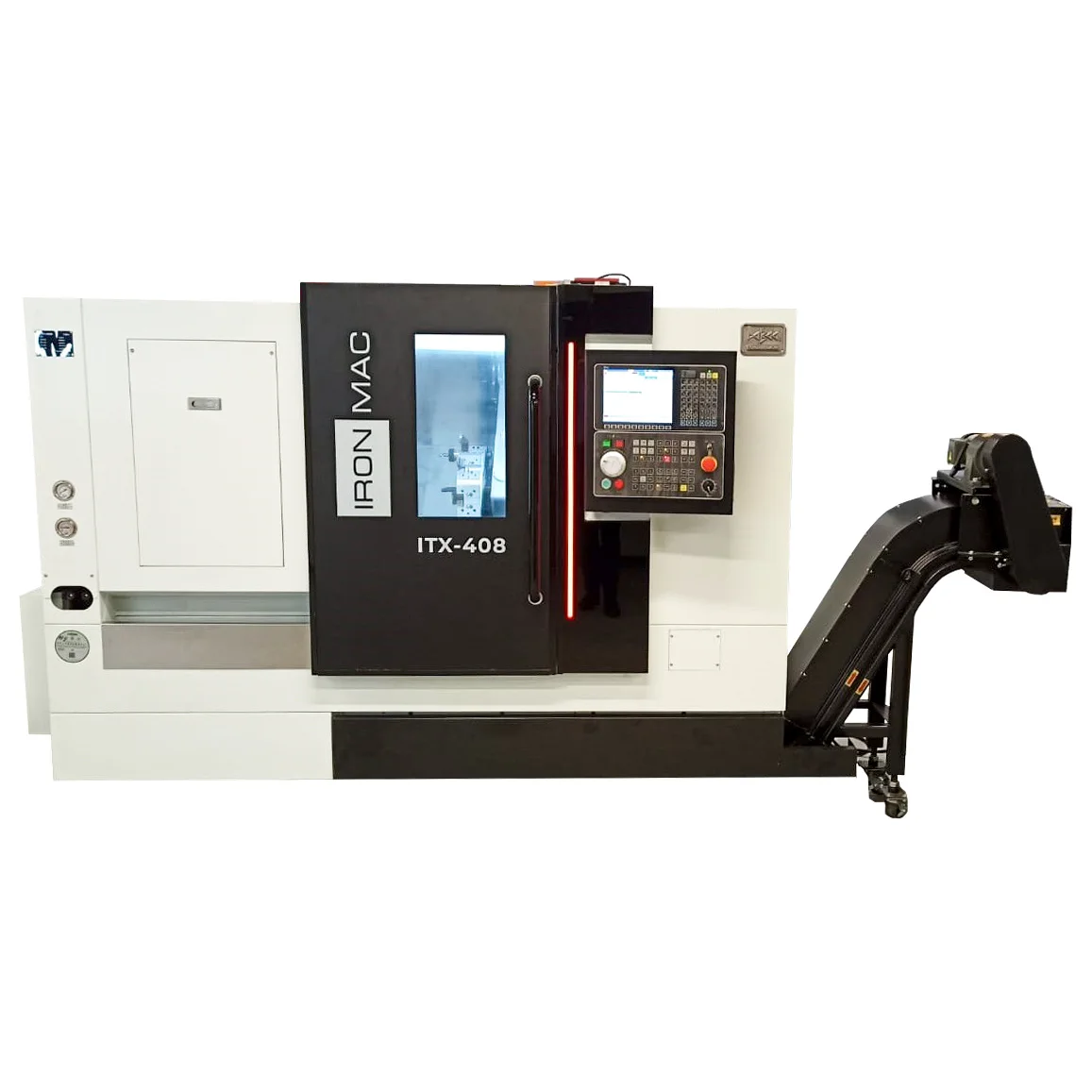

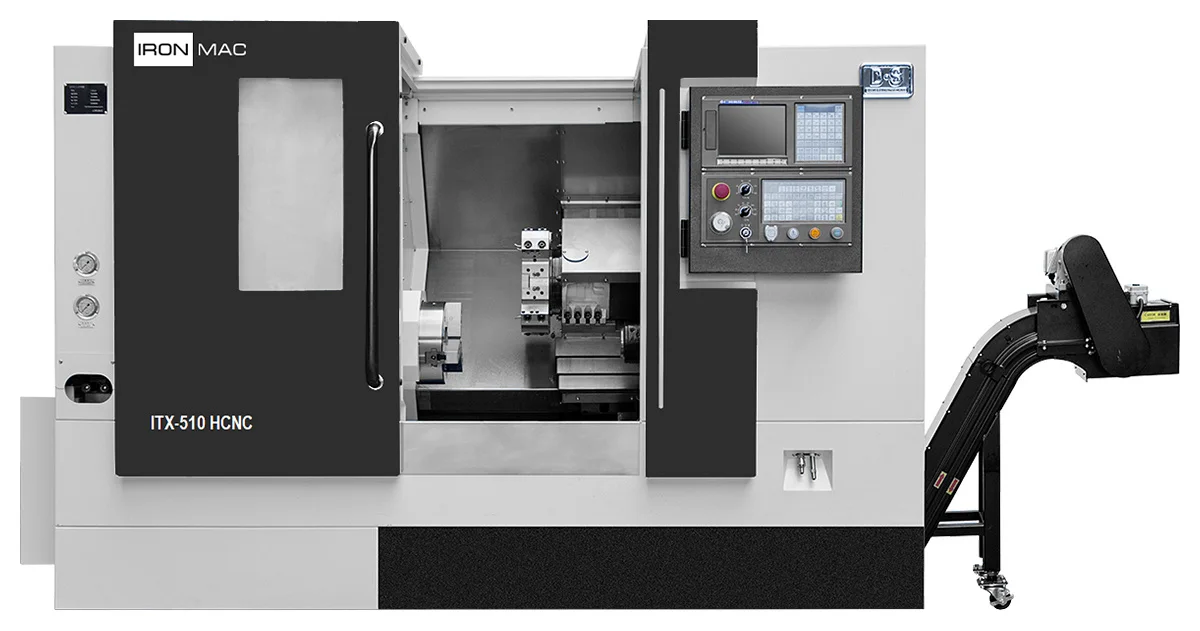

Токарные станки с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC и ITX-510 HCNC

3 845 998 ₽

  • Система ЧПУ

    ITX-408 HCNC: ЦТО CNC, ITX-510 HCNC: ЦТО CNC

Токарные станки с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC и ITX-510 HCNC. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

Артикул: 441504 Категория: Бренд: IRONMAC Бренд:

Токарные станки с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC и ITX-510 HCNC. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

Модель: ITX-408 HCNC / ITX-510 HCNC

Назначение и применение

Токарные станки с наклонной станиной серии ITX-408 / 510 HCNC предназначены для комплексной обработки* сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.

На токарном станке ITX-408 / 510 HCNC возможно выполнение таких операций как:

Токарные станки с наклонной станиной серии ITX-408 / 510 HCNC применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.

Конструктивные особенности

  • Система ЧПУ
  • Станина
  • Шпиндель

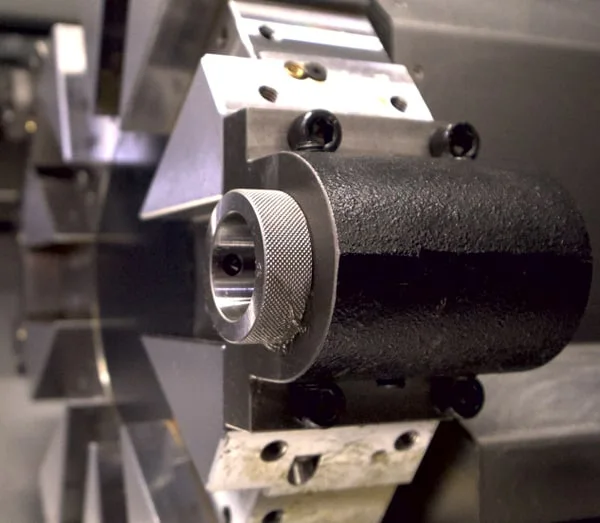

  • Револьверная голова
  • Инструментальные блоки
  • Роликовые направляющие
  • Конвейер для удаления стружки
  • Автоматическая система смазки
  • Гидравлическая станция

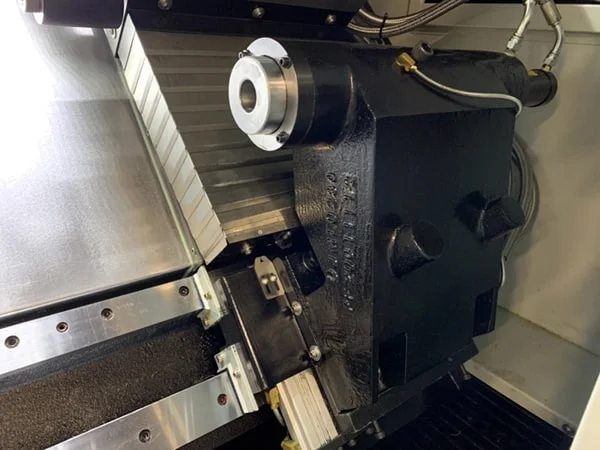

  • Автоматическая задняя бабка

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Цена для серии указана по странице поставщика. Стоимость выбранной модификации и комплектации требует уточнения.

Основные характеристики
Система ЧПУ

ITX-408 HCNC: ЦТО CNC, ITX-510 HCNC: ЦТО CNC

Тип направляющих

ITX-408 HCNC: качения, ITX-510 HCNC: качения

Макс. диаметр вращения, мм

ITX-408 HCNC: 400, ITX-510 HCNC: 500

Длина, мм

ITX-408 HCNC: 3080 + 2520 (конвейер), ITX-510 HCNC: 3500 + 2520 (конвейер)

Ширина, мм

ITX-408 HCNC: 2010 + 770, ITX-510 HCNC: 2100 + 770

Высота, мм

ITX-408 HCNC: 2120 + 1580, ITX-510 HCNC: 2270 + 1580

Вес, кг

ITX-408 HCNC: 3800 + 300, ITX-510 HCNC: 5800 + 300

Угол наклона станины, °

ITX-408 HCNC: 45, ITX-510 HCNC: 45

Повторяемость
Повторяемость, мм

ITX-408 HCNC: 0,003 / 0,003, ITX-510 HCNC: 0,003 / 0,003

Инструментальная система
Мощность приводного инструмента, кВт

ITX-408 HCNC: нет, ITX-510 HCNC: нет

Размер державки инструмента, мм

ITX-408 HCNC: 25, ITX-510 HCNC: 25

Количество инструментов, шт.

ITX-408 HCNC: 8, ITX-510 HCNC: 12

Размеры державки расточного резца, мм

ITX-408 HCNC: 40, ITX-510 HCNC: 40

Точность позиционирования
Точность позиционирования, мм

ITX-408 HCNC: 0,007 / 0,007, ITX-510 HCNC: 0,007 / 0,007

Шпиндель
Частота вращения шпинделя, об/мин.

ITX-408 HCNC: 3000, ITX-510 HCNC: 3000

Диаметр патрона, дюймов

ITX-408 HCNC: 8, ITX-510 HCNC: 10

Максимальный диаметр обработки прутка, мм

ITX-408 HCNC: 52, ITX-510 HCNC: 74

Мощность главного шпинделя, кВт

ITX-408 HCNC: 11, ITX-510 HCNC: 15 / 18,5

Обработка детали
Максимальный диаметр точения, мм

ITX-408 HCNC: 310, ITX-510 HCNC: 360

Задняя бабка
Конус

ITX-408 HCNC: A2-6, ITX-510 HCNC: A2-8

Ход пиноли задней бабки, мм

ITX-408 HCNC: 80, ITX-510 HCNC: 80

Ход задней бабки, мм

ITX-408 HCNC: 300, ITX-510 HCNC: 500

Приводной инструмент
Приводной инструмент

ITX-408 HCNC: нет, ITX-510 HCNC: нет

Крутящий момент приводного инструмента, Нм

ITX-408 HCNC: нет, ITX-510 HCNC: нет

Перемещения и направляющие
По оси X, мм

ITX-408 HCNC: 200, ITX-510 HCNC: 240

По оси Z, мм

ITX-408 HCNC: 500, ITX-510 HCNC: 680

Наличие оси Y

ITX-408 HCNC: нет, ITX-510 HCNC: нет

Больше характеристик
Макс. длина точения, мм

ITX-408 HCNC: 450, ITX-510 HCNC: 650

Диаметр отверстия шпинделя, мм

ITX-408 HCNC: 62, ITX-510 HCNC: 86

Скорость быстрых перемещений по оси X, мм/мин

ITX-408 HCNC: 2.5E+4, ITX-510 HCNC: 2.5E+4

Скорость быстрых перемещений по оси Z, мм/мин

ITX-408 HCNC: 2.5E+4, ITX-510 HCNC: 2.5E+4

Конус пиноли задней бабки

ITX-408 HCNC: МТ5, ITX-510 HCNC: МТ5

Наружный диаметр пиноли задней бабки, мм

ITX-408 HCNC: 88, ITX-510 HCNC: 100

Крутящий момент на шпинделе, Нм

ITX-408 HCNC: 105, ITX-510 HCNC: 143

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

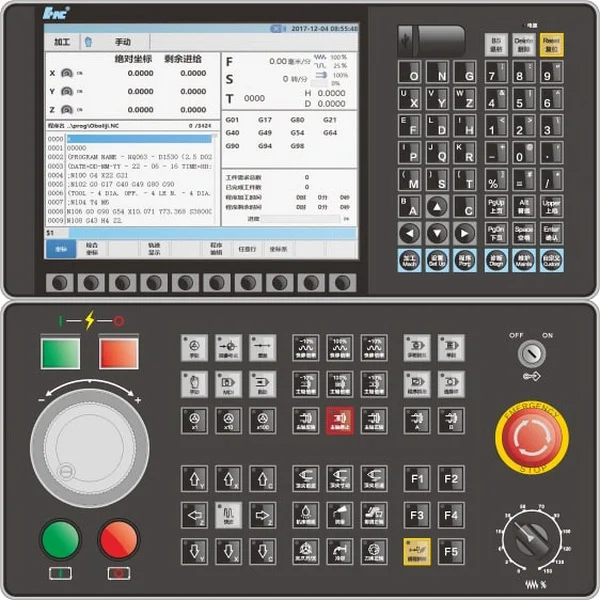

  • HNC808DiT + LCD-монитор 10,4 дюймов
  • Роликовые направляющие (Hiwin, Тайвань)
  • Гидравлический 3-х кулачковый патрон – 8" (210 мм)
  • Шпиндель с ременной передачей – 3000 об/мин, мощность 11 / 15 кВт (Тайвань)
  • Гидравлическая револьверная головка на 8 позиций
  • Задняя бабка
  • Гидравлическая пиноль задней бабки
  • Пистолеты подачи воздуха и СОЖ
  • Конвейер для стружки + корзина
  • Полностью закрытая зона обработки
  • Гидравлическая станция
  • Централизованная автоматическая система смазки
  • Трехцветная сигнальная лампа
  • Электрический шкаф
  • Защита направляющих по осям X / Z и ШВП
  • Рабочее освещение
  • Педаль управления гидравлическим патроном
  • Регулировочные болты и опоры
  • Инструмент для обслуживания станка
  • Руководство по эксплуатации (русский язык)
