Токарные обрабатывающие центры SKMC DL4000(M)
Токарные обрабатывающие центры SKMC DL4000(M) — изображение 2
Токарные обрабатывающие центры SKMC DL4000(M) — изображение 3
Токарные обрабатывающие центры SKMC DL4000(M) — изображение 4
Токарные обрабатывающие центры SKMC DL4000(M) — изображение 5

Токарные обрабатывающие центры SKMC DL4000(M)

Под заказ

  • Система ЧПУ

    DL4000: Fanuc, DL4000L: Fanuc, DL4000LM: Fanuc, DL4000M: Fanuc, DL4000XL: Fanuc, DL4000XLM: Fanuc

  • Мощность приводного инструмента, кВт

    DL4000: -, DL4000L: -, DL4000LM: 7,5, DL4000M: 7,5, DL4000XL: -, DL4000XLM: 7,5

Токарные обрабатывающие центры SKMC DL4000(M). Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-9856132a9a2f Категория: Бренд: SKM Бренд:

Токарные обрабатывающие центры SKMC DL4000(M). Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: DL4000 / DL4000L / DL4000XL / DL4000M / DL4000LM / DL4000XLM

Назначение и применение

Токарные обрабатывающие центры SKMC серии DL4000 предназначены для высокопроизводительной токарной обработки крупногабаритных деталей типа тел вращения: труб, валов, осей, фланцев и т.д., при тяжелых режимах резания.

Токарные обрабатывающие центры SKMC серии DL4000 применяются во всех отраслях машиностроительной индустрии, нефтегазовой промышленности для обработки труб и крупногабаритных деталей.

Конструктивные особенности

  • Станина

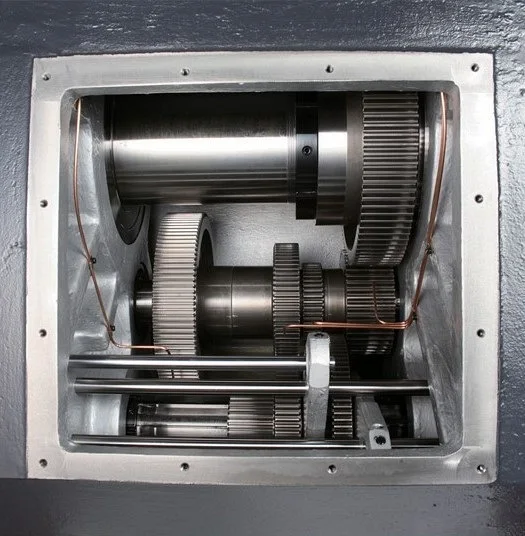

  • Главный шпиндель с редукторным приводом

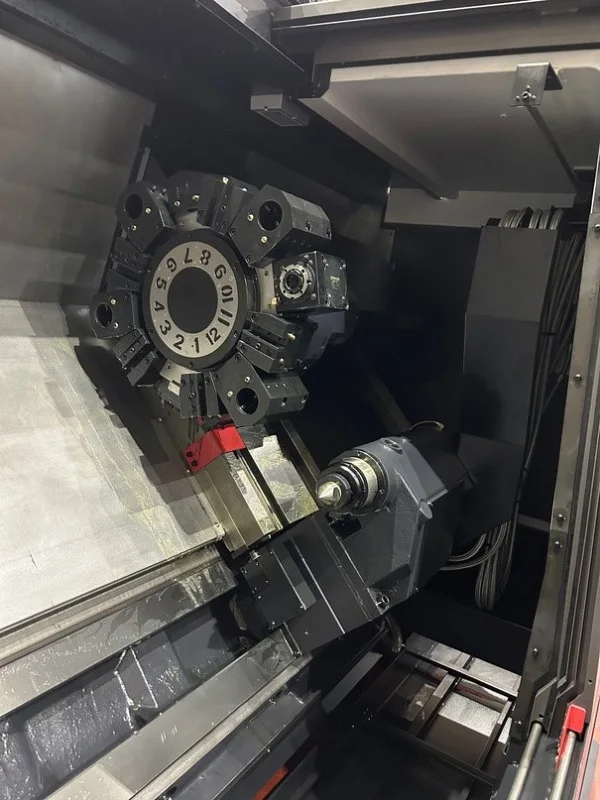

  • Револьверная голова

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Система ЧПУ

DL4000: Fanuc, DL4000L: Fanuc, DL4000LM: Fanuc, DL4000M: Fanuc, DL4000XL: Fanuc, DL4000XLM: Fanuc

Тип направляющих

DL4000: Скольжения, DL4000L: Скольжения, DL4000LM: Скольжения, DL4000M: Скольжения, DL4000XL: Скольжения, DL4000XLM: Скольжения

Макс. диаметр вращения, мм

DL4000: 790, DL4000L: 790, DL4000LM: 790, DL4000M: 790, DL4000XL: 770, DL4000XLM: 790

Скорость вращения приводного инструмента, об/мин

DL4000: -, DL4000L: -, DL4000LM: 4000, DL4000M: 4000, DL4000XL: -, DL4000XLM: 4000

Длина, мм

DL4000: 2194, DL4000L: 2272, DL4000LM: 2272, DL4000M: 2194, DL4000XL: 2335, DL4000XLM: 2335

Ширина, мм

DL4000: 4654, DL4000L: 5774, DL4000LM: 5774, DL4000M: 4654, DL4000XL: 7024, DL4000XLM: 7024

Высота, мм

DL4000: 2056, DL4000L: 2275, DL4000LM: 2275, DL4000M: 2056, DL4000XL: 2276, DL4000XLM: 2276

Вес, кг

DL4000: 9950, DL4000L: 11 400, DL4000LM: 11 550, DL4000M: 10 100, DL4000XL: 12 400, DL4000XLM: 12 550

Угол наклона станины, °

DL4000: 45, DL4000L: 45, DL4000LM: 45, DL4000M: 45, DL4000XL: 45, DL4000XLM: 45

Инструментальная система
Мощность приводного инструмента, кВт

DL4000: -, DL4000L: -, DL4000LM: 7,5, DL4000M: 7,5, DL4000XL: -, DL4000XLM: 7,5

Размер державки инструмента, мм

DL4000: 32 x 32 / 25 х 25, DL4000L: 32 x 32 / 25 х 25, DL4000LM: 25 х 25, DL4000M: 25 х 25, DL4000XL: 32 x 32 / 25 х 25, DL4000XLM: 25 х 25

Максимальный диаметр расточного инструмента, мм

DL4000: 60, DL4000L: 60, DL4000LM: 60, DL4000M: 60, DL4000XL: 60, DL4000XLM: 60

Тип крепления инструментальных блоков

DL4000: -, DL4000L: -, DL4000LM: BMT75, DL4000M: BMT75, DL4000XL: -, DL4000XLM: BMT75

Шпиндель
Частота вращения шпинделя, об/мин.

DL4000: 2000, DL4000L: 2000, DL4000LM: 2000, DL4000M: 2000, DL4000XL: 2000, DL4000XLM: 2000

Диаметр патрона, дюймов

DL4000: 15, DL4000L: 15, DL4000LM: 15, DL4000M: 15, DL4000XL: 15, DL4000XLM: 15

Максимальный диаметр обработки прутка, мм

DL4000: 116,5, DL4000L: 116,5, DL4000LM: 116,5, DL4000M: 116,5, DL4000XL: 116,5, DL4000XLM: 116,5

Мощность главного шпинделя, кВт

DL4000: 35 / 22, DL4000L: 35 / 22, DL4000LM: 30 / 22, DL4000M: 30 / 22, DL4000XL: 35 / 22, DL4000XLM: 30 / 22

Наличие противошпинделя

DL4000: нет, DL4000L: нет, DL4000LM: нет, DL4000M: нет, DL4000XL: нет, DL4000XLM: нет

Обработка детали
Максимальный диаметр точения, мм

DL4000: 550, DL4000L: 550, DL4000LM: 560, DL4000M: 560, DL4000XL: 550, DL4000XLM: 560

Задняя бабка
Конус

DL4000: А2-11, DL4000L: А2-11, DL4000LM: А2-11, DL4000M: А2-11, DL4000XL: А2-11, DL4000XLM: А2-11

Ход пиноли задней бабки, мм

DL4000: 120, DL4000L: 120, DL4000LM: 120, DL4000M: 120, DL4000XL: 120, DL4000XLM: 120

Ход задней бабки, мм

DL4000: 1000, DL4000L: 2050, DL4000LM: 2050, DL4000M: 1000, DL4000XL: 3070, DL4000XLM: 3070

Приводной инструмент
Приводной инструмент

DL4000: нет, DL4000L: нет, DL4000LM: есть, DL4000M: есть, DL4000XL: нет, DL4000XLM: есть

Инструментальный резцедержатель
Тип револьверной головки

DL4000: 10 (12) позиций, DL4000L: 10 (12) позиций, DL4000LM: 12 позиций, DL4000M: 12 позиций, DL4000XL: 10 (12) позиций, DL4000XLM: 12 позиций

Перемещения и направляющие
По оси X, мм

DL4000: 352 (77+275), DL4000L: 352 (77+275), DL4000LM: 352 (77+275), DL4000M: 352 (77+275), DL4000XL: 352 (77+275), DL4000XLM: 352 (77+275)

По оси Z, мм

DL4000: 1105, DL4000L: 2155, DL4000LM: 2155, DL4000M: 1105, DL4000XL: 3180, DL4000XLM: 3180

Наличие оси Y

DL4000: нет, DL4000L: нет, DL4000LM: нет, DL4000M: нет, DL4000XL: нет, DL4000XLM: нет

Больше характеристик
Макс. длина точения, мм

DL4000: 1042, DL4000L: 2092, DL4000LM: 2078, DL4000M: 878, DL4000XL: 3120, DL4000XLM: 3068

Диаметр отверстия шпинделя, мм

DL4000: 132, DL4000L: 132, DL4000LM: 132, DL4000M: 132, DL4000XL: 132, DL4000XLM: 132

Макс. крутящий момент на шпинделе, Нм

DL4000: 2379, DL4000L: 2379, DL4000LM: 1611, DL4000M: 1611, DL4000XL: 2379, DL4000XLM: 1611

Конус пиноли задней бабки

DL4000: MT6, DL4000L: MT6, DL4000LM: MT6, DL4000M: MT6, DL4000XL: MT6, DL4000XLM: MT6

Наружный диаметр пиноли задней бабки, мм

DL4000: 120, DL4000L: 120, DL4000LM: 120, DL4000M: 120, DL4000XL: 120, DL4000XLM: 120

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ FANUC 0i-TF Plus
  • Система подачи СОЖ
  • Надёжные электрические компоненты
  • Автоматический конвейер (ленточный)
  • Вращающийся центр
  • Маслоотделитель (сепаратор СОЖ)
  • Гидравлический 3-х кулачковый патрон
  • Шпиндель с редукторным приводом – 2000 об/мин
  • Сервоприводная револьверная головка на 12 позиций с вращающимся инструментом (ВМТ75) / Сервоприводная револьверная головка на 12/10 позиций со статическим инструментом
  • Ручная задняя бабка
  • Гидравлическая пиноль задней бабки (программируемая), центр МТ6 – вращающийся
  • Блок приводной инструмента по оси X (Цанги-ER40) – 1 шт. (для серии М)
  • Блок приводной инструмента по оси Z (Цанги-ER40) – 1 шт. (для серии М)
  • Инструментальный блок для наружной обработки
  • Инструментальный блок для расточного инструмента
  • Заглушка для U-образного сверла
  • Инструментальный блок для торцевой обработки
  • Переходные цилиндрические втулки
  • Переходные втулки для U-образного сверла
  • Гидравлическая станция
  • Электрический шкаф
  • Полностью закрытая зона обработки
  • Централизованная автоматическая система смазки
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Педали управления гидравлическими узлами
  • Защита направляющих и ШВП
  • Порт USB
  • Регулировочные болты и опоры
  • Инструмент для обслуживания станка
  • Инструкция по эксплуатации на русском языке
  • Комплект сырых кулачков – 4 шт.
  • Трансформатор

Дополнительные опции (не входят в стандартную комплектацию)

  • Уловитель масляного тумана
  • Автоматические люнеты
  • Manual Guide (MGi)
  • Система автоматического измерения инструмента HPMA (Renishaw)
  • Программируемая задняя бабка с перемещением от револьвера
  • Система измерения детали RLP40 (Renishaw)
  • Оптические линейки Heidenhein
  • Полуавтоматическая задняя бабка (перемещение револьверной головкой)
  • Конвейер для стружки с корзиной
  • Пистолет воздуха / Пистолет СОЖ
  • Маслоотделитель
  • Помпа СОЖ 20 бар
  • MPG-пульт на гибком проводе
  • Обдув шпинделя воздухом
  • Кондиционер электрошкафа
  • Люнет автоматический SMW AUTOBLOCK SLU4 (30-245 мм)
  • Люнет автоматический TAI WAN AUTOLING TSC-4 (30-245 мм)
  • Люнет автоматический ATLING AX7i 45-320 мм
  • Блок приводной по оси Z ВМТ75 (ER40)
  • Блок приводной по оси X ВМТ75 (ER40)
  • iHMI- интерфейс
