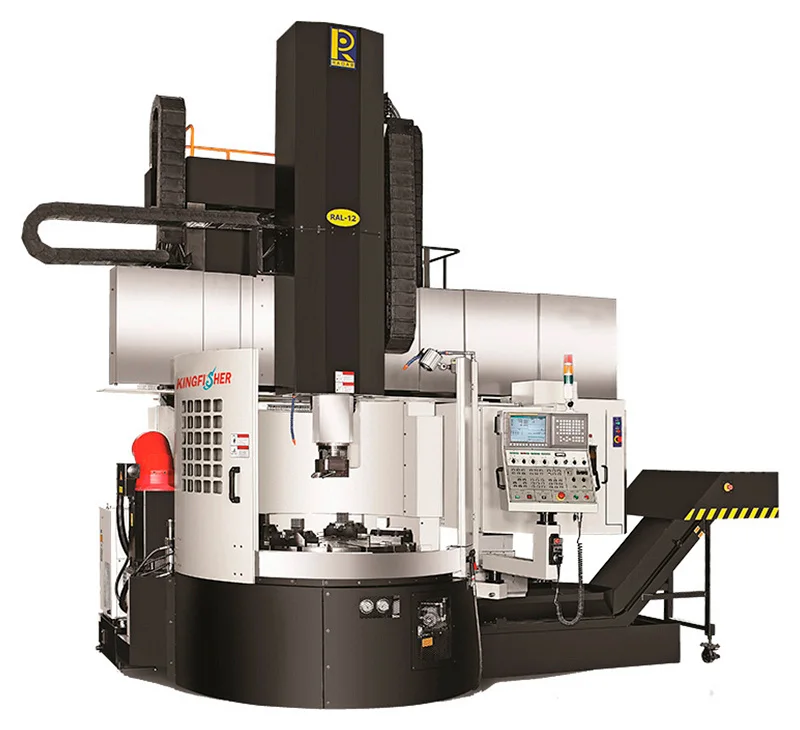

Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. RAL — изображение 2

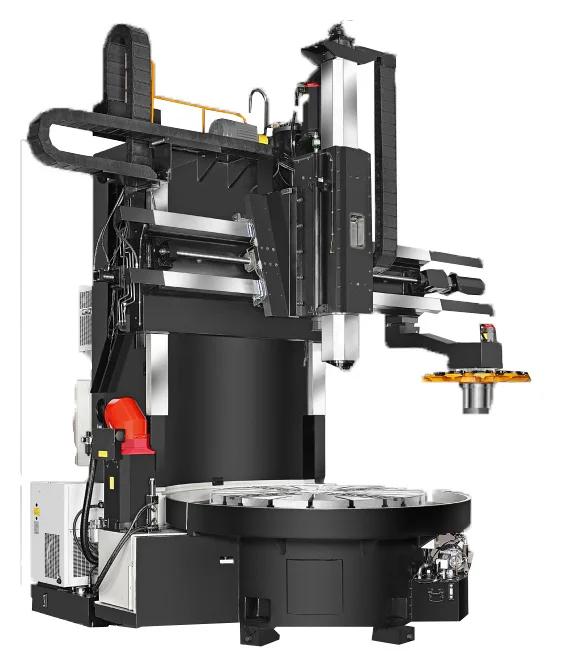

Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. RAL — изображение 3
Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. RAL — изображение 4
Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. RAL — изображение 5

Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. RAL

Под заказ

    Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. RAL. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Артикул: kami-ab3545bb3b20 Категория: Бренд: Radar Бренд:

    Токарно-карусельные станки с ЧПУ Radar Industrial Co. Ltd. RAL. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Модель: RAL – 12 / RAL – 12М / RAL – 16 / RAL – 16М / RAL – 20 / RAL – 20М

    Назначение и применение

    Токарно-карусельные станки RADAR серии RAL предназначены для высокопроизводительной токарной обработки крупногабаритных деталей большой массы и большого диаметра, но имеющих сравнительно небольшую высоту при “тяжелых” режимах резания.

    В аэрокосмической и нефтегазовой отраслях, а также тяжелом энергетическом машиностроении. На них возможно изготовление дисков, фланцев, колес и других деталей сложного профиля.

    Тяжелое энергетическое машиностроение

    Токарные обрабатывающие центры RADAR серии RAL применяются во всех отраслях машиностроительной индустрии, в том числе тяжелого машиностроения, а также в авиационно-космической промышленности, автомобильной промышленности для обработки: закаленных, высоколегированных, жаропрочных сталей и чугуна.

    Токарно-карусельные станки применяют для обработки деталей большого диаметра и сравнительно небольшой длины из черных и цветных металлов в условиях единичного, мелкосерийного и серийного производства. Также токарно-карусельные станки используют для обработки деталей сложной конфигурации с большим количеством поверхностей при обработке крупногабаритных изделий с большим диаметром. Отличительной особенностью данных станков является горизонтальное расположение стола на котором крепится заготовка и вертикальным расположение шпинделя. С помощью горизонтального расположения стола, установка, крепление и выверка тяжелой заготовки происходит значительно легче и точнее чем на горизонтальном токарном станке.

    Станки токарно-карусельной группы по габаритам различаются по типоразмерам, используемых для обработки больших и тяжелых деталей. А также положение планшайбы на карусельном станке предотвращает консольную нагрузку шпинделя. Благодаря этому можно обрабатывать детали на высоких скоростях, одновременно достигая высокую точность. Эти станки оснащены инструментальным магазином, что увеличивает производительность.

    Получаемые изделия

    Конструктивные особенности

    • Станина
    • Привод рабочего стола
    • Шпиндельный узел
    • Функция фрезерования

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Основные характеристики
    Система ЧПУ

    RAL – 12: Fanuc, RAL – 12М: Fanuc, RAL – 16: Fanuc, RAL – 16М: Fanuc, RAL – 20: Fanuc, RAL – 20М: Fanuc

    Мощность, кВт

    RAL – 12: 30 / 37, RAL – 12М: 30 / 37, RAL – 16: 37 / 45, RAL – 16М: 37 / 45, RAL – 20: 37 / 45, RAL – 20М: 37 / 45

    Длина, мм

    RAL – 12: 5900, RAL – 12М: 5900, RAL – 16: 6500, RAL – 16М: 6500, RAL – 20: 7800, RAL – 20М: 7800

    Ширина, мм

    RAL – 12: 3800, RAL – 12М: 4600, RAL – 16: 5100, RAL – 16М: 5100, RAL – 20: 5100, RAL – 20М: 5100

    Высота, мм

    RAL – 12: 5020, RAL – 12М: 5360, RAL – 16: 5690, RAL – 16М: 5880, RAL – 20: 5740, RAL – 20М: 5930

    Вес, кг

    RAL – 12: 20 000, RAL – 12М: 20 500, RAL – 16: 28 000, RAL – 16М: 28 500, RAL – 20: 42 000, RAL – 20М: 42 500

    Инструментальная система
    Емкость магазина инструмента

    RAL – 12: 12, RAL – 12М: 18 (9 + 9), RAL – 16: 12, RAL – 16М: 18 (9 + 9), RAL – 20: 12, RAL – 20М: 18 (9 + 9)

    Максимальная длина устанавливаемого инструмента, мм

    RAL – 12: 400, RAL – 12М: 400, RAL – 16: 400, RAL – 16М: 400, RAL – 20: 400, RAL – 20М: 400

    Максимальный вес устанавливаемого инструмента, кг

    RAL – 12: 50, RAL – 12М: 50, RAL – 16: 50, RAL – 16М: 50, RAL – 20: 50, RAL – 20М: 50

    Инструментальный конус

    RAL – 12: BT 50, RAL – 12М: BT 50, RAL – 16: BT 50, RAL – 16М: BT 50, RAL – 20: BT 50, RAL – 20М: BT 50

    Максимальный вес инструмента в магазине, кг

    RAL – 12: 450, RAL – 12М: 550, RAL – 16: 450, RAL – 16М: 550, RAL – 20: 450, RAL – 20М: 550

    Размеры сечения державки, мм

    RAL – 12: 25 х 32, RAL – 12М: 25 х 32, RAL – 16: 25 х 32, RAL – 16М: 25 х 32, RAL – 20: 25 х 32, RAL – 20М: 25 х 32

    Двигатели
    Выходная мощность двигателя, кВт

    RAL – 12: 7,5 / 11, RAL – 12М: 7,5 / 11, RAL – 16: 11 / 15, RAL – 16М: 11 / 15, RAL – 20: 11 / 15, RAL – 20М: 11 / 15

    Диапазон скоростей двигателя, об/мин

    RAL – 12: 1 – 120; 1 – 300, RAL – 12: 24 – 2400, RAL – 12М: 1 – 120; 1 – 300, RAL – 12М: 24 – 2400, RAL – 16: 1 – 70; 1 – 250, RAL – 16: 50 – 2250, RAL – 16М: 1 – 70; 1 – 250, RAL – 16М: 50 – 2250, RAL – 20: 1 – 50; 1 – 200, RAL – 20: 50 – 2250, RAL – 20М: 1 – 50; 1 – 200, RAL – 20М: 50 – 2250

    Количество ступеней двигателя, шт.

    RAL – 12: 2, RAL – 12М: 2, RAL – 16: 2, RAL – 16М: 2, RAL – 20: 2, RAL – 20М: 2

    Вертикальное перемещение шпинделя
    Максимальный ход оси Z (вертикальное перемещение шпинделя), мм

    RAL – 12: 900, RAL – 12М: 900, RAL – 16: 1000, RAL – 16М: 1000, RAL – 20: 1000, RAL – 20М: 1000

    Обработка детали
    Максимальный диаметр точения, мм

    RAL – 12: 1500, RAL – 12М: 1500, RAL – 16: 1900, RAL – 16М: 1900, RAL – 20: 2400, RAL – 20М: 2400

    Максимальная высота обработки, мм

    RAL – 12: 1250, RAL – 12М: 1250, RAL – 16: 1600, RAL – 16М: 1600, RAL – 20: 1600, RAL – 20М: 1600

    Максимальный устанавливаемый диаметр заготовки, мм

    RAL – 12: 1600, RAL – 12М: 1600, RAL – 16: 2000, RAL – 16М: 2000, RAL – 20: 2500, RAL – 20М: 2500

    Рабочий стол
    Наибольшая нагрузка на стол, кг

    RAL – 12: 6000, RAL – 12М: 6000, RAL – 16: 10 000, RAL – 16М: 10 000, RAL – 20: 13 000, RAL – 20М: 13 000

    Перемещения и направляющие
    Максимальный ход оси Х (продольное перемещение шпинделя), мм

    RAL – 12: -200 – +950, RAL – 12М: -200 – +950, RAL – 16: -200 – +1125, RAL – 16М: -200 – +1125, RAL – 20: -250 – +1380, RAL – 20М: -250 – +1380

    Максимальный ход оси W (вертикальное позиционирование траверсы), мм

    RAL – 12: 800, RAL – 12М: 800, RAL – 16: 800, RAL – 16М: 800, RAL – 20: 800, RAL – 20М: 800

    Подача материала
    Количество позиций для позиционирования траверсы, шт.

    RAL – 12: 5, RAL – 12М: 5, RAL – 16: 5, RAL – 16М: 5, RAL – 20: 5, RAL – 20М: 5

    Больше характеристик
    Диаметр планшайбы, мм

    RAL – 12: 1250, RAL – 12М: 1250, RAL – 16: 1600, RAL – 16М: 1600, RAL – 20: 2000, RAL – 20М: 2000

    Расстояние от шпинделя до стола, мм

    RAL – 12: 700 – 1500, RAL – 12М: 700 – 1500, RAL – 16: 1065 – 1865, RAL – 16М: 1065 – 1865, RAL – 20: 1075 – 1875, RAL – 20М: 1075 – 1875

    Размеры сечения ползуна, мм

    RAL – 12: 230 х 240, RAL – 12М: 230 х 240, RAL – 16: 240 х 270, RAL – 16М: 240 х 270, RAL – 20: 240 х 270, RAL – 20М: 240 х 270

    Минимальный диаметр отверстия для прохода ползуна, мм

    RAL – 12: 285, RAL – 12М: 285, RAL – 16: 310, RAL – 16М: 310, RAL – 20: 310, RAL – 20М: 310

    Крутящий момент на шпинделе, Нм

    RAL – 12: 10655000, RAL – 12М: 10655000, RAL – 16: 18790000, RAL – 16М: 18790000, RAL – 20: 23270000, RAL – 20М: 23270000

    Интервал между позициями, мм

    RAL – 12: 200, RAL – 12М: 200, RAL – 16: 200, RAL – 16М: 200, RAL – 20: 200, RAL – 20М: 200

    Скорость быстрых перемещений по оси X, мм/мин

    RAL – 12: 1.2E+4, RAL – 12М: 1.2E+4, RAL – 16: 1.2E+4, RAL – 16М: 1.2E+4, RAL – 20: 1.2E+4, RAL – 20М: 1.2E+4

    Скорость быстрых перемещений по оси Z, мм/мин

    RAL – 12: 1.0E+4, RAL – 12М: 1.0E+4, RAL – 16: 1.0E+4, RAL – 16М: 1.0E+4, RAL – 20: 1.0E+4, RAL – 20М: 1.0E+4

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • Cистема управления Fanuc Oi-TD
    • Ползун шпинделя
    • Закрытый кожух
    • Инструментальная система
    • Стандартные держатели инструмента
    • Автоматическая система смазки направляющих с датчиком давления
    • Стандартный резцедержатель, 2 шт.
    • Конвейер для уборки стружки
    • Помпа подачи СОЖ (3 бар)
    • Теплообменник для электрического кабинета
    • Рабочее освещение
    • Блокировка двери
    • Защитное ограждение
    • 3-х цветная сигнальная лампа
    • Гидравлическая система
    • Устройство обдува конуса шпинделя при смене инструмента, управляемое M-кодом
    • Автоматическое отключение питания
    • Защитные кожухи на направляющих по осям X, Z
    • Масляное охлаждение шпинделя
    • Комплект выравнивающих пластин и болтов
    • Инструментальный ящик с инструментом для обслуживания станка
    • Инструкция по эксплуатации станка

    Дополнительные опции (не входят в стандартную комплектацию)

    • Угловой фиксатор инструмента
    • Система измерения детали

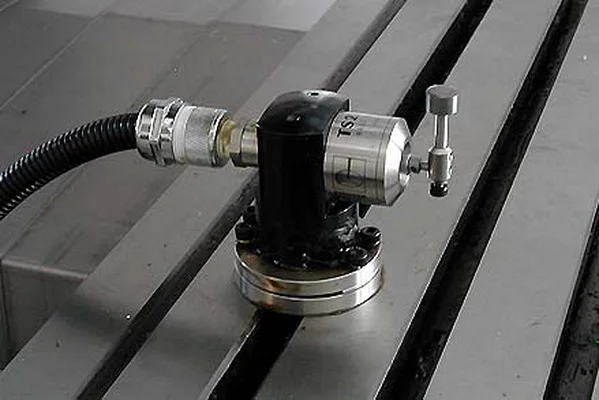

    • Система измерения инструмента
    • Шлифовальные головки
    • Воздушный кондиционер электрошкафа
    • Помпа СОЖ 6 бар
    • Помпа СОЖ 10 бар
    • Подача СОЖ через шпиндель
    • Фильтр для бака СОЖ
    • Маслоотделитель от СОЖ
    • Пистолет для подачи воздуха
    • Пистолет для подачи СОЖ
    • Оптические линейные шкалы Heidenhain (ось X = 0,005 мм)
    • Оптические линейные шкалы Heidenhain (ось Z = 0,005 мм)
    • Оптические линейные шкалы Fagor (ось X = 0,005 мм)
    • Оптические линейные шкалы Fagor (ось Z = 0,005 мм)
    • Трансформатор 440 В / 380 в / 220 в
    • Система измерения инструмента Renishaw
    • Система измерения заготовки Renishaw
    • Гидравлический 4-х кулачковый патрон – 1200 мм
    • OD tool holder – держатель инструмента для проходных резцов, квадрат
    • ID tool holder – держатель инструмента для расточного инструмента, круг
    • Boring holder – держатель инструмента для корпусного сверла, круг
    • Socket holder – держатель инструмента для расточных резцов, квадрат
    • Taper holder – держатель для резьбонарезного инструмента, круг
    • Шлифовальные головки типа A
    • Шлифовальные головки типа B
    • Угловая головка 90˚, ER40, 4000 об/мин, 47 нм
