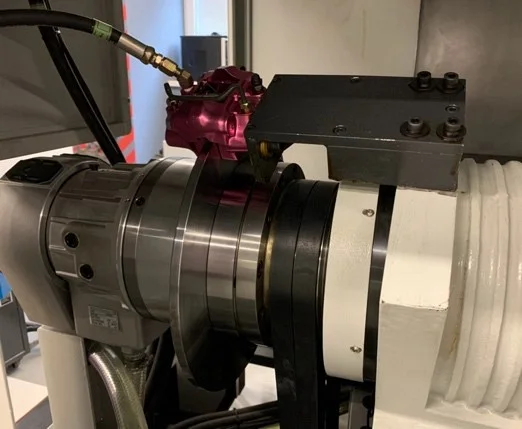

Токарно-фрезерные центры IRONMAC ITX-60Y/620, ITX-60Y/1000 — изображение 3
Токарно-фрезерные центры IRONMAC ITX-60Y/620, ITX-60Y/1000 — изображение 4
Токарно-фрезерные центры IRONMAC ITX-60Y/620, ITX-60Y/1000 — изображение 5
Токарно-фрезерные центры IRONMAC ITX-60Y/620, ITX-60Y/1000 — изображение 6
Токарно-фрезерные центры IRONMAC ITX-60Y/620, ITX-60Y/1000 — изображение 7

Токарно-фрезерные центры IRONMAC ITX-60Y/620, ITX-60Y/1000

Под заказ

  • Система ЧПУ

    ITX-60Y/1000: HCNC / Fanuc / Siemens, ITX-60Y/620: HCNC / Fanuc / Siemens

  • Мощность приводного инструмента, кВт

    ITX-60Y/1000: 3, ITX-60Y/620: 3

Токарно-фрезерные центры IRONMAC ITX-60Y/620, ITX-60Y/1000. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-4b9c3287add2 Категория: Бренд: IRONMAC Бренд:

Токарно-фрезерные центры IRONMAC ITX-60Y/620, ITX-60Y/1000. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: ITX-60Y/620 / ITX-60Y/1000

Назначение и применение

Токарно-фрезерные обрабатывающие центры серии ITX с осью Y предназначены для комплексной обработки сложных по конфигурации деталей с применением функции фрезерования, нарезания резьбы, а также. Это оборудование позволяет максимально повысить производительность и обеспечить минимальное участие оператора.

Токарные обрабатывающие центры серии ITX применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а также цветных металлов и сплавов.

Конструктивные особенности

  • Система ЧПУ HNC-818D
  • Станина
  • Шпиндель
  • Револьверная головка с приводным инструментом (BMT65)
  • Инструментальные блоки (BMT55)
  • Система измерения инструмента
  • Токарный патрон
  • Автоматическая система смазки
  • Конвейер для удаления стружки
  • Гидростанция

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Система ЧПУ

ITX-60Y/1000: HCNC / Fanuc / Siemens, ITX-60Y/620: HCNC / Fanuc / Siemens

Тип направляющих

ITX-60Y/1000: Качения, ITX-60Y/620: Качения

Макс. диаметр вращения, мм

ITX-60Y/1000: 600, ITX-60Y/620: 600

Скорость вращения приводного инструмента, об/мин

ITX-60Y/1000: 4000, ITX-60Y/620: 4000

Длина, мм

ITX-60Y/1000: 3600, ITX-60Y/620: 3200

Ширина, мм

ITX-60Y/1000: 2100, ITX-60Y/620: 2000

Высота, мм

ITX-60Y/1000: 2300, ITX-60Y/620: 2300

Вес, кг

ITX-60Y/1000: 6500, ITX-60Y/620: 5400

Угол наклона станины, °

ITX-60Y/1000: 35, ITX-60Y/620: 35

Инструментальная система
Мощность приводного инструмента, кВт

ITX-60Y/1000: 3, ITX-60Y/620: 3

Размер державки инструмента, мм

ITX-60Y/1000: 25, ITX-60Y/620: 25

Количество инструментов, шт.

ITX-60Y/1000: 12, ITX-60Y/620: 12

Максимальный диаметр расточного инструмента, мм

ITX-60Y/1000: 40, ITX-60Y/620: 40

Тип крепления инструментальных блоков

ITX-60Y/1000: BMT55, ITX-60Y/620: BMT55

Шпиндель
Частота вращения шпинделя, об/мин.

ITX-60Y/1000: 3000, ITX-60Y/620: 4000

Мощность шпинделя, кВт

ITX-60Y/1000: 22 / 30, ITX-60Y/620: 22 / 30

Диаметр патрона, дюймов

ITX-60Y/1000: 8, ITX-60Y/620: 8

Максимальный диаметр обработки прутка, мм

ITX-60Y/1000: 52, ITX-60Y/620: 52

Наличие противошпинделя

ITX-60Y/1000: Нет, ITX-60Y/620: Нет

Обработка детали
Максимальный диаметр точения, мм

ITX-60Y/1000: 430, ITX-60Y/620: 430

Задняя бабка
Конус

ITX-60Y/1000: А2-6, ITX-60Y/620: А2-6

Ход задней бабки, мм

ITX-60Y/1000: 1000, ITX-60Y/620: 620

Выдвижение пиноли задней бабки, мм

ITX-60Y/1000: 100, ITX-60Y/620: 100

Приводной инструмент
Приводной инструмент

ITX-60Y/1000: есть, ITX-60Y/620: есть

Инструментальный резцедержатель
Тип револьверной головки

ITX-60Y/1000: BMT55, ITX-60Y/620: BMT55

Перемещения и направляющие
По оси X, мм

ITX-60Y/1000: 250, ITX-60Y/620: 250

По оси Z, мм

ITX-60Y/1000: 1000, ITX-60Y/620: 620

Наличие оси Y

ITX-60Y/1000: есть, ITX-60Y/620: есть

По оси Y, мм

ITX-60Y/1000: 50, ITX-60Y/620: 50

Больше характеристик
Макс. длина точения, мм

ITX-60Y/1000: 620, ITX-60Y/620: 620

Диаметр отверстия шпинделя, мм

ITX-60Y/1000: 66, ITX-60Y/620: 66

Макс. крутящий момент на шпинделе, Нм

ITX-60Y/1000: 143, ITX-60Y/620: 143

Конус пиноли задней бабки

ITX-60Y/1000: MT5, ITX-60Y/620: MT3

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ HNC-818D
  • Гидравлический 3-х кулачковый патрон главного шпинделя – 200 мм (8”)
  • Главный шпиндель – 4000 об/мин
  • Направляющие качения (роликовые)
  • Частота вращения приводного инструмента – 4000 об/мин
  • Револьверная головка с приводным креплением инструмента типа BMT55 ER32 – 12 позиций
  • Блок приводной (BMT55 tool holder 0°), 2 шт.
  • Блок приводной (BMT55 tool holder 90°), 2 шт.
  • Система измерения Renishaw HPMA
  • Подготовка под автоподатчик прутка DH-65/65L
  • Маслоотделитель
  • Пистолет воздух / СОЖ
  • Комплект твердых кулачков
  • Комплект мягких кулачков
  • Вращающийся упорный центр
  • Гидравлическая станция
  • Конвейер для стружки / корзина
  • Полностью закрытая зона обработки
  • Централизованная автоматическая система смазки
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Педаль управления гидравлическими узлами
  • Система подачи СОЖ с давлением 18 бар
  • Регулировочные болты и опоры
  • Инструкция по эксплуатации на русском языке

Дополнительные опции (не входят в стандартную комплектацию)

  • Fanuc + Manual Guide I
  • Система ЧПУ SIEMENS Sinumerik 828D
  • Автоподатчик прутка DH-65/65L
  • Уловитель масляного тумана
  • Уловитель готовых деталей
