Сверлильно-присадочный центр с ЧПУ Nanxing NСB612DPL

Сверлильно-присадочный центр с ЧПУ Nanxing NСB612DPL.

Модель: NСB612DPL

Назначение и применение

NCB612DPL – это современная высокопроизводительная шестисторонняя сверлильно-присадочная ячейка с ЧПУ.

По своей сути это два независимых трехголовых станка с расположением на одной станине. Ячейка предназначена для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных деталей с 6 сторон, а также фрезеровки технологических отверстий и пазов под заднюю стенку. Центр оснащен верхними и нижними фрезерными шпинделя-ми для обработки деталей без переворота.

Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек.

Конструктивные особенности

• Технология производства станин и порталов

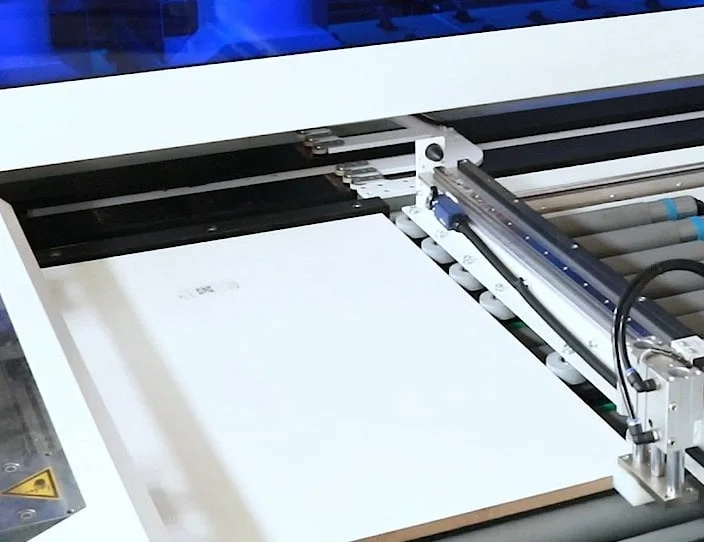

• Загрузка и выгрузка деталей
• Органы машинного зрения (IP камеры для считывания бирки)
• Автоматическая базирующая ситема
• Автоматический обдув зажимов перед базировкой
• Автоматическая система прижимов деталей при перемещении
• Система измерения ширины деталей на входе в станок
• Верхние сверлильно-присадочные головы (4 шт.)
• Нижние сверлильно-присадочные головы (2 шт.)
• Верхние и нижние фрезерные электрошпиндели
• Система автоматических вертикальных пневматических прижимов деталей при обработке
• Высокоскоростные серводвигатели INOVANCE
• Косозубые передачи шестерня – рейка по осям X / Y
• Шарико-винтовые передачи по осям Z
• Высокоточные линейные направляющие и прецизионные подшипники с дополнительной защитой "PROTECTIVE TAPE"
• Японские планетарные редукторы по осям X / Y
• Изолированный шкаф с электрокомпонентами управления
• ОПЕРАЦИОННАЯ СИСТЕМА SYNTEC (ТАЙВАНЬ)

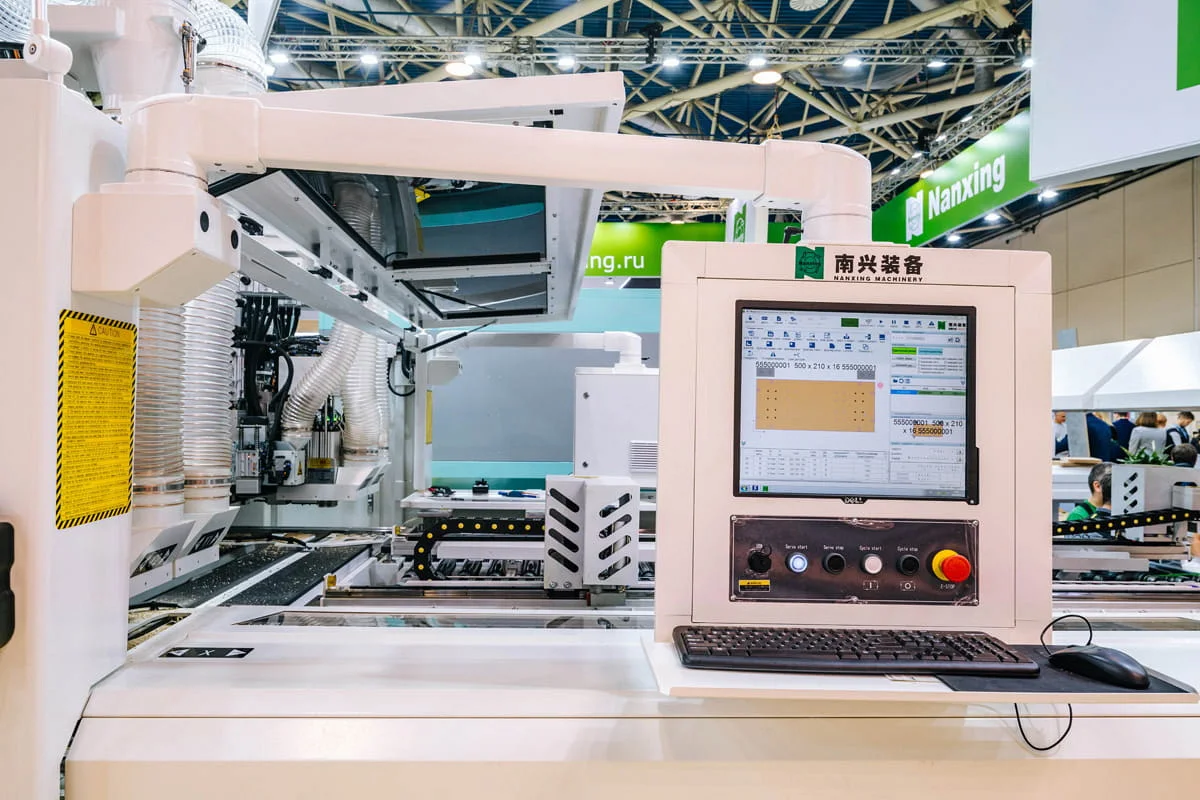

• Мобильные стойки управления (2 шт.)
• Штатное программное обеспечение + статистические отчеты
• 100% адаптация для работы с конструкторскими программными продуктами
• Промышленный вихревой насос
• Система подготовки сжатого воздуха с осушителем и встроенным ресивером
• Защитные кабелеукладчики
• Сверхгибкие силовые кабели “igus” (Германия)
• Автоматическая станция централизованной смазки
• Смазка присадочных голов и труднодоступных узлов
• Уловители излишков смазки
• Системы защиты для безопасной эксплуатации оборудования
• Стартовый комплект инструмента
• Инструмент для обслуживания станка
• Лёгкий доступ для обслуживания и настройки
• Система удаленной диагностики (TELESERVIS)
