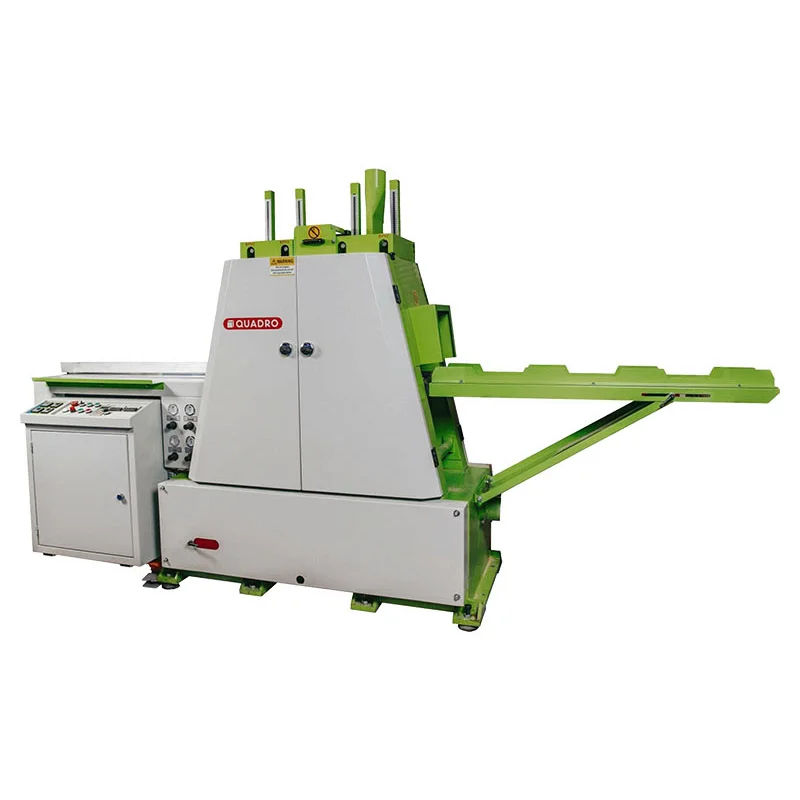

Рамнопильный станок QUADRO. Серия FRAME SAW

2 158 021 ₽

    Рамнопильный станок QUADRO. Серия FRAME SAW. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

    Артикул: 330197 Категория: Бренд: QUADRO Бренд:

    Рамнопильный станок QUADRO. Серия FRAME SAW. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

    Модель: FR-20-20 / FR-20-25 / FR-30-20 / FR-30-25 / FR-40-20

    Назначение и применение

    Для производства высококачественных ламелей с качеством обработанной поверхности готовой под склейку.

    Рамнопильный ламельный рамный станок QUADRO FRAME SAW идеально подходит в качестве оборудования для производства паркета, паркетной доски, инженерной доски, тарной дощечки и других столярных изделий. Также он может использоваться как станок для карандашной дощечки или карандашной заготовки. Станок для изготовления жалюзи, музыкальных инструментов, заготовок для лыжи.

    Получаемые изделия

    Схемы обработки на примере модели FR-15-20

    Конструктивные особенности

    • Высокая точность пиления до 0,1 мм

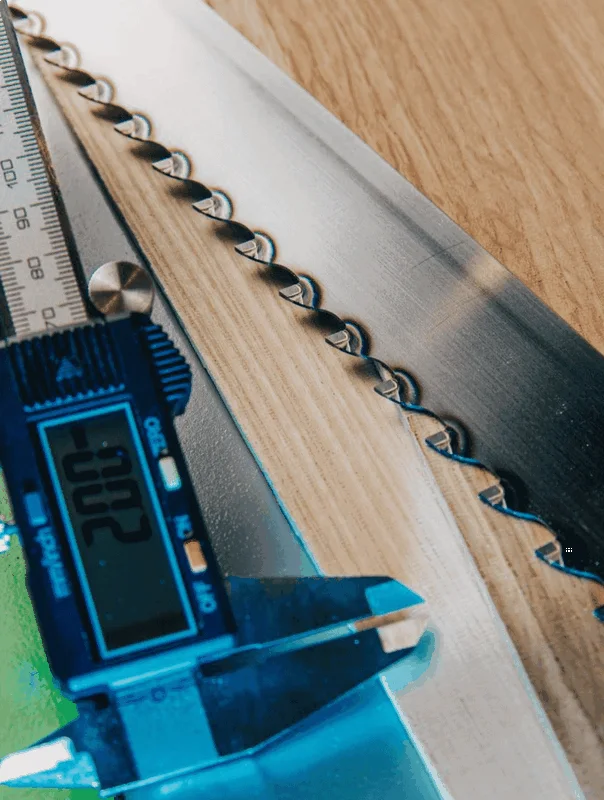

    • Постав пильных полотен
    • Литая станина станка
    • Высокоточная конструкция станка

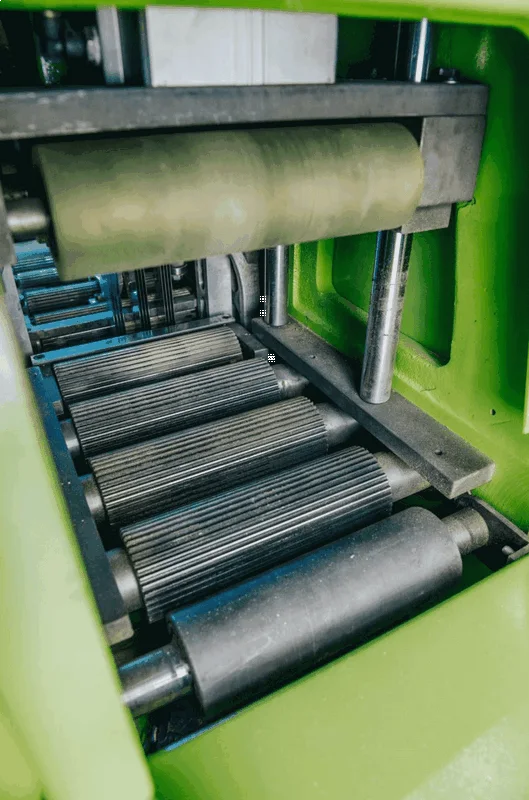

    • Система подачи
    • Регулировка прижимов

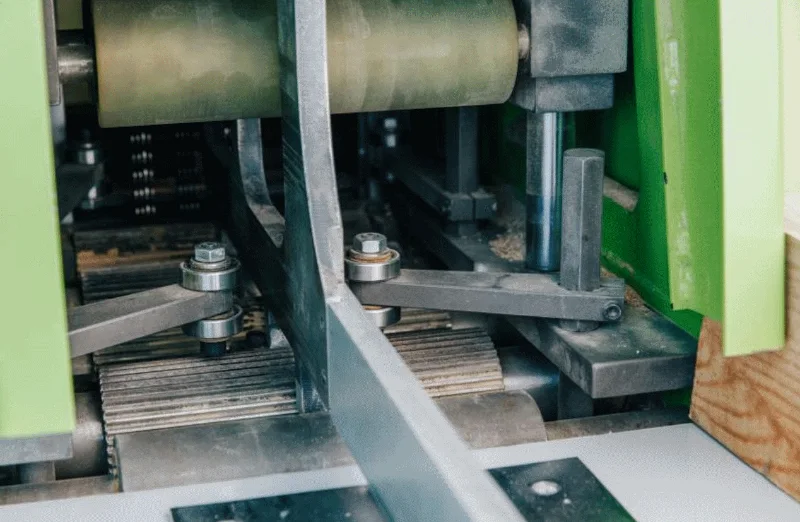

    • Прижимная группа боковых и верхних роликов

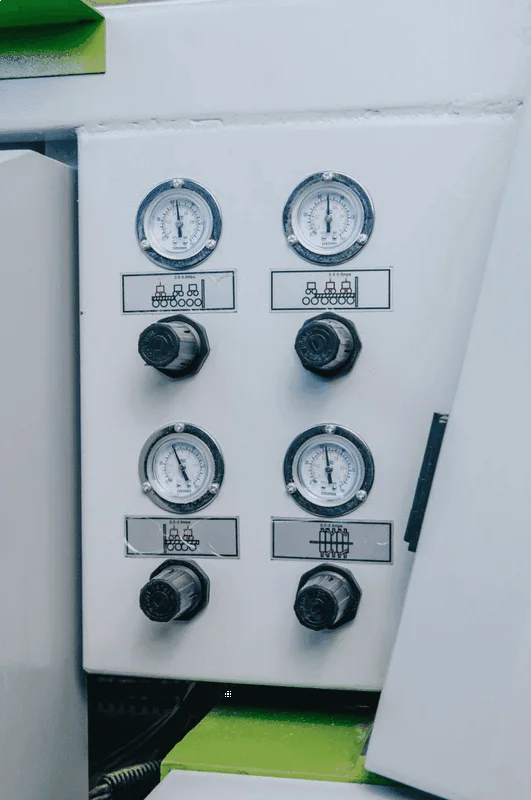

    • Регуляторы давления
    • Датчики температуры
    • Система смазки
    • Регулировка скорости подачи материала
    • Защита от перегрузки главного двигателя
    • Система охлаждения и удаления опилок
    • Многоканальная направляющая

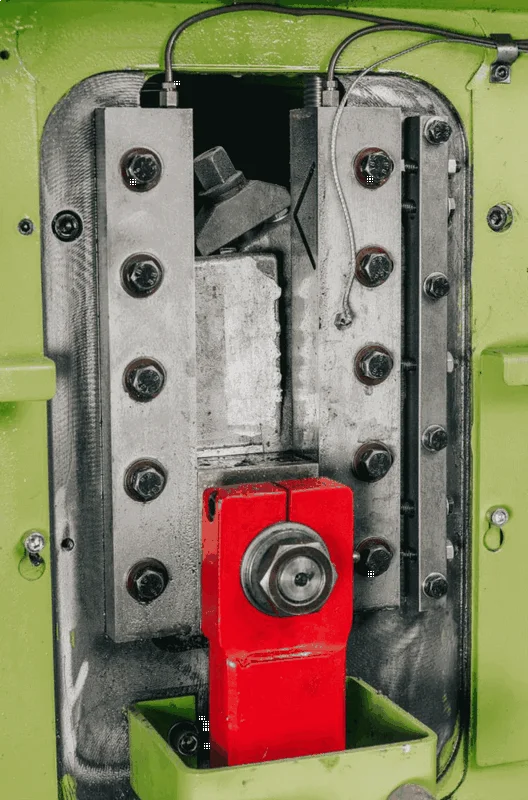

    • Надежная пильная рама

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Цена для серии указана по странице поставщика. Стоимость выбранной модификации и комплектации требует уточнения.

    Основные характеристики
    Макс. длина заготовки, мм

    FR-20-20: не ограничена, FR-20-25: не ограничена, FR-30-20: не ограничена, FR-30-25: не ограничена, FR-40-20: не ограничена

    Скорость подачи, м/мин

    FR-20-20: 0,1 – 1,5, FR-20-25: 0,1 – 1,5, FR-30-20: 0,1 – 1,5, FR-30-25: 0,1 – 1,5, FR-40-20: 0,1 – 1,5

    Высота пропила, мм

    FR-20-20: 250, FR-20-25: 250, FR-30-20: 250, FR-30-25: 250, FR-40-20: 250

    Минимальная длина заготовки, мм

    FR-20-20: 300 (180), FR-20-25: 300 (180), FR-30-20: 300 (180), FR-30-25: 300 (180), FR-40-20: 300 (180)

    Давление сжатого воздуха, бар

    FR-20-20: 6, FR-20-25: 6, FR-30-20: 6, FR-30-25: 6, FR-40-20: 6

    Длина, мм

    FR-20-20: 3600, FR-20-25: 3600, FR-30-20: 3600, FR-30-25: 3600, FR-40-20: 3600

    Ширина, мм

    FR-20-20: 930, FR-20-25: 930, FR-30-20: 1030, FR-30-25: 1030, FR-40-20: 1150

    Высота, мм

    FR-20-20: 2500, FR-20-25: 2500, FR-30-20: 2500, FR-30-25: 2500, FR-40-20: 2500

    Вес, кг

    FR-20-20: 2700, FR-20-25: 2700, FR-30-20: 3200, FR-30-25: 3200, FR-40-20: 3600

    Двигатели
    Мощность главного привода, кВт

    FR-20-20: 18, FR-20-25: 18, FR-30-20: 21, FR-30-25: 21, FR-40-20: 22

    Резка
    Мощность пильного вала, кВт

    FR-20-20: 18, FR-20-25: 18, FR-30-20: 21, FR-30-25: 21, FR-40-20: 22

    Ширина пропила, мм

    FR-20-20: 1,1; 1,25; 1,4, FR-20-25: 1,1; 1,25; 1,4, FR-30-20: 1,1; 1,25; 1,4, FR-30-25: 1,1; 1,25; 1,4, FR-40-20: 1,1; 1,25; 1,4

    Количество пильных полотен, шт.

    FR-20-20: 24, FR-20-25: 24, FR-30-20: 24, FR-30-25: 24, FR-40-20: 24

    Обработка детали
    Минимальная толщина получаемой ламели, мм

    FR-20-20: 2, FR-20-25: 2, FR-30-20: 2, FR-30-25: 2, FR-40-20: 2

    Ширина заготовки при боковой линейке, мм

    FR-20-20: 60 – 200, FR-20-25: 60 – 200, FR-30-20: 160 – 300, FR-30-25: 160 – 300, FR-40-20: 160 – 400

    Ширина заготовки при центральной линейке, мм

    FR-20-20: 2 х 30 – 90, FR-20-25: 2 х 30 – 90, FR-30-20: 2 х 30 – 140, FR-30-25: 2 х 30 – 140, FR-40-20: 2 х 30 – 190

    Точности
    Точность пиления при высоте заготовки (до 120 мм), мм

    FR-20-20: ± 0,1, FR-20-25: ± 0,1, FR-30-20: ± 0,1, FR-30-25: ± 0,1, FR-40-20: ± 0,1

    Пневмосистема
    Расход воздуха, л/мин

    FR-20-20: ≈21666,666667, FR-20-25: ≈21666,666667, FR-30-20: ≈21666,666667, FR-30-25: ≈21666,666667, FR-40-20: ≈21666,666667

    Перемещения и направляющие
    Ход пильной рамы, мм

    FR-20-20: 210, FR-20-25: 210, FR-30-20: 210, FR-30-25: 210, FR-40-20: 210

    Частота ходов, шт./мин

    FR-20-20: 480, FR-20-25: 480, FR-30-20: 480, FR-30-25: 480, FR-40-20: 480

    Подача материала
    Тип подачи

    FR-20-20: Вальцовая, FR-20-25: Вальцовая, FR-30-20: Вальцовая, FR-30-25: Вальцовая, FR-40-20: Вальцовая

    Ширина приемного окна, мм

    FR-20-20: 150 – 400, FR-20-25: 150 – 400, FR-30-20: 150 – 400, FR-30-25: 150 – 400, FR-40-20: 150 – 400

    Больше характеристик
    Толщина заготовки, мм

    FR-20-20: 30 – 200, FR-20-25: 30 – 250, FR-30-20: 30 – 200, FR-30-25: 30 – 250, FR-40-20: 30 – 200

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Дополнительные опции (не входят в стандартную комплектацию)

    • Пильное полотно
    • Многоканальная направляющая
    • Пильная рамка
    • Проставки
    • Автоматический заточной станок
    • Автоподатчик для коротких заготовок
