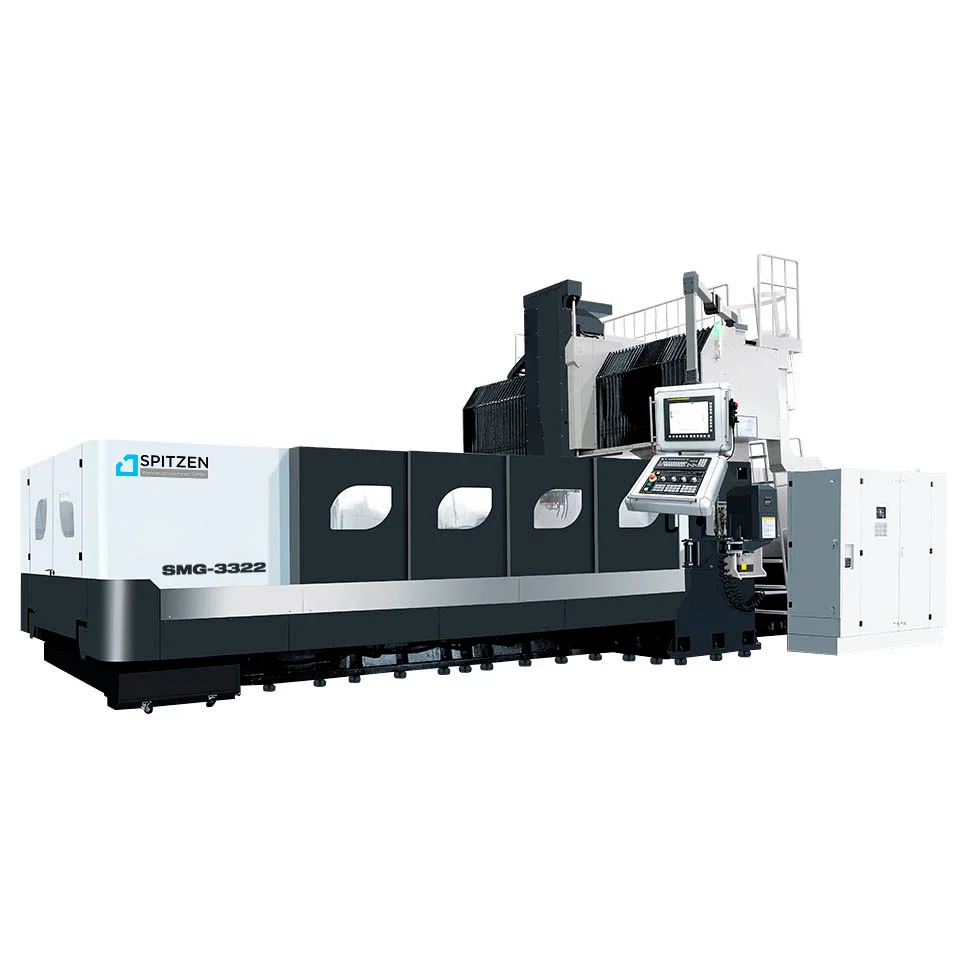

Портальные фрезерные центры SPITZEN SMG-22
Портальные фрезерные центры SPITZEN SMG-22 — изображение 2

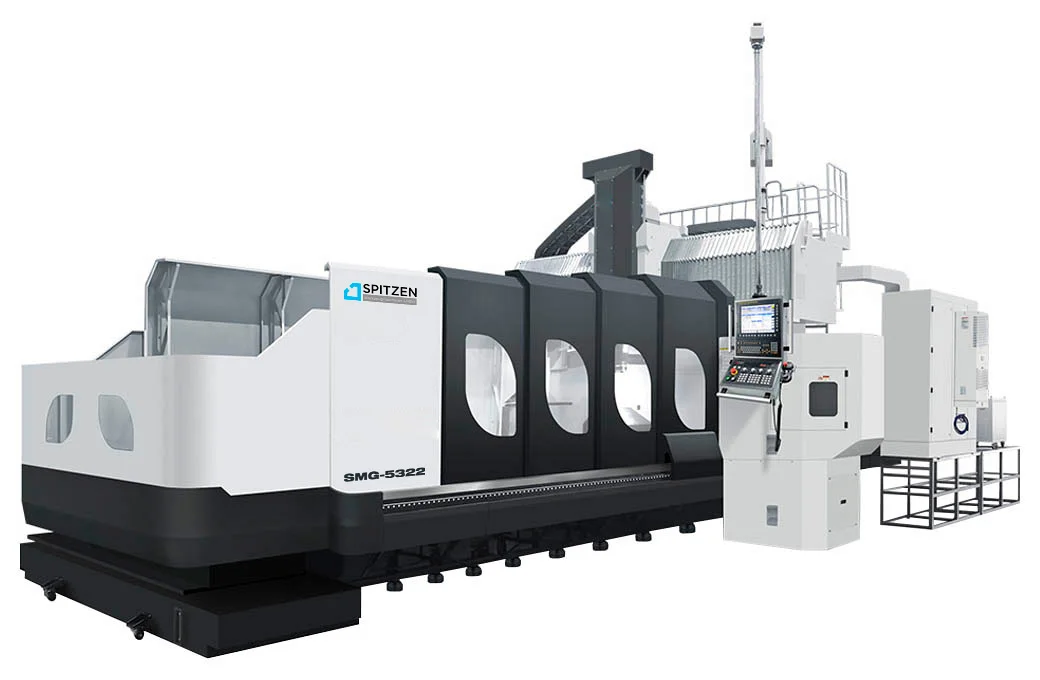

Портальные фрезерные центры SPITZEN SMG-22 — изображение 3

Портальные фрезерные центры SPITZEN SMG-22

72 056 793 ₽

  • Размеры рабочего стола, мм

    SMG-3322: 2200 x 3350, SMG-4322: 2200 x 4350, SMG-5322: 2200 x 5350

Портальные фрезерные центры SPITZEN SMG-22. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

Артикул: kami-54e0e24f812e Категория: Бренд: SPITZEN Бренд:

Портальные фрезерные центры SPITZEN SMG-22. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

Модель: SMG-3322 / SMG-4322 / SMG-5322

Назначение и применение

Портально-фрезерные обрабатывающие центры позволяют вести комплексную механическую обработку* поверхностей заготовки различными способами:

Портально-фрезерные центры серии SMG-22 широко используются в аэрокосмической отрасли, кораблестроении, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Конструктивные особенности

  • Станина
  • Колонна
  • Шпиндель
  • Поддержка ходового винта
  • Линейные направляющие
  • Система балансировки корпуса шпинделя
  • Рабочее LED освещение
  • Пневматическая система SMC, Япония
  • Система смазки LUBE
  • Воздушные трубки SMC, Япония или LEGRIS, Франция
  • Кабель-каналы IGUS, Германия
  • Система кондиционирования масла TNP
  • Конвейер для уборки стружки фирмы KEYARROW, Тайвань
  • Кожухи ходовых винтов и направляющих
  • Система ЧПУ Fanuc
  • Кабинеты высокого и низкого напряжения
  • Электронные компоненты Schneider, OMRON, IDEC, PHOENIX
  • Операционная панель и пульт управления с электронным маховиком
  • Кабеля IGUS, Германия

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Цена для серии указана по странице поставщика. Стоимость выбранной модификации и комплектации требует уточнения.

Основные характеристики
Система ЧПУ

SMG-3322: Fanuc, SMG-4322: Fanuc, SMG-5322: Fanuc

Расстояние между колоннами, мм

SMG-3322: 2550, SMG-4322: 2550, SMG-5322: 2550

Тип привода

SMG-3322: Редуктор, SMG-4322: Редуктор, SMG-5322: Редуктор

Напряжение, В

SMG-3322: 380, SMG-4322: 380, SMG-5322: 380

Длина, мм

SMG-3322: 9120, SMG-4322: 11 120, SMG-5322: 13 120

Ширина, мм

SMG-3322: 6488, SMG-4322: 6488, SMG-5322: 6488

Высота, мм

SMG-3322: 4835, SMG-4322: 4835, SMG-5322: 4835

Вес, кг

SMG-3322: 42 000, SMG-4322: 47 000, SMG-5322: 52 000

Повторяемость
Повторяемость, мм

SMG-3322: ±0,02, SMG-4322: ±0,025, SMG-5322: ±0,03

Инструментальная система
Максимальная длина устанавливаемого инструмента, мм

SMG-3322: 350, SMG-4322: 350, SMG-5322: 350

Вес инструмента, кг

SMG-3322: 20, SMG-4322: 20, SMG-5322: 20

Выбор инструмента

SMG-3322: по кратчайшему направлению, SMG-4322: по кратчайшему направлению, SMG-5322: по кратчайшему направлению

Объем инструментального магазина, шт.

SMG-3322: 32 / 40 / 60, SMG-4322: 32 / 40 / 60, SMG-5322: 32 / 40 / 60

Максимальный диаметр инструмента при полной загрузке / через один, мм

SMG-3322: 110 / 225, SMG-4322: 110 / 225, SMG-5322: 110 / 225

Энергопотребление
Потребляемая мощность, кВА

SMG-3322: 60, SMG-4322: 60, SMG-5322: 60

Двигатели
Мощность главного двигателя пост./30 мин, кВт

SMG-3322: 22 / 54, SMG-4322: 22 / 54, SMG-5322: 22 / 54

Точность позиционирования
Точность позиционирования, мм

SMG-3322: ±0,025, SMG-4322: ±0,03, SMG-5322: ±0,04

Шпиндель
Частота вращения шпинделя, об/мин.

SMG-3322: 6000, SMG-4322: 6000, SMG-5322: 6000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

SMG-3322: 235 – 1235, SMG-4322: 235 – 1235, SMG-5322: 235 – 1235

Крутящий момент шпинделя (пост.), Нм

SMG-3322: 770 / 1890, SMG-4322: 770 / 1890, SMG-5322: 770 / 1890

Рабочий стол
Размеры рабочего стола, мм

SMG-3322: 2200 x 3350, SMG-4322: 2200 x 4350, SMG-5322: 2200 x 5350

T-пазы (Ширина x Дистанция x Кол-во), мм

SMG-3322: 28 х 250 x 13, SMG-4322: 28 х 250 x 17, SMG-5322: 28 х 250 x 21

Максимальная нагрузка на стол, кг/м²

SMG-3322: 15 000, SMG-4322: 18 000, SMG-5322: 21 000

Задняя бабка
Конус

SMG-3322: BT50 / BBT50, SMG-4322: BT50 / BBT50, SMG-5322: BT50 / BBT50

Перемещения и направляющие
По оси X, мм

SMG-3322: 3200, SMG-4322: 4200, SMG-5322: 5100

По оси Z, мм

SMG-3322: 1000, SMG-4322: 1000, SMG-5322: 1000

По оси Y, мм

SMG-3322: 3000, SMG-4322: 3000, SMG-5322: 3000

Тип направляющих по оси Z

SMG-3322: Качения, SMG-4322: Качения, SMG-5322: Качения

Тип направляющих по осям X/Y

SMG-3322: Качения, SMG-4322: Качения, SMG-5322: Качения

Диаметр и шаг ШВП, мм

SMG-3322: Ø80 х 20 / Ø53 х 20 / Ø50 х 10, SMG-4322: Ø80 х 20 / Ø63 х 20 / Ø50 х 10, SMG-5322: Ø80 х 20 / Ø63 х 20 / Ø50 х 10

Количество направляющих по осям X/Y, шт.

SMG-3322: 4 / 3, SMG-4322: 4 / 3, SMG-5322: 4 / 3

Ширина направляющих по осям X/Y, мм

SMG-3322: 55 + 45 / 55, SMG-4322: 55 + 45 / 55, SMG-5322: 55 + 45 / 55

Больше характеристик
Скорость быстрых перемещений по оси X, мм/мин

SMG-3322: 15000, SMG-4322: 12000, SMG-5322: 12000

Скорость быстрых перемещений по оси Y, мм/мин

SMG-3322: 15000, SMG-4322: 12000, SMG-5322: 12000

Скорость быстрых перемещений по оси Z, мм/мин

SMG-3322: 12000, SMG-4322: 12000, SMG-5322: 12000

Максимальная скорость подачи X/Y/Z

SMG-3322: 8, SMG-4322: 8, SMG-5322: 8

Манипуляторного типа

SMG-3322: да, SMG-4322: да, SMG-5322: да

Частота тока, Гц

SMG-3322: 50, SMG-4322: 50, SMG-5322: 50

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ Fanuc 0i-MF, тип 1
  • Трансформатор
  • Функция автоматического отключения
  • Трехцветная сигнальная лампа
  • Рабочее освещение
  • Пульт управления с электронным маховичком на гибком проводе (MPG)
  • Концевой выключатель защитной двери
  • Раздельные электрокабинеты высокого / низкого напряжения
  • Редуктор BF / GTP
  • Масляное охлаждение шпинделя
  • Централизованная система смазки
  • Пневматическая система
  • Герметичный шпиндель
  • Функция жесткого нарезания резьбы
  • Обдув шпинделя
  • Система подачи СОЖ
  • Пневматический пистолет / пистолет полива СОЖ
  • Телескопическая защита направляющих по оси X и гофра-защита по оси Y
  • Теплообменник электрического кабинета
  • Инструмент для обслуживания станка
  • Регулировочные болты и опоры
  • Двойной шнековый конвейер для стружки
  • Конвейер для уборки стружки + корзина
  • Ножная педаль для снятия инструмента
  • Система автоматической смены инструмента на 32 позиции
  • Панель управления на поворотном кронштейне
  • Полузакрытая зона обработки
  • Инструкция по эксплуатации станка

Дополнительные опции (не входят в стандартную комплектацию)

  • Измерительные системы
  • Cистема интеллектуальной компенсации шпинделя
  • Cистема интеллектуальной 3-х осевой температурной компенсации для систем FANUC / MITSUBISHI
  • Оптические линейки FAGOR и HEIDENHAIN
  • Система подачи СОЖ через шпиндель
  • Увеличение хода по оси Z до 1500 мм
  • Прокачка СОЖ через держатель инструмента
  • Устройство измерения инструмента Renishaw датчик TS-27R
  • Датчик привязки и измерения детали Renishaw OMP40, OMP 60, RMP40, RMP60
  • Оптические линейки для осей X, Y, Z
  • Маслоотделитель
  • Поворотный стол (4 ось)
  • Автоматические головы SETCO, США
  • Система автоматической смены универсальной головки
  • 5-осевая фрезерная головка
  • Система автоматической смены инструмента на 32, 40, 60 или 80 позиций
  • Полностью закрытая зона обработки с крышей
