Оптоволоконный лазерный станок MetalTec T-6016 (1500W)
Оптоволоконный лазерный станок MetalTec T-6016 (1500W) — изображение 2
Оптоволоконный лазерный станок MetalTec T-6016 (1500W) — изображение 3
Оптоволоконный лазерный станок MetalTec T-6016 (1500W) — изображение 4
Оптоволоконный лазерный станок MetalTec T-6016 (1500W) — изображение 5

Оптоволоконный лазерный станок MetalTec T-6016 (1500W)

4 919 117 ₽

  • Длина труб (максимальная), мм

    6000

  • Диаметр труб, мм

    20 - 160

  • Мощность лазера, Вт

    1500

  • Производитель источника

    MAXPHOTONICS

Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

Артикул: MT T6016 1500 Категория: Бренд: MetalTec Бренд:

НАЗНАЧЕНИЕ:

Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

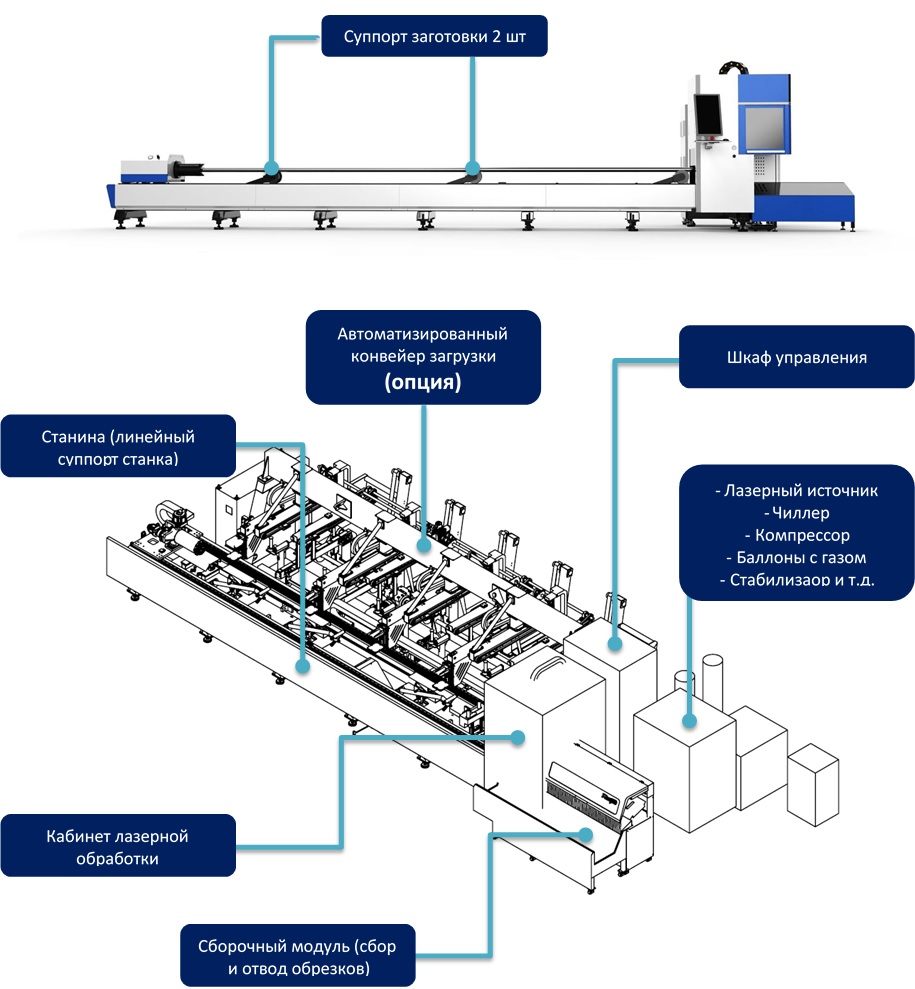

КОНСТРУКТИВНАЯ СХЕМА СТАНКА:

СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:

Материал Толщина (мм) Скорость резки (м/мин) Рабочий газ Давление газа Тип сопла Высота фокуса
Углеродистая сталь 1 22 N2 12 1.5S 0,5
3 3,6 O2 0,6 1.0D 1
6 1,4 0,6 1.5D 1
8 1,2 0,6 1.5D 1
10 1 0,6 2.0D 1
12 0,8 0,6 2.5D 1
14 0,65 0,6 3.0D 1
16 0,5 0,6 3.0D 1
Нержавеющая сталь 1 25 N2 12 1.5S 0,5
2 8 14 2.0S 0,5
3 4,5 16 2.5S 0,5
4,5 1,5 18 3.0S 0,5
5,5 0,8 18 3.0S 0,5
Алюминий 1 18 N2 12 1.5S 0,5
2 6 14 2.0S 0,5
3 2,5 15 2.5S 0,5
4 0,8 17 3.0S 0,5
Медь / Латунь 1 15 N2 14 1.5S 0,5
2 5 16 2.0S 0,5
3 1,8 18 2.5S 0,5
4 1 20 3.0S 0,5



Конструктивные особенности

ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.

Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.

В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
ПНЕВМАТИЧЕСКИЙ ПРИВОДНОЙ ЗАХВАТ
  • Высокая несущая способность
  • Ролики с полным пневмоприводом увеличивает надежность зажима патрона и его несущую способность.
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ
Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение.
АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА
Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб.
ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК

Обеспечивает  стабильный зажим различных труб и профилей.

  • Высокая жесткость зажима
  • Противоскользящий захват предотвращает срыв трубы.
  • Легкая настройка
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE
Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)

Преимущества планетарного редуктора:

  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция –  вдвое компактней и легче редукторов других видов;
  • Не требуют обслуживания в процессе эксплуатации
ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000

Станок оснащён лазерной головкой METALTEC, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ)
Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac (Япония)
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A / HK

Автоматический чиллер для охлаждения излучателей лазерных станков.

Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ
Экран из закаленного стекла высокой четкости.
Основные характеристики
Датчик высоты

Автоматический

Электрокомпоненты

SCHNEIDER (Франция)

Редуктор

SHIMPO-NIDEC (Япония)

Система управления

TubesT-Lite

Точность повторного позиционирования, мм

±0,02

Ускорение

1,2 G

Вид охлаждения

Чиллер HAN LI / S&A / HK (Китай)

Пневматические элементы

SMC/AirTac (Япония)

Длина труб (максимальная), мм

6000

Передача по осям

Шестерня – рейка

Диаметр труб, мм

20 – 160

Энергопотребление
Напряжение, В / Частота, Гц

380 / 50

Лазер
Длина волны лазера, мм

1070

Гарантия на лазерный источник

2 года

Мощность лазера, Вт

1500

Режущая голова

RAYTOOLS / METALTEC CH3000

Срок работы лазера, ч

До 100 000

Тип лазера

Оптоволоконный лазер

Настройка фокусного расстояния

Автофокус

Производитель источника

MAXPHOTONICS

Двигатели
Серводвигатель по оси W2, кВт

FUJI 1,5 кВт (Япония)

Сервовигатели по осям W1, кВт

FUJI 2 кВт (Япония)

Сервовигатели по осям Y2, кВт

FUJI 2 кВт (Япония)

Серводвигатель по оси X, кВт

FUJI 1 кВт (Япония)

Серводвигатель по оси Z, кВт

FUJI 0,4 кВт (Япония)

Резка
Максимальная скорость холостого хода, м/мин

до 100

Максимальная скорость резки, м/мин

до 30

Минимальная ширина резки, мм

0,12

Точность позиционирования
Точность позиционирования, мм

±0,03

Перемещение суппорта
Направляющие по осям

Роликовые квадратного сечения

Больше характеристик
Длина упаковки, мм

8500

Ширина упаковки, мм

2100

Высота упаковки, мм

2500

Вес упаковки, кг

3000

Гарантия

2 года

Вес

3000 кг

Габариты

8500 × 2100 × 2500 мм
