Обрабатывающий центр с ЧПУ WoodTec VPS 1330

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка площадок под направляющие производится на металлообрабатывающих центрах с ЧПУ за один установ, что обеспечивает высокую геометрическую точность.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ PMI

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены картриджами, обеспечивающими автоматическую смазку.

ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКОВИНТОВАЯ ПАРА WMH HERION (ГЕРМАНИЯ)

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У WMH HERION (ГЕРМАНИЯ)

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

РАБОЧИЕ СТОЛЫ И ПОДУШКИ SCHMALZ (ГЕРМАНИЯ)

Вакуумные подушки – специальные присоски, применяющиеся в оборудовании для производства мебели. Под действием вакуума, они удерживают заготовку в заданной позиции независимо от интенсивности обработки. Профили на которые устанавливаются вакуумные подушки, сделанные из алюминия и имеют внутри камеры для вакуума с магнитными клапанами, что позволяет полностью избавиться от внешних шлангов.

ВАКУУМНЫЙ НАСОС РОТОРНО-ПАЛСТИНЧАТОГО ТИПА

В комплекте со станком может поставляться современный вакуумный насос роторно-пластинчатого типа мощностью 7,5 кВт и производительностью 250 м³/час.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ HSD (ИТАЛИЯ) 9 КВТ – 24 000 ОБ/МИН

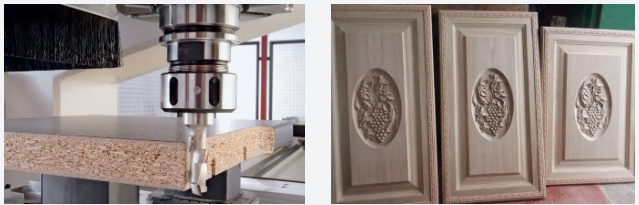

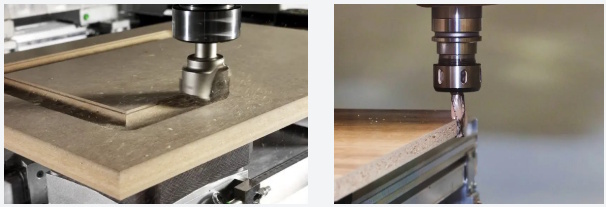

Высокая частота вращения (24 000 об/мин) и оптимальная мощность дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы станка. Позволяет использовать его даже в условиях повышенных температур при работе на низких оборотах не опасаясь повреждений из-за перегрева. В шпинделе установлены необслуживаемые керамические подшипники, рассчитанные на работу в тяжелых условиях.

СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ГРУППА HSD (ИТАЛИЯ)

12 шпинделей для сверления;
Вертикальные шпинделя: 9 штук;
Горизонтальные шпинделя 3 штуки: направление X: 1X1, направление Y: 1;
Пазовальная пила 120 мм.

СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ)

На сегодня в мире эталоном качества и надежности в сервоприводах являются двигатели Yaskawa. Имеющими многоразрядный датчик положения и оперативной функцией автоматической подстройки. А 32-х разрядный RISC-процессор сервосистемы обеспечивает быстрое регулирование по скорости и по току, что делает невозможным практически накопление ошибок даже на самых высоких скоростях. Мы поставили именно их для перемещения по осям Y, X и Z в станок и теперь можем быть уверенны в скорости, точности и надежности.

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ) ПО ОСЯМ X, Y

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы Shimpo позволили значительно улучшить показатели оборудования, а именно:

• • Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Получить гораздо более высокий КПД;
  • Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
  • Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

ИНСТРУМЕТАЛЬНЫЙ МАГАЗИН НА 8 ПОЗИЦИЙ

Инструментальный магазин карусельного типа устанавливается на консоли и позволяет осуществлять смену инструмента в кратчайшее время.

АВТОМАТИЧЕСКИЙ ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

ПУЛЬТ УПРАВЛЕНИЯ

Удобное управление станком и точное позиционирование с помощью выносного пульта управления.

АСПИРАЦИОННЫЙ КОЖУХ

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки.

СИСТЕМА УПРАВЛЕНИЯ

Интеллектуальное промышленное компьютерное управление. Простая комбинация с разными типами станков; конструкция «все в одном» — не требуется дополнительное управляющее оборудование.
