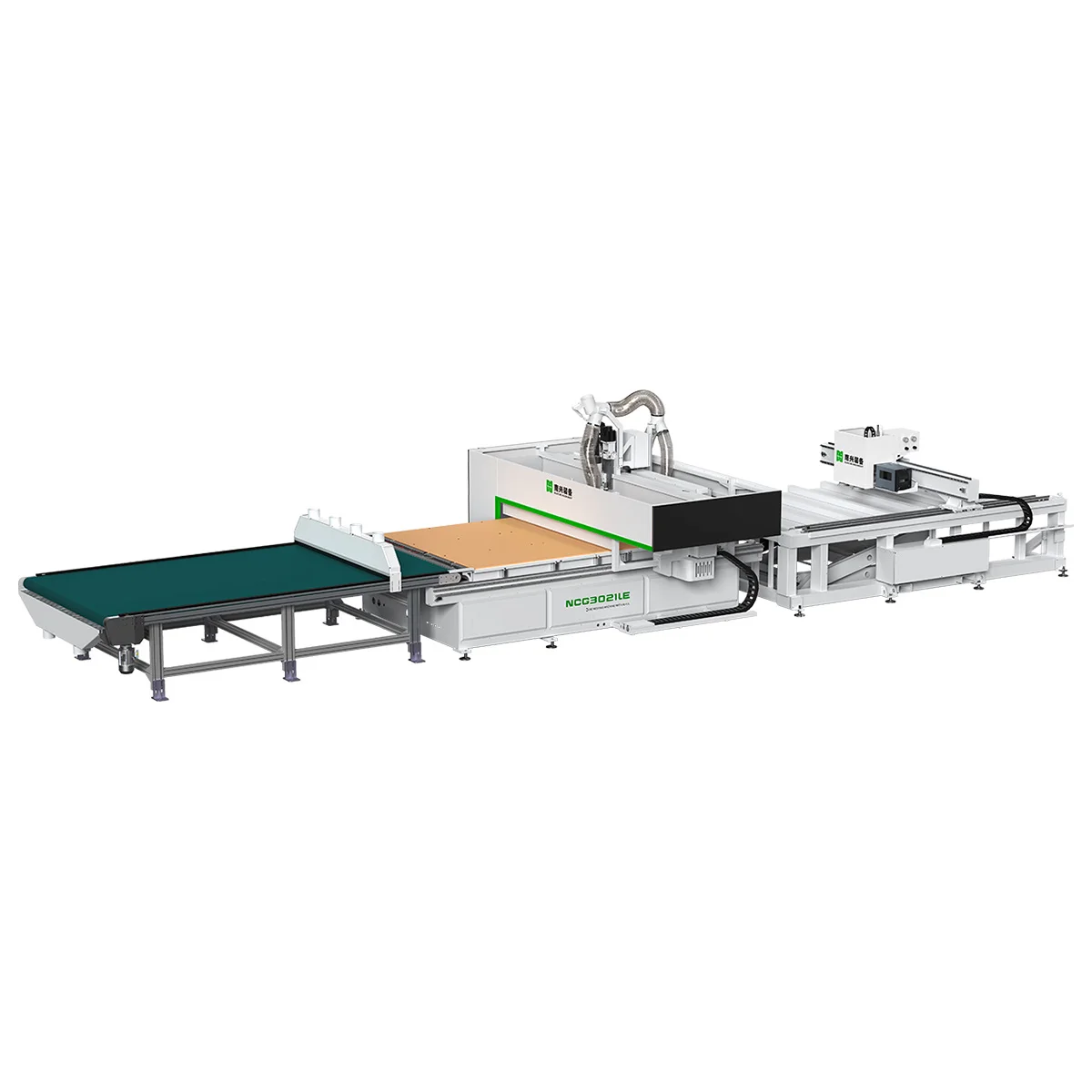

Обрабатывающий центр с ЧПУ Nanxing NCG3021LE

Под заказ

  • Мощность шпинделя, кВт

    12, 9

  • Тип цанги

    ER32

Обрабатывающий центр с ЧПУ Nanxing NCG3021LE. Цена по запросу.

Артикул: kami-3b4dff8eb2b6 Категория: Бренд: Nanxing Бренд:

Обрабатывающий центр с ЧПУ Nanxing NCG3021LE. Цена по запросу.

Модель: NCG3021LE

Назначение и применение

Обрабатывающий центр с ЧПУ NCG3021LE предназначен для автоматического раскроя и присадки плитного материала.

Станок оснащен устройством автоматической загрузки с нанесением маркировки и выгрузки с одновременной очисткой рабочего стола для осуществления замкнутого циклического процесса обработки, в соответствии с технологией "Nesting".

Применяется для индивидуальных заказов мебельных компаний.

Конструктивные особенности

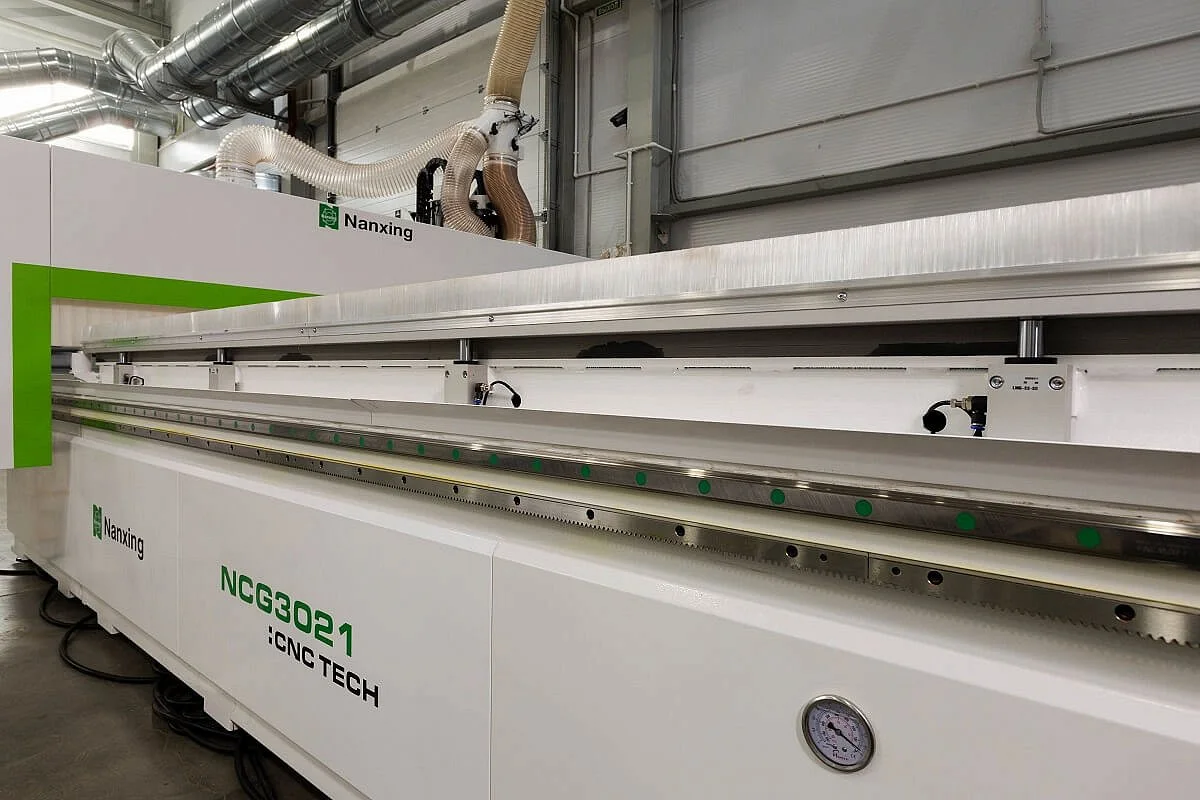

  • Портал
  • Автоматическая погрузка
  • Толкатель

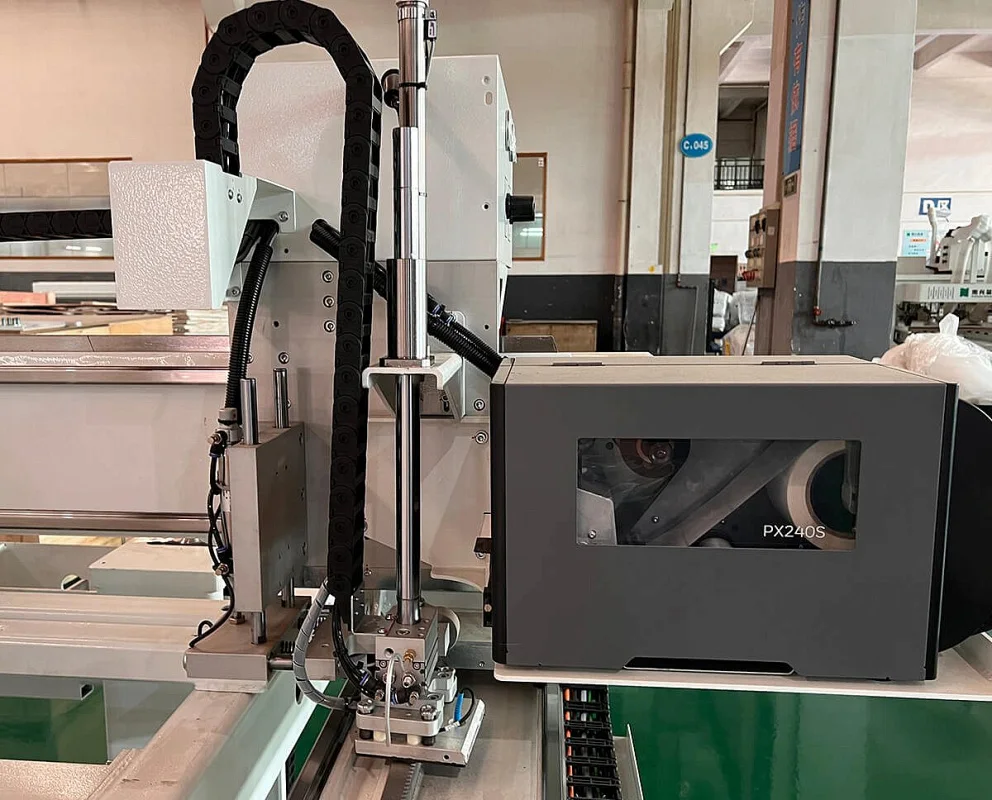

  • Автоматическое нанесение этикетки со штрих-кодированием
  • Рабочий стол
  • Два вакуумных насоса

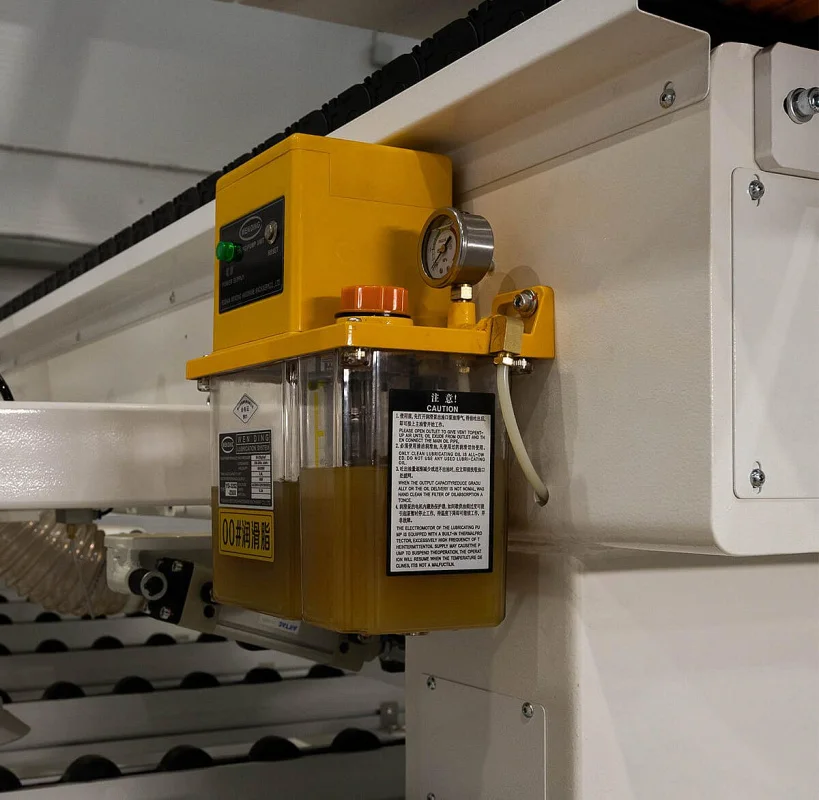

  • Автоматическая смазка
  • Перемещение по осям
  • Сервомоторы
  • Главный шпиндель
  • Сверлильный блок

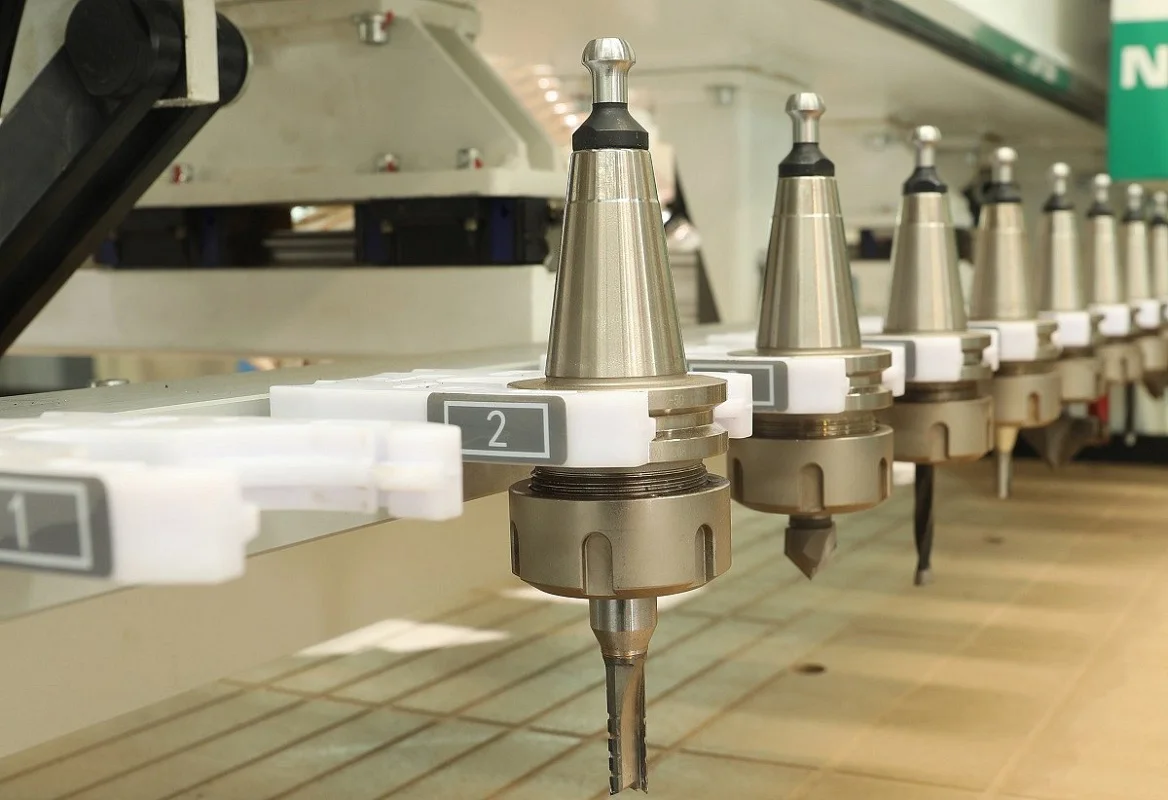

  • Магазин автоматической смены инструментов
  • Боковые пневмоупоры
  • Cтол автоматической выгрузки
  • Защитные кабелеукладчики
  • Пульт ручного управления
  • Электрооборудование
  • Станина
  • Сборочная линия
Основные характеристики
Система управления

TPA

Мощность, кВт

7,5 x 2

Напряжение, В

380

Частота вращения, об/мин

4000

Давление сжатого воздуха, бар

5

Тип электродвигателей перемещения

Сервопривод

Тип передачи по оси X и Y

Косозубая шестерня-рейка

Тип передачи по оси Z

ШВП

Тип рабочего стола

Вакуумный

Скорость рабочего хода, м/мин

0 – 70

Инструментальная система
Тип инструментального магазина

линейный

Тип инструментального патрона

ISO 30

Мощность сверлильной группы, кВт

1,7

Наличие сверлильной головы

да

Энергопотребление
Общая установленная мощность, кВт

44

Общая мощность насосов, кВт

15

Шпиндель
Частота вращения шпинделя, об/мин.

0 – 24 000

Мощность шпинделя, кВт

12, 9

Тип охлаждения шпинделя

Воздушное

Количество сверлильных шпинделей, шт.

10

Обработка детали
Размеры зоны обработки, мм

3100 x 2100

Высота заготовки по оси Z, мм

200

Система управления
Тип датчика калибровки инструмента

Автоматический

Принтер печати этикеток

станция этикетирования

Аспирация
Диаметр патрубков, мм

Ø150 x 1, Ø125 x 3

Скорость воздуха в патрубке, м/с

30

Статическое давление воздушного потока вытяжной системы в точке подключения, Па

1800

Вакуумная система
Производительность вакуумного насоса, м³/ч

250 x 2

Наличие вакуумного насоса

да

Общая производительность насосов, м³/ч

5

Больше характеристик
Тип цанги

ER32

Тип смены инструмента

автоматическая

Скорость быстрых перемещений по оси X, мм/мин

0E+3 – 1.00E+5

Скорость быстрых перемещений по оси Y, мм/мин

0E+3 – 1.00E+5

Скорость быстрых перемещений по оси Z, мм/мин

0E+3 – 2.0E+4

Количество, шт.

2

Расход воздуха в пневмосистеме, м³/мин

0,25

Частота, Гц

50

Вес

6000 кг

Габариты

11800 × 3350 × 2500 мм
