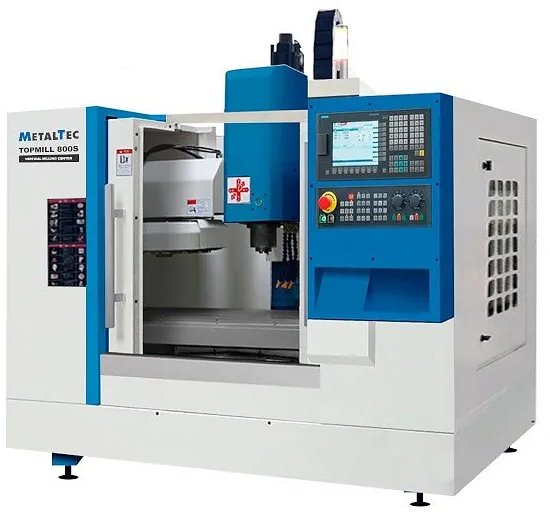

MetalTec TOPMILL 800S (подготовка под 4 ось) Вертикальный обрабатывающий центр с ЧПУ
MetalTec TOPMILL 800S (подготовка под 4 ось) Вертикальный обрабатывающий центр с ЧПУ — изображение 2
MetalTec TOPMILL 800S (подготовка под 4 ось) Вертикальный обрабатывающий центр с ЧПУ — изображение 3
MetalTec TOPMILL 800S (подготовка под 4 ось) Вертикальный обрабатывающий центр с ЧПУ — изображение 4
MetalTec TOPMILL 800S (подготовка под 4 ось) Вертикальный обрабатывающий центр с ЧПУ — изображение 5
MetalTec TOPMILL 800S (подготовка под 4 ось) Вертикальный обрабатывающий центр с ЧПУ — изображение 6
MetalTec TOPMILL 800S (подготовка под 4 ось) Вертикальный обрабатывающий центр с ЧПУ — изображение 7

MetalTec TOPMILL 800S (подготовка под 4 ось) Вертикальный обрабатывающий центр с ЧПУ

3 007 190 ₽

  • Размеры рабочего стола, мм

    800х260

  • Наибольшая нагрузка на стол, кг

    200

  • Общая установленная мощность, кВт

    20

  • Скорость обработки, мм/мин

    1 - 10000

Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д.

Артикул: МК 350127 Категория: Бренд: MetalTec Бренд:

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Конструктивные особенности

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

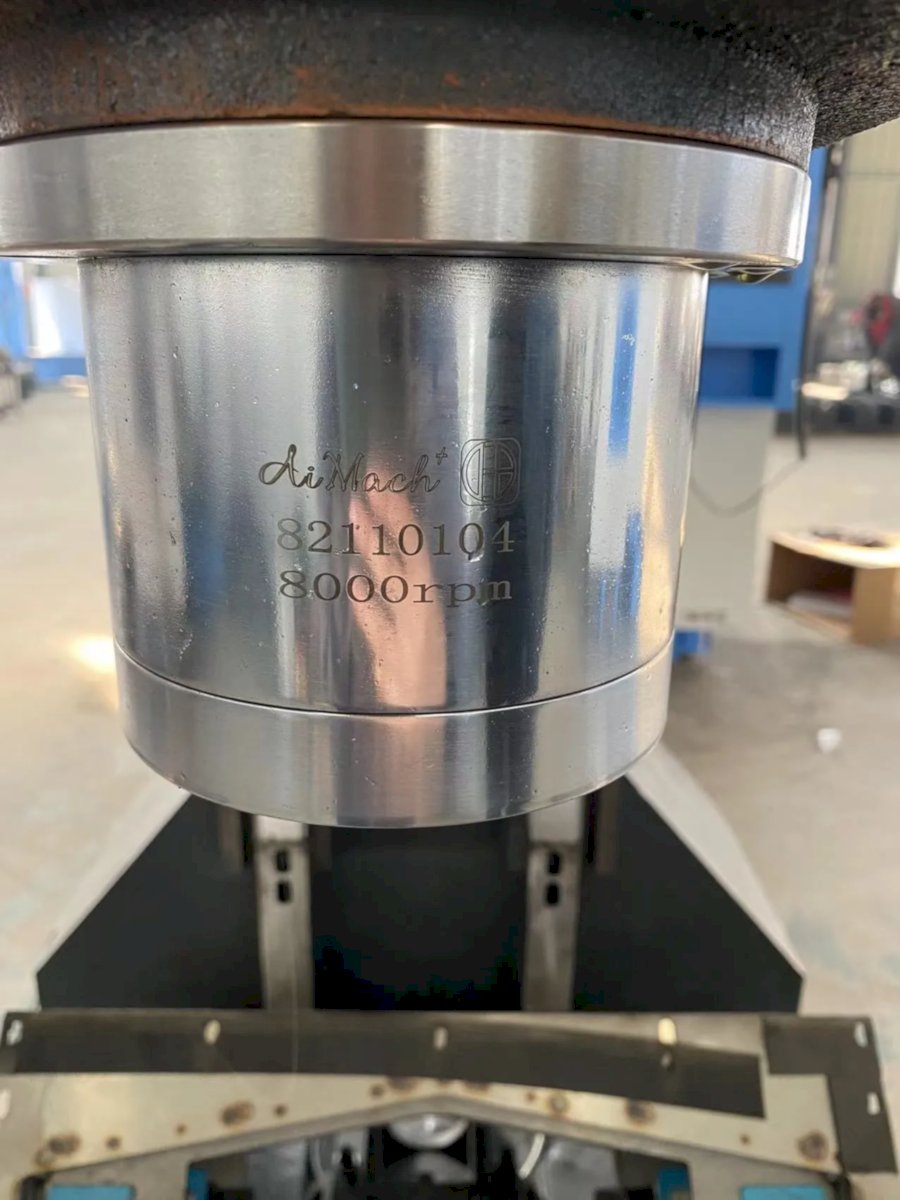

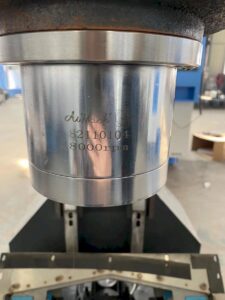

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (Тайвань).

Сборка шпинделей – осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.

Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству.

(возможна установка аналогов не ухудшающих качества)
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ЕДИНИЦ

Смена инструмента происходит автоматически, по заданной оператором программе очередности.

Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
    • Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
    • Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
    • Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм.
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS
Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
  • Высокая технологичность;
  • ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
  • Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ
Предназначена для охлаждения инструмента во время обработки.

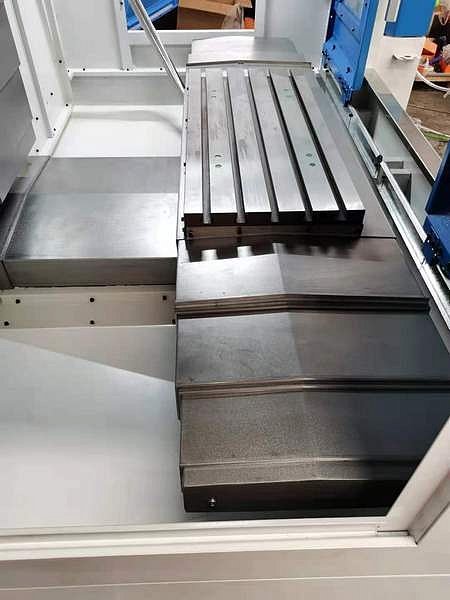

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.

Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
Основные характеристики
Перемещение по оси X, мм

500

Перемещение по оси Y, мм

350

Перемещение по оси Z, мм

450

T-пазы стола, мм

3х12х78

Повторяемость
Повторяемость, мм

± 0,003

Инструментальная система
Емкость магазина инструмента

12

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

6

Максимальный диаметр устанавливаемого инструмента, мм

100

Тип хвостовика инструмента

ВТ40

Энергопотребление
Напряжение, В / Частота, Гц

380±10% / 50±10%

Общая установленная мощность, кВт

20

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

24000 / 24000 / 24000

Скорость обработки, мм/мин

1 – 10000

Точность позиционирования
Точность позиционирования, мм

± 0,005 / 300

Рабочий стол
Наибольшая нагрузка на стол, кг

200

Размеры рабочего стола, мм

800х260

Пневмосистема
Давление воздуха, МПа

0,6

Перемещение суппорта
Шарико-винтовые пары, X / Y / Z

2816

Направляющие перемещения, X / Y / Z

Линейные направляющие (С3)

Перемещение по оси X, мм

500

Шпиндель
Расстояние от торца шпинделя до поверхности рабочего стола, мм

150-570

Обороты шпинделя, об/мин

8000

Расстояние от шпинделя до колонны, мм

350

Мощность электродвигателя главного привода (пост. / 30 мин.), кВт

5,5 / 7,5

Больше характеристик
Длина упаковки, мм

2150

Ширина упаковки, мм

1950

Вес упаковки, кг

2500

Вес

2500 кг

Габариты

3000 × 2250 × 2350 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

  • ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
  • ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)
  • МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ЕДИНИЦЫ (ТАЙВАНЬ)
  • СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
  • ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS
  • ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
  • ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
  • СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ
  • АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
  • ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
  • ПОДГОТОВКА ПОД 4-Ю ОСЬ
