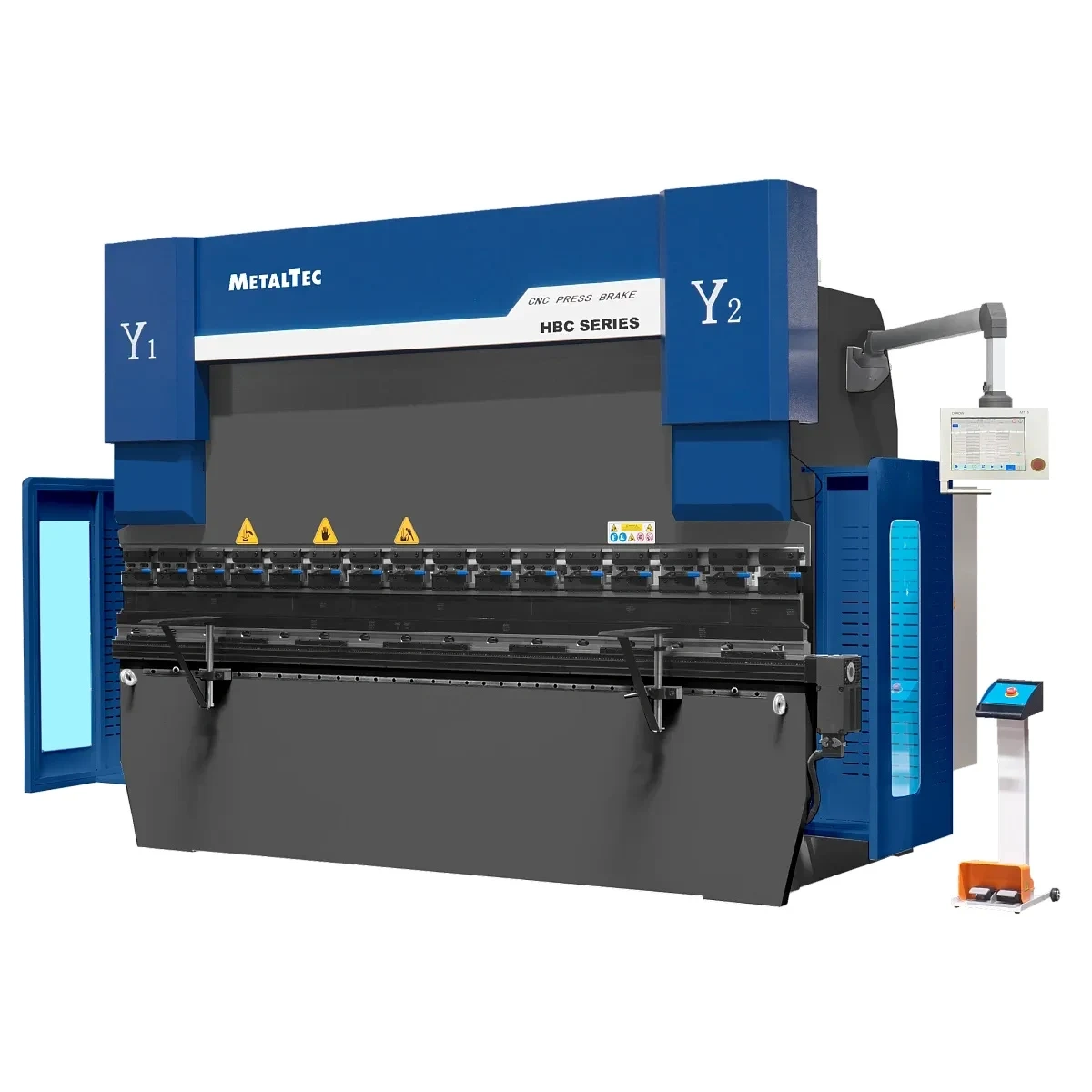

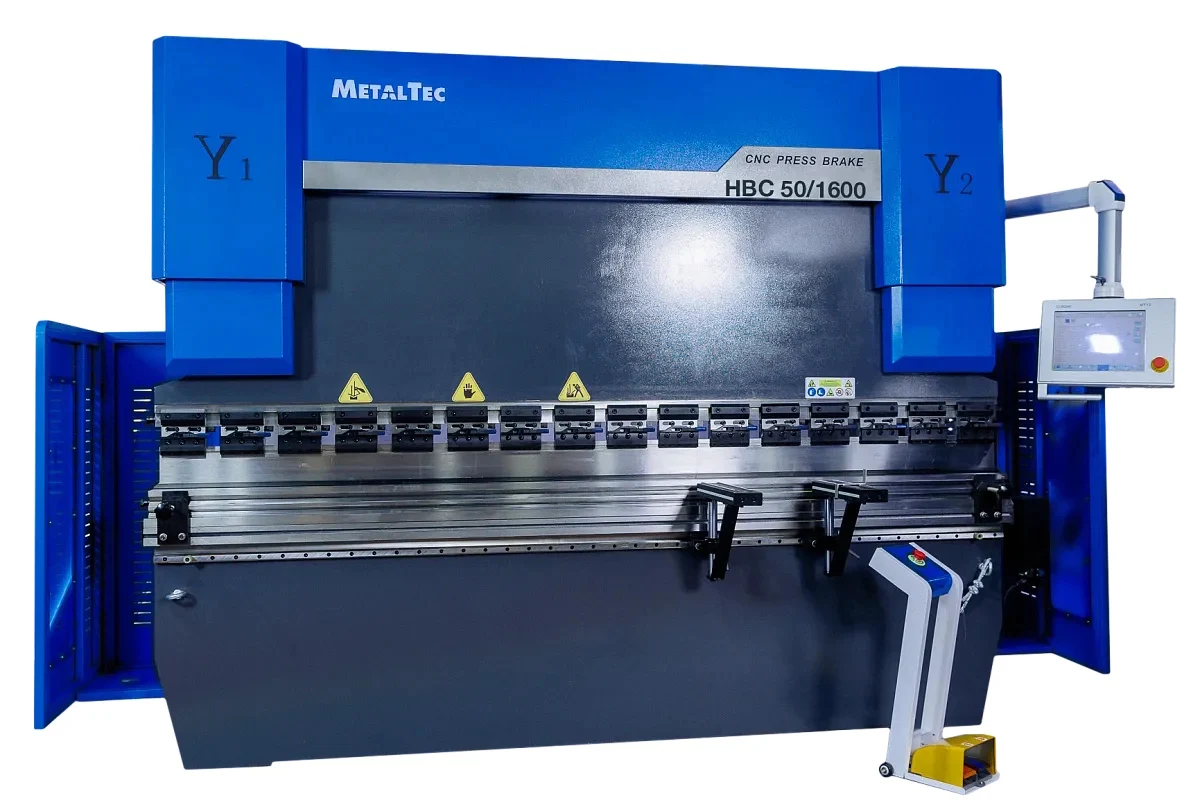

Листогибочный гидравлический пресс MetalTec HBС 170/3200 c ЧПУ 4+1 (MT-15)

4 647 728 ₽

  • Усилие, т

    170

  • Длина гиба, мм

    3100

  • Мощность двигателя, кВт

    11

  • Высота открытия, мм

    475

Гидравлические синхронизированные листогибочные станки с ЧПУ предназначены для гибки листового металла. Опции гибки могут быть выполнены по всей рабочей длине, либо сегментно. Синхронизированные листогибочные станки с ЧПУ позволяют производить опции гибки с высокой точностью и повторяемостью.
Промышленная система управления с ЧПУ позволяет значительно экономить время на программирование, а также позволяет синхронизировать все рабочие оси пресса, чем обеспечивает высокую производительность.

Артикул: МК 431347 Категория: Бренд: MetalTec Бренд:

НАЗНАЧЕНИЕ:

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

  • детали кузова машин;
  • воздуховоды и системы вентиляции;
  • элементы напольных покрытий, лестницы, двери и лифтовые кабины;
  • корпуса электрошкафов и аналогичных устройств;
  • кожуха и короба, для практически любого вида оборудования и машин;
  • устройства и приборы бытового назначения;
  • декоративные изделия и т.д.

СХЕМЫ ОБРАБОТКИ:

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ – 1 МЕТР:

F (усилие, тоннаж), тонн – общее необходимое усилие для осуществления гиба;
S (толщина), мм – толщина материала (листа) для гибки;
V (открытие), мм – открытие матрицы;
h (длина полки), мм – минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм – основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм – внутренний радиус гиба;
TS (предел прочности) – предел прочности материала детали для гибки.F = (1,42 x TS x S2 x L) / 1000 x V
R = (5 x V) / 32

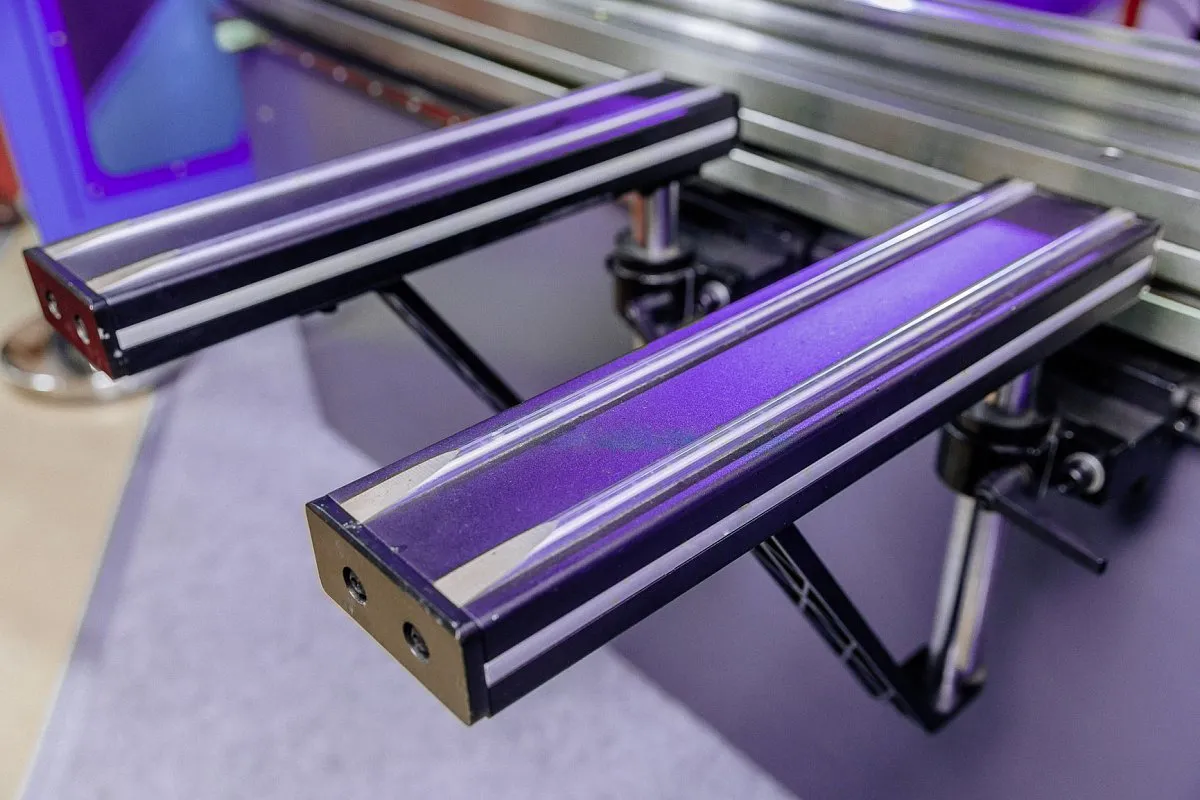

Конструктивные особенности

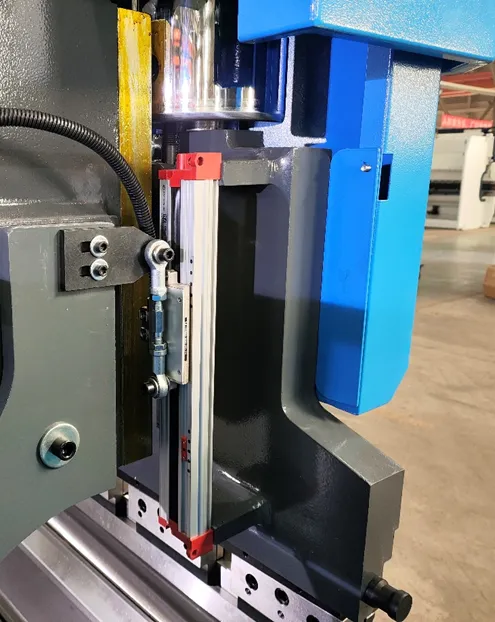

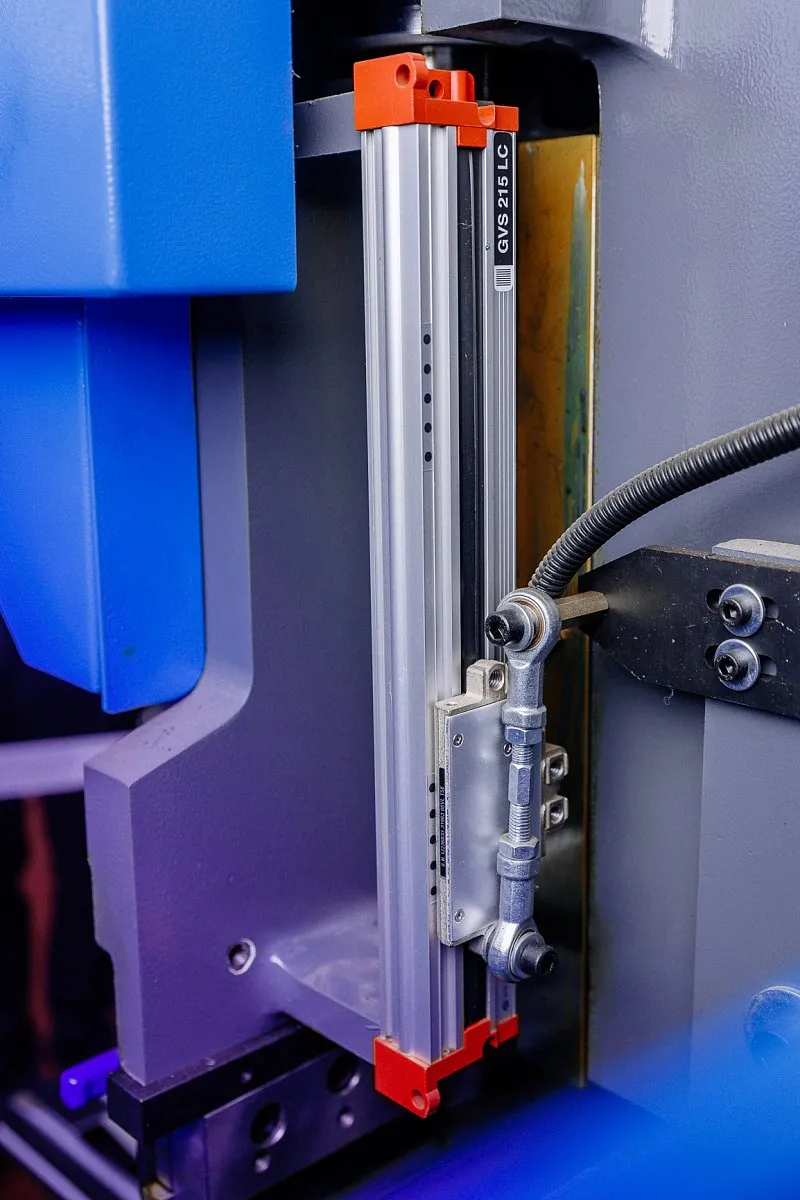

ОПТИЧЕСКИЕ ЛИНЕЙКИ GIVI MISURE (Италия) PREMIUM

Прецизионные оптические линейки GIVI MISURE (Италия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).

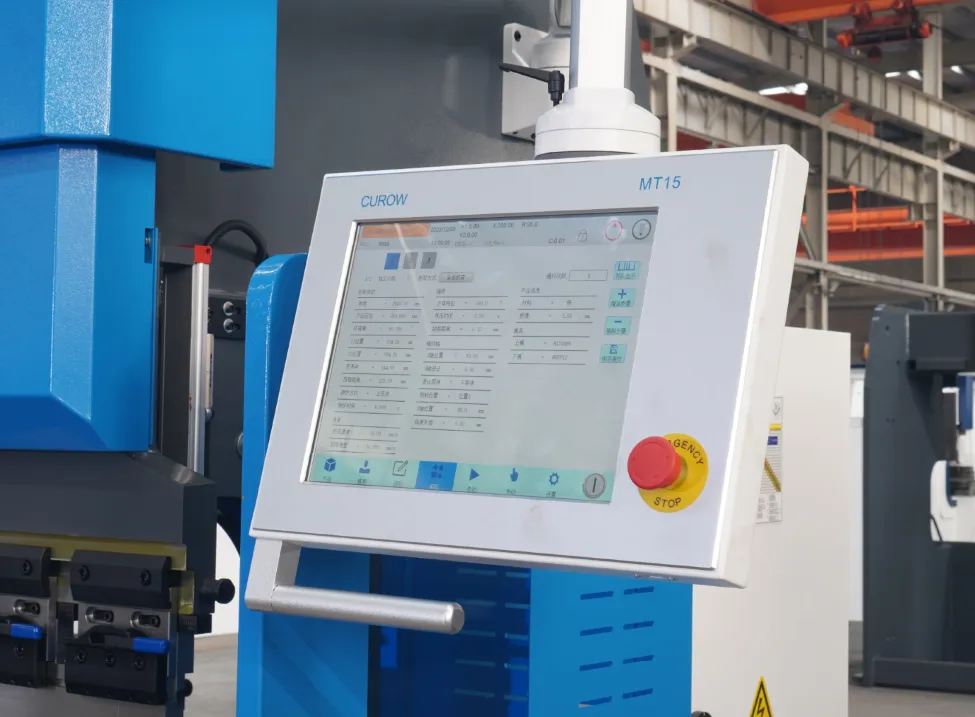

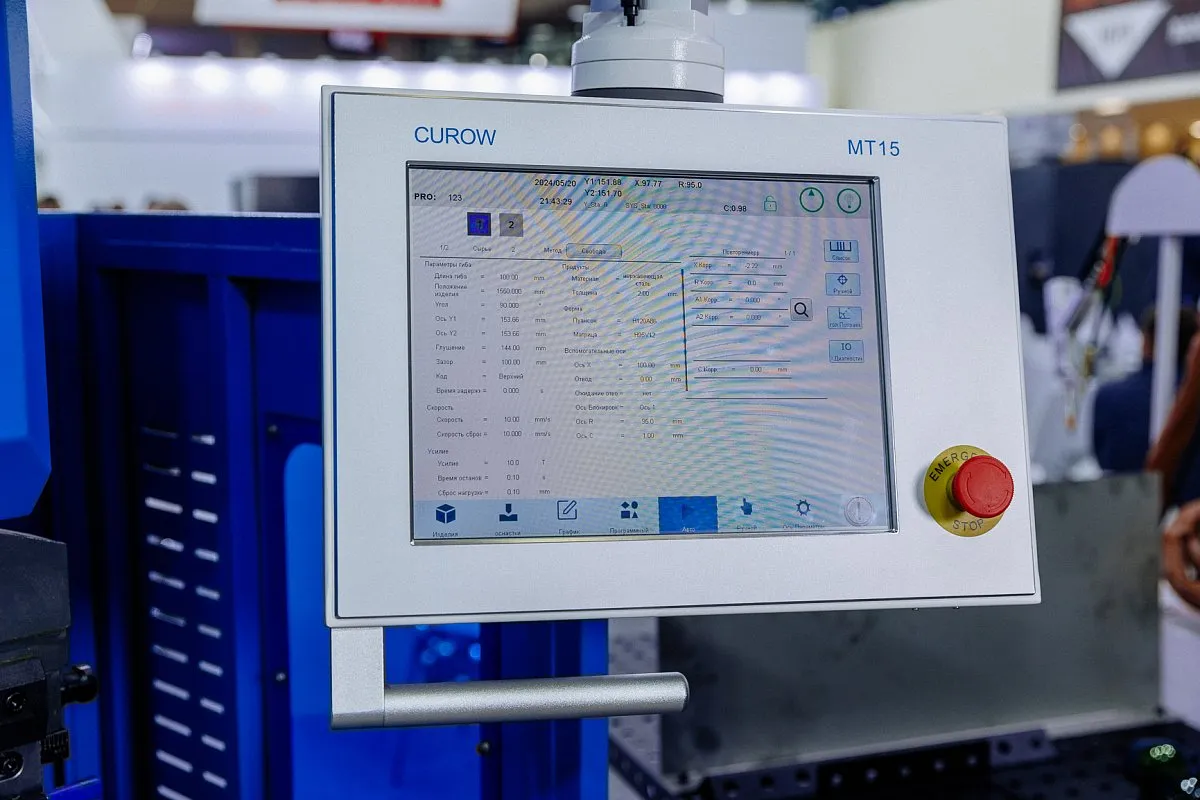

ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ MT-15

Управление 4 осями Y1-Y2-X-R + ось компенсации прогиба.

  • Сенсорное управление
  • 15-дюймовый полноцветный дисплей высокого разрешения
  • Возможность управления до 8 осей (Y1, Y2+6 вспомогательных осей)
  • Управление компенсацией бомбирования
  • Поддержка сервосвязи/аналогового управления
  • Усовершенствованный алгоритм управления по оси Y, идеально подходит для производительной работы на серийных производствах
  • Периферийный интерфейс SB
  • Одна программа содержит 25 рабочих этапов
  • Поддержка хранения 100 программ гибки
  • Гибка под свободным углом

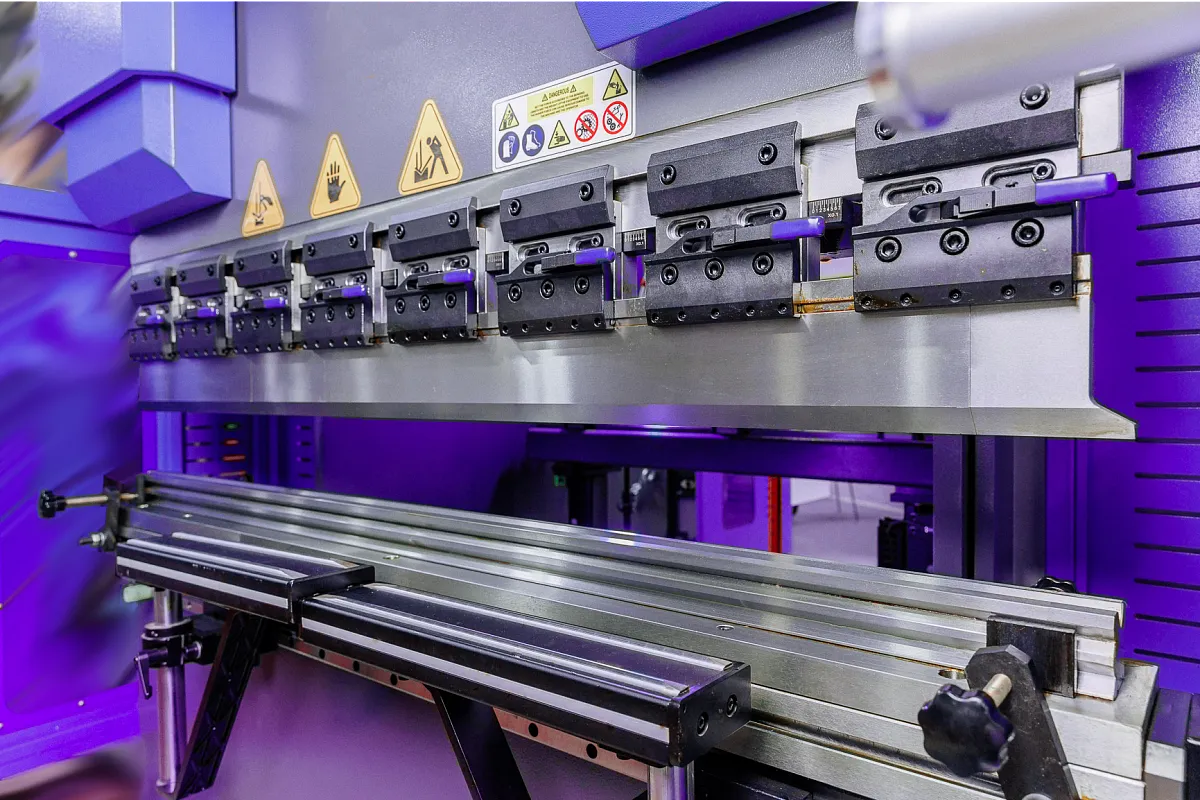

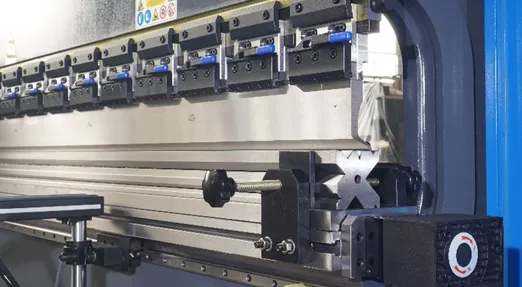

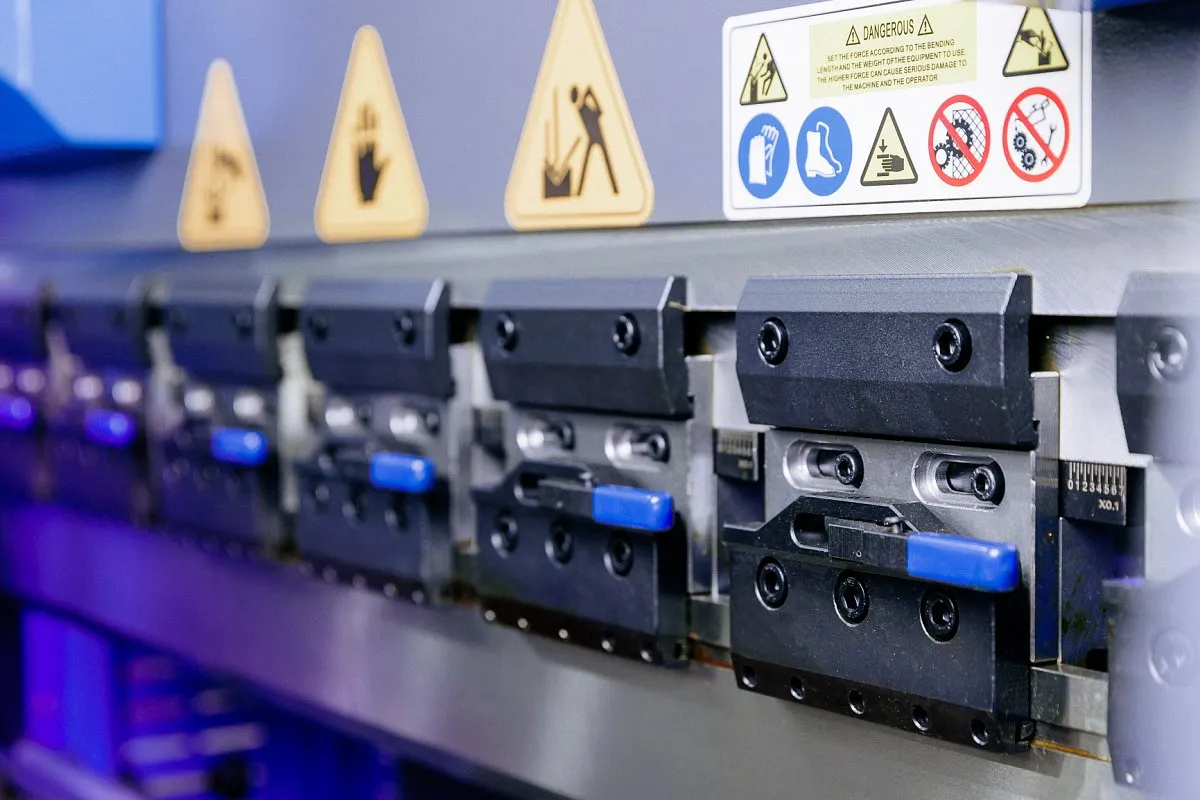

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ

Станок оснащен быстросменной системой фиксации инструмента тип – PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ)

Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.

Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

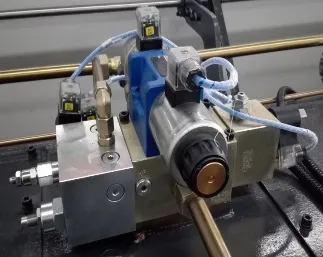

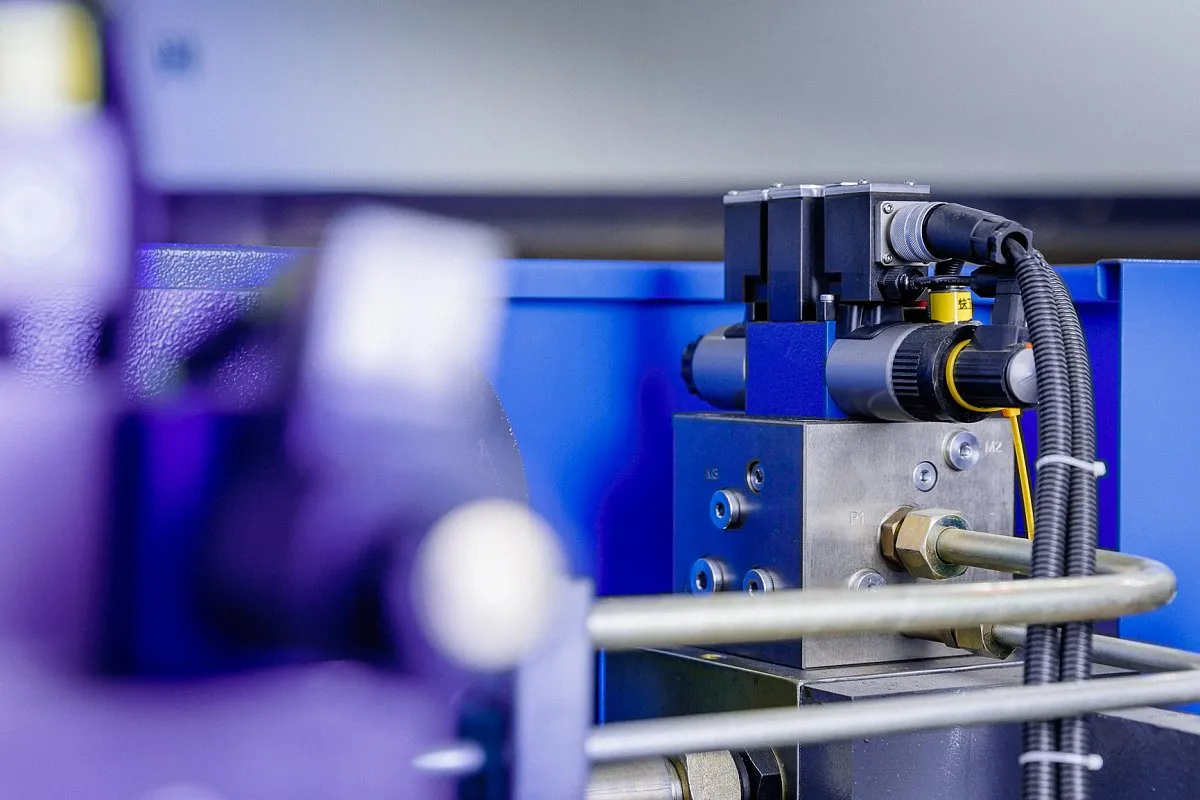

ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ)

Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.

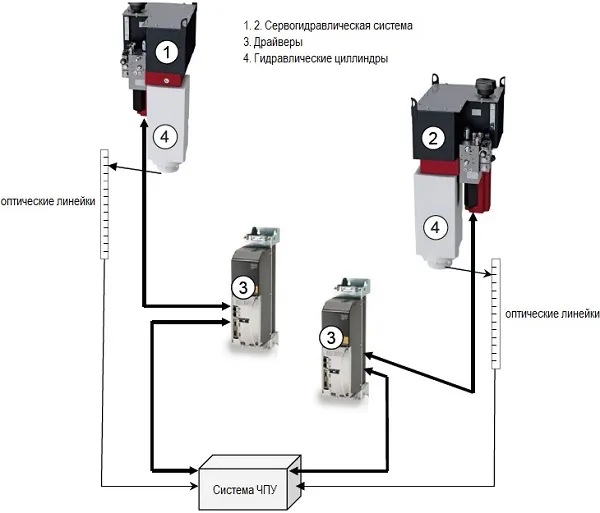

СИНХРОНИЗАЦИЯ ЧПУ

Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).

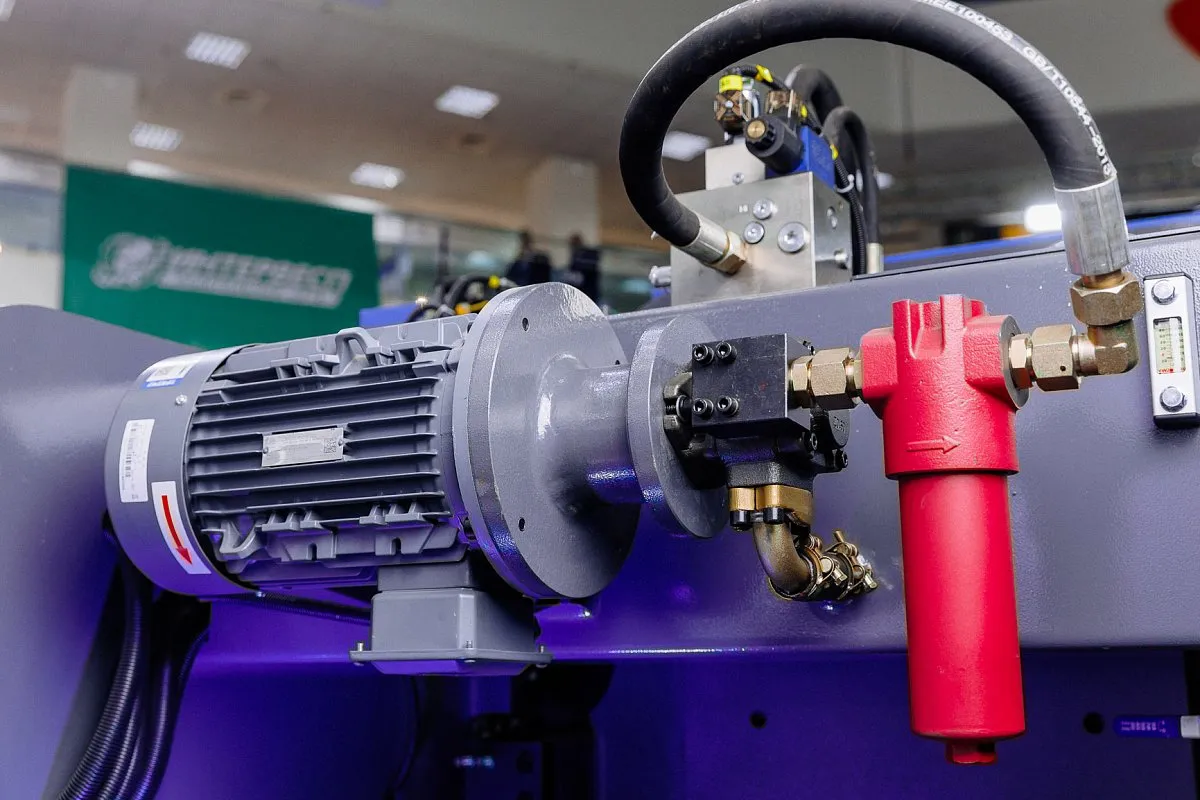

ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)

Серия SIEMENS BEIDE – это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

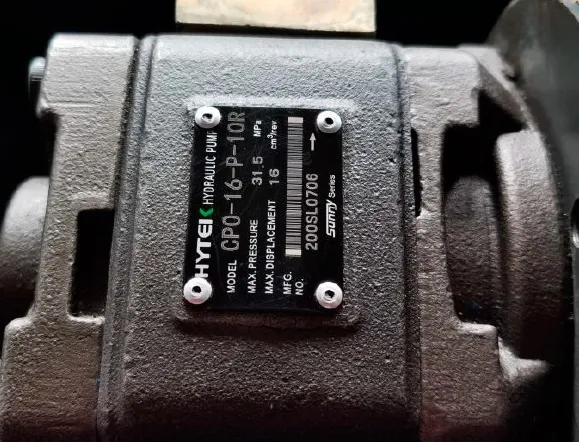

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

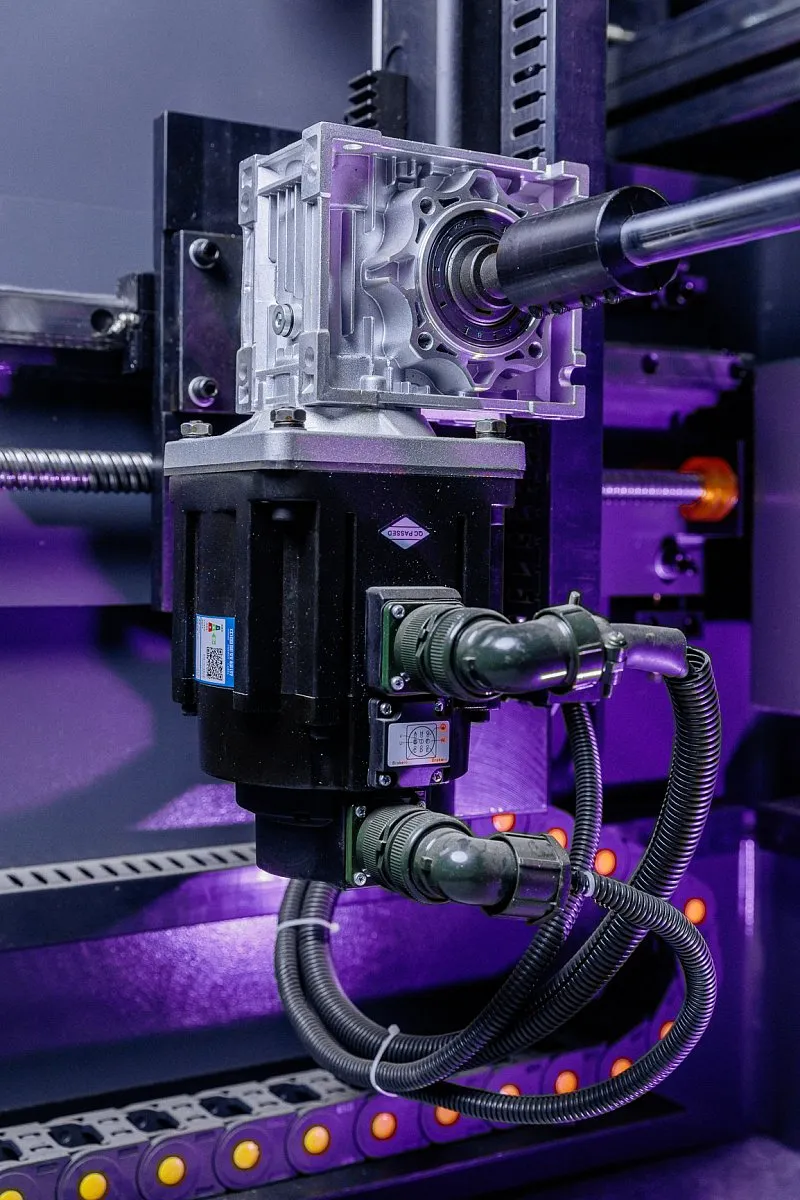

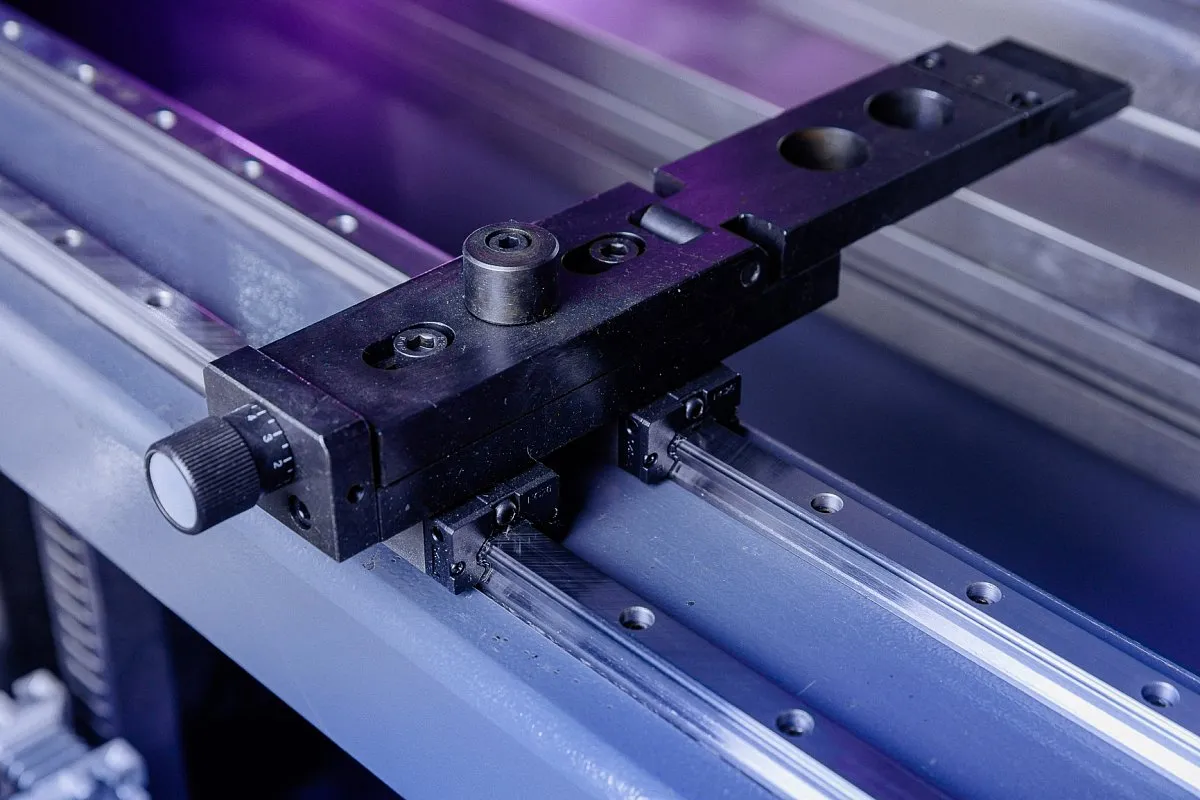

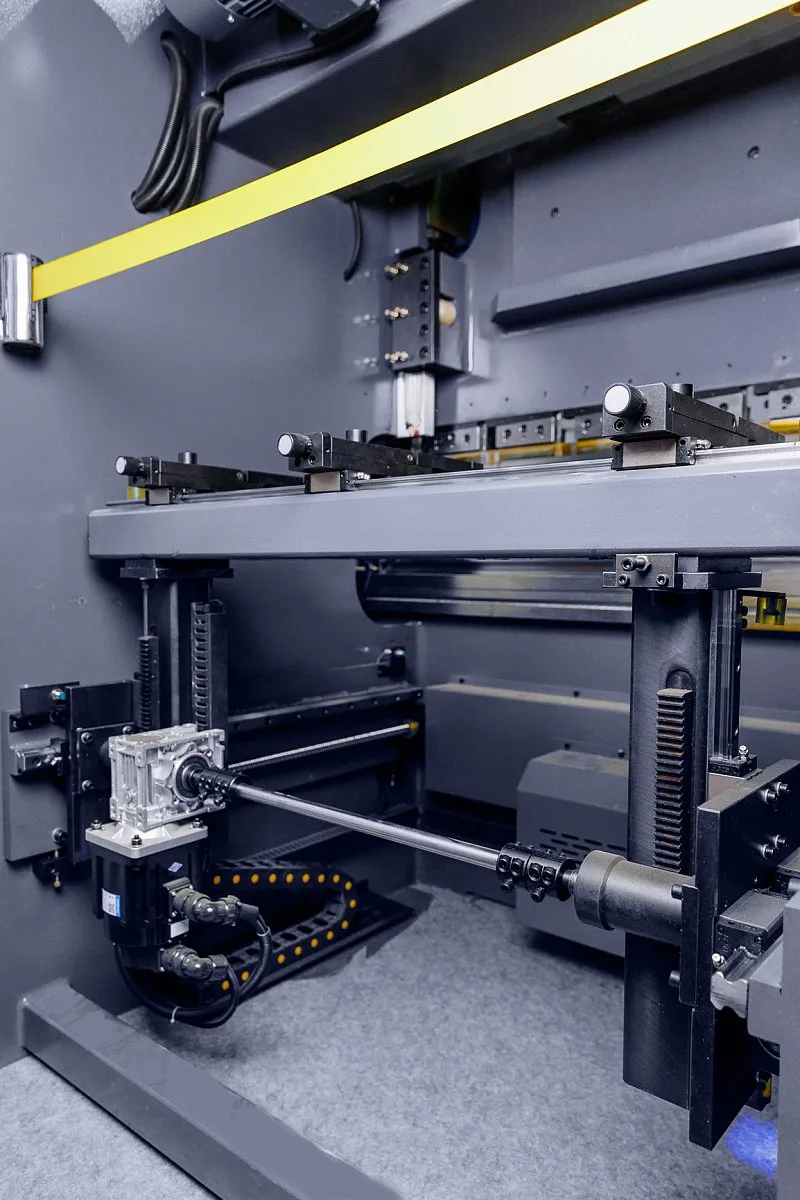

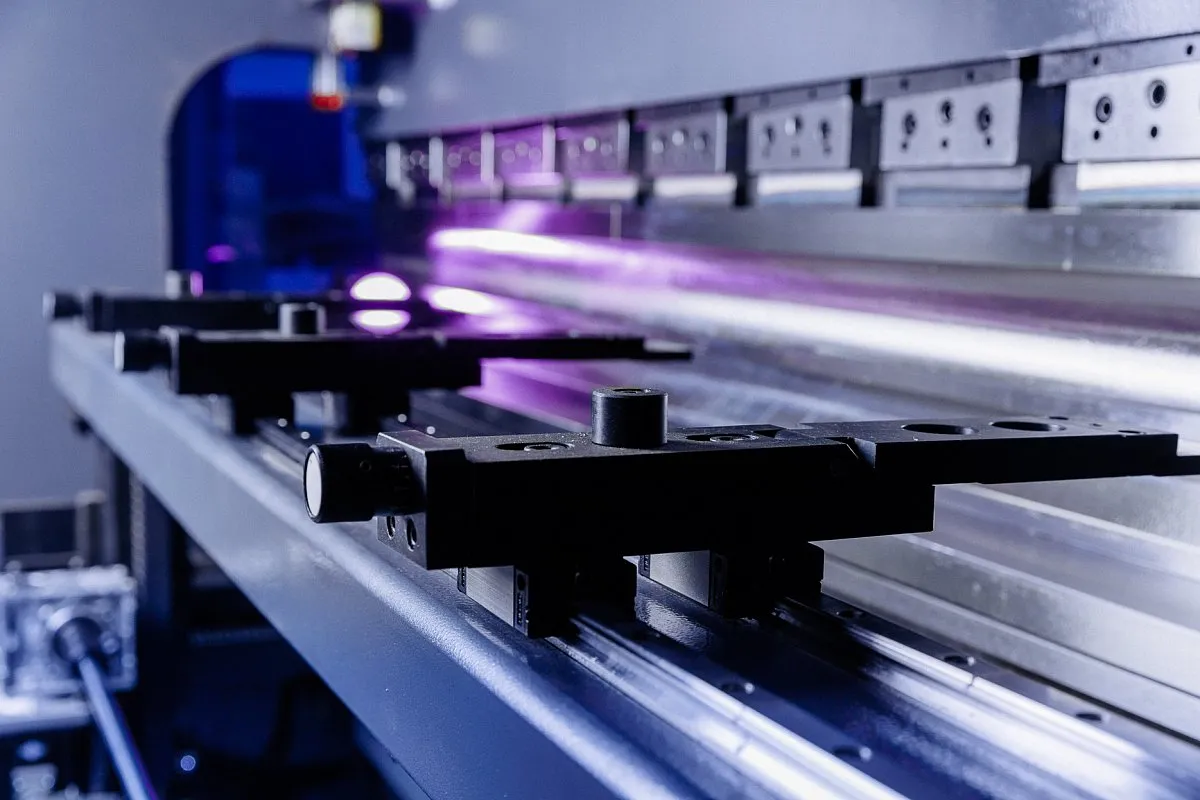

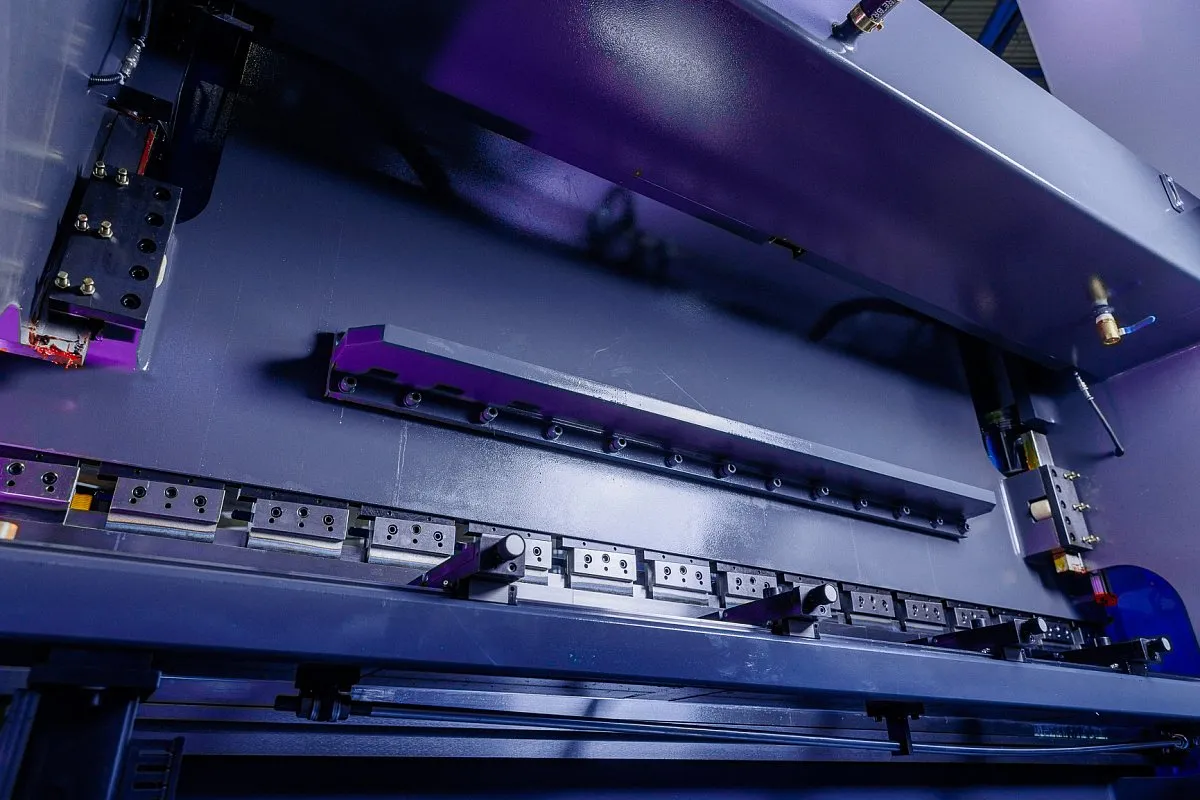

ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм.

Задние упоры поддерживают работу в осях:

Ось X – перемещение упоров от / к оператору
Ось R – перемещение упоров вниз / вверх.
Основные характеристики
Глубина подачи (зев), мм

400

Ход пуансона, мм

200

Ход заднего упора, мм

600

Расстояние между колоннами, мм

2655

Усилие, т

170

Высота открытия, мм

475

Длина гиба, мм

3100

Оси

4+1

Скорость перемещений
Частота вращения главного двигателя, об/мин

1440

Рабочая скорость, м/мин

14

Скорость подвода, м/мин

160

Скорость возврата, м/мин

140

Двигатель
Мощность двигателя, кВт

11

Больше характеристик
Вес упаковки, кг

9400

Вес

9400 кг

Габариты

3300 × 1700 × 2500 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

  • СИСТЕМА УПРАВЛЕНИЯ MT-15
  • НАСОС ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ SUNNY (США)
  • ОПТИЧЕСКИЕ ЛИНЕЙКИ СИНХРОНИЗАЦИИ GIVI MISURE (Италия) PREMIUM
  • КЛАПАНЫ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ BOSCH-Rexroth (Германия)
  • УПЛОНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США) / или аналог
  • ФИТИНГИ ГИДРАВЛИЧЕСКИХ ТРУБОК EMB (Германия) / или аналог
  • ШАРИКОВИНТОВЫЕ ПАРЫ И ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (Тайвань)
  • ГЛАВНЫЙ ДВИГАТЕЛЬ Siemens (Siemens Beide Standard Motors Ltd. (SSML))
  • ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (Франция)
  • БЫСТРАЯ СМЕНА ИНСТРУМЕНТА тип PROMECAM (Европа / Япония)
  • ГИДРОЦИЛИНДРЫ 2 шт.
  • КОМПЕНСАЦИЯ ПРОГИБА Электромеханическая (Автоматическая)
  • ПУЛЬТ НОЖНОГО ПРИВОДА (ПЕДАЛЬ) KACON (Ю. Корея)
