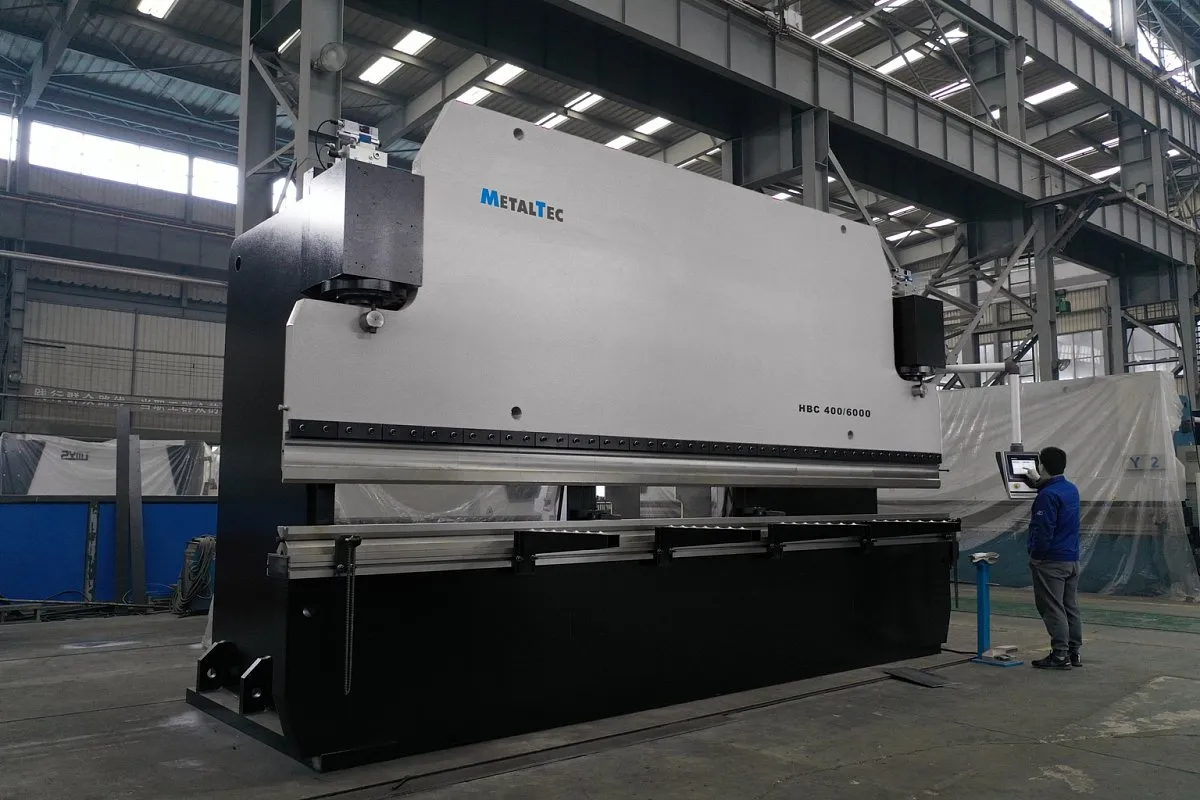

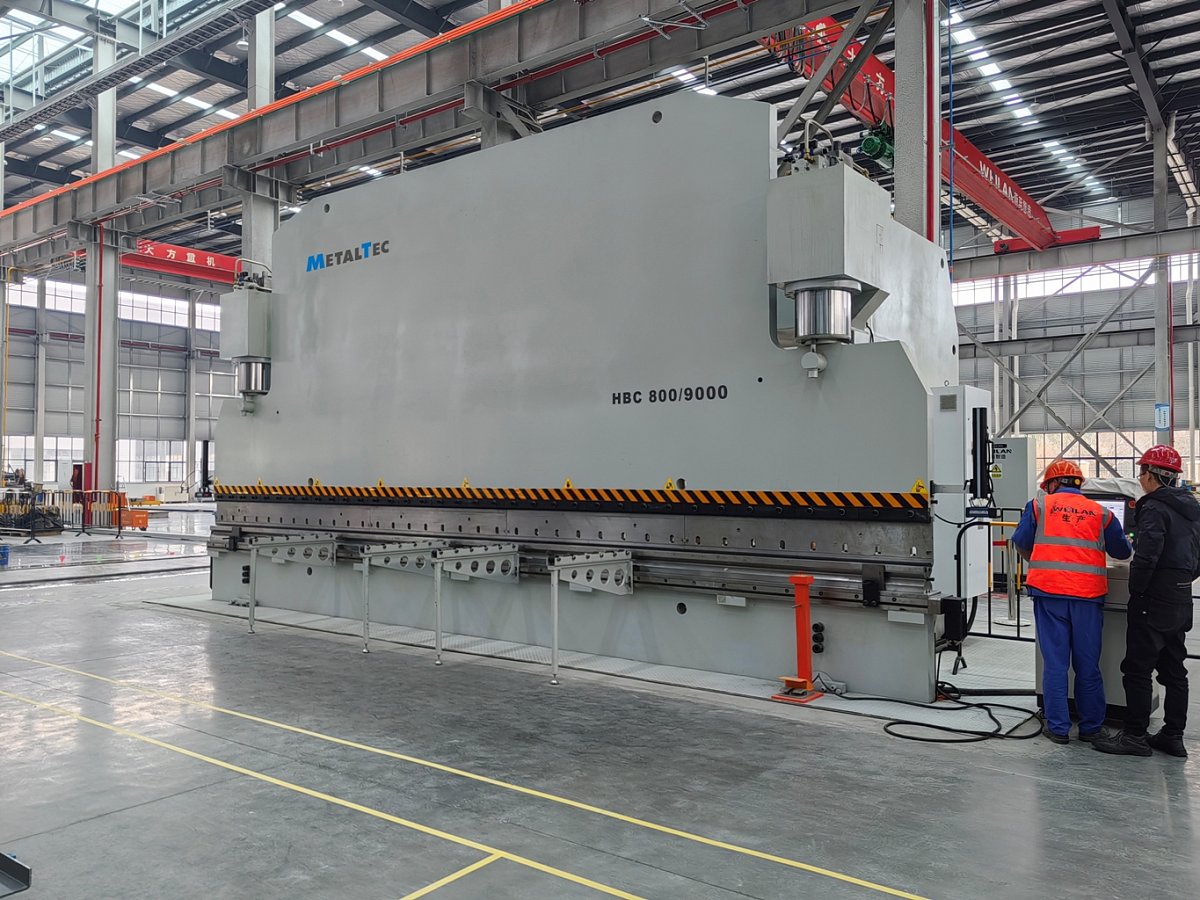

Листогибочный гидравлический пресс MetalTec HBC 800/6000 c ЧПУ
Листогибочный гидравлический пресс MetalTec HBC 800/6000 c ЧПУ — изображение 2
Листогибочный гидравлический пресс MetalTec HBC 800/6000 c ЧПУ — изображение 3
Листогибочный гидравлический пресс MetalTec HBC 800/6000 c ЧПУ — изображение 4

Листогибочный гидравлический пресс MetalTec HBC 800/6000 c ЧПУ

Под заказ

  • Усилие, т

    800

  • Длина гиба, мм

    6000

  • Мощность двигателя, кВт

    55

  • Макс. раскрытие, мм

    800

Гидравлические синхронизированные листогибочные станки предназначены для гибки листового металла. Опции гибки могут быть выполнены по всей рабочей длине, либо сегментно.

Артикул: HBC 800/6000 Категория: Бренд: MetalTec Бренд:

НАЗНАЧЕНИЕ:

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

  • детали кузова машин;
  • воздуховоды и системы вентиляции;
  • элементы напольных покрытий, лестницы, двери и лифтовые кабины;
  • корпуса электрошкафов и аналогичных устройств;
  • кожуха и короба, для практически любого вида оборудования и машин;
  • устройства и приборы бытового назначения;
  • декоративные изделия и т.д.

СХЕМЫ ОБРАБОТКИ:

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ – 1 МЕТР:

F (усилие, тоннаж), тонн – общее необходимое усилие для осуществления гиба;
S (толщина), мм – толщина материала (листа) для гибки;
V (открытие), мм – открытие матрицы;
h (длина полки), мм – минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм – основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм – внутренний радиус гиба;
TS (предел прочности) – предел прочности материала детали для гибки.F = (1,42 x TS x S2 x L) / 1000 x V
R = (5 x V) / 32

Конструктивные особенности

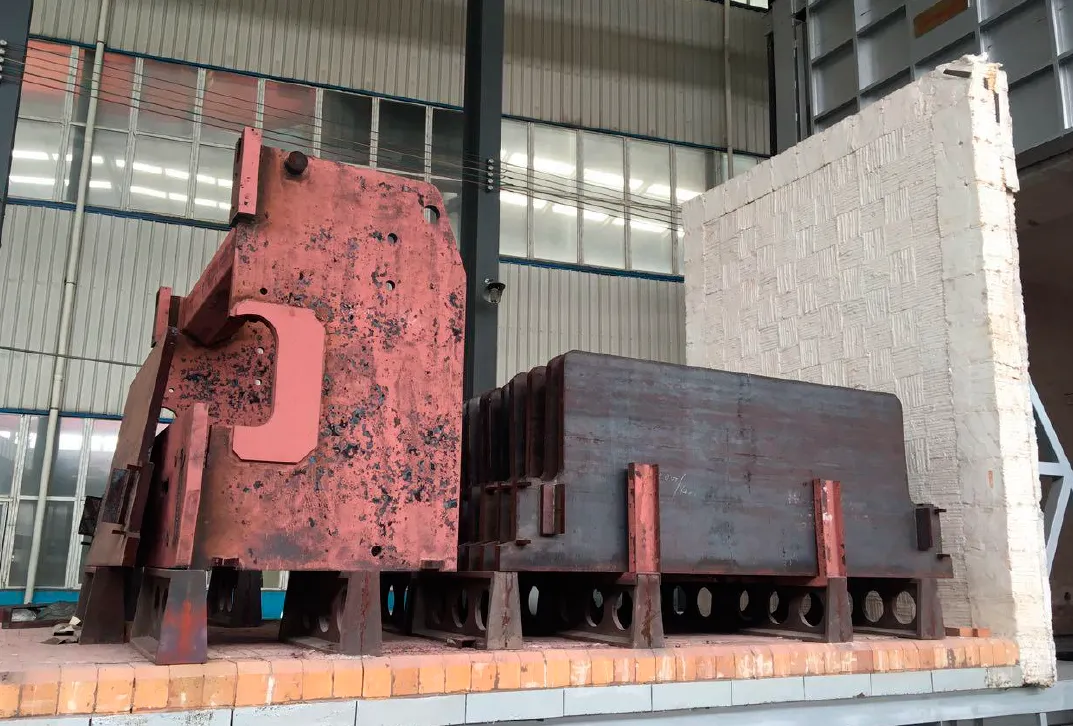

МАССИВНАЯ СТАНИНА

Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость.

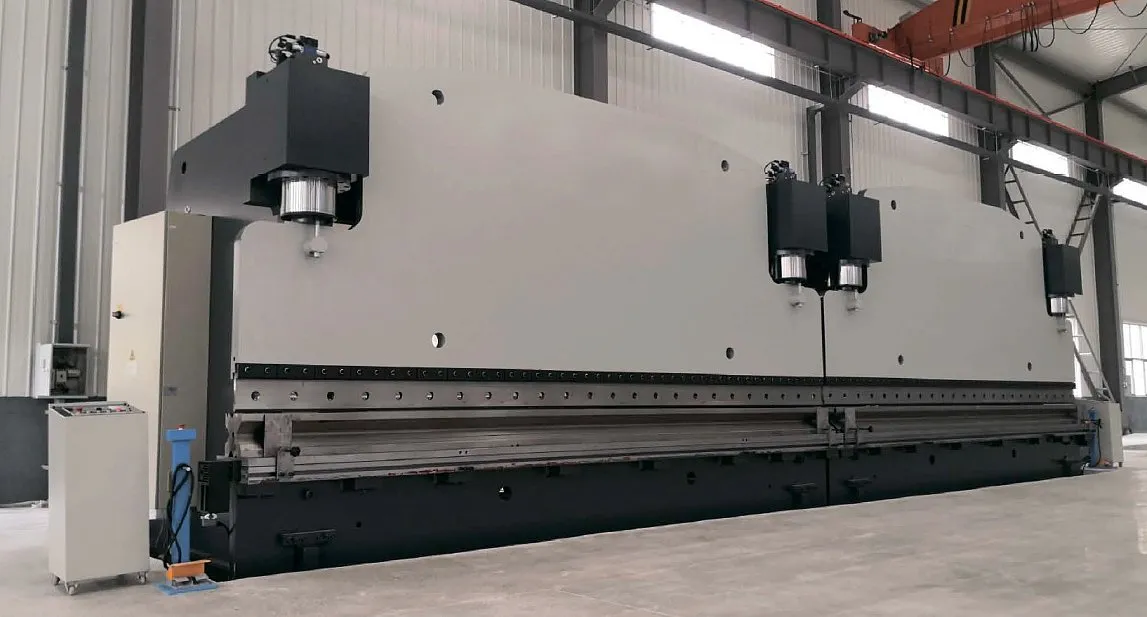

ГИДРОЦИЛИНДРЫ

Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

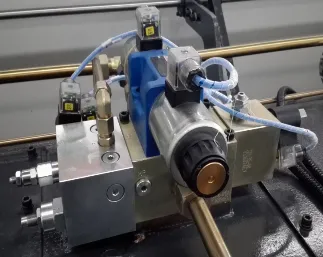

ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ)

Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.
ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)

Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.
ОПТИЧЕСКИЕ ЛИНЕЙКИ FAGOR

Прецизионные оптические линейки FAGOR (Испания) ). Точность позиционирования Y1/Y2 – ± 0,005 мм. (ОСИ Y1+Y2). Измерения положения верхней балки и синхронизация ее работы.

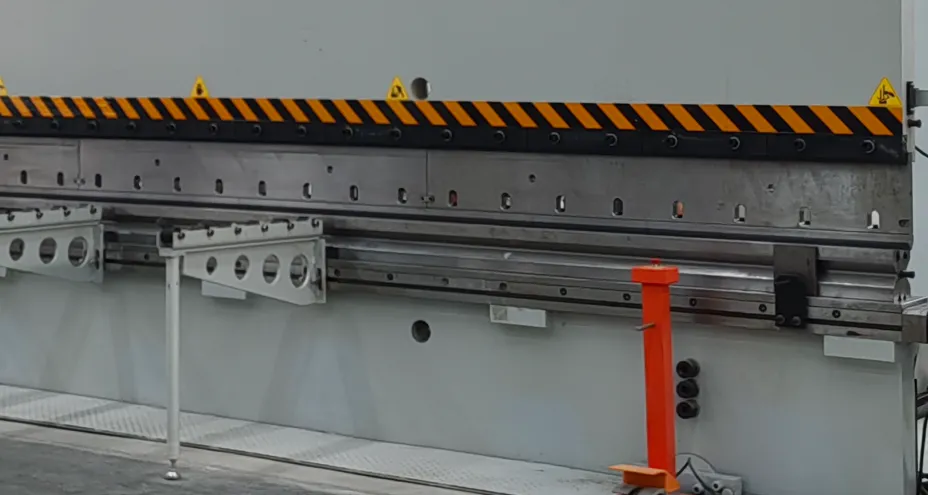

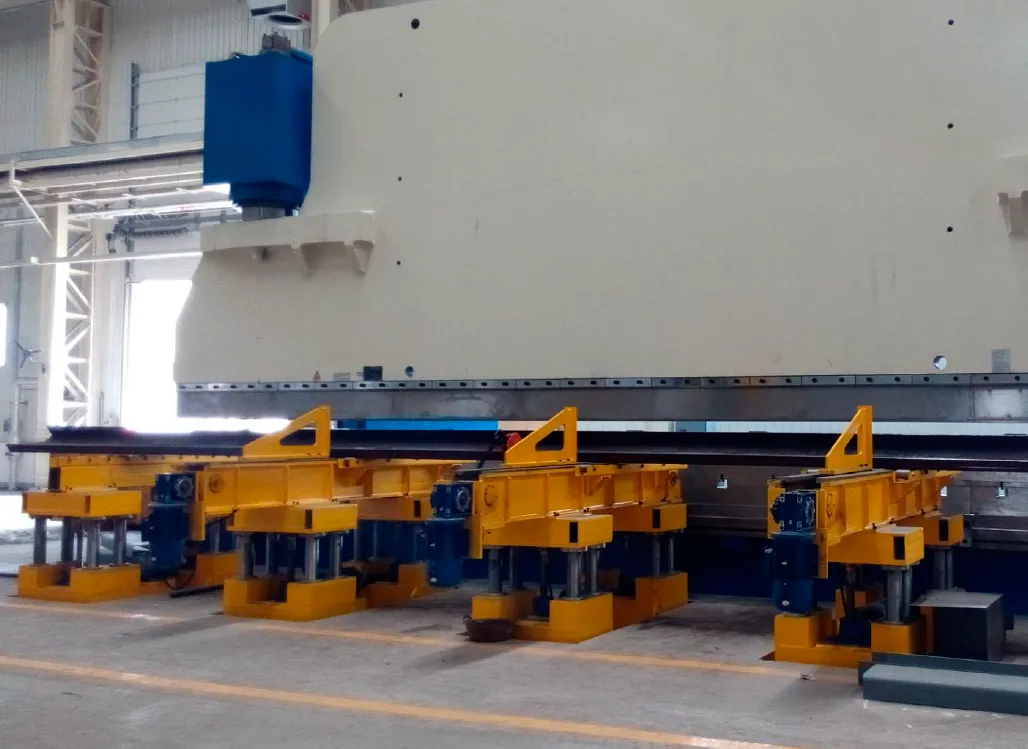

ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ / ПРОДВИЖЕНИЕ МАТЕРИАЛА (ОПЦИОНАЛЬНО)

Позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола. Тип и функционал подбираются по задаче клиента.
ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х)

Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров перемещается по высокоточным направляющим HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. Ось R/Z – могут быть добавлены ОПЦИОНАЛЬНО, в зависимости от задачи.
НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ

Серия SIEMENS – это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса – чугун.

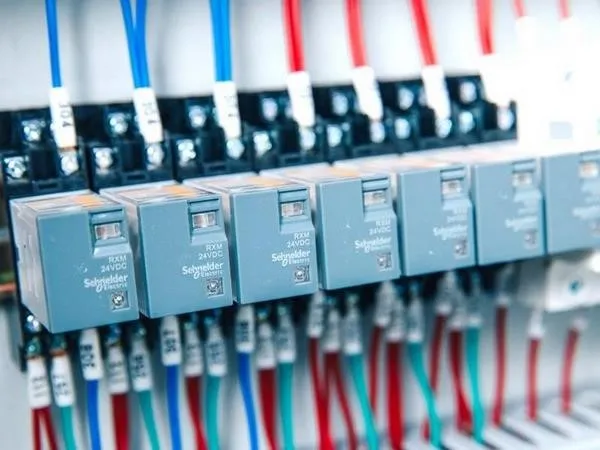

ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ)

Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.
ГИБОЧНЫЙ ИНСТРУМЕНТ

Гибочный инструмент подбирается по задаче. Возможно оснащение универсальным гибочным инструментом.

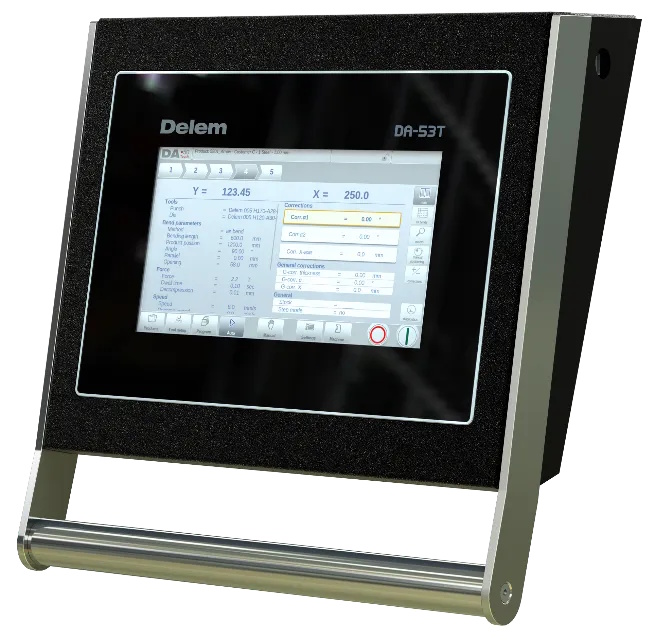

СИСТЕМА УПРАВЛЕНИЯ DELEM DA-53T (ОПЦИОНАЛЬНО МОГУТ БЫТЬ УСТАНОВЛЕНЫ ДРУГИЕ ЧПУ КОНТРОЛЛЕРЫ)

Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени.
Основные характеристики
Глубина подачи (зев), мм

600

Ход пуансона, мм

400

Ход заднего упора, мм

1000

Расстояние между колоннами, мм

4200

Усилие, т

800

Длина гиба, мм

6000

Макс. раскрытие, мм

800

Мотокомпенсация прогиба

Да

Скорость хода заднего упора, мм/сек

200

Двигатель
Мощность двигателя, кВт

55

Больше характеристик
Вес

90000 кг

Габариты

6500 × 2950 × 5300 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

  • СИСТЕМА УПРАВЛЕНИЯ Delem Da-53T
  • НАСОС ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ SUNNY (США)
  • ОПТИЧЕСКИЕ ЛИНЕЙКИ СИНХРОНИЗАЦИИ FAGOR (Испания)
  • КЛАПАНЫ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ BOSCH-Rexroth (Германия)
  • УПЛОНИТЕЛЬНЫЕ КОЛЬЦА NOK (Япония)
  • ШАРИКОВИНТОВЫЕ ПАРЫ И ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (Тайвань)
  • ГЛАВНЫЙ ДВИГАТЕЛЬ Siemens (Siemens Beide Standard Motors Ltd. (SSML))
  • ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (Франция)
  • ГИДРОЦИЛИНДРЫ 2 шт (опционально 4)
  • КОМПЕНСАЦИЯ ПРОГИБА Электромеханическая (Автоматическая)
  • ПУЛЬТ НОЖНОГО ПРИВОДА (ПЕДАЛЬ) KACON (Ю. Корея)
