Кромкошлифовальные станки проходного типа EcoWood серии XSDLW

Под заказ

    Кромкошлифовальные станки проходного типа EcoWood серии XSDLW. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Артикул: kami-3815ecb9c373 Категория: Бренд: EcoWood Бренд:

    Кромкошлифовальные станки проходного типа EcoWood серии XSDLW. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Модель: X1S2D2L2W2 / X1S2D2L2W2 SERVO / X2D2L2S2W2 / X2D2L2S2W2 SERVO

    Назначение и применение

    Станок предназначен для шлифования в автоматическом проходном режиме прямых и профильных кромок мебельных фасадов, и других мебельных деталей. Шлифование осуществляется на изделиях из МДФ, заготовках из массива древесины, шпонированных деталях, по грунту и по нанесенному ЛКМ (промежуточное шлифование).

    Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.

    Конструктивные особенности

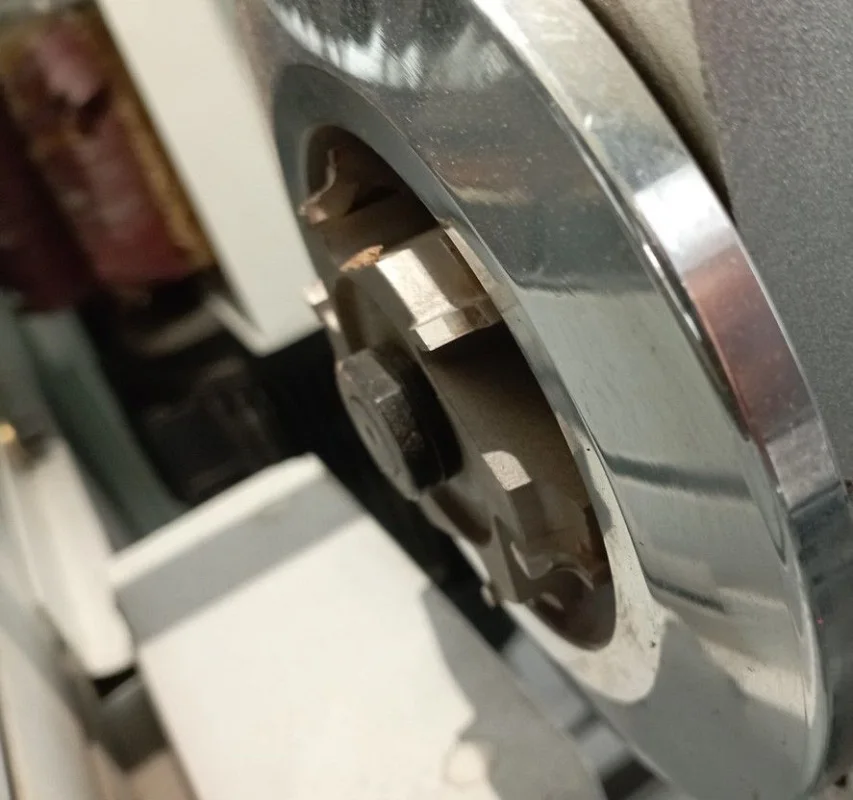

    • Фрезерный узел «X»

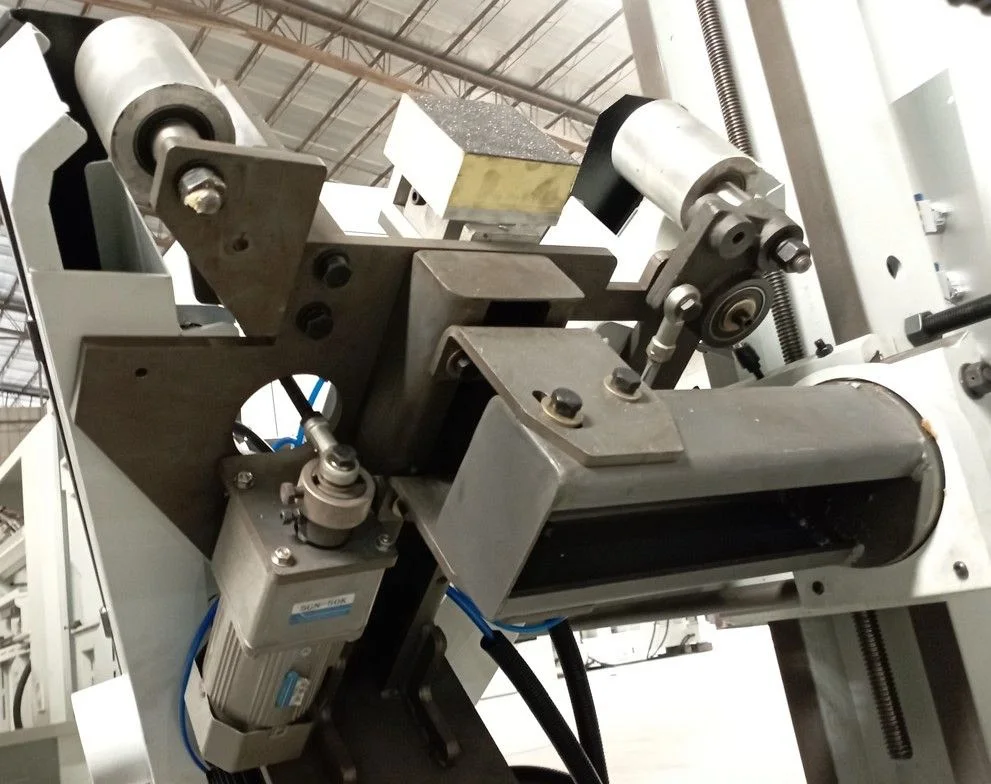

    • Ленточный узел с пневматическим утюжком «S»

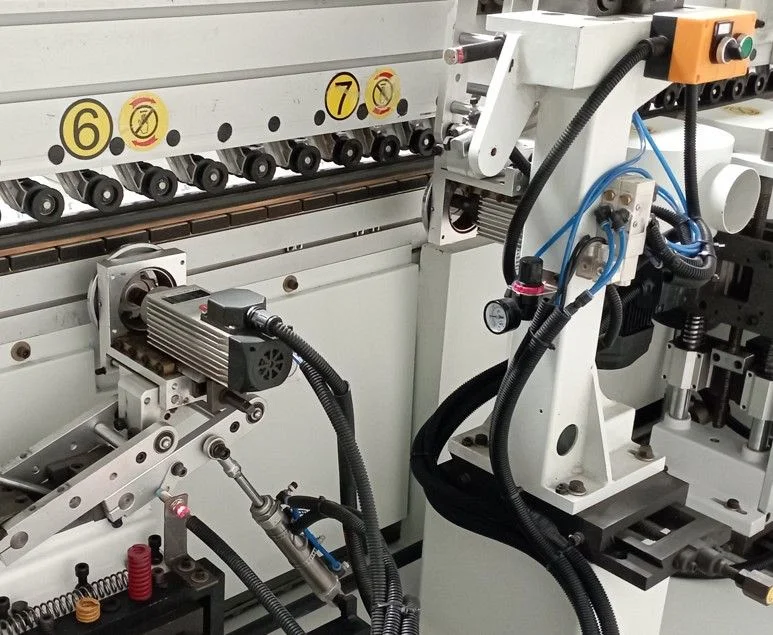

    • Продольный фрезерный узел «D»
    • Торцевой фрезерный узел «L»

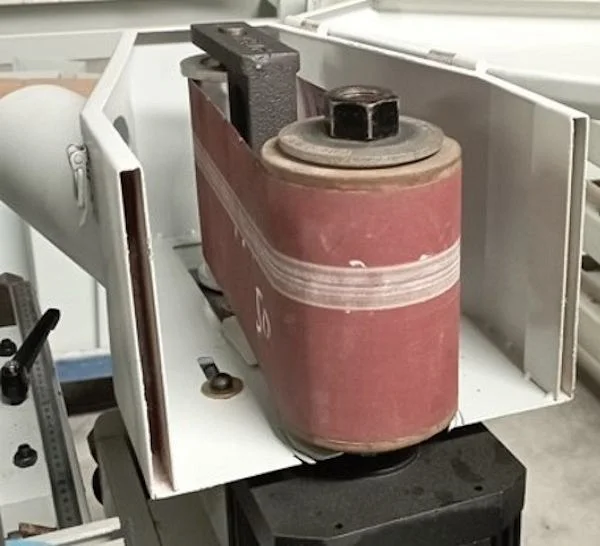

    • Универсальный шлифовальный узел «W»
    • Обдув шлифовальной ленты на узле с пневматическим утюжком
    • Подающий транспортер
    • Пылезащищенный электрошкаф
    • Панель управления
    • Осцилляция шлифовальной ленты на узле с пневматическим утюжком
    • Пневматическое натяжение шлифовальной ленты
    • Манометры натяжения шлифовальной ленты и силы прижима утюжка
    • Наклон шлифовальных узлов

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Основные характеристики
    Рабочее давление (МПа)

    X1S2D2L2W2 SERVO: 0,06 – 0,08, X1S2D2L2W2: 0,06 – 0,08, X2D2L2S2W2 SERVO: 0,06 – 0,08, X2D2L2S2W2: 0,06 – 0,08

    Мощность двигателя подачи, кВт

    X1S2D2L2W2 SERVO: 3,7, X1S2D2L2W2: 3,7, X2D2L2S2W2 SERVO: 3,7, X2D2L2S2W2: 3,7

    Скорость подачи заготовки, м/мин

    X1S2D2L2W2 SERVO: 5 – 20, X1S2D2L2W2: 5 – 20, X2D2L2S2W2 SERVO: 5 – 20, X2D2L2S2W2: 5 – 20

    Мощность, кВт

    X1S2D2L2W2 SERVO: 0,75, X1S2D2L2W2 SERVO: 1,5 x 2, X1S2D2L2W2 SERVO: 2,2 x 2, X1S2D2L2W2 SERVO: 5,5, X1S2D2L2W2: 0,75, X1S2D2L2W2: 1,5 x 2, X1S2D2L2W2: 2,2 x 2, X1S2D2L2W2: 5,5, X2D2L2S2W2 SERVO: 0,75 x 2, X2D2L2S2W2 SERVO: 1,5 x 2, X2D2L2S2W2 SERVO: 2,2 x 2, X2D2L2S2W2 SERVO: 5,5 x 2, X2D2L2S2W2: 0,75 x 2, X2D2L2S2W2: 1,5 x 2, X2D2L2S2W2: 2,2 x 2, X2D2L2S2W2: 5,5 x 2

    Ширина обработки, мм

    X1S2D2L2W2 SERVO: 80 – 2400, X1S2D2L2W2: 80 – 2400, X2D2L2S2W2 SERVO: 80 – 2400, X2D2L2S2W2: 80 – 2400

    Высота обработки, мм

    X1S2D2L2W2 SERVO: 5 – 70, X1S2D2L2W2: 5 – 70, X2D2L2S2W2 SERVO: 5 – 70, X2D2L2S2W2: 5 – 70

    Длина, мм

    X1S2D2L2W2 SERVO: 6800, X1S2D2L2W2: 6800, X2D2L2S2W2 SERVO: 7600, X2D2L2S2W2: 7600

    Ширина, мм

    X1S2D2L2W2 SERVO: 1400, X1S2D2L2W2: 1400, X2D2L2S2W2 SERVO: 1250, X2D2L2S2W2: 1250

    Высота, мм

    X1S2D2L2W2 SERVO: 1500, X1S2D2L2W2: 1500, X2D2L2S2W2 SERVO: 1550, X2D2L2S2W2: 1550

    Вес, кг

    X1S2D2L2W2 SERVO: 2800, X1S2D2L2W2: 2800, X2D2L2S2W2 SERVO: 3100, X2D2L2S2W2: 3100

    Инструментальная система
    Количество фрез, шт.

    X1S2D2L2W2 SERVO: 1, X1S2D2L2W2 SERVO: 2, X1S2D2L2W2: 1, X1S2D2L2W2: 2, X2D2L2S2W2 SERVO: 2, X2D2L2S2W2: 2

    Максимальный наружный диаметр инструмента, мм

    X1S2D2L2W2 SERVO: 200, X1S2D2L2W2: 200, X2D2L2S2W2 SERVO: 200, X2D2L2S2W2: 200

    Мощность продольного фрезерного узла, кВт

    X1S2D2L2W2 SERVO: 0,75 х 2, X1S2D2L2W2: 0,75 х 2, X2D2L2S2W2 SERVO: 0,75 х 2, X2D2L2S2W2: 0,75 х 2

    Мощность торцевого фрезерного узла, кВт

    X1S2D2L2W2 SERVO: 0,75 х 2, X1S2D2L2W2: 0,75 х 2, X2D2L2S2W2 SERVO: 0,75 х 2, X2D2L2S2W2: 0,75 х 2

    Энергопотребление
    Общая установленная мощность, кВт

    X1S2D2L2W2 SERVO: 20,3, X1S2D2L2W2: 17,2, X2D2L2S2W2 SERVO: 24,5, X2D2L2S2W2: 17,2

    Обработка детали
    Материал заготовки

    X1S2D2L2W2 SERVO: Кромка фасадов, X1S2D2L2W2: Кромка фасадов, X2D2L2S2W2 SERVO: Кромка фасадов, X2D2L2S2W2: Кромка фасадов

    Подача материала
    Мощность подъема прижимной балки, кВт

    X1S2D2L2W2 SERVO: 0,55, X1S2D2L2W2: 0,55, X2D2L2S2W2 SERVO: 0,5, X2D2L2S2W2: 0,5

    Шлифование и полирование
    Количество узлов, шт.

    X1S2D2L2W2 SERVO: 2, X1S2D2L2W2: 2, X2D2L2S2W2 SERVO: 2, X2D2L2S2W2: 2

    Автоматическая компенсация износа шлифовальных кругов

    X1S2D2L2W2 SERVO: есть (0,04 мм за 1 раз), X1S2D2L2W2: есть (0,04 мм за 1 раз), X2D2L2S2W2 SERVO: есть (0,04 мм за 1 раз), X2D2L2S2W2: есть (0,04 мм за 1 раз)

    Осцилляция шлифовальной ленты, мм

    X1S2D2L2W2 SERVO: есть, X1S2D2L2W2: есть, X2D2L2S2W2 SERVO: есть, X2D2L2S2W2: есть

    Размер вала (диаметр x высота), мм

    X1S2D2L2W2 SERVO: 16 х 20, X1S2D2L2W2 SERVO: 25,4 x 100, X1S2D2L2W2 SERVO: 35 х 100, X1S2D2L2W2: 16 х 20, X1S2D2L2W2: 25,4 x 100, X1S2D2L2W2: 35 х 100, X2D2L2S2W2 SERVO: 16 х 20, X2D2L2S2W2 SERVO: 25,4 x 100, X2D2L2S2W2 SERVO: 35 х 100, X2D2L2S2W2: 16 х 20, X2D2L2S2W2: 25,4 x 100, X2D2L2S2W2: 35 х 100

    Скорость шлифовальной ленты (инвертор), м/с

    X1S2D2L2W2 SERVO: 300 – 1440, X1S2D2L2W2: 300 – 1440, X2D2L2S2W2 SERVO: 300 – 1440, X2D2L2S2W2: 300 – 1440

    Частота вращения (инвертор), об/мин

    X1S2D2L2W2 SERVO: 300 – 1900, X1S2D2L2W2: 300 – 1900, X2D2L2S2W2 SERVO: 300 – 1900, X2D2L2S2W2: 300 – 1900

    Способ настройки

    X1S2D2L2W2 SERVO: Вручную, X1S2D2L2W2: Вручную, X2D2L2S2W2 SERVO: Вручную, X2D2L2S2W2: Вручную, Общее: Вручную

    Больше характеристик
    Электроподключение, В/Гц

    X1S2D2L2W2 SERVO: 380 / 50, X1S2D2L2W2: 380 / 50, X2D2L2S2W2 SERVO: 380 / 50, X2D2L2S2W2: 380 / 50

    Частота вращения фрезы, об/мин

    X1S2D2L2W2 SERVO: 12 000, X1S2D2L2W2 SERVO: 7500, X1S2D2L2W2: 12 000, X1S2D2L2W2: 7500, X2D2L2S2W2 SERVO: 12 000, X2D2L2S2W2 SERVO: 7500, X2D2L2S2W2: 12 000, X2D2L2S2W2: 7500

    Размер шлифовальной ленты, мм

    X1S2D2L2W2 SERVO: 1980 x 80, X1S2D2L2W2: 1980 x 80, X2D2L2S2W2 SERVO: 1980 x 80, X2D2L2S2W2: 1980 x 80

    Угол наклона, °

    X1S2D2L2W2 SERVO: ± 45, X1S2D2L2W2: ± 45, X2D2L2S2W2 SERVO: ± 45, X2D2L2S2W2: ± 45

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Дополнительные опции (не входят в стандартную комплектацию)

    • Шлифовальные ленты
    • Винтовой компрессор TRIUMPH DELTA 20/8 C
    • Фильтр рукавный ECOWOOD FPC 10000
