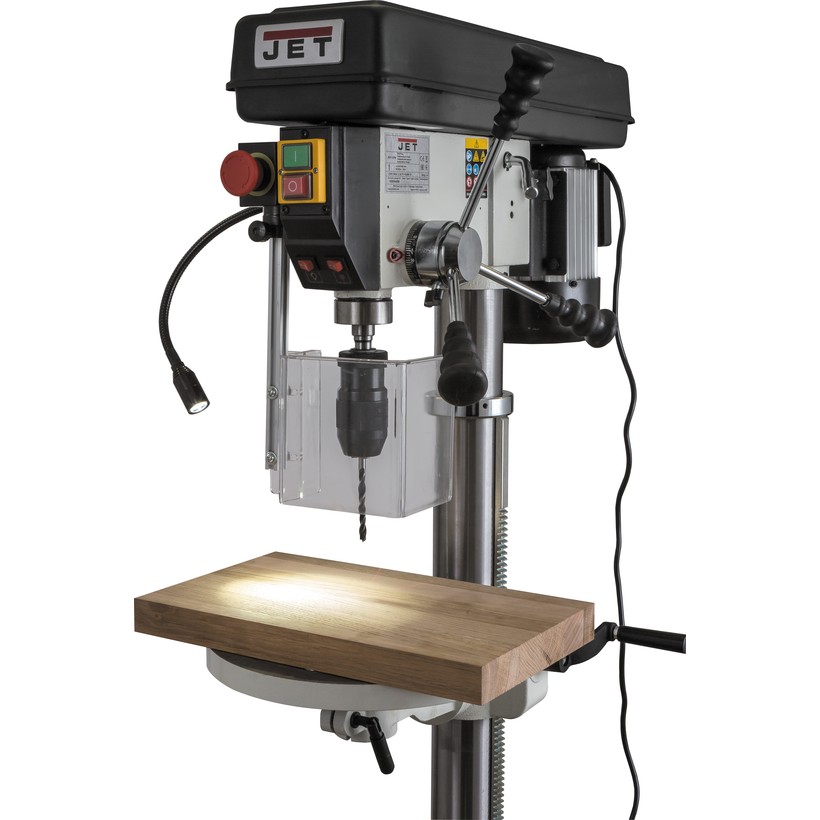

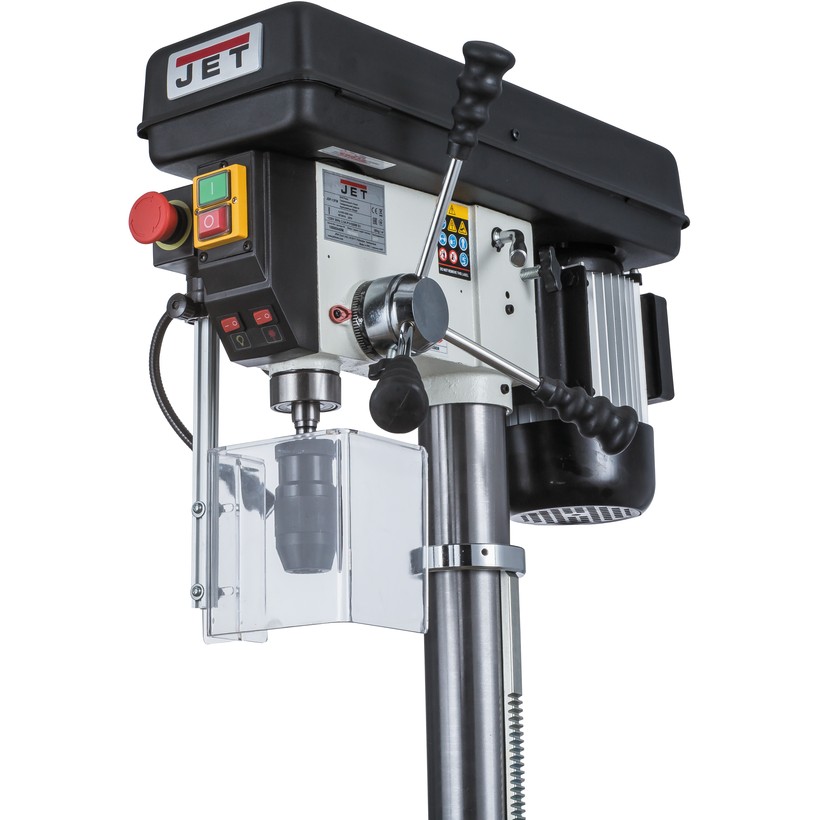

JET JDP-13FM Напольный сверлильный станок 230 В

Особенности:

• Регулируемый ограничитель глубины сверления
• Контроль глубины сверления по лимбу
• 12-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
• Рабочий стол из чугунного литья
• Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
• Регулировка наклона рабочего стола
• Поворотный рабочий стол
• Быстрозажимной сверлильный патрон

Описание

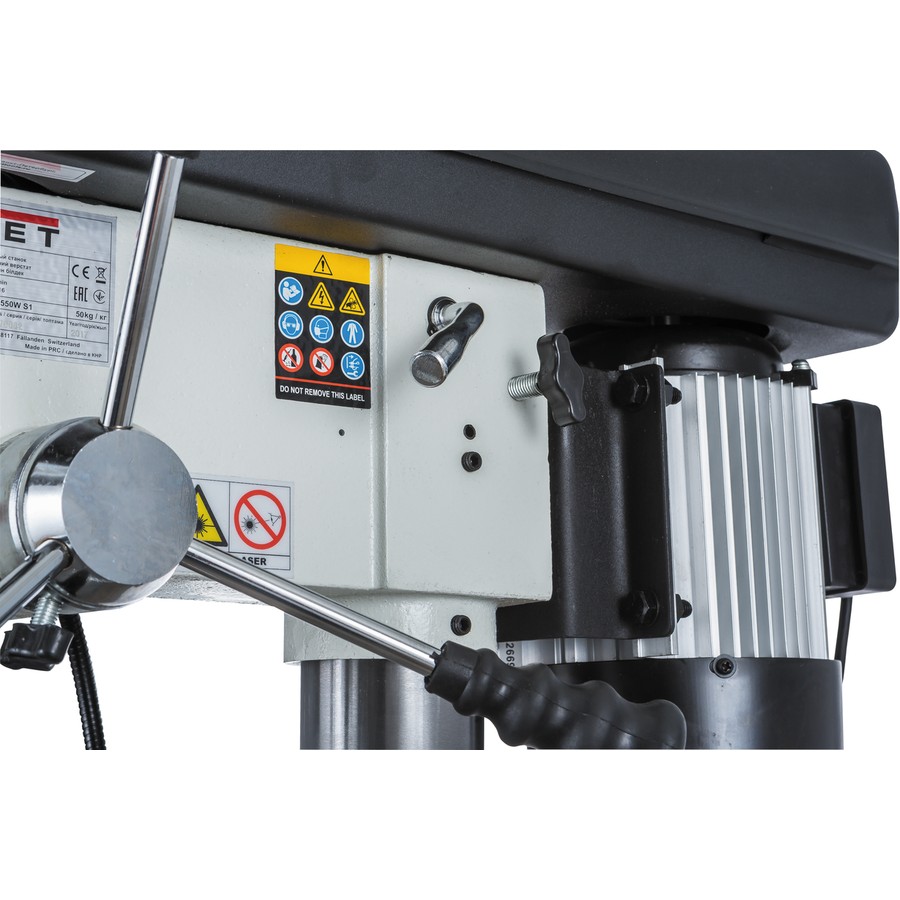

JDP-13FM – сверлильный станок профессионального класса напольной конфигурации. Оборудован мощным двигателем, рассчитанным на работу в режиме S1 (продолжительный) при потреблении 550 Вт, а при кратковременных пиковых нагрузках способным развивать и существенно больше.

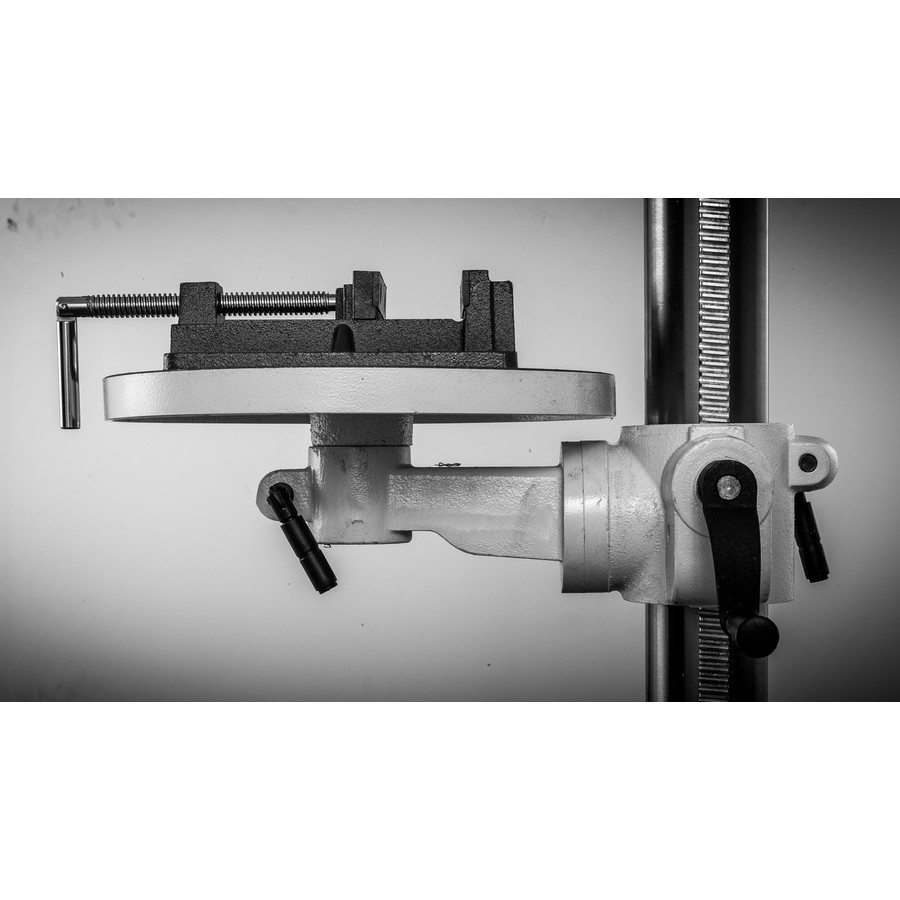

Массивный чугунный стол круглой формы имеет радиальные прорези для установки тисков (поставляются в комплекте) и может вращаться вокруг своей оси. Поворотный кронштейн обеспечивает наклон в обе стороны для сверления под углом и регулируется по высоте при помощи зубчато-реечного механизма. Рабочая область с прорезями есть и на основании станка, что позволяет работать от него, в этом случае расстояние до шпинделя будет достигать 1244 мм. Колонна, кронштейны, стол и прочие образующие конструкцию детали выполнены массивно и прочно, с расчетом на большие усилия при подаче сверла.

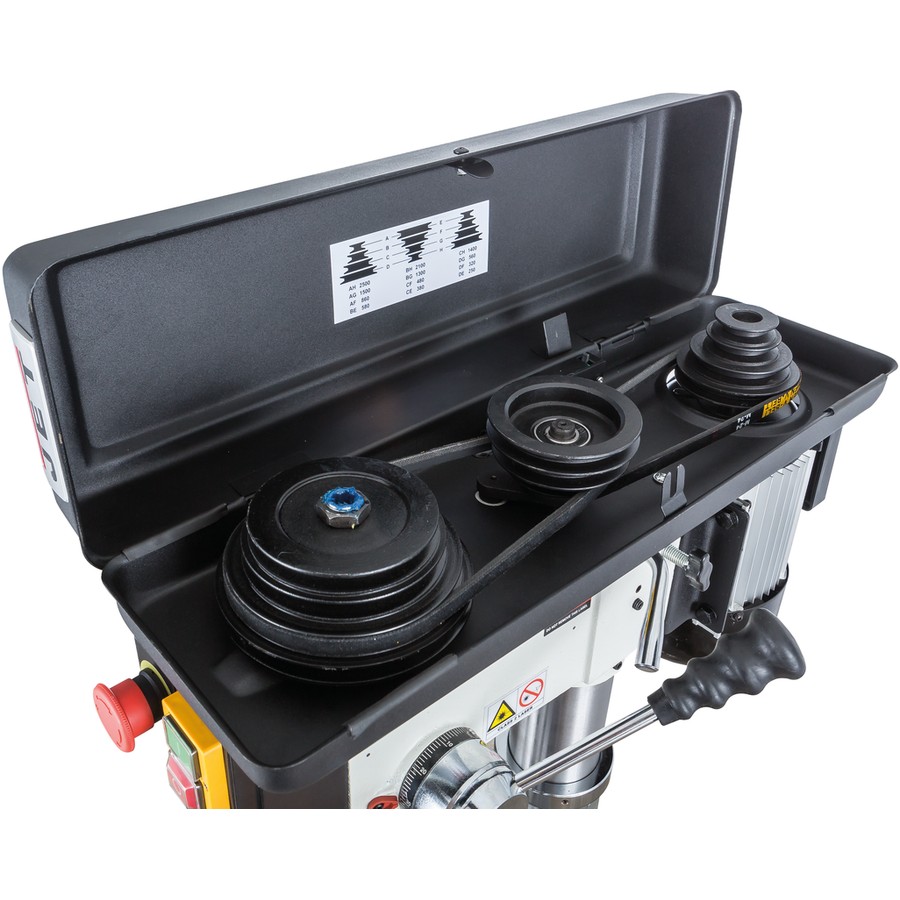

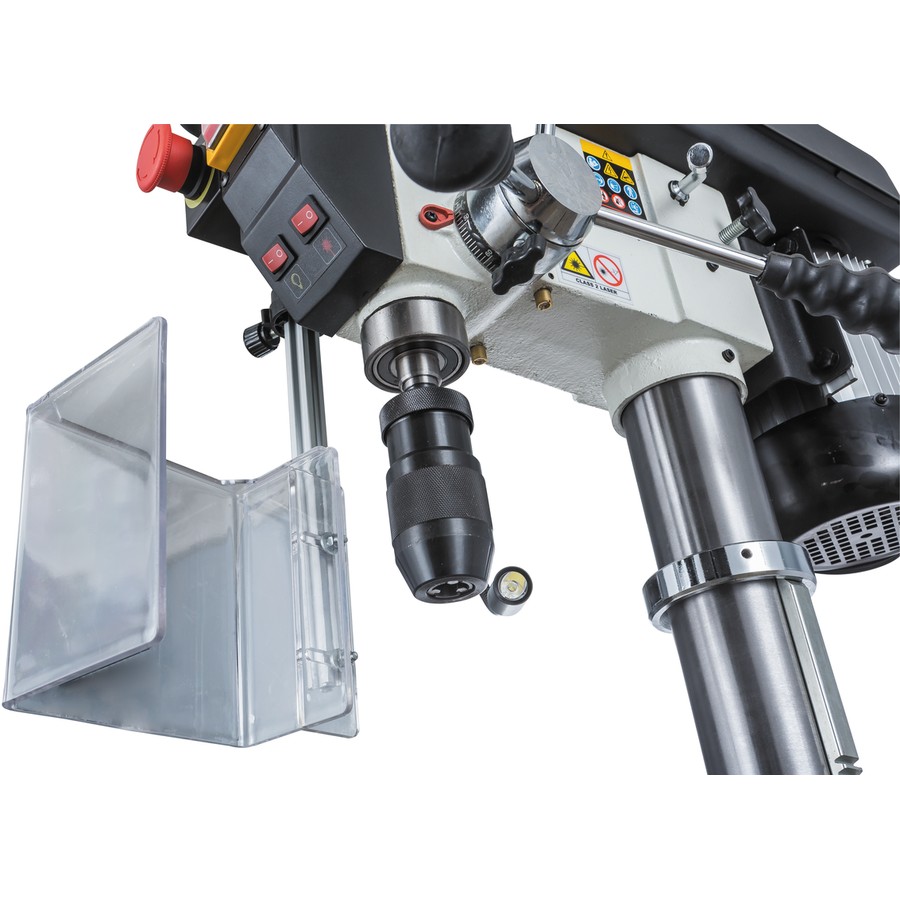

Ход пиноли контролируют по лимбу, совмещенному с регулируемым концевым ограничителем. Стандартный, поставляемый в комплекте, патрон – быстрозажимной, стандарт его посадки на оправку В16, отверстие шпинделя – под конус МК-2. Привод от мотора производится через двухступенчатую (с промежуточным шкивом) ременную передачу, которая позволяет выбрать одну из 12 скоростей.

Данный станок имеет прочную, простую и надежную конструкцию, которая обеспечивает высокую надежность, долговечность и точность в работе, как при бытовом, так и при профессиональном режиме эксплуатации.
