Горизонтальный обрабатывающий центр KMT KHM-500
Горизонтальный обрабатывающий центр KMT KHM-500 — изображение 2
Горизонтальный обрабатывающий центр KMT KHM-500 — изображение 3
Горизонтальный обрабатывающий центр KMT KHM-500 — изображение 4
Горизонтальный обрабатывающий центр KMT KHM-500 — изображение 5

Горизонтальный обрабатывающий центр KMT KHM-500

13 952 924 ₽

  • Размеры рабочего стола, мм

    500 x 500

Горизонтальный обрабатывающий центр KMT KHM-500.

Артикул: 507289 Категория: Бренд: KMT Бренд:

Горизонтальный обрабатывающий центр KMT KHM-500.

Модель: KHM-500

Назначение и применение

Станок KMT KHM-500 предназначен для точной и высокопродуктивной обработки коробчатых и плоских деталей из углеродистой стали, нержавеющей стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет.

Горизонтальные обрабатывающие центры серии KHM широко используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. Горизонтальные ОЦ способны за одну установку обрабатывать деталь с четырёх сторон. Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб.

Конструктивные особенности

  • Колонная конструкция

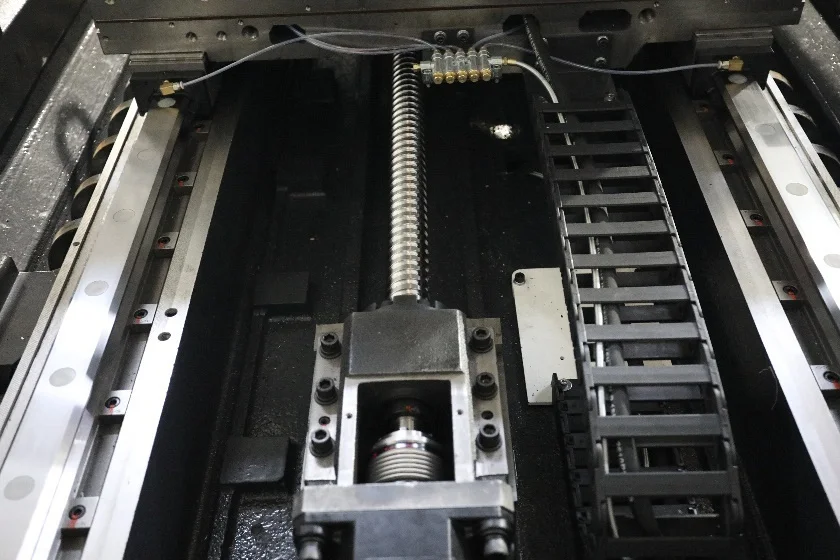

  • Направляющие
  • Шпиндель
  • Механизм подачи
  • Инструментальный магазин
  • Система ЧПУ FANUC 0i-MF (тип 1)
  • Держатель инструмента BBT (BIG PLUS)
Основные характеристики
Система ЧПУ

Fanuc

Тип направляющих

Роликовые

Частота вращения, об/мин

15 000

Повторяемость
Повторяемость, мм

0,004

Инструментальная система
Емкость магазина инструмента

24

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

120

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

36000 / 36000 / 32000

Скорость подачи по осям X/Y/Z, мм/мин

2.0E+4

Быстрые перемещения B, м/мин

15

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

3 / 3 / 3

Точность позиционирования
Точность позиционирования, мм

0,008

Шпиндель
Тип привода шпинделя

Мотор-шпиндель

Мощность шпинделя пост./30 мин, кВт

11 / 22

Расстояние от центра стола до поверхности шпинделя, мм

20 – 620

Рабочий стол
Размеры рабочего стола, мм

500 x 500

Количество паллет, шт.

1

Точности
Точность индексации поворотного стола, с

0,001

Задняя бабка
Конус

BBT-40

Перемещения и направляющие
По оси X, мм

1100

По оси Z, мм

620

По оси Y, мм

600

Диаметр ШВП, мм

40 x 16

Подача материала
Скорость подачи (B), м/мин

30

Больше характеристик
Макс. Ø инструмента, мм

78

Время смены инструмента

5,5

Макс. крутящий момент на шпинделе, Нм

48 / 88

Максимальная нагрузка, кг

800

Потребляемая мощность, кВт

11 / 22

Вес

6800 кг

Габариты

2300 × 2679 × 2550 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Состав комплектации требует уточнения

В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

  • Система ЧПУ Fanuc oi-MF Plus(1), LCD 10,4”
  • Инструкция на русском языке
  • Контроль плавного хода
  • Мобильный пульт MPG
  • Функции G68.2 и G53.1
  • M30 авто останов
  • Жесткое нарезание резьбы
  • Главный двигатель Fanuc 11/22 кВт
  • Инструментальный магазин на 24 позиций (тип рука)
  • Индексация рабочего стола 0.001°
  • Система подачи СОЖ
  • Оптическая линейка поворота стола
  • Пистолет СОЖ
  • Пневматический пистолет
  • Водяная система охлаждение шпинделя
  • Продувка шпинделя воздухом
  • Серводвигатели Fanuc по осям X/Y/Z
  • Трехцветная сигнальная лампа
  • Транспортер для удаления стружки с тележкой
  • Автоматическая система смазки
  • Пистолет для обдува воздухом рабочей зоны
  • Рабочее освещение станка
  • Внутренний смыв стружки
  • Кабинетная защита зоны резания
  • Конвейер стружки ленточного типа с корзиной
  • М30 функция автоматического отключения
  • Сепаратор СОЖ дисковый тип
  • CE стандарт электрошкафа
  • Телескопическая защита направляющих по осям X/Y/Z
  • Кондиционер электрошкафа
  • Инструмент для обслуживания станка
