Горизонтально-расточные станки ReTOS Varnsdorf W100B с УЦИ

Под заказ

    Горизонтально-расточные станки ReTOS Varnsdorf W100B с УЦИ. Цена по запросу.

    Артикул: kami-9a89fb2f6424 Категория:

    Горизонтально-расточные станки ReTOS Varnsdorf W100B с УЦИ. Цена по запросу.

    Модель: W100B

    Назначение и применение

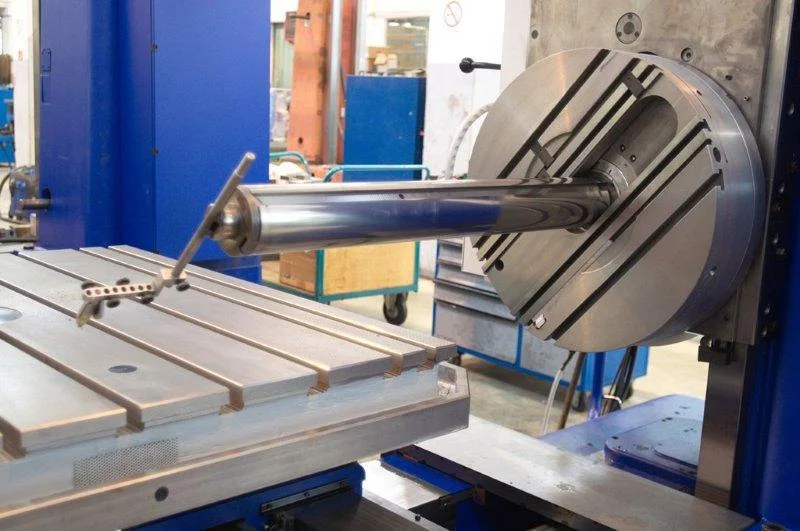

    Горизонтально-расточной станок с поворотным столом W100B представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, W100B является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности.

    W100B осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке W100B, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.

    Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

    Основные характеристики
    Перемещение по оси Y, мм

    1290

    Система ЧПУ

    Siemens

    Частота вращения, об/мин

    10 – 3000

    Длина, мм

    7000

    Ширина, мм

    5500

    Инструментальная система
    Количество позиций инструмента, шт.

    30 / 40

    Скорость перемещений
    Скорость быстрого перемещения по оси W, м/мин

    6800

    Частота вращения оси B, об/мин

    1,6

    Шпиндель
    Конус шпинделя

    ISO NO.50

    Мощность главного шпинделя, кВт

    34

    Диаметр рабочего шпинделя, мм

    100

    Рабочий стол
    Размеры рабочего стола, мм

    1250 х 1250 / 1500 х 1500

    Грузоподъемность стола, кг

    3000 / 2500

    Перемещение суппорта
    Ход по оси Х, мм

    1600

    Ход по оси Z, мм

    1710

    Система управления
    Тип управления

    ЧПУ

    Перемещения и направляющие
    Перемещение рабочего шпинделя по оси W, мм

    710

    Тип подачи оси B

    автоматический

    Больше характеристик
    Макс. крутящий момент на шпинделе, Нм

    1645

    Время смены инструмента

    15

    Скорость быстрых перемещений по оси X, мм/мин

    1.5000E+7

    Скорость быстрых перемещений по оси Z, мм/мин

    1.5000E+7

    Скорость быстрых перемещений по оси Y, мм/мин

    1.5000E+7

    Вес

    13000 кг

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • Направляющая опора шпинделя 170 мм
    • Шомпол конусной полости шпинделя VK-ISO50
    • Наконечник для крепления инструмента, 15 шт.
    • Анкерный материал
    • Набор инструментов для обслуживания и ухода
    • Базовый комплект запчастей
    • Сопроводительная техническая документация
    • Сервисная поддержка – выезд сервисного инженера в течение 48 часов

    Дополнительные опции (не входят в стандартную комплектацию)

    • Направляющая опора шпинделя 320 мм
    • Направляющая опора шпинделя 470 мм
    • FP 40-10 ручная фрезерная головка прямоугольная
    • UFP 40-10 ручная фрезерная головка универсальная
    • HPR50 ручная фрезерная головка прямоугольная
    • Опора борштанг
    • Измерительный 3D зонд TS 460 HEIDENHAIN
    • Устройство подготовки воздуха HEIDENHAIN DA 400
    • UK 500 крепежный кубик
    • UU 800 / 950 / 1120 крепежный угольник
    • Система управления SINUMERIK 840D
    • Поворотный стол 1500 x 1500 мм
    • Увеличение Z = 1710 мм
    • LD 650 планшайба
    • CHZ устройство для охлаждения инструментов
    • CHOV охлаждение инструмента через ось шпинделя (макс. 10 Бар)
    • AVN Автоматическая смена инструмента, 30 шт.
    • Охлаждение туманом
    • Набор запчастей для трехлетней эксплуатации
