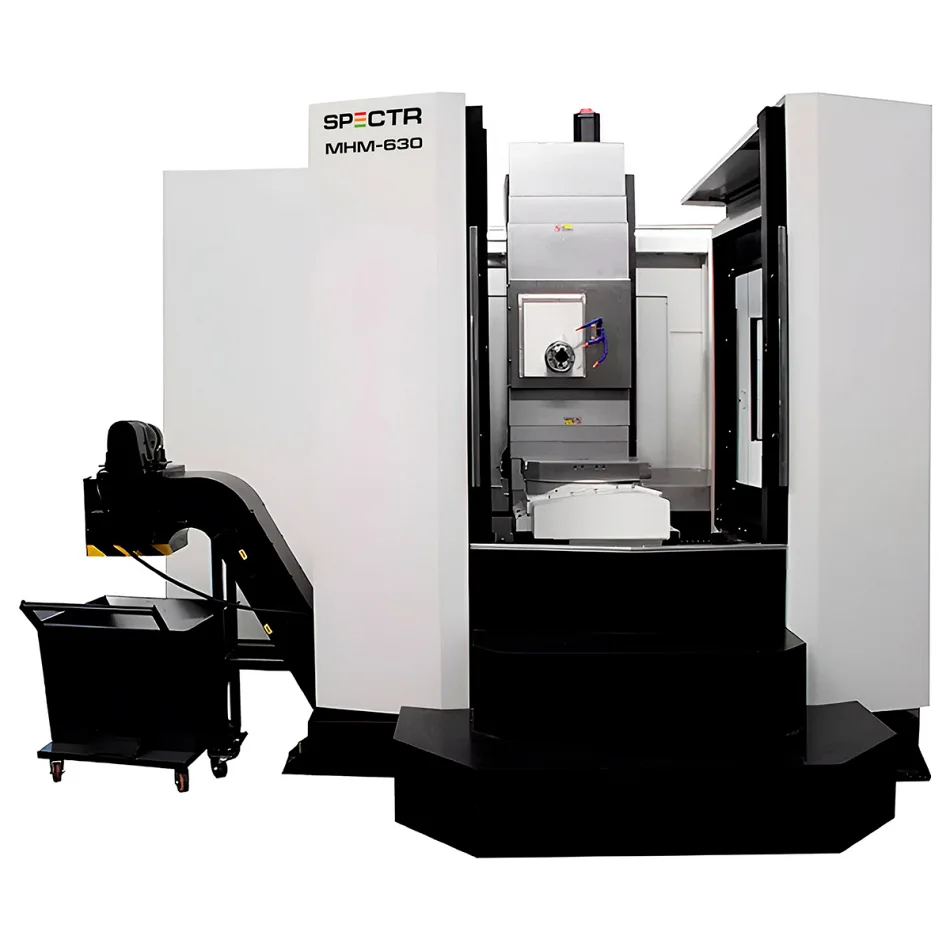

Горизонтально-фрезерный центр SPECTR MHM-630
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 2
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 3
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 4
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 5
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 6
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 7
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 8
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 9
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 10
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 11
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 12
Горизонтально-фрезерный центр SPECTR MHM-630 — изображение 13

Горизонтально-фрезерный центр SPECTR MHM-630

17 060 418 ₽

  • Размеры рабочего стола, мм

    630 x 630

Горизонтально-фрезерный центр SPECTR MHM-630.

Артикул: 458537 Категория: Бренд: SPECTR Бренд:

Горизонтально-фрезерный центр SPECTR MHM-630.

Модель: MHM-630

Назначение и применение

Станки предназначены для точной и высокопродуктивной обработки: коробчатых и плоских деталей из стали, серого чугуна и различных сплавов; для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет. Работа в автоматическом цикле обеспечена за счет автоматической смены инструмента из инструментального магазина. Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов с центровым подводом охлаждающей жидкости . Поворотный стол , управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений. Область применения Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Инструментальное производство Изготовление пресс-форм и штампов высокого качества Автомобильная промышленность Авиационная промышленность Приборостроение Область применения

Работа в автоматическом цикле обеспечена за счет автоматической смены инструмента из инструментального магазина.

Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов с центровым подводом охлаждающей жидкости .

Поворотный стол , управляемый системой ЧПУ (ось «B»), дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений.

Фрезерные центры серии MHM широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Конструктивные особенности

  • Cистема ЧПУ

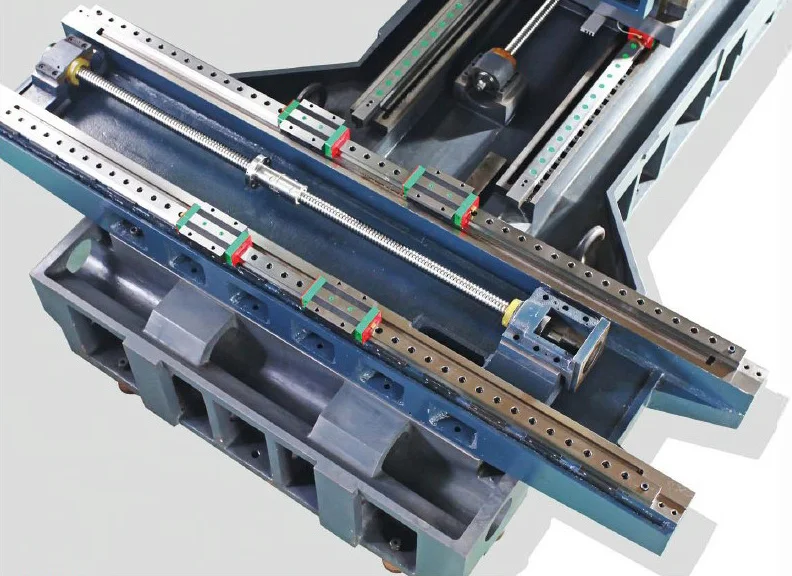

  • Cтанина
  • Шпиндель
  • Инструментальный магазин

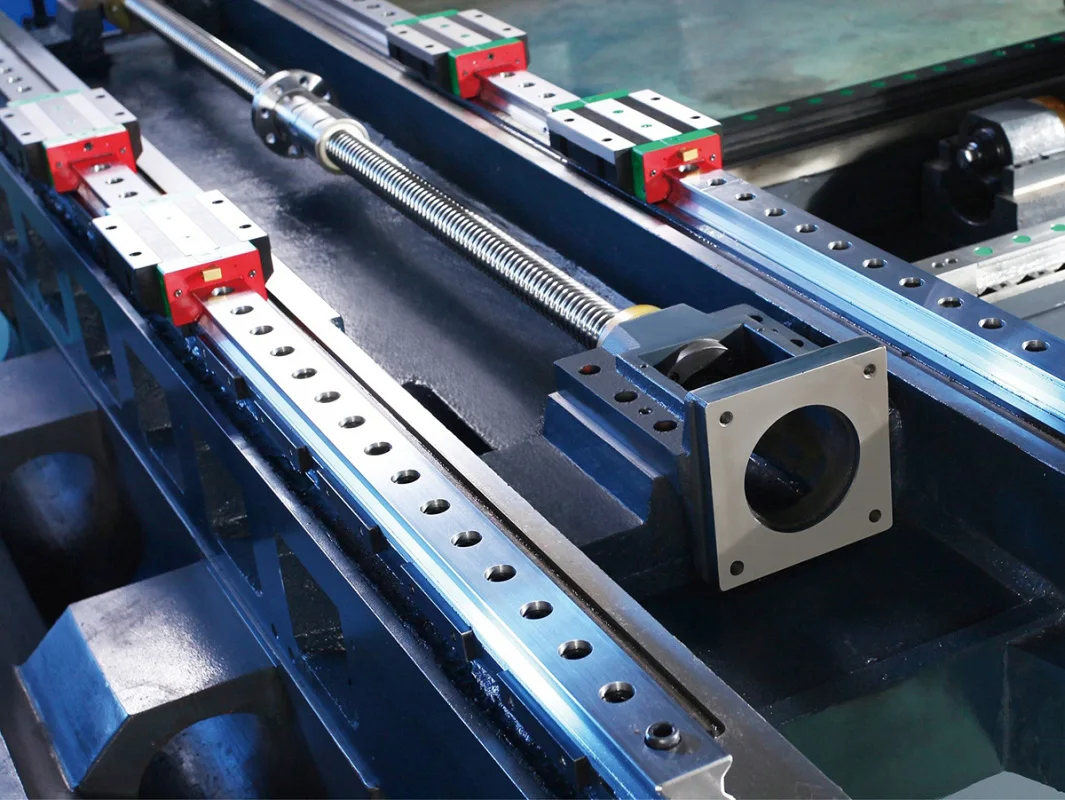

  • Направляющие перемещений
  • Рабочий стол

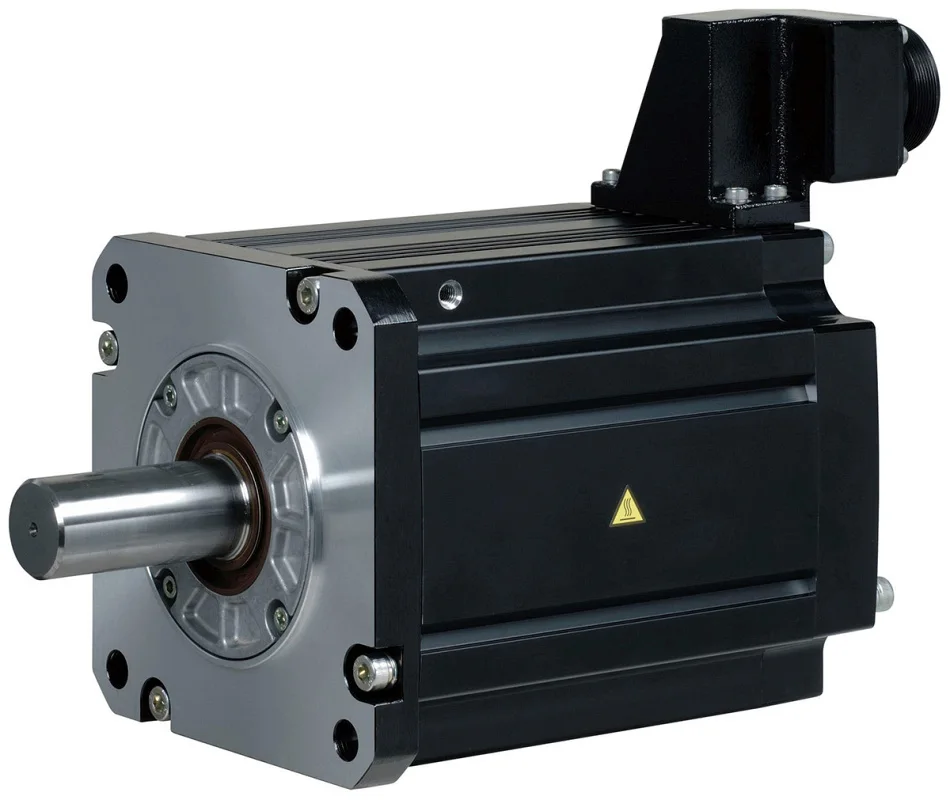

  • Основные двигатели Fanuc
  • Конвейер удаления стружки
  • Масляное охлаждение шпинделя
  • Маслоотделитель (сепаратор СОЖ)
  • Редуктор (ZF Германия)
Основные характеристики
Система ЧПУ

Fanuc

Тип направляющих

Качения

Объем бака СОЖ, л

150 – 180

Частота вращения, об/мин

6000

Повторяемость
Повторяемость, мм

0,005

Инструментальная система
Емкость магазина инструмента

24 (40, 60 опция)

Максимальная длина устанавливаемого инструмента, мм

350

Максимальный вес устанавливаемого инструмента, кг

15

Максимальный диаметр инструмента при пустых соседних ячейках, мм

200

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

24000 / 24000 / 24000

Скорость подачи по осям X/Y/Z, мм/мин

6000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

3 / 3 / 3

Мощность мотора поворота стола, кВт

3

Точность позиционирования
Точность позиционирования, мм

0,008

Шпиндель
Тип привода шпинделя

Ремень

Расстояние от оси шпинделя до поверхности рабочего стола, мм

120 – 930

Мощность шпинделя пост./30 мин, кВт

15 / 18,5

Расстояние от центра стола до поверхности шпинделя, мм

130 – 930

Рабочий стол
Размеры рабочего стола, мм

630 x 630

Количество паллет, шт.

1

Макс. скорость вращения стола, об/мин

11

Точности
Точность индексации поворотного стола, с

0,001

Задняя бабка
Конус

BT50 / SK50

Пневмосистема
Давление воздуха, кг/см²

5 – 6

Давление воздуха

6 [Единица источника: кг/см; физически не подтверждена.]

Минимальный расход воздуха, Mpa’ л

0,6' 500

Перемещения и направляющие
По оси X, мм

1000

По оси Z, мм

800

По оси Y, мм

800

Диаметр ШВП, мм

50

Подача материала
Ширина роликовых направляющих по осям X/Y/Z, мм

45 / 45 / 45

Больше характеристик
Макс. Ø инструмента, мм

112

Время смены инструмента

3, 1

Шпиндель

KENTURN

Макс. крутящий момент на шпинделе, Нм

143,3

Мощность насоса СОЖ, кВт

0,7 (3)

Максимальный размер заготовки, мм

1500 x 900

Максимальная нагрузка, кг

1200

Размер Т-образного паза, мм

100 x 18 x 5

Потребляемая мощность, кВт

35

Тормозное усилие, кг/м

4000

Вес

16000 кг

Габариты

4400 × 4260 × 3300 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Cтойка ЧПУ Fanuc 0i-MF Plus + дисплей размером 10.4’’ (интерфейс на русском языке)
  • Направляющие по осям X / Y / Z – роликовые (PMI / Hiwin)
  • Инструментальный магазин на 24 позиции (дисковый)
  • Дополнительная подача СОЖ через форсунки на кольце шпинделя
  • Масляное охлаждение шпинделя
  • Маслоотделитель (сепаратор для СОЖ)
  • Воздушный пистолет и пистолет СОЖ
  • Полностью закрытая кабинетная защита
  • Аварийное оповещение светом
  • Портативный пульт-маховичок MPG
  • Подача СОЖ через инструмент, 20 бар
  • Рабочее освещение
  • RS 232
  • Стружкосборочный конвейер (шнековый двойной)
  • Теплообменник электрошкафа
  • Смыв стружки внутри кабинета
  • Выравнивающие опоры
  • Инструмент для обслуживания станка
  • Обдув шпинделя воздухом
  • Централизованная система смазки (пропорциональный впрыск)
  • Функция автоматического останова + отключение системы
  • Бак для СОЖ
  • Автоматический останов станка (M30)
  • Трансформатор
  • Руководство по эксплуатации станком на русском языке

Дополнительные опции (не входят в стандартную комплектацию)

  • Система вытяжки масляного тумана

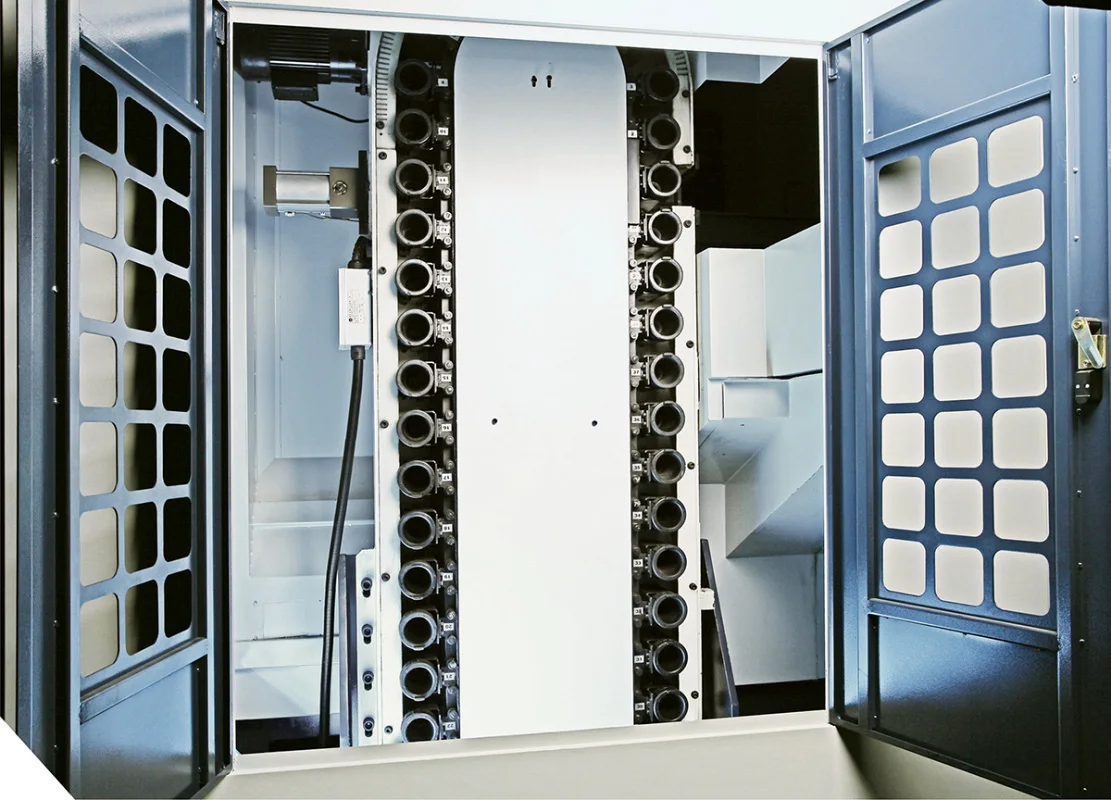

  • Цепной инструментальный магазин на 60 позиций, вместо 24-х позиционного дискового
  • Привод ZF-редуктор
