Гидравлический листогибочный пресс SMD PBA 170-3200

4 272 765 ₽

  • Мощность двигателя, кВт

    15

  • Усилие, кН

    1700

Гидравлический листогибочный пресс SMD PBA 170-3200.

Артикул: 490601 Категория: Бренд: SMD Бренд:

Гидравлический листогибочный пресс SMD PBA 170-3200.

Модель: 170-3200

Назначение и применение

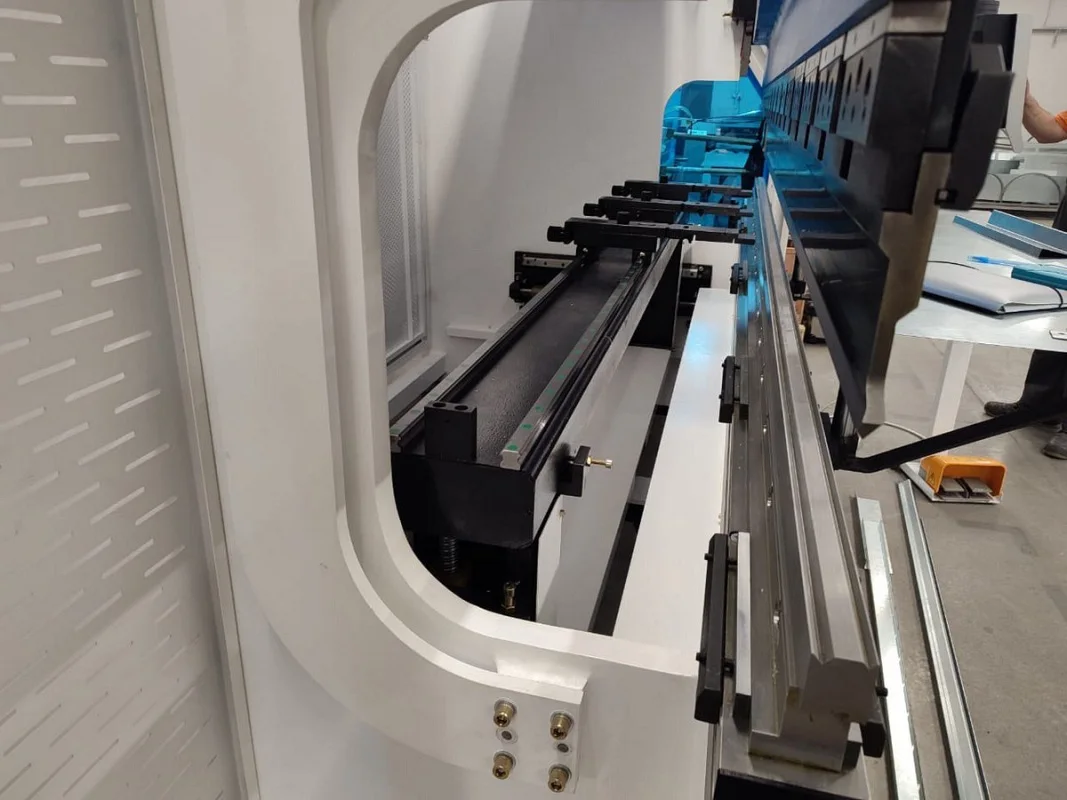

Прессы серии PBA – листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаются высокой скоростью работы* и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек.

Прессы серии PBH обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.

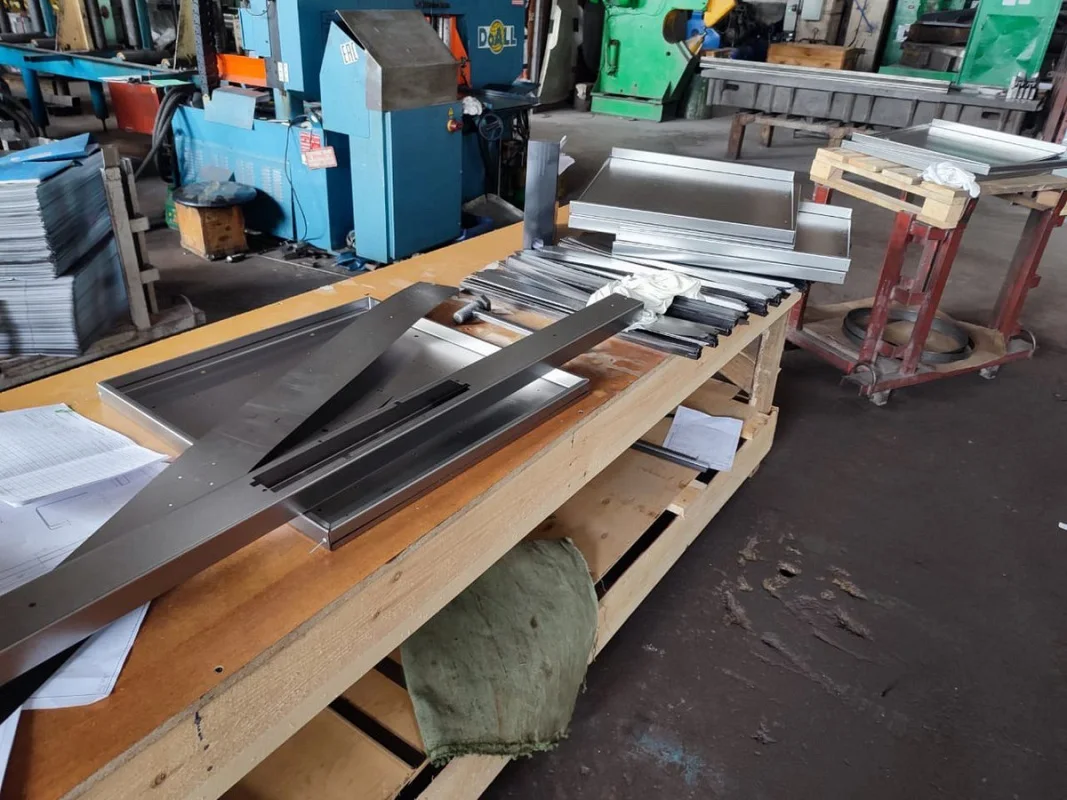

Даже корпус привычного нам системного блока компьютера – это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое.

Конструктивные особенности

  • Cтанина
  • Системы ЧПУ
  • Система компенсации прогиба
Основные характеристики
Система ЧПУ

Delem / Cybelec / ESA

Глубина подачи (зев), мм

450

Рабочая длина, мм

3200

Расстояние между колоннами, мм

2700

Усилие, кН

1700

Скорость перемещений
Подвода, мм/с

170

Рабочая, мм/с

12

Возврата, мм/с

120

Скорость перемещения упоров по оси Х, мм/с

400

Двигатель
Мощность двигателя, кВт

15

Перемещения и направляющие
Количество управляемых осей, шт.

4

Ход заднего упора (X ось), мм

550

Ход траверсы, мм

265

Гибка и формование
Раскрытие, мм

530

Больше характеристик
Объем масла, л

350

Вес

11800 кг

Габариты

3800 × 2000 × 2850 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

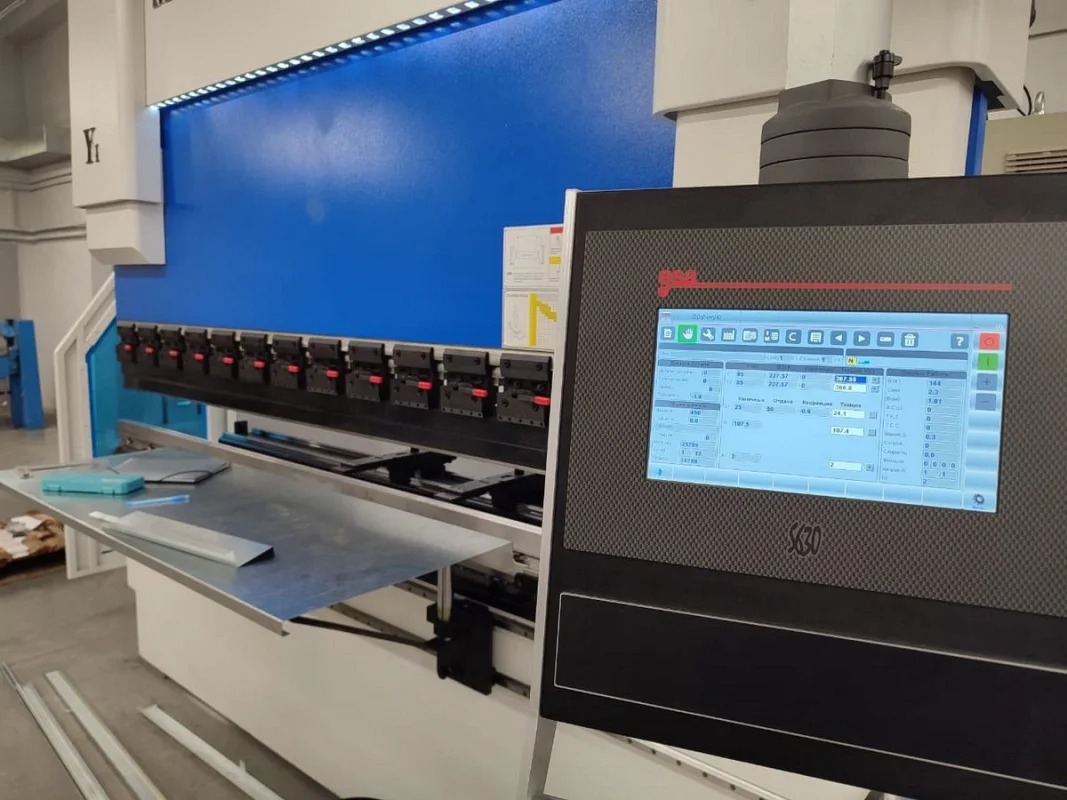

  • Системы ЧПУ ESA S840 (Италия)
  • Программное обеспечение симуляции процесса гибки
  • Электрогидравлическая синхронизация осей Y1 и Y2

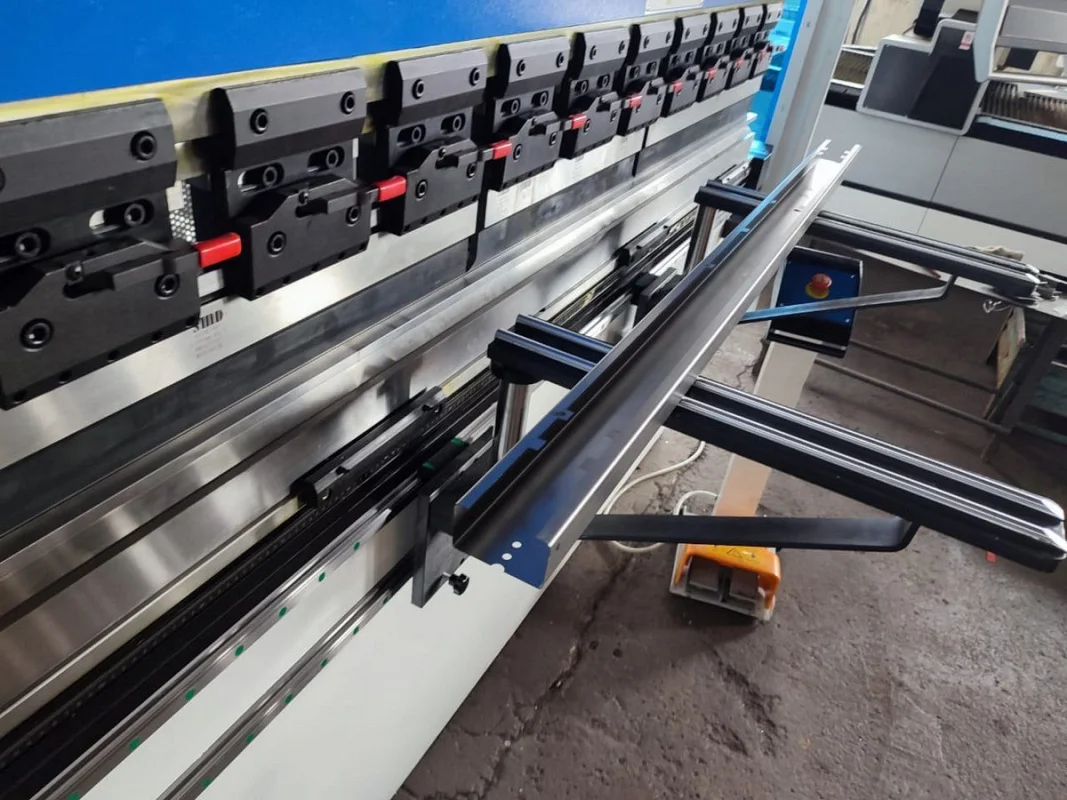

  • Электромеханический задний упор
  • Два подвижных передних суппорта
  • Комплект секционных держателей для пуансонов
  • Стол сконструирован под крепление матриц европейского типа, шириной 60 мм
  • Пуансон и матрица имеют индукционно закаленные поверхности (HRC 52-58)
  • Моторизированная система компенсации прогиба верхней траверсы стола (бомбирование) фирмы WILA (Нидерланды)
  • Система компенсации прогиба
  • Подвесной пульт управления и функциональная ножная педаль
  • Главный двигатель Siemens (Германия)
  • Гидравлический насос Sunny (США)
  • Гидравлический распределитель и пропорциональная гидравлика
  • Электрические компоненты и система безопасности марок Schnieder (Франция)

Дополнительные опции (не входят в стандартную комплектацию)

  • 2 оси управляются ЧПУ (X, R)
  • 4 оси управляются ЧПУ (X, R, Z1, Z2)
  • 5 осей управляются ЧПУ (X, X1, R, Z1, Z2)
  • 6 осей управляются ЧПУ (X1, X2, R1, R2, Z1, Z2)
  • Дополнительные пальцы заднего упора
  • Широкий стол для установки многоручьевых матриц
  • Система ЧПУ
  • Программное обеспечение
  • Световая система защиты фронтальной зоны пресса
  • Лазерная система защиты рук оператора
