Гидравлические гильотинные ножницы ERMAKSAN HVR

Под заказ

    Гидравлические гильотинные ножницы ERMAKSAN HVR. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Артикул: kami-8926adcbc591 Категория: Бренд: ERMAKSAN Бренд:

    Гидравлические гильотинные ножницы ERMAKSAN HVR. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Модель: CNC HVR 3100-6 / CNC HVR 3100-10 / CNC HVR 3100-13 / CNC HVR 3100-16 / CNC HVR 3100-20 / CNC HVR 3100-25 / CNC HVR 3100-30 / CNC HVR 3100-35 / CNC HVR 3100-40 / CNC HVR 4100-6 / CNC HVR 4100-10 / CNC HVR 4100-13 / CNC HVR 4100-16 / CNC HVR 4100-20 / CNC HVR 4100-25 / CNC HVR 4100-30 / CNC HVR 4100-35 / CNC HVR 4100-40 / CNC HVR 6100-6 / CNC HVR 6100-10 / CNC HVR 6100-13 / CNC HVR 6100-16 / CNC HVR 6100-20 / CNC HVR 6100-25 / CNC HVR 6100-30 / CNC HVR 6100-35 / CNC HVR 6100-40

    Назначение и применение

    Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.

    Поскольку Серия HVR рассчитана на резку металла с толщинами от 0,5 до 40 мм в зависимости от модификации, то и сфера применения этого станка – работа с «тяжелыми» заготовками в судостроении, машиностроении, горно-обогатительном оборудовании, строительстве и нефтегазовой промышленности.

    Конструктивные особенности

    • ЧПУ
    • Задний упор
    • Лазерная подсветка линии реза

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Основные характеристики
    Система ЧПУ

    CNC HVR 3100-10: ERCUT, CNC HVR 3100-13: ERCUT, CNC HVR 3100-16: ERCUT, CNC HVR 3100-20: ERCUT, CNC HVR 3100-25: ERCUT, CNC HVR 3100-30: ERCUT, CNC HVR 3100-35: ERCUT, CNC HVR 3100-40: ERCUT, CNC HVR 3100-6: ERCUT, CNC HVR 4100-10: ERCUT, CNC HVR 4100-13: ERCUT, CNC HVR 4100-16: ERCUT, CNC HVR 4100-20: ERCUT, CNC HVR 4100-25: ERCUT, CNC HVR 4100-30: ERCUT, CNC HVR 4100-35: ERCUT, CNC HVR 4100-40: ERCUT, CNC HVR 4100-6: ERCUT, CNC HVR 6100-10: ERCUT, CNC HVR 6100-13: ERCUT, CNC HVR 6100-16: ERCUT, CNC HVR 6100-20: ERCUT, CNC HVR 6100-25: ERCUT, CNC HVR 6100-30: ERCUT, CNC HVR 6100-35: ERCUT, CNC HVR 6100-40: ERCUT, CNC HVR 6100-6: ERCUT

    Ход заднего упора, мм

    CNC HVR 3100-10: 1000, CNC HVR 3100-13: 1000, CNC HVR 3100-16: 1000, CNC HVR 3100-20: 1000, CNC HVR 3100-25: 1000, CNC HVR 3100-30: 1000, CNC HVR 3100-35: 1000, CNC HVR 3100-40: 1000, CNC HVR 3100-6: 1000, CNC HVR 4100-10: 1000, CNC HVR 4100-13: 1000, CNC HVR 4100-16: 1000, CNC HVR 4100-20: 1000, CNC HVR 4100-25: 1000, CNC HVR 4100-30: 1000, CNC HVR 4100-35: 1000, CNC HVR 4100-40: 1000, CNC HVR 4100-6: 1000, CNC HVR 6100-10: 1000, CNC HVR 6100-13: 1000, CNC HVR 6100-16: 1000, CNC HVR 6100-20: 1000, CNC HVR 6100-25: 1000, CNC HVR 6100-30: 1000, CNC HVR 6100-35: 1000, CNC HVR 6100-40: 1000, CNC HVR 6100-6: 1000

    Длина, мм

    CNC HVR 3100-10: 5100, CNC HVR 3100-13: 5110, CNC HVR 3100-16: 5210, CNC HVR 3100-20: 5220, CNC HVR 3100-25: 5250, CNC HVR 3100-30: 5560, CNC HVR 3100-35: 5725, CNC HVR 3100-40: 6070, CNC HVR 3100-6: 4980, CNC HVR 4100-10: 6100, CNC HVR 4100-13: 6120, CNC HVR 4100-16: 6220, CNC HVR 4100-20: 6220, CNC HVR 4100-25: 6500, CNC HVR 4100-30: 7000, CNC HVR 4100-35: 6450, CNC HVR 4100-40: 6600, CNC HVR 4100-6: 6000, CNC HVR 6100-10: 8265, CNC HVR 6100-13: 8365, CNC HVR 6100-16: 8400, CNC HVR 6100-20: 8415, CNC HVR 6100-25: 8570, CNC HVR 6100-30: 9000, CNC HVR 6100-35: 8700, CNC HVR 6100-40: 9550, CNC HVR 6100-6: 8250

    Ширина, мм

    CNC HVR 3100-10: 2425, CNC HVR 3100-13: 2570, CNC HVR 3100-16: 2700, CNC HVR 3100-20: 2700, CNC HVR 3100-25: 2725, CNC HVR 3100-30: 2750, CNC HVR 3100-35: 2900, CNC HVR 3100-40: 3030, CNC HVR 3100-6: 2315, CNC HVR 4100-10: 2580, CNC HVR 4100-13: 2700, CNC HVR 4100-16: 2700, CNC HVR 4100-20: 2700, CNC HVR 4100-25: 2725, CNC HVR 4100-30: 2700, CNC HVR 4100-35: 2800, CNC HVR 4100-40: 3200, CNC HVR 4100-6: 2315, CNC HVR 6100-10: 2575, CNC HVR 6100-13: 2635, CNC HVR 6100-16: 2700, CNC HVR 6100-20: 2730, CNC HVR 6100-25: 2730, CNC HVR 6100-30: 2700, CNC HVR 6100-35: 3950, CNC HVR 6100-40: 3790, CNC HVR 6100-6: 2475

    Высота, мм

    CNC HVR 3100-10: 2250, CNC HVR 3100-13: 2400, CNC HVR 3100-16: 2450, CNC HVR 3100-20: 2550, CNC HVR 3100-25: 2900, CNC HVR 3100-30: 3280, CNC HVR 3100-35: 3600, CNC HVR 3100-40: 4360, CNC HVR 3100-6: 2225, CNC HVR 4100-10: 2460, CNC HVR 4100-13: 2600, CNC HVR 4100-16: 2700, CNC HVR 4100-20: 2700, CNC HVR 4100-25: 3235, CNC HVR 4100-30: 3500, CNC HVR 4100-35: 3600, CNC HVR 4100-40: 3825, CNC HVR 4100-6: 2320, CNC HVR 6100-10: 2725, CNC HVR 6100-13: 2825, CNC HVR 6100-16: 2995, CNC HVR 6100-20: 3120, CNC HVR 6100-25: 3390, CNC HVR 6100-30: 3800, CNC HVR 6100-35: 3850, CNC HVR 6100-40: 5820, CNC HVR 6100-6: 2725

    Вес, кг

    CNC HVR 3100-10: 11 000, CNC HVR 3100-13: 13 300, CNC HVR 3100-16: 18 700, CNC HVR 3100-20: 20 700, CNC HVR 3100-25: 30 200, CNC HVR 3100-30: 43 000, CNC HVR 3100-35: 56 500, CNC HVR 3100-40: 73 000, CNC HVR 3100-6: 7820, CNC HVR 4100-10: 17 000, CNC HVR 4100-13: 20 000, CNC HVR 4100-16: 26 500, CNC HVR 4100-20: 31 000, CNC HVR 4100-25: 42 000, CNC HVR 4100-30: 58 500, CNC HVR 4100-35: 82 500, CNC HVR 4100-40: 95 500, CNC HVR 4100-6: 11 500, CNC HVR 6100-10: 28 800, CNC HVR 6100-13: 32 300, CNC HVR 6100-16: 41 100, CNC HVR 6100-20: 55 600, CNC HVR 6100-25: 68 500, CNC HVR 6100-30: 96 500, CNC HVR 6100-35: 130 500, CNC HVR 6100-40: 162 500, CNC HVR 6100-6: 26 415

    Резка
    Угол наклона лезвий, °

    CNC HVR 3100-10: 0,05 – 1,3, CNC HVR 3100-13: 0,05 – 1,5, CNC HVR 3100-16: 0,05 – 1,9, CNC HVR 3100-20: 0,05 – 2,3, CNC HVR 3100-25: 0,05 – 3, CNC HVR 3100-30: 0,05 – 4, CNC HVR 3100-35: 0,05 – 4,5, CNC HVR 3100-40: 0,05 – 5,5, CNC HVR 3100-6: 0,05 – 0,8, CNC HVR 4100-10: 0,05 – 1,3, CNC HVR 4100-13: 0,05 – 1,5, CNC HVR 4100-16: 0,05 – 1,9, CNC HVR 4100-20: 0,05 – 2,3, CNC HVR 4100-25: 0,05 – 3, CNC HVR 4100-30: 0,05 – 4, CNC HVR 4100-35: 0,05 – 4,5, CNC HVR 4100-40: 0,05 – 5,5, CNC HVR 4100-6: 0,05 – 0,8, CNC HVR 6100-10: 0,05 – 1,3, CNC HVR 6100-13: 0,05 – 1,5, CNC HVR 6100-16: 0,05 – 1,9, CNC HVR 6100-20: 0,05 – 2,3, CNC HVR 6100-25: 0,05 – 3, CNC HVR 6100-30: 0,05 – 4, CNC HVR 6100-35: 0,05 – 4,5, CNC HVR 6100-40: 0,05 – 5,5, CNC HVR 6100-6: 0,05 – 0,8

    Скорость, резов/мин.

    CNC HVR 3100-10: 12 / 22, CNC HVR 3100-13: 11 / 20, CNC HVR 3100-16: 9 / 16, CNC HVR 3100-20: 7 / 13, CNC HVR 3100-25: 6 / 10, CNC HVR 3100-30: 4 / 7, CNC HVR 3100-35: 4 / 7, CNC HVR 3100-40: 2 / 4, CNC HVR 3100-6: 16 / 24, CNC HVR 4100-10: 10 / 17, CNC HVR 4100-13: 9 / 15, CNC HVR 4100-16: 7 / 13, CNC HVR 4100-20: 6 / 11, CNC HVR 4100-25: 5 / 9, CNC HVR 4100-30: 3 / 5, CNC HVR 4100-35: 3 / 5, CNC HVR 4100-40: 2,5 – 4, CNC HVR 4100-6: 14 / 22, CNC HVR 6100-10: 8 / 13, CNC HVR 6100-13: 6 / 11, CNC HVR 6100-16: 5 / 9, CNC HVR 6100-20: 4 / 7, CNC HVR 6100-25: 3 / 5, CNC HVR 6100-30: 2 / 3, CNC HVR 6100-35: 2 / 3, CNC HVR 6100-40: 1 / 2, CNC HVR 6100-6: 9 / 15

    Обработка детали
    Номинальная толщина материала, мм

    CNC HVR 3100-10: 10, CNC HVR 3100-13: 13, CNC HVR 3100-16: 16, CNC HVR 3100-20: 20, CNC HVR 3100-25: 25, CNC HVR 3100-30: 30, CNC HVR 3100-35: 35, CNC HVR 3100-40: 40, CNC HVR 3100-6: 6, CNC HVR 4100-10: 10, CNC HVR 4100-13: 13, CNC HVR 4100-16: 16, CNC HVR 4100-20: 20, CNC HVR 4100-25: 25, CNC HVR 4100-30: 30, CNC HVR 4100-35: 35, CNC HVR 4100-40: 40, CNC HVR 4100-6: 6, CNC HVR 6100-10: 10, CNC HVR 6100-13: 13, CNC HVR 6100-16: 16, CNC HVR 6100-20: 20, CNC HVR 6100-25: 25, CNC HVR 6100-30: 30, CNC HVR 6100-35: 35, CNC HVR 6100-40: 40, CNC HVR 6100-6: 6

    Максимальная длина разрезаемого листа, мм

    CNC HVR 3100-10: 3100, CNC HVR 3100-13: 3100, CNC HVR 3100-16: 3100, CNC HVR 3100-20: 3100, CNC HVR 3100-25: 3100, CNC HVR 3100-30: 3100, CNC HVR 3100-35: 3100, CNC HVR 3100-40: 3100, CNC HVR 3100-6: 3100, CNC HVR 4100-10: 4100, CNC HVR 4100-13: 4100, CNC HVR 4100-16: 4100, CNC HVR 4100-20: 4100, CNC HVR 4100-25: 4100, CNC HVR 4100-30: 4100, CNC HVR 4100-35: 4100, CNC HVR 4100-40: 4100, CNC HVR 4100-6: 4100, CNC HVR 6100-10: 6100, CNC HVR 6100-13: 6100, CNC HVR 6100-16: 6100, CNC HVR 6100-20: 6100, CNC HVR 6100-25: 6100, CNC HVR 6100-30: 6100, CNC HVR 6100-35: 6100, CNC HVR 6100-40: 6100, CNC HVR 6100-6: 6100

    Гидравлическая система
    Объем масляного бака, л

    CNC HVR 3100-10: 260, CNC HVR 3100-13: 310, CNC HVR 3100-16: 500, CNC HVR 3100-20: 500, CNC HVR 3100-25: 800, CNC HVR 3100-30: 800, CNC HVR 3100-35: 800, CNC HVR 3100-40: 1000, CNC HVR 3100-6: 150, CNC HVR 4100-10: 260, CNC HVR 4100-13: 310, CNC HVR 4100-16: 500, CNC HVR 4100-20: 500, CNC HVR 4100-25: 800, CNC HVR 4100-30: 800, CNC HVR 4100-35: 800, CNC HVR 4100-40: 1000, CNC HVR 4100-6: 150, CNC HVR 6100-10: 260, CNC HVR 6100-13: 310, CNC HVR 6100-16: 500, CNC HVR 6100-20: 500, CNC HVR 6100-25: 800, CNC HVR 6100-30: 800, CNC HVR 6100-35: 800, CNC HVR 6100-40: 1000, CNC HVR 6100-6: 260

    Больше характеристик
    Мощность главного двигателя, кВт

    CNC HVR 3100-10: 22, CNC HVR 3100-13: 22, CNC HVR 3100-16: 30, CNC HVR 3100-20: 37, CNC HVR 3100-25: 45, CNC HVR 3100-30: 45, CNC HVR 3100-35: 55, CNC HVR 3100-40: 75, CNC HVR 3100-6: 11, CNC HVR 4100-10: 22, CNC HVR 4100-13: 22, CNC HVR 4100-16: 30, CNC HVR 4100-20: 37, CNC HVR 4100-25: 45, CNC HVR 4100-30: 45, CNC HVR 4100-35: 55, CNC HVR 4100-40: 75, CNC HVR 4100-6: 11, CNC HVR 6100-10: 22, CNC HVR 6100-13: 22, CNC HVR 6100-16: 30, CNC HVR 6100-20: 37, CNC HVR 6100-25: 45, CNC HVR 6100-30: 45, CNC HVR 6100-35: 55, CNC HVR 6100-40: 75, CNC HVR 6100-6: 22

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

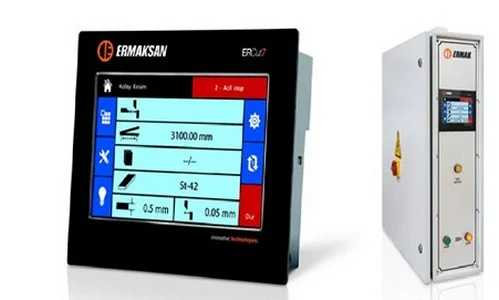

    • Контроллер ERCUT 7
    • Передние кронштейны и 1000 мм боковой упор
    • Надежные прижимные цилиндры
    • Переносная педаль
    • Экран защиты пальцев откидывается с одной стороны
    • Износостойкие ножи
    • Программируемый, автоматический задний упор, ход – 1000 мм, точность позиционирования 0,1 мм
    • Гидравлическая система по средствам чпу регулирует зазор автоматически
    • По средствам чпу регулируется угол резки
    • Передний опорный кронштейны с линейкой и т-образными пазами
    • Шкала с разметкой в дюймах и сантиметрах
    • Световая линия реза
    • Система аварийной остановки
    • Централизованная система смазки
    • Зев – 350 мм
    • Контроллер установлен на консоли

    Дополнительные опции (не входят в стандартную комплектацию)

    • Поддержка листа рычажного типа
    • Поддержка листа моноблочного типа
    • Лазерная подсветка линии реза
    • Система предотвращения скручивания
    • Угломер
    • Зев 500 мм и больше
    • Масляный радиатор
    • Система подогрева или охлаждения масла
    • Лазерная линия резки
    • Сдвижные опорные кронштейны
    • Специальный цвет
    • Система подачи листа
    • Конвейер
    • Сепаратор обрезков
    • Система механической укладки
    • Упор регулируемый под углом, по двум координатам X1; Х2
    • Ножи для нержавеющей стали
    • Повышенная скорость
    • Увеличение хода заднего упора
    • Конструкция по запросу
