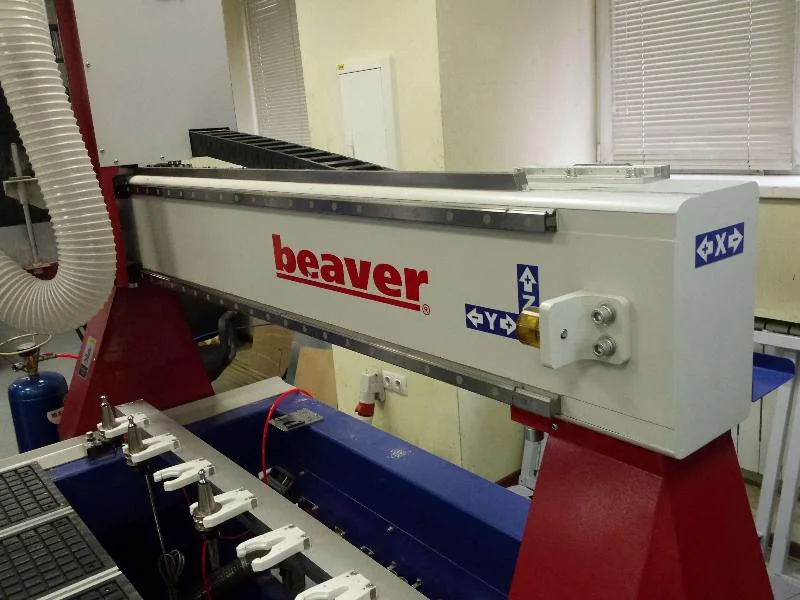

Фрезерный станок с ЧПУ Beaver 2513AVTP9 — изображение 2

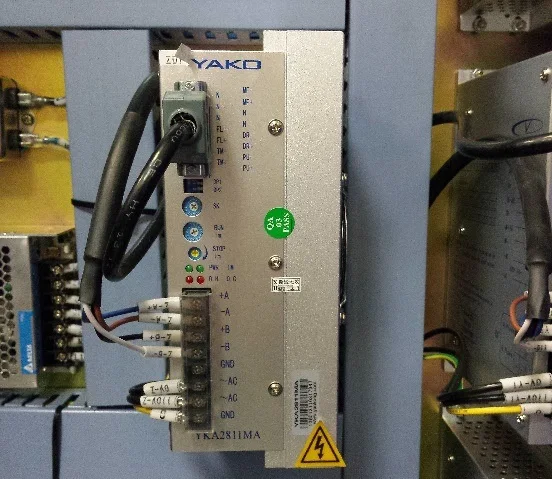

Фрезерный станок с ЧПУ Beaver 2513AVTP9 — изображение 3
Фрезерный станок с ЧПУ Beaver 2513AVTP9 — изображение 4
Фрезерный станок с ЧПУ Beaver 2513AVTP9 — изображение 5

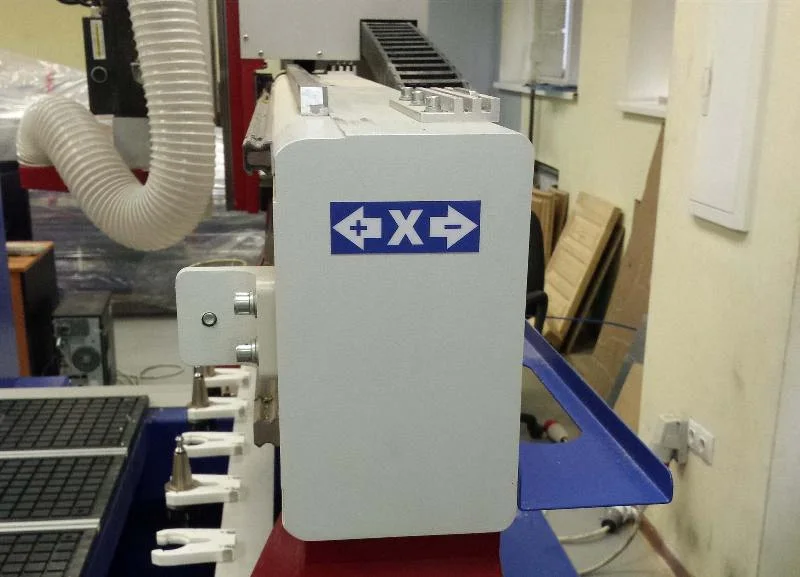

Фрезерный станок с ЧПУ Beaver 2513AVTP9 — изображение 6
Фрезерный станок с ЧПУ Beaver 2513AVTP9 — изображение 7

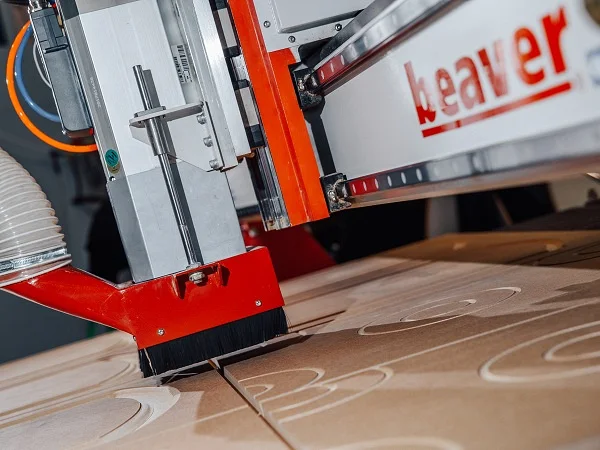

Фрезерный станок с ЧПУ Beaver 2513AVTP9 — изображение 8
Фрезерный станок с ЧПУ Beaver 2513AVTP9 — изображение 9

Фрезерный станок с ЧПУ Beaver 2513AVTP9

Под заказ

  • Мощность шпинделя, кВт

    9,5

  • Тип цанги

    ER40

Фрезерный станок с ЧПУ Beaver 2513AVTP9. Цена по запросу.

Артикул: kami-e8e0d540aac2 Категория: Бренд: EXCITECH Бренд:

Фрезерный станок с ЧПУ Beaver 2513AVTP9. Цена по запросу.

Модель: 2513AVTP9

Назначение и применение

Станок предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов:

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.

Конструктивные особенности

  • Цельносварная массивная станина
  • Усиленная конструкция опор портала
  • Массивный стальной портал
  • Высокоточные линейные направляющие повышенной жесткости «THK» (Япония)
  • Система картриджной смазки направляющих «THK-LACS» (Япония)
  • Косозубые передачи шестерня-рейка по осям X – Y «WMH-Herion» (Германия)
  • Планетарные редукторы «SHIMPO-NIDEC» (Япония) по осям X – Y
  • Шаговые двигатели перемещения (4 двигателя)
  • Высокопрецизионная шарико-винтовая передача PMI (Тайвань)
  • Усиленная конструкция шпиндельной площадки
  • Промышленный электрошпиндель 9,5 кВт – 24 000 об/мин «HITECO» (Италия)
  • Аспирационный кожух на электрошпиндель
  • Частотный преобразователь фирмы DELTA (Тайвань)
  • Датчик измерения и калибровки инструмента
  • Комбинированный вакуумный стол с Т-пазами
  • Вакуумный насос Becker (Германия)
  • Пневматические упоры для базирования заготовок
  • Шкаф управления
  • Система принудительного охлаждения стойки ЧПУ
  • Промышленные системы запуска
  • Программируемые логические контроллеры (ПЛК) OMRON (Япония)
  • Электрокомпонентны стойки «SCHNEIDER» (Германия)
  • Система отсоединяемых кабелей
  • Защитные кабелеукладчики по осям X – Y
  • Система подготовки сжатого воздуха
  • Система управления NC-STUDIO
  • Кронштейн для фиксации инструментального патрона HSK-63
  • Инструментальные патроны
  • Ящик для инструмента (ЗИП)
  • Аспирационная установка
  • Система удаленной диагностики (TELESERVIS)
  • Обязательные испытания в лаборатории контроля качества
  • Транспортная упаковка
Основные характеристики
Система управления

NC Studio

Напряжение, В

380

Тип передачи по оси X и Y

Косозубая шестерня-рейка

Тип передачи по оси Z

ШВП

Тип рабочего стола

Комбинированный (вакуумный + Т-пазы)

Скорость холостого хода, м/мин

0 -25

Скорость рабочего хода, м/мин

0 – 15**

Инструментальная система
Тип инструментального патрона

HSK-63

Энергопотребление
Общая установленная мощность, кВт

15,0***

Шпиндель
Частота вращения шпинделя, об/мин.

0 – 24 000

Мощность шпинделя, кВт

9,5

Тип охлаждения шпинделя

Воздушное

Обработка детали
Размеры зоны обработки, мм

1260 x 2500

Рабочий стол
Размеры рабочего стола, мм

1320 x 3040

Размеры вакуумного стола, мм

1260 x 2500

Двигатель
Тип двигателя

Шаговые

Перемещение суппорта
Ход по оси Z, мм

400*

Система управления
Тип датчика калибровки инструмента

Автоматический

Вакуумная система
Производительность вакуумного насоса, м³/ч

129

Больше характеристик
Тип цанги

ER40

Посадочный диаметр инструмента, наибольший, мм

26

Тип смены инструмента

Полуавтоматическая

Мощность вакуумного насоса

4

Диаметр патрубка для аспирационнной системы, мм

200

Давление сжатого воздуха, Атм

8

Расход воздуха в пневмосистеме, м³/мин

0,3

Частота тока, Гц

50

Вес

1550 кг

Габариты

3800 × 2250 × 2450 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Электрошпиндель «HSD» (Италия) (1 шт.)
  • Частотный преобразователь для плавного изменения оборотов электрошпинделя «Delta» (1 шт.)
  • Электрошкаф с эмулятором стойки NC-Studio (плата управления) (1 шт.)
  • Датчик измерения и калибровки инструмента (1 шт.)
  • Инструментальный патрон (3 шт.)
  • Комбинированный вакуумный стол с «T-пазами» для возможности механической фиксации (1 шт.)
  • Вакуумный насос Becker (Германия) (1 шт.)
  • Шаговые электродвигатели осевого перемещения «Yako» (4 шт.)
  • Необслуживаемые планетарные редукторы «SHIMPO-NIDEC» (Япония) по осям X, Y (3 шт.)
  • Линейные направляющие premium-класса «THK» (Япония) по осям X, Y, Z (комплект) (3 шт.)
  • Необслуживаемые подшипники premium-класса c интегрированными картриджами смазки «THK – LACS» (Япония) по осям X, Y, Z (комплект) (3 шт.)
  • Косозубые передачи по осям X, Y premium-класса «WMH-Herion» (Германия) (комплект) (2 шт.)
  • Прецизионная шариковинтовая передача по оси Z – «PMI» (Тайвань) (1 шт.)
  • Кожухи для защиты направляющих по оси Y (2 шт.)
  • Пакет безопасности (аварийные кнопки на стойке и портале) (1 шт.)
  • Пневматические упоры для базирования заготовок (4 шт.)
  • Педаль управления пневмоупорами (1 шт.)
  • Узел подготовки сжатого воздуха (1 шт.)
  • Набор фрез для обработки дерева / МДФ / ДСП (1 шт.)
  • Набор цанг (1 шт.)
  • Набор гаечных ключей для обслуживания станка (1 шт.)
  • Струбцина для механического крепления деталей (8 шт.)
  • Кронштейн для фиксации патрона при замене инструмента (1 шт.)
  • Ящик с ЗИП (1 шт.)
  • Система аспирации (включая кожух на шпиндель, шланг, держатель шланга) (1 шт.)
  • Руководство пользователя (1 шт.)

Дополнительные опции (не входят в стандартную комплектацию)

  • Комплект программного обеспечения DelCAM PowerMILL
  • Винтовая компрессорная установка CPM 10/8 DX 500L 400/50» CHICAGO PNEUMATIC (Италия)
  • Компрессорная установка «AB-V30»
  • Универсальная делительная головка с задней бабкой
  • Промышленный стабилизатор напряжения «САТУРН СНЭ-Т-20» (Россия)
