Фрезерный станок c ЧПУ VELBERG CM1325АТС-L16 с автоматической сменой инструмента

Применяется для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости и в 3-х мерном пространстве в автоматическом режиме и поточных линиях.

Назначение

Применяется для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов – Древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ), пластик, цветной металл, акриловое стекло.

Мебельное производство, отделка интерьеров и экстерьеров, эксклюзивные изделия, производство дверей, модельное производство, реклама, изготовление художественного паркета, фасады.

Конструктивные преимущества

1. Станина

Станина станка выполнена из цельносварной конструкции, усиленной ребрами жесткости и обеспечивает высокую степень жёсткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, что уменьшает вибрацию при работе и обеспечивает высокую точность и качество при обработке заготовок.

2. Немецкие линейные направляющие Roust

Немецкие линейные направляющие Roust, по которым двигается портал, обеспечивают высокую точность перемещения и стабильность работы.

• Увеличенная база между кассетными подшипниками портала.
• Линейные направляющие защищены специальной металлической накладкой, препятствующей попаданию пыли внутрь подшипника.

3. Привод портала

Привод портала осуществляется за счёт косозубой передачи шестерня-рейка, что обеспечивает повышенную скорость, плавность и точность перемещения.

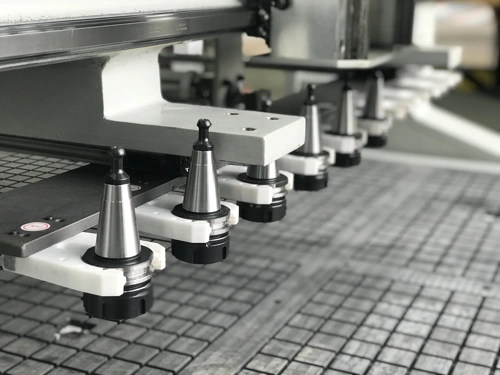

4. Линейная смена инструмента

Линейная смена инструмента на 16 позиций под порталом. Это эксклюзив на российском рынке. Данная модель лишена недостатков классической линейной смены. Скорость смены инструмента составляет до 10 секунд!

5. Движение по оси Z

Движение по оси Z происходит за счёт ШВП, произведённой в Германии. На таких размерах целесообразно применение ШВП, т.к. есть возможность соблюсти необходимые пропорции (толщина ШВП и длина перемещения).

6. Комбинированный стол с Т-образными пазами

Комбинированный стол с Т-образными пазами для механического крепления детали позволяет экономить электроэнергию (при 3-D фрезеровании). Матричный вакуумный стол разделён на 6-ть зон. Выбор необходимых зон осуществляется включением электроклапанов с панели управления.

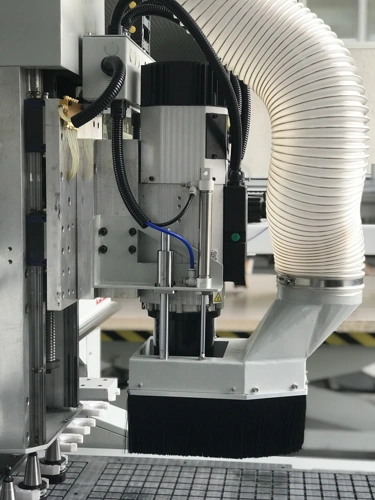

7. Высокоскоростной шпиндель

Высокоскоростной шпиндель HQD 9kW ISO30 (воздушное охлаждение)

• Шпиндели HQD 9kW ISO30 с автоматической сменой инструмента, охлаждение встроенным эл. вентилятором – аналоги шпинделей HSD (Италия). Высокоскоростные моторы – шпиндели HQD более 10 лет производятся на заводах HQD в ЕС, Тайвань, КНР.
• Станок укомплектован патронами(12 шт.) и цангами 12мм.

8. Вакуумный насос

Вакуумный насос. Станок укомплектован пластинчато-роторной (безмаслянной) вакуумной станцией производства Тайвань, производительностью 160м3 (4кВт).

9. Датчик измерения длины инструмента

Датчик измерения длины инструмента осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0).

Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

10. Сервоприводы YASKAWA

• Сервоприводы спроектированы и изготовлены на производстве мирового лидера в области электроники, компании YASKAWA. Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до  0,0025мм) в соответствии с заданной программой при высокой скорости подачи до 45 м/мин.
• Сервоприводы рассчитаны на 3-х сменный режим работы. Сервомоторы Yaskawa имеют уникальную конструкцию обмоток, что позволяет достигнуть самого высокого разрешения в этом классе. Они компактные, высокоточные и имеют исключительное соотношение мощности к весу.
• Сервомоторы, сопряженные с сервоусилителями и контроллерами серий Sigma7 и ServoPack, дают возможность обеспечить прекрасную управляемость и точность в решаемых задачах.

11. Электрошкаф

Отдельно стоящий электрошкаф скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий, укомплектован модулями таких мировых лидеров как Schneider Electric, Omron, Telemecanique.

12. Система управления

Для управления используется промышленный контроллер Syntec. Имеет порт LAN для подключения в единую сеть организации. Оснащается 2мя портами USB 2.

13. Система смазки

Станок оборудован автоматической системой смазки всех подвижных частей, что очень важно при непрерывной работе и больших объёмах. При отсутствии смазки включается сигнализация, что позволяет исключить «сухой ход» оборудования и поломку. Работа насоса контролируется процессором, подавая запрограммированные порции густой смазки.

13. Кабель

Специализированные, экранированные высоко-гибкие кабели производства Германия для передачи питания и информации рассчитаны на 3-х сменный режим работы.

15. Станок оснащён кожухом для защиты оператора
