Фрезерный обрабатывающий центр KMT KVL850B Fanuc

4 936 731 ₽

  • Размеры рабочего стола, мм

    1000 x 500

  • Наибольшая нагрузка на стол, кг

    600

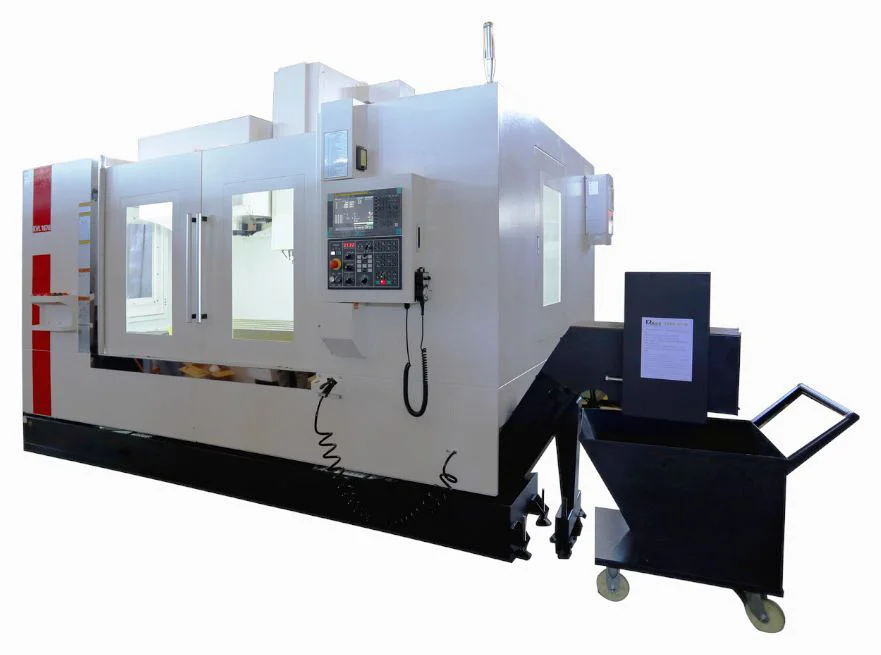

Фрезерный обрабатывающий центр KMT KVL850B Fanuc.

Артикул: 507113 Категория: Бренд: KMT Бренд:

Фрезерный обрабатывающий центр KMT KVL850B Fanuc.

Модель: KVL850B Fanuc

Назначение и применение

Фрезерный обрабатывающий центр KMT KVL850B – это современный, высокоскоростной, производительный 3-осевой обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов.

Система ЧПУ станка идеально подходит для обработки деталей имеющих сложную геометрическую форму, например, пресс-формы.

Станок позволяет выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей.

KMT KVL850B применяется во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Конструктивные особенности

  • Станина
  • Шпиндель
  • Система ЧПУ Fanuc
  • Система ЧПУ HNC
  • Приводы по осям X / Y / Z
  • Пневматический узел
  • Линейные направляющие качения и ШВП
  • Подготовка для установки 4-й оси
  • Обмыв рабочей зоны
  • Система подачи СОЖ
  • Масляное охлаждение шпинделя
  • Автоматическая система смены инструмента
  • Сепаратор СОЖ дискового типа
  • Кондиционер электрошкафа
  • Электрокомпоненты Schneider/ Siemens
  • Пистолет обдува воздухом и пистолет СОЖ
Основные характеристики
Перемещение по оси Y, мм

550

Система ЧПУ

Fanuc

Объем бака СОЖ, л

312

Давление сжатого воздуха, бар

6 – 8

Инструментальная система
Емкость магазина инструмента

24 (тип – рука)

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

120

Максимальный диаметр инструмента при полной загрузке ячеек, мм

78

Энергопотребление
Потребление электроэнергии, кВА

20

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

48000 / 48000 / 36000

Скорость подачи по осям X/Y/Z, мм/мин

10 000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

2 / 2 / 3

Точность позиционирования
Точность позиционирования по осям X, Y, Z (мм)

0,008

Шпиндель
Частота вращения шпинделя, об/мин.

20 – 12 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

120 – 720

Конус шпинделя

BT40

Мощность шпинделя, кВт

11 / 15

Расстояние от шпинделя до колонны, мм

597

Тип привода шпинделя

Прямой

Внешний диаметр шпинделя, мм

150

Внутренний диаметр шпинделя, мм

70

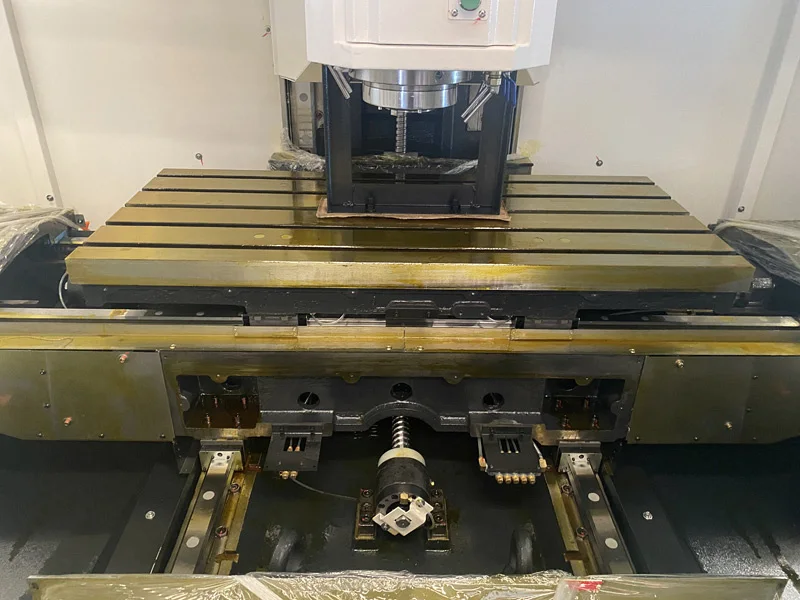

Рабочий стол
Наибольшая нагрузка на стол, кг

600

Размеры рабочего стола, мм

1000 x 500

T-образные пазы, мм

3 x 18 x 100

Перемещение суппорта
Ход по оси Х, мм

850

Ход по оси Z, мм

600

Перемещения и направляющие
Диаметр ШВП, мм

40 x 16

Установка 4-ой оси

Да

Тип направляющих по осям X/Y/Z

Качения

Ширина направляющих X / Y / Z, мм

35 / 45 / 45

Больше характеристик
Крутящий момент, Нм

70 / 118

Мощность насоса СОЖ, кВт

2

Модель

Fanuc PLUS 0i-MF (3B)

Время смены инструмента

2,5

Повторяемость X/Y/Z

0,004

Вес

4500 кг

Габариты

3665 × 2820 × 2855 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Автоматическая система смены инструмента
  • Система подачи СОЖ
  • Автоматическая система смазки
  • Транспортер для удаления стружки ленточного типа с тележкой
  • Теплообменник электрошкафа
  • Электрокомпоненты OMRON / SCHNEIDER
  • Телескопическая защита направляющих по всем осям
  • Маховик перемещений по осям
  • Сигнальная лампа
  • Освещение рабочей зоны
  • Пистолет обдува воздухом и СОЖ
  • Сепаратор СОЖ дискового типа
  • Ресивер
  • Жесткое нарезание резьбы метчиком
  • Автоматическое отключение станка по коду M30
  • Рым-болты M24 для подъема станка
  • Порт RS-232
  • Комплект опор для монтажа станка
  • Руководство по эксплуатации на русском языке

Дополнительные опции (не входят в стандартную комплектацию)

  • Масляное охлаждение шпинделя
  • Поворотный стол (4-я ось) GSA, Тайвань
  • Подача СОЖ через шпиндель 20 Бар
  • Датчик привязки инструмента RENISHAW TS27R
  • Датчик измерения детали RENISHAW OMP 60
  • ZF (ГЕРМАНИЯ), VJLTKM 2K250
  • Замена на систему ЧПУ SIEMENS 828D/MITSUBISHI M80A
  • Установка конуса BT-50 с заменой инструментального магазина
  • Шпиндель BT-40, 10 000 об/мин + масляное охлаждение
  • Двигатель 15/18.5 кВТ для конуса BT-40 (макс. 8000 об/мин)
  • Уловитель масляного тумана
  • Увеличение инструментального магазина с 24 на 32 позиции
  • Кондиционер электрошкафа
  • Стандарт CE электрошкафа
