Фрезерный обрабатывающий центр IRONMAC IMV-22.10 PRO

14 995 526 ₽

  • Размеры рабочего стола, мм

    2200 x 1000

  • Наибольшая нагрузка на стол, кг

    4000

Фрезерный обрабатывающий центр IRONMAC IMV-22.10 PRO.

Артикул: kami-0c7eb6a5d89e Категория: Бренд: IRONMAC Бренд:

Фрезерный обрабатывающий центр IRONMAC IMV-22.10 PRO.

Модель: IMV-22.10 PRO

Назначение и применение

Вертикальный фрезерный обрабатывающий центр IMV-22.10 PRO позволяет вести комплексную механическую обработку поверхностей заготовки различными способами – фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции.

Фрезерный центр оснащён системой ЧПУ Fanuc 0i-MF PLUS, 1 пакет, многоинструментальным магазином на 24 позиции и устройством для автоматической смены инструмента.

Фрезерные центры серии IMV-22.10 PRO широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Конструктивные особенности

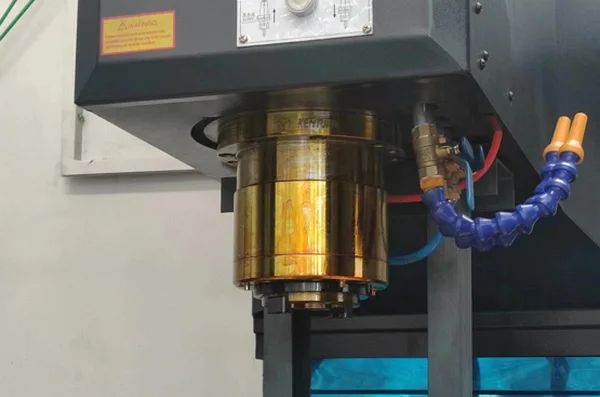

  • Шпиндель
  • Инструментальный магазин

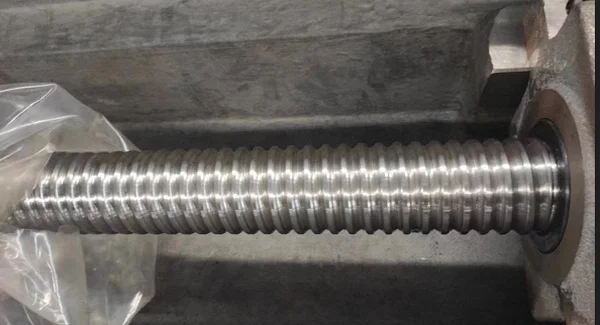

  • ШВП HIWIN (Тайвань) / THK (Япония)

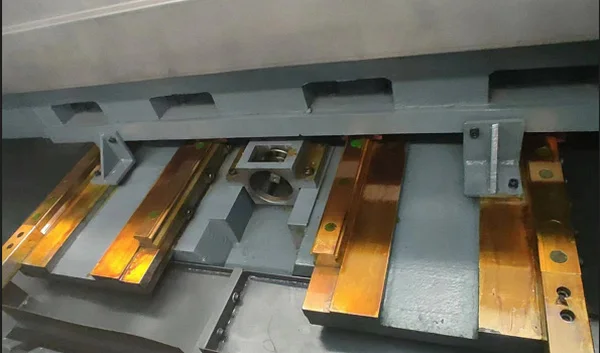

  • Направляющие перемещений HIWIN (Тайвань) / PMI (Япония)
  • Электрические компоненты
  • Подача СОЖ 20 Бар
Основные характеристики
Перемещение по оси Y, мм

1000

Система ЧПУ

Fanuc

Объем бака СОЖ, л

–

Давление сжатого воздуха, бар

6 – 8

Инструментальная система
Емкость магазина инструмента

24

Максимальная длина устанавливаемого инструмента, мм

350

Максимальный вес устанавливаемого инструмента, кг

20

Максимальный диаметр инструмента при пустых соседних ячейках, мм

250

Максимальный диаметр инструмента при полной загрузке ячеек, мм

125

Энергопотребление
Потребление электроэнергии, кВА

24

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

24000 / 24000 / 22000

Скорость подачи по осям X/Y/Z, мм/мин

–

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

4,5 / 4,5 / 4,5

Шпиндель
Частота вращения шпинделя, об/мин.

6000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

100 – 900

Конус шпинделя

BT50

Мощность шпинделя, кВт

22 / 26

Тип привода шпинделя

Редуктор

Внешний диаметр шпинделя, мм

–

Рабочий стол
Наибольшая нагрузка на стол, кг

4000

Размеры рабочего стола, мм

2200 x 1000

T-образные пазы, мм

18 / 220 / 5

Перемещение суппорта
Ход по оси Х, мм

2100

Ход по оси Z, мм

800

Перемещения и направляющие
Диаметр ШВП, мм

50 x 12

Установка 4-ой оси

есть

Тип направляющих по осям X/Y/Z

Качения

Ширина направляющих X / Y / Z, мм

55 / 55 / 65

Больше характеристик
Крутящий момент, Нм

140 / 166

Мощность насоса СОЖ, кВт

–

Модель

Fanuc 0i-MF Plus

Время смены инструмента

1,55 – 5

Повторяемость X/Y/Z

±0,003 JIS

Вес

18500 кг

Габариты

5660 × 4760 × 3200 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ Fanuc 0i-MF PLUS, 1 пакет
  • Шпиндель 6000 об/мин, BT50, редукторный привод
  • Система автоматической смены инструмента на 24 позиций
  • Стружкоуборочный конвейер ленточного типа + бак для стружки
  • Подача СОЖ через шпиндель 20 Бар
  • Масляное охлаждение шпинделя
  • Сепаратор СОЖ
  • Функция жесткого нарезания резьбы
  • Полностью закрытая зона обработки
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Система подачи СОЖ
  • Централизованная система смазки
  • Пневматическая система
  • Пистолет подачи СОЖ
  • Пистолет подачи воздуха
  • MPG-пульт на гибком проводе
  • Инструмент для обслуживания станка
  • Функция автоматического отключения
  • Регулировочные болты и опоры
  • Инструкция по эксплуатации станка
  • Блокировка двери рабочей зоны
  • Поворотная стойка ЧПУ
  • Кондиционер электрошкафа
  • Подготовка для подключения 4-ой оси (поворотного стола)

Состав комплектации требует уточнения

В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

  • Стойка ЧПУ Fanuc
  • Сервопривод шпинделя Fanuc
  • Сервопривода по осям X / Y / Z Fanuc
  • Драйвера по осям X / Y / Z Fanuc
  • ШВП по осям X / Y / Z NSK (Япония)
  • Шпиндель BT50 (Тайвань)
  • Пневматический узел Air TAC
  • Электрические компоненты Schneider (Франция)
  • Стопорные гайки NSK (Тайвань)
  • Помпа СОЖ Janyang
  • Насос автоматической смазки Hegu

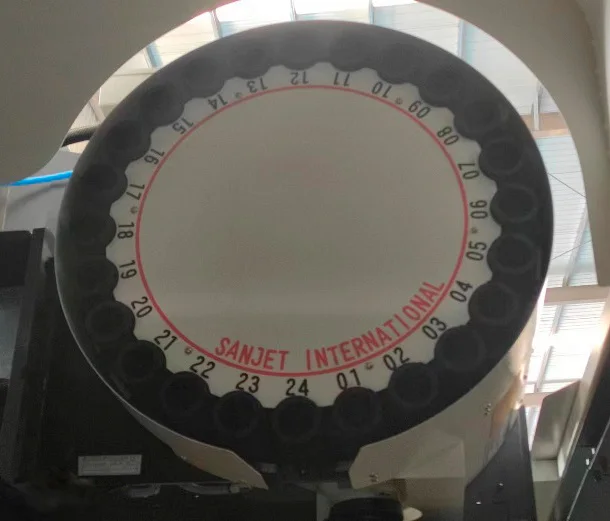

  • Инструментальный магазин 24 позиции Тайвань Sanjet
  • Масляное охлаждение шпинделя Tongfei
  • Редуктор BF
