Фрезерные обрабатывающие центры с ЧПУ с автоматическим толкателем Beaver i-NEST 2142 BH PRO

Под заказ

  • Мощность шпинделя, кВт

    9,5

  • Тип цанги

    ER40

Фрезерные обрабатывающие центры с ЧПУ с автоматическим толкателем Beaver i-NEST 2142 BH PRO. Цена по запросу.

Артикул: kami-b112e43c1126 Категория: Бренд: EXCITECH Бренд:

Фрезерные обрабатывающие центры с ЧПУ с автоматическим толкателем Beaver i-NEST 2142 BH PRO. Цена по запросу.

Модель: i-NEST 2142 BH PRO

Назначение и применение

Станок используется в различных промышленных отраслях где требуется высокая точность фрезерования деталей по прямолинейной и криволинейной траектории. Идеально подходит для изготовления изделий из МДФ, ЛДСП, акрила, пластика и различных композитных материалов.

Широко используется в мебельном производстве корпусной мебели и фасадов простой и сложной художественной формой, 3d обработки. Применяется в фрезеровании элементов мебели из массива и панелей, облицованных шпоном. За счет промышленного высокооборотного шпинделя станок способен обрабатывать композитный материал, акрил и ПВХ, который используется в рекламных логотипах, эмблемах.

Конструктивные особенности

  • Цельносварная массивная стальная станина
  • Массивный стальной портал
  • Электрошпиндель мод. i-Nest BH PRO – HITECO CS 9,5 кВТ – 24 000 об/мин (Италия)
  • Обдув фрезы
  • Датчик автоматического измерения и калибровки длины инструмента
  • Сверлильноприсадочная голова
  • Тарельчатый магазин автоматической смены инструмента
  • Автоматический толкатель заготовок
  • Аспирационная система с шиберной системой заслонок
  • Вакуумный рабочий стол
  • Ролики загрузочного стола
  • Система управления «NC Studio industrial»
  • Высокоскоростные серводвигатели
  • Планетарные редукторы «SHIMPO-Nidec» (Япония) по осям X, Y
  • Косозубые передачи шестерня – рейка по осям X – Y
  • Высокоточные линейные направляющие повышенной жесткости
  • Станция автоматической смазки направляющих и ШВП
  • Высокопрецизионная шарико-винтовая передача по оси Z «PMI» (Тайвань)
  • Защитные кабелеукладчики по осям Х и Y
  • Кожухи для защиты направляющих при выгрузки
  • Вакуумный насос 250 м³/час 5.5 кВт
  • Шкаф управления
  • Гибкие кабели IGUS (ГЕРМАНИЯ)
  • Ящик для инструмента (ЗИП)
  • Система удаленной диагностики
  • Обязательные испытания в лаборатории контроля качества
Основные характеристики
Система управления

NC Studio

Мощность, кВт

5,5

Напряжение, В

380

Частота вращения, об/мин

3000

Давление сжатого воздуха, бар

8

Тип электродвигателей перемещения

cервопривод

Тип передачи по оси X и Y

Косозубая шестерня-рейка

Тип передачи по оси Z

ШВП

Тип рабочего стола

Вакуумный

Скорость рабочего хода, м/мин

0 – 30

Производитель

Hiteco (Италия)

Инструментальная система
Емкость магазина инструмента

16

Тип инструментального магазина

револьверный

Тип инструментального патрона

HSK 63

Мощность сверлильной группы, кВт

1,7

Наличие сверлильной головы

да

Энергопотребление
Общая установленная мощность, кВт

25

Общая мощность насосов, кВт

11

Шпиндель
Частота вращения шпинделя, об/мин.

0 – 24 000

Мощность шпинделя, кВт

9,5

Тип охлаждения шпинделя

Воздушное

Количество сверлильных шпинделей, шт.

10

Обработка детали
Размеры зоны обработки, мм

4200 x 2070

Высота заготовки по оси Z, мм

50

Система управления
Тип датчика калибровки инструмента

Автоматический

Принтер печати этикеток

отдельно стоящий (опция)

Аспирация
Диаметр патрубков, мм

Ø200 x 1

Скорость воздуха в патрубке, м/с

30 – 35

Статическое давление воздушного потока вытяжной системы в точке подключения, Па

1800

Требуемая производительность аспирационной установки, м³/ч

4000

Вакуумная система
Производительность вакуумного насоса, м³/ч

250

Наличие вакуумного насоса

да

Общая производительность насосов, м³/ч

500

Больше характеристик
Тип цанги

ER40

Тип смены инструмента

автоматическая

Скорость быстрых перемещений по оси X, мм/мин

0E+3 – 4.5E+4

Скорость быстрых перемещений по оси Y, мм/мин

0E+3 – 6.0E+4

Скорость быстрых перемещений по оси Z, мм/мин

0E+3 – 2.5E+4

Количество, шт.

2

Расход воздуха в пневмосистеме, м³/мин

0,4

Частота, Гц

50

Вес

3500 кг

Габариты

5500 × 2350 × 1900 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Электрошпиндель мод. i-Nest BH PRO – «HITECO» (Италия)
  • Сверлильноприсадочная голова Excitech «CS»
  • Обдув фрезы
  • Частотный преобразователь для плавного изменения оборотов электрошпинделя «Inovance»
  • Стойка управления станком WEIHONG на базе промышленного PC на Windows
  • Ручной пульт управления к стойке
  • Автоматический толкатель для разгрузки рабочего стола со встроенной системой аспирации
  • Датчик измерения и калибровки инструмента
  • Инструментальный магазин револьверного типа
  • Инструментальный патрон

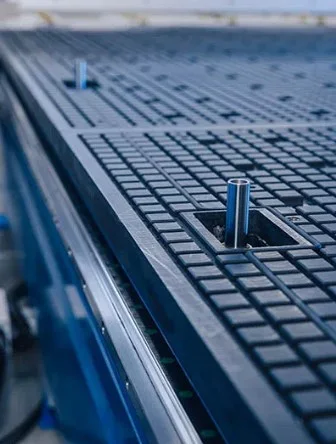

  • Комбинированный вакуумный стол с «T-пазами» для возможности механической фиксации
  • Вакуумный насос 250 м³/ч, 5,5 кВт
  • Серводвигатели «Inovance»
  • Необслуживаемые планетарные редукторы «SHIMPO-NIDEC» (Япония) по осям X, Y
  • Линейные направляющие «HIWIN» по осям X, Y, Z (комплект)
  • Централизованная система смазки подшипников и гайки ШВП с автоматической подачей
  • Косозубые передачи по осям X, Y (комплект)
  • Прецизионная шариковинтовая передача по оси Z – «PMI» (Тайвань)
  • Кожухи для защиты направляющих по оси Х
  • Пакет безопасности (аварийные кнопки на стойке и портале)

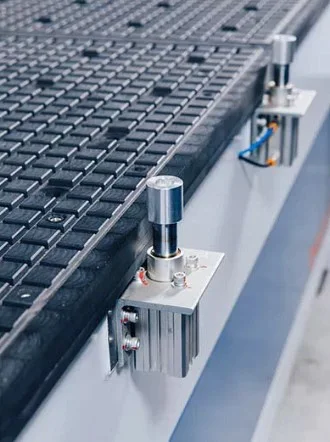

  • Пневматические упоры для базирования заготовок
  • Узел многоступенчатой подготовки сжатого воздуха
  • Набор фрез для обработки дерева/ МДФ / ДСП
  • Набор цанг
  • Кронштейн для фиксации патрона при замене инструмента
  • Набор гаечных ключей для обслуживания станка
  • Ящик с ЗИП

Дополнительные опции (не входят в стандартную комплектацию)

  • Программное обеспечение «БАЗИС-МЕБЕЛЬЩИК», «К3-Мебель», «К3-Фасад», «bCAD»
