Фрезерные обрабатывающие центры с ЧПУ Beaver NEST CONCEPT FC

3 222 251 ₽

  • Мощность шпинделя, кВт

    9

  • Тип цанги

    ER32

Фрезерные обрабатывающие центры с ЧПУ Beaver NEST CONCEPT FC.

Артикул: 497946 Категория: Бренд: EXCITECH Бренд:

Фрезерные обрабатывающие центры с ЧПУ Beaver NEST CONCEPT FC.

Модель: NEST CONCEPT FC

Назначение и применение

Фрезерные обрабатывающие центры с ЧПУ Beaver NEST CONCEPT FC предназначены для автоматического раскроя и сверления плитных материалов из МДФ и ЛДСП.

Основная концепция – предоставить российскому производителю промышленный и функциональный нестинг по доступной цене сохранив ценности всей линейки Beaver.

Beaver NEST CONCEPT FC применяется на производствах для раскроя плитных материалов.

Конструктивные особенности

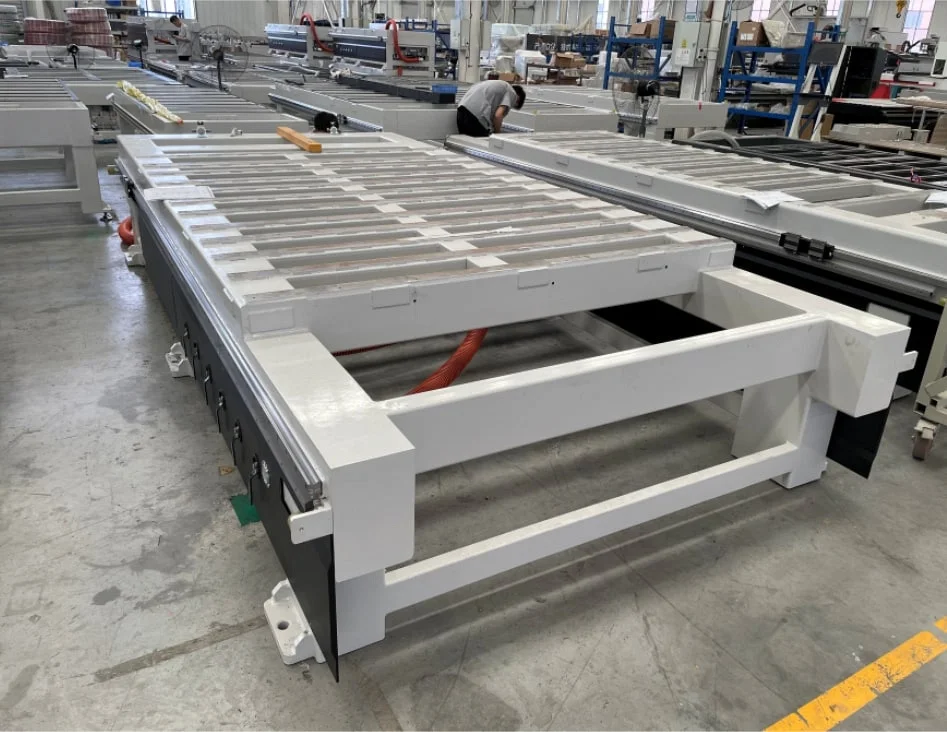

  • Цельносварная массивная стальная станина
  • Усиленные стойки портала
  • Промышленный шпиндель

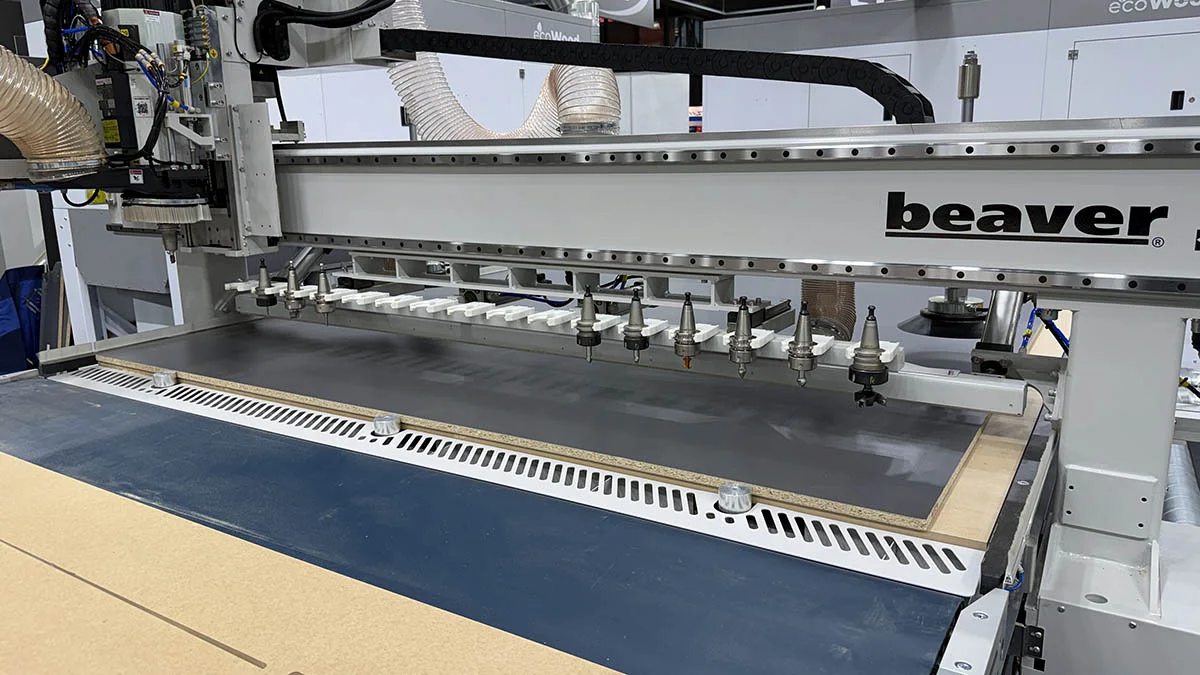

  • Линейный магазин автоматической смены инструмента на 18 патронов
  • Сверлильно-присадочная голова (Опция BH)
  • Термотрансферный принтер (Опция Lab)
  • Автоматический толкатель заготовок
  • Вакуумные присоски автоматической загрузки
  • Система управления NC Studio industrial

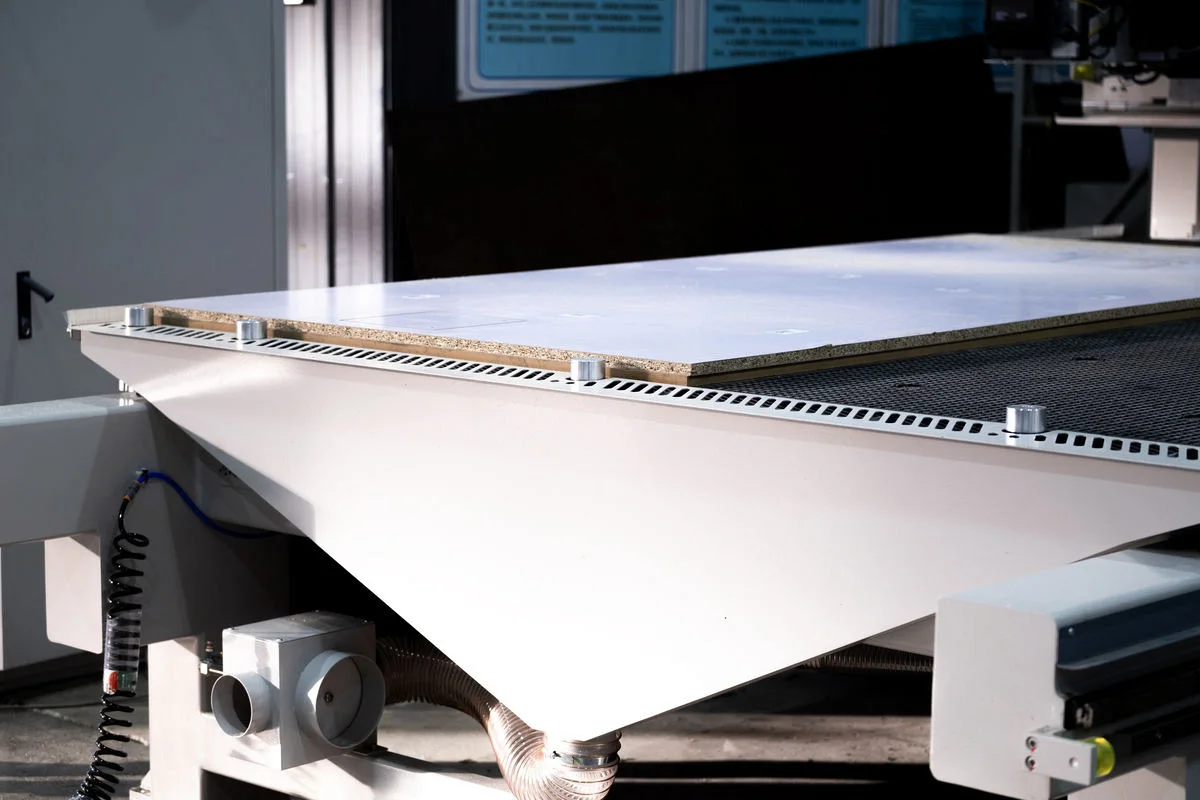

  • Вакуумный рабочий стол
  • Вспомогательный роликовый стол загрузки
  • Автоматическая подача смазки

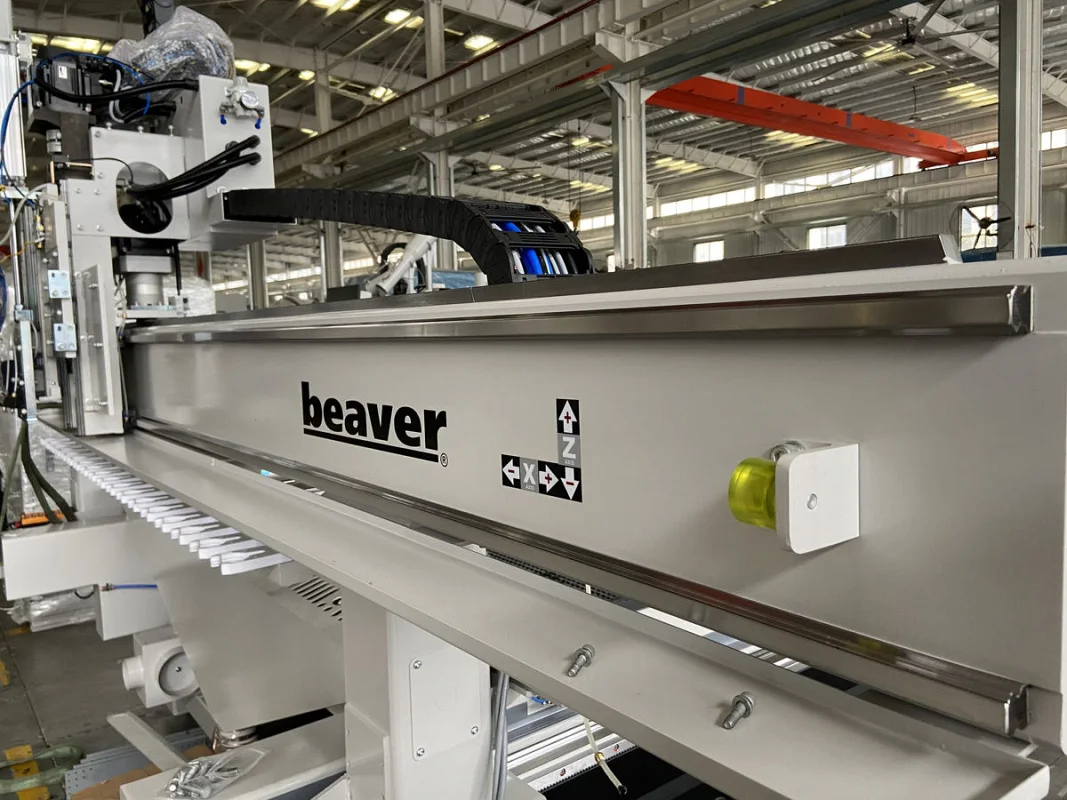

  • Высокоточные линейные направляющие повышенной жесткости
  • Высокоскоростные серводвигатели Leadshine
  • Планетарные редукторы Shimpo-Nidec (Япония) по осям X, Y
  • Сверхгибкие провода
Основные характеристики
Система управления

NC Studio / TPA

Мощность, кВт

5,5

Напряжение, В

380

Частота вращения, об/мин

нет

Давление сжатого воздуха, бар

6 – 8

Тип электродвигателей перемещения

cервопривод

Тип передачи по оси X и Y

Косозубая шестерня-рейка

Тип передачи по оси Z

ШВП

Тип рабочего стола

Вакуумный

Скорость рабочего хода, м/мин

0 – 30

Производитель

Excitech «CS» (Китай)

Инструментальная система
Емкость магазина инструмента

18

Тип инструментального магазина

линейный

Тип инструментального патрона

ISO 30

Мощность сверлильной группы, кВт

нет

Наличие сверлильной головы

нет

Энергопотребление
Общая установленная мощность, кВт

26

Общая мощность насосов, кВт

11

Шпиндель
Частота вращения шпинделя, об/мин.

24 000

Мощность шпинделя, кВт

9

Тип охлаждения шпинделя

Воздушное

Количество сверлильных шпинделей, шт.

нет

Обработка детали
Размеры зоны обработки, мм

2150 x 3100

Высота заготовки по оси Z, мм

50

Система управления
Тип датчика калибровки инструмента

Автоматический

Принтер печати этикеток

отдельно стоящий (опция)

Аспирация
Диаметр патрубков, мм

Ø200 x 1

Скорость воздуха в патрубке, м/с

30 – 35

Статическое давление воздушного потока вытяжной системы в точке подключения, Па

1800

Требуемая производительность аспирационной установки, м³/ч

3400

Вакуумная система
Производительность вакуумного насоса, м³/ч

250

Наличие вакуумного насоса

нет

Общая производительность насосов, м³/ч

500

Упаковка
Поворот этикетки

опция

Больше характеристик
Тип цанги

ER32

Тип смены инструмента

автоматическая

Скорость быстрых перемещений по оси X, мм/мин

0E+3 – 9.0E+4

Скорость быстрых перемещений по оси Y, мм/мин

0E+3 – 9.0E+4

Скорость быстрых перемещений по оси Z, мм/мин

0E+3 – 2.5E+4

Количество (рекомендуемое), шт.

2

Расход воздуха в пневмосистеме, м³/мин

0,7

Частота, Гц

50

Вес

2800 кг

Габариты

4800 × 4950 × 2300 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Электрошпиндель Excitech CS (Китай) 9 кВт, 24 000 об/мин
  • Защитный кожух вокруг шпинделя и сверлильно-присадочной головы (при наличии сверлильно-присадочной головы)
  • Стойка управления станком NC Studio industrial на базе промышленного PC на Windows
  • Ручной пульт управления к стойке
  • Автоматический толкатель для разгрузки рабочего стола со встроенной системой аспирации
  • Автоматический датчик измерения и калибровки инструмента
  • Инструментальный магазин линейного типа на 18 позиций
  • Инструментальный патрон ISO 30
  • Вакуумный стол
  • Серводвигатели Leadshine (1500 Вт / 1500 Вт / 850 Вт)
  • Необслуживаемые планетарные редукторы SHIMPO-NIDEC (Япония) по осям X, Y
  • Линейные направляющие по осям X, Y, Z
  • Автоматическая централизованная система смазки направляющих и ШВП
  • Косозубые передачи по осям X, Y
  • Прецизионная шариковинтовая передача JT (Китай) по оси Z
  • Кожухи для защиты направляющих по оси Х
  • Пакет безопасности (аварийные кнопки на стойке и портале)

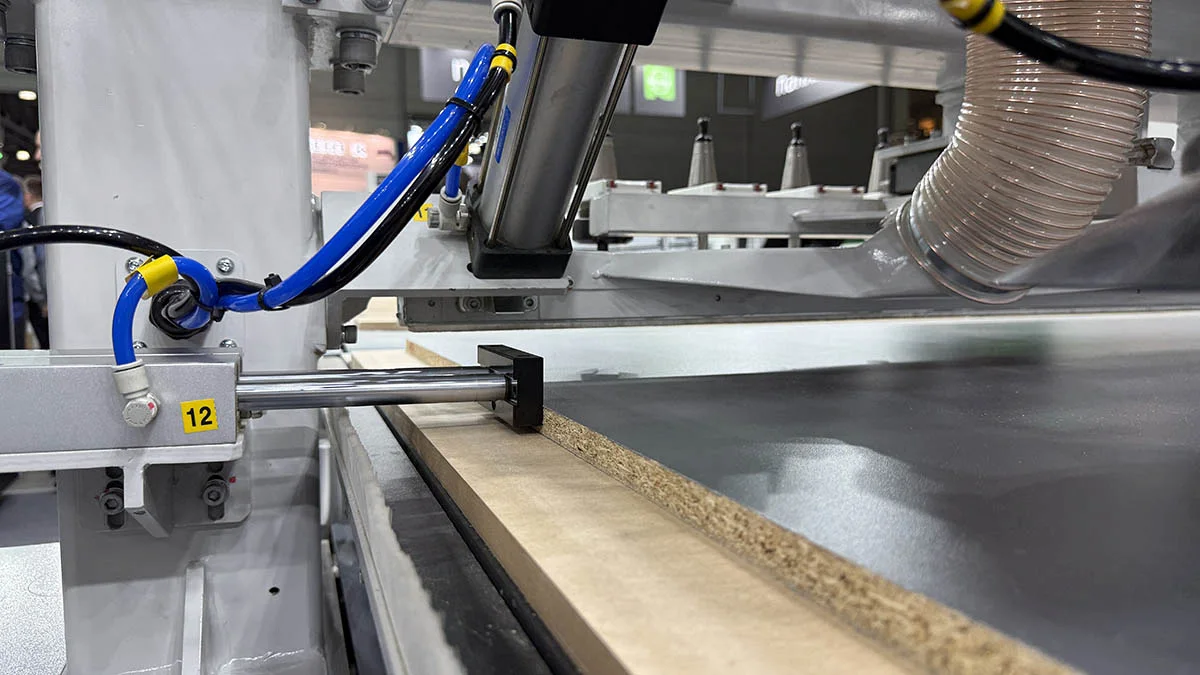

  • Пневматические упоры для базирования заготовок
  • Боковые выравнивающие планки
  • Узел многоступенчатой подготовки сжатого воздуха
  • Набор фрез для обработки дерева / МДФ / ДСП
  • Набор цанг ER32
  • Кронштейн для фиксации патрона при замене инструмента
  • Ящик с ЗИП

Дополнительные опции (не входят в стандартную комплектацию)

  • Сверлильно-присадочная голова Excitech CS (10 вертикальных шпинделей)
  • Автоматический разгрузочный конвейер
  • Подъемный загрузочный стол
  • Вакуумные насосы Becker
  • Система автоматической наклейки этикеток
