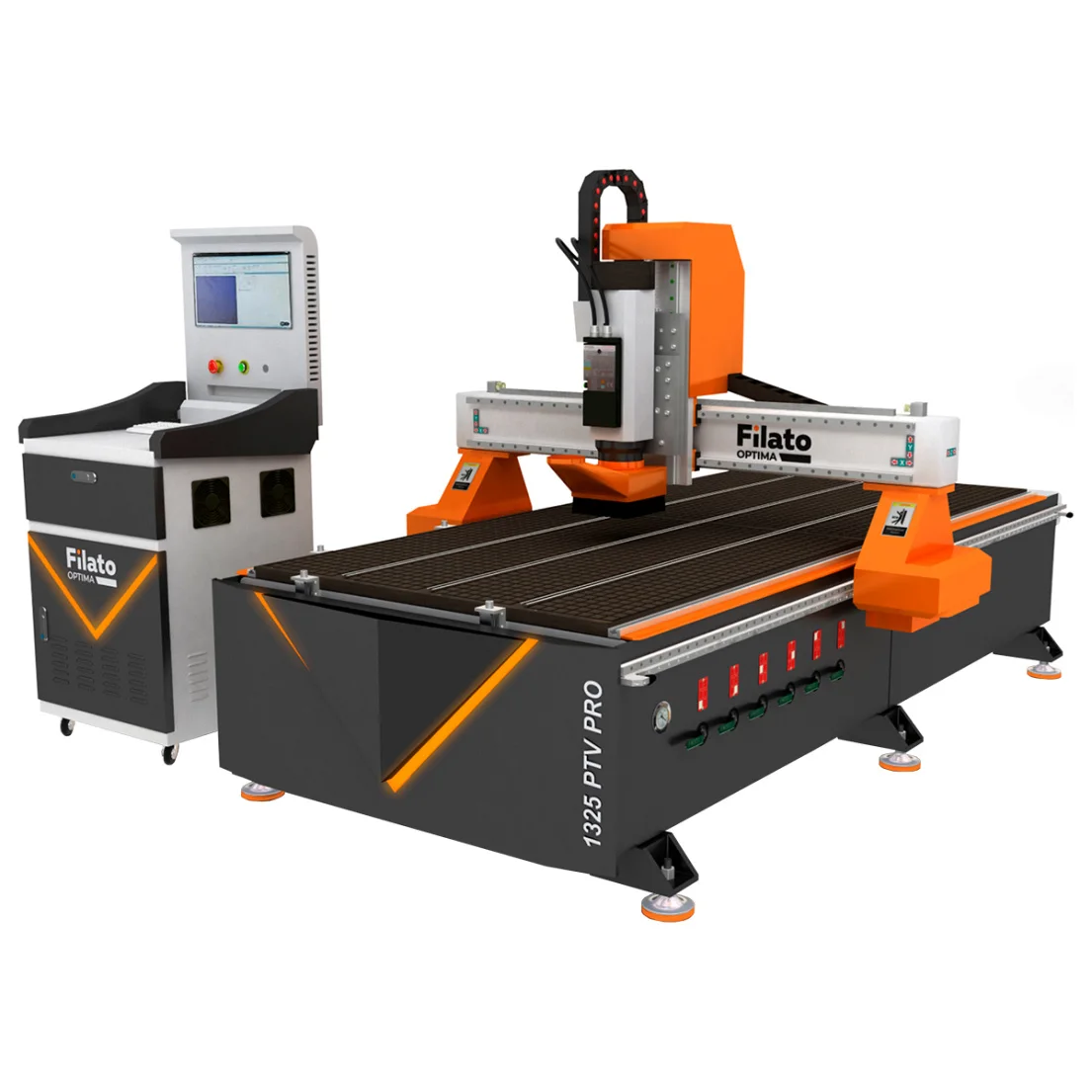

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 PTV-PRO

1 279 532 ₽

  • Мощность шпинделя, кВт

    9

  • Тип цанги

    ER32

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 PTV-PRO.

Артикул: 476864 Категория: Бренд: Filato Бренд:

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 PTV-PRO.

Модель: Optima 1325 PTV-PRO

Назначение и применение

Станок предназначен для высококачественной плоскостной фрезеровки деталей из полноформатных плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов:

Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).

Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.

Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.

Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.

Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Конструктивные особенности

  • Цельносварная стальная станина

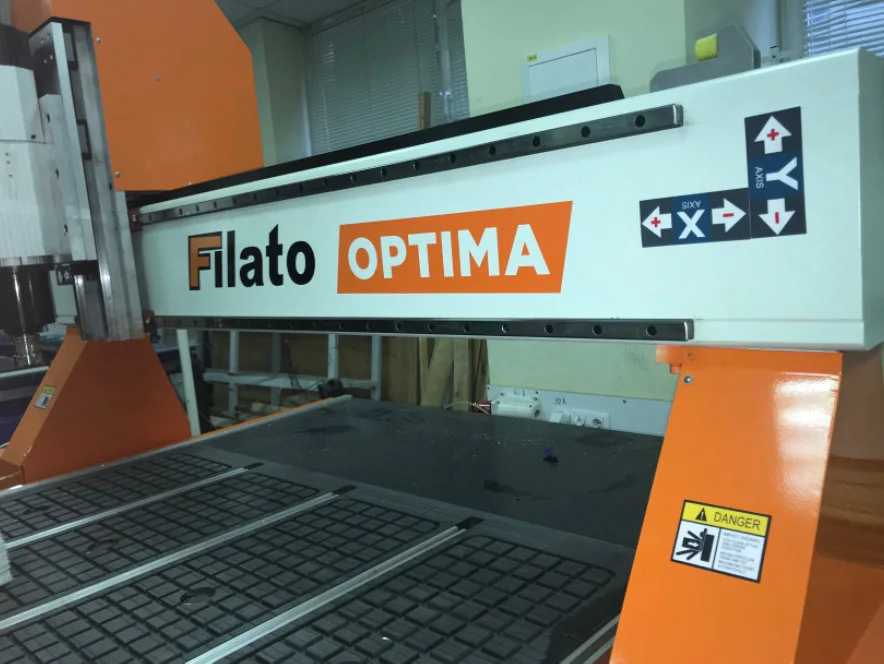

  • Стальной портал

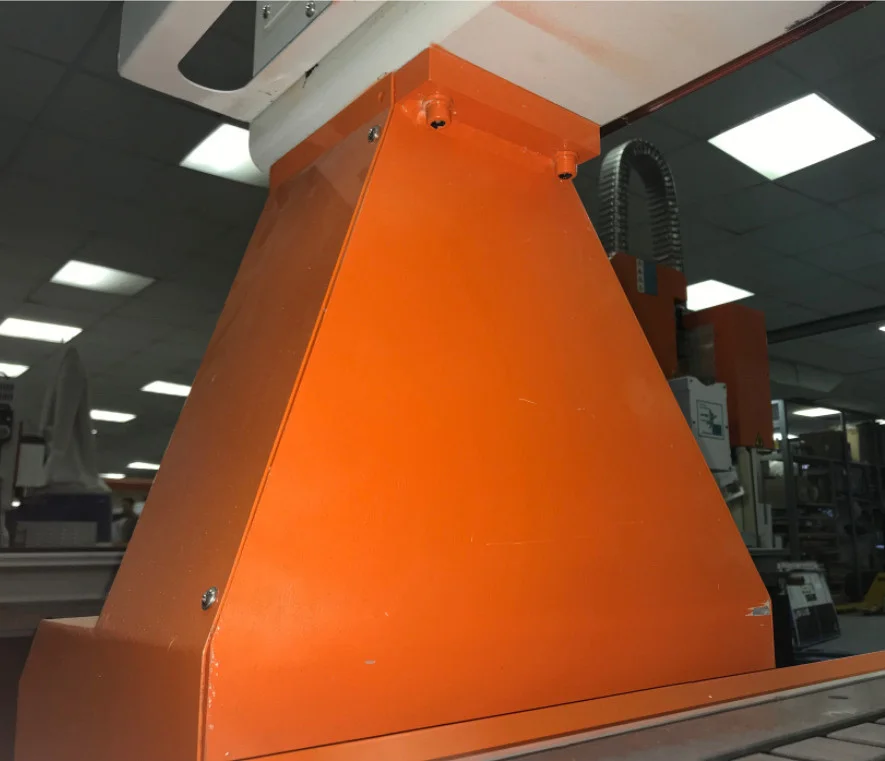

  • Стальные опоры портала

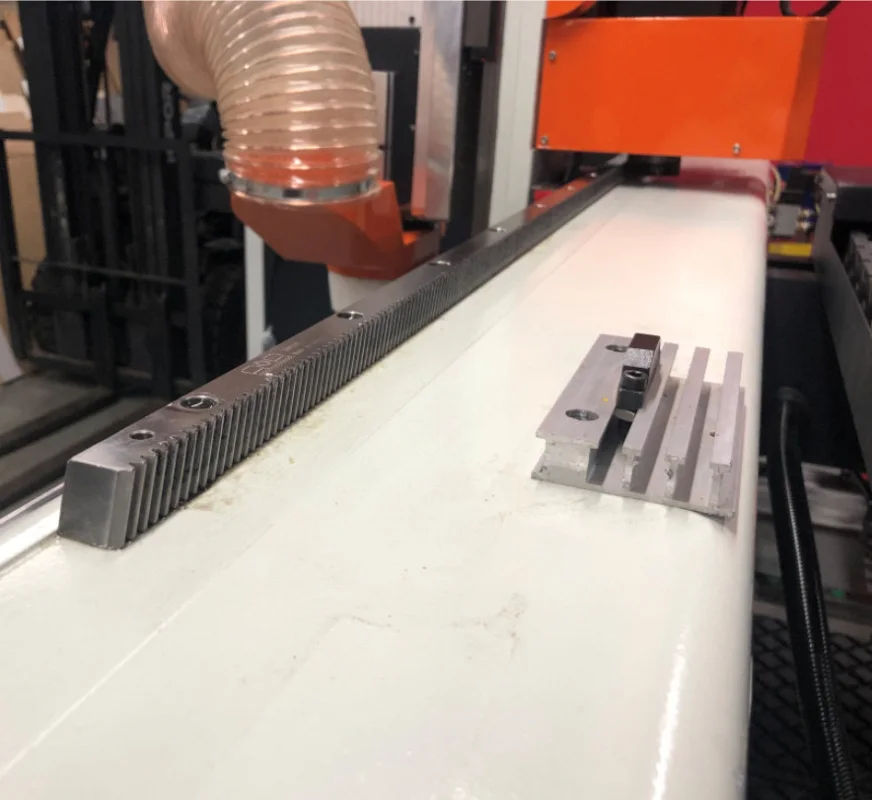

  • Косозубые передачи шестерня-рейка RoR (Германия) по осям X-Y
  • Высокоскоростная шарико-винтовая передача по оси Z (Тайвань)
  • Высокоточные призматические направляющие с подшипниками LMA (Тайвань) по осям X-Y-Z
  • Система управления станком

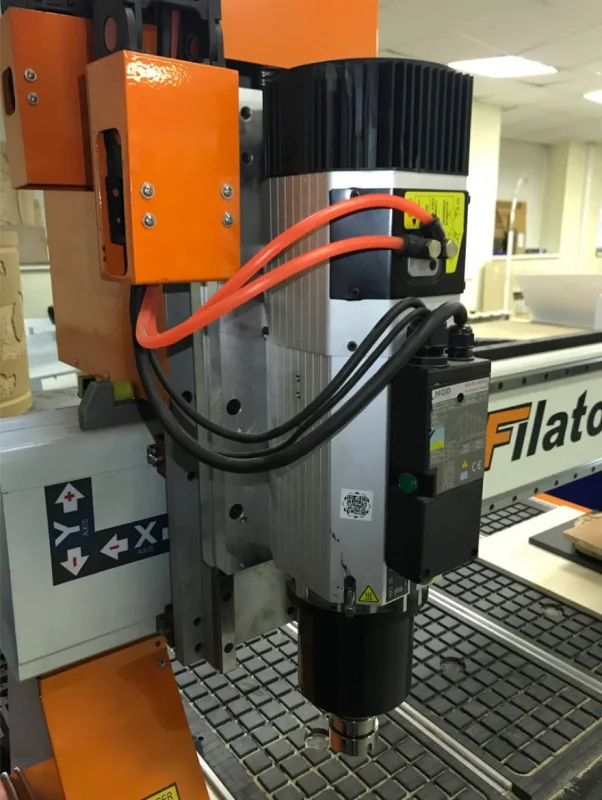

  • Промышленный электрошпиндель с воздушным охлаждением HQD (9 кВт – 18 000 об/мин)

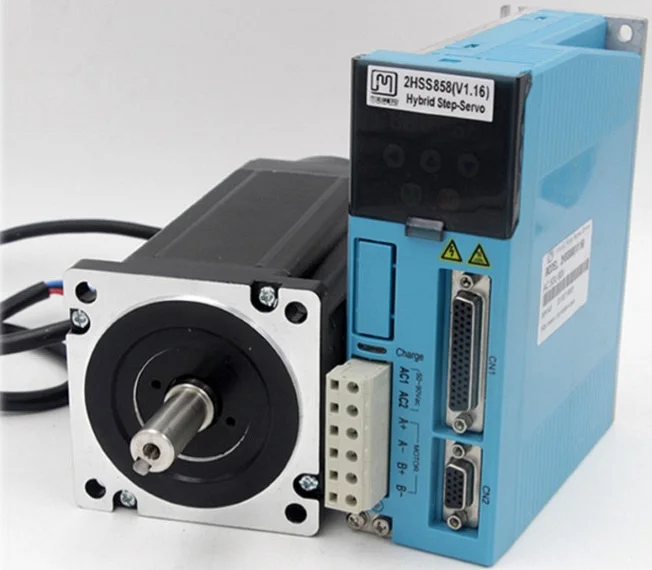

  • Гибридные серводвигатели осевого перемещения JMC
  • Датчик измерения и калибровки инструмента
  • Шкаф управления
  • Трехфазный частотный преобразователь ZONCN
  • Вакуумный стол с Т-пазами
  • Защитные кабелеукладчики по осям X-Y-Z
  • Планетарные редукторы по осям X-Y SHIMPO-NIDEC (Япония)
  • Базирующие упоры для позиционирования заготовок (6 шт.)
  • Аспирационный кожух на электрошпиндель
  • Узел подготовки сжатого воздуха
  • Регулируемые опорные площадки
  • Ящик для инструмента (ЗИП)
  • Инструментальный патрон
  • Набор цанг
  • Набор фрез и ключей
Основные характеристики
Система управления

NC Studio

Напряжение, В

380

Тип передачи по оси X и Y

Шестерня, косозубая рейка

Тип передачи по оси Z

ШВП

Тип рабочего стола

Комбинированный (вакуумный + Т-пазы)

Скорость холостого хода, м/мин

0 – 25

Скорость рабочего хода, м/мин

0 – 15*

Инструментальная система
Тип инструментального патрона

ISO 30

Энергопотребление
Общая установленная мощность, кВт

11,2

Шпиндель
Частота вращения шпинделя, об/мин.

0 – 18 000

Мощность шпинделя, кВт

9

Тип охлаждения шпинделя

Воздушное

Обработка детали
Размеры зоны обработки, мм

1300 x 2500

Рабочий стол
Размеры рабочего стола, мм

1300 x 2500

Размеры вакуумного стола, мм

1220 x 2440

Двигатель
Тип двигателя

Сервогибридный

Перемещение суппорта
Ход по оси Z, мм

300

Система управления
Тип датчика калибровки инструмента

Автоматический

Больше характеристик
Условие

Скидка на станки из наличия

Тип цанги

ER32

Посадочный диаметр инструмента, наибольший, мм

20

Тип смены инструмента

Полуавтоматическая

Диаметр патрубка для аспирационнной системы, мм

100

Давление сжатого воздуха, Атм

8

Расход воздуха в пневмосистеме, м³/мин

0,2

Частота тока, Гц

50 – 60

Вес

930 кг

Габариты

3400 × 2200 × 2300 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Электрошпиндель, HQD с полуавтоматической заменой инструмента (патрон ISO30) (1 шт.)
  • Частотный преобразователь для плавного изменения оборотов электрошпинделя “ZONCN” (1 шт.)
  • Датчик измерения и калибровки инструмента (1 шт.)
  • Шкаф с электрокомпонентами станка (1 шт.)
  • Система управления станком (1 шт.)
  • Гибридные серводвигатели осевого перемещения “JMC” (4 шт.)
  • Призматические линейные направляющие “LMA”(Тайвань) по осям X, Y, Z
  • Шариковинтовая передача “TBI”(Тайвань) по оси Z (1 шт.)
  • Косозубые передачи “RoR” (Германия) по осям X, Y (1 шт.)
  • Комбинированный вакуумный рабочий стол с Т-пазами (6 вакуумных зон и отдельным включением, 1 манометр)
  • Защитные кабель-каналы для электропроводки по осям X / Y / Z (1 шт.)
  • Аспирационный кожух на электрошпиндель (1 шт.)
  • Узел подготовки сжатого воздуха на входе в станок
  • Регулируемые опорные площадки для станины (6 шт.)
  • Ящик с ЗИП (1 шт.)
  • Инструментальный патрон (1 шт.)
  • Набор цанг (1 шт.)
  • Набор фрез для обработки дерева / МДФ / ДСП (1 шт.)
  • Набор гаечных ключей для обслуживания станка (1 шт.)
  • Струбцина для механического крепления деталей (8 шт.)
  • Руководство пользователя (1 шт.)

Дополнительные опции (не входят в стандартную комплектацию)

  • Вакуумный насос повышенной производительности
  • Токарная приставка
  • Балка с 2-мя прижимными роликами
  • Аспирационная установка
