Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV H600

2 918 264 ₽

    Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV H600.

    Артикул: 500772 Категория: Бренд: Filato Бренд:

    Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV H600.

    Модель: 1325 ATV H600

    Назначение и применение

    Станок предназначен для высококачественной плоскостной фрезеровки деталей из плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование), например, для изготовления модельной оснастки и изделий требующих большой ход по оси Z.

    Виды обрабатываемых материалов:

    Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.

    Конструктивные особенности

    • Усиленная цельносварная стальная станина
    • Стальной портал

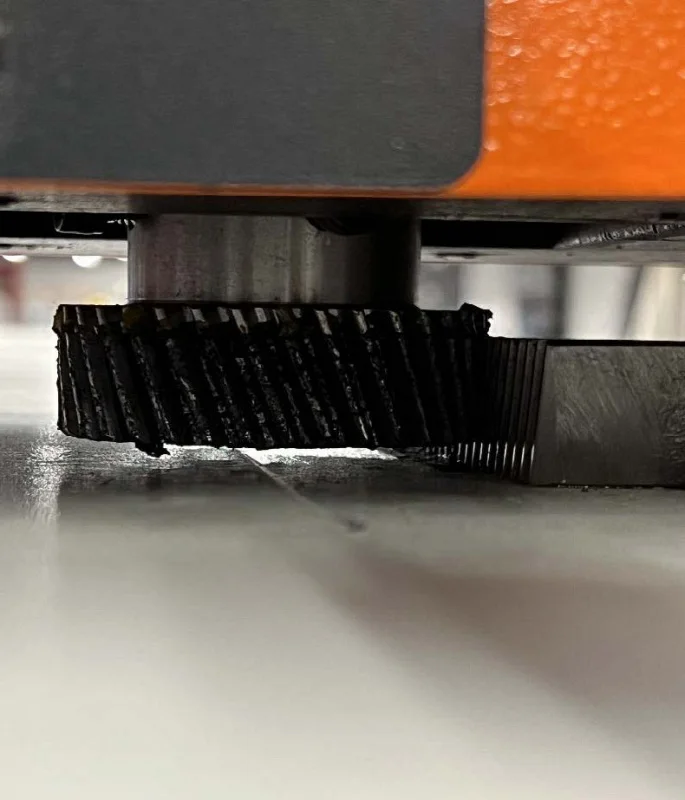

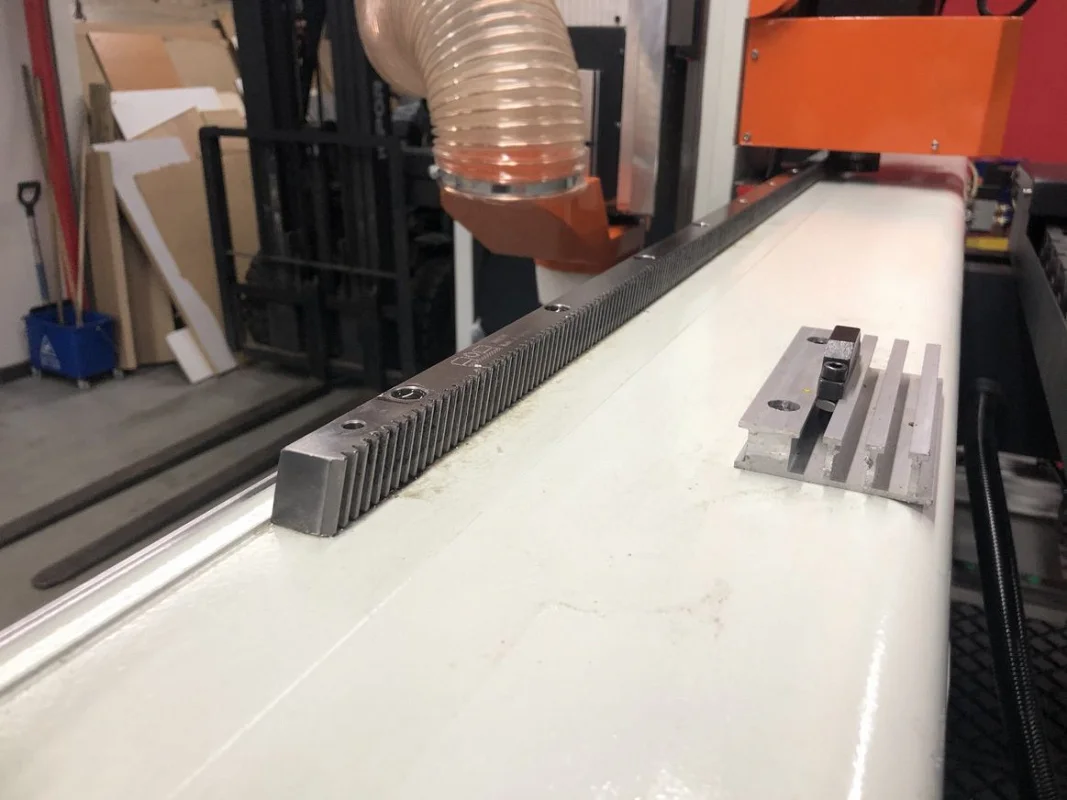

    • Косозубые передачи шестерня-рейка RoR (Германия) по осям X-Y
    • Планетарные редукторы SHIMPO-NIDEC (Япония) по осям X-Y
    • Севродвигатели LEADSHINE 1500 Вт
    • Высокоскоростная ширико-винтовая передача по оси Z TBI (Тайвань)

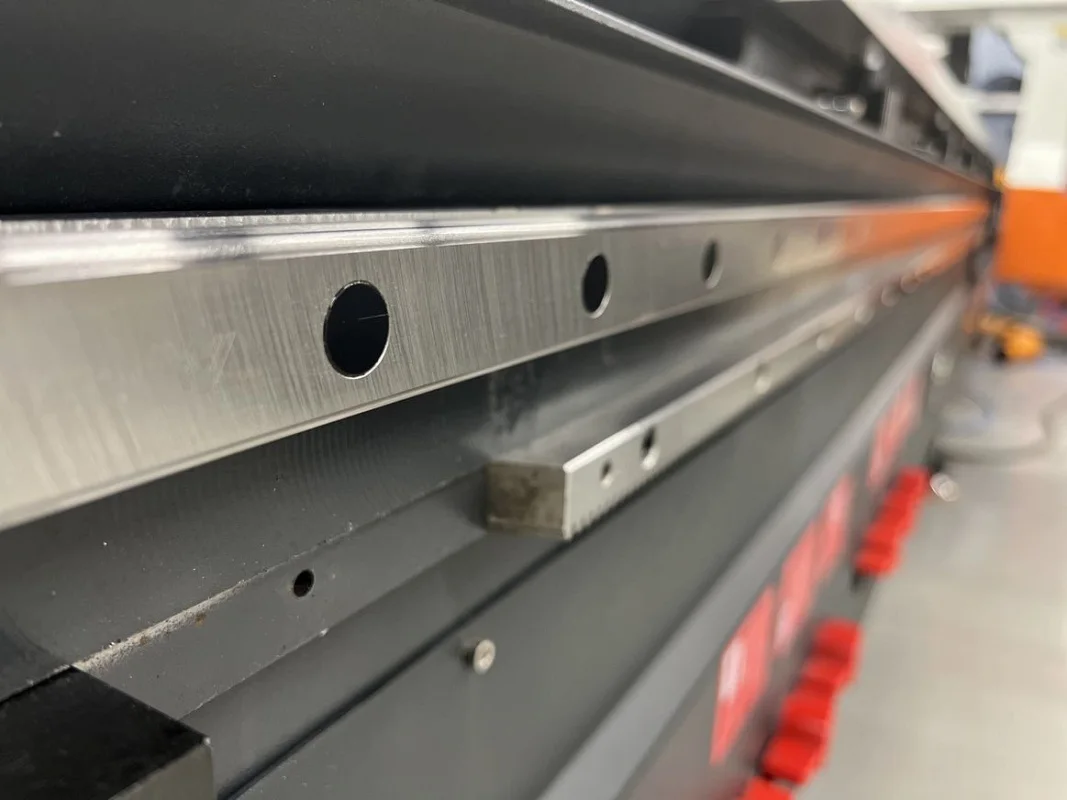

    • Высокоточные призматические направляющие с подшипниками LMA (Тайвань) по осям X-Y-Z
    • Промышленные электрошпиндель CC+ с воздушным охлаждением 9,0 кВт – 24 000 об/мин
    • Трехфазный частотный преобразователь OURUI
    • Датчик автоматического измерения и калибровки длины инструмента
    • Шкаф управления
    • Линейный магазин автоматической смены инструмента
    • Промышленная система управления SYNTEC 63 (Тайвань)
    • Пульт управления
    • Комбинированный вакуумный стол с Т-пазами (6 зон)
    • Защитные кабелеукладчики по осям X-Y-Z

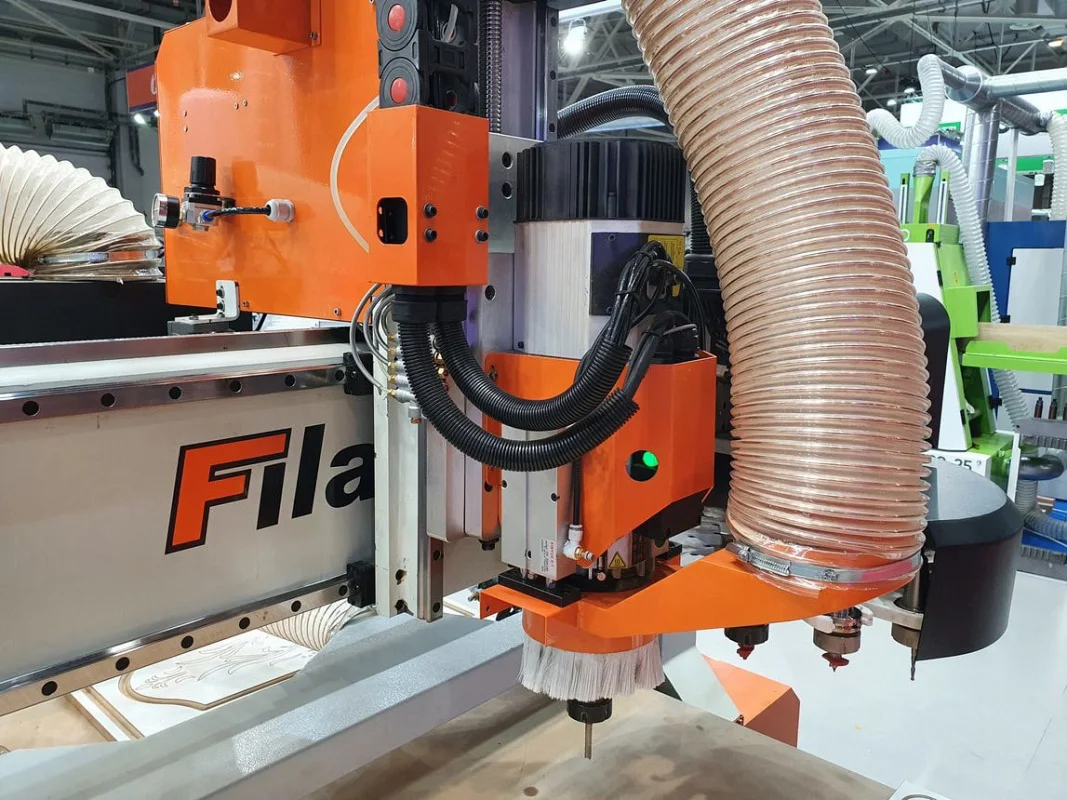

    • Аспирационный кожух на электрошпиндель
    • Узел подготовки сжатого воздуха
    • Регулируемые опоры площадки
    • Инструментальный патрон и набор цанг
    • Набор фрез и ключей
    • Ящик для инструмента (ЗИП)
    Основные характеристики
    Напряжение, В

    380

    Тип передачи по оси X и Y

    Шестерня, косозубая рейка

    Тип передачи по оси Z

    ШВП

    Тип рабочего стола

    Комбинированный (вакуумный + Т-пазы)

    Скорость холостого хода, м/мин

    0 – 40

    Скорость рабочего хода, м/мин

    0 – 20

    Энергопотребление
    Общая установленная мощность, кВт

    15

    Шпиндель
    Частота вращения шпинделя, об/мин.

    0 – 24 000

    Мощность шпинделя, кВт

    9

    Тип охлаждения шпинделя

    Воздушное

    Обработка детали
    Размеры зоны обработки, мм

    1300 x 2500

    Рабочий стол
    Размеры рабочего стола, мм

    1300 x 2500

    Размеры вакуумного стола, мм

    1220 x 2440

    Двигатель
    Тип двигателя

    Серводвигатели (1500 Вт)

    Перемещение суппорта
    Ход по оси Z, мм

    600

    Больше характеристик
    Тип цанги

    ER32

    Посадочный диаметр инструмента, наибольший, мм

    20

    Тип смены инструмента

    автоматическая

    Мощность вакуумного насоса

    5,5

    Диаметр патрубка для аспирационнной системы, мм

    150

    Частота тока, Гц

    50

    Вес

    1800 кг

    Габариты

    3850 × 2200 × 2600 мм

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • Электрошпиндель CC+ с автоматической заменой инструмента (1 шт.)
    • Частотный преобразователь для плавного изменения оборотов электрошпинделя “OURUI” (1 шт.)
    • Датчик измерения и калибровки инструмента (1 шт.)
    • Шкаф с электрокомпонентами станка (1 шт.)
    • Стойка управления станком SYNTEC (Тайвань) (1 шт.)
    • Ручной пульт управления к стойке (1 шт.)
    • Серводвигатели осевого перемещения “Lesdshine” (4 шт.)
    • Планетарные редукторы SHIMPO-NIDEC (Япония) по осям X, Y, Z (4 шт.)
    • Призматические линейные направляющие LMA (Тайвань) по осям X, Y, Z (3 шт.)
    • Шариковинтовая передача TBI (Тайвань) по оси Z (1 шт.)
    • Косозубые передачи по осям X, Y (комплект) (1 шт.)
    • Автоматическая централизованная система смазки (1 шт.)
    • Инструментальный магазин линейного типа (1 шт.)
    • Комбинированный вакуумный рабочий стол с Т-пазами (1 шт.)
    • Защитные кабель-каналы для электропроводки по осям X, Y, Z (1 шт.)
    • Аспирационный кожух на электрошпиндель (автоматический подъем и опускание (1 шт.)
    • Узел подготовки сжатого воздуха (1 шт.)
    • Регулируемые опорные площадки для станины (6 шт.)
    • Ящик с ЗИП (1 шт.)
    • Инструментальный патрон (8 шт.)
    • Набор цанг (1 шт.)
    • Набор фрез для обработки дерева / МДФ / ДСП (1 шт.)
    • Набор гаечных ключей для обслуживания станка (1 шт.)
    • Струбцина для механического крепления деталей (8 шт.)
    • Руководство пользователя (1 шт.)

    Дополнительные опции (не входят в стандартную комплектацию)

    • Вакуумный насос повышенной производительности – Вариант 1
    • Вакуумный насос повышенной производительности – Вариант 2
    • Промышленный электрошпиндель с воздушным охлаждением HQD 12 кВт – 24 000 об/мин
    • Промышленный электрошпиндель с воздушным охлаждением HQD 13,2 кВт – 24 000 об/мин
    • Поршневой компрессор
    • Винтовой компрессор Triumph Delta
    • Винтовой компрессор Triumph Gamma
    • Аспирационные системы очистки
    • Рециркуляционные пылеулавливающие агрегаты ПФЦ
    • Аспирационная установка EcoWood FPC
