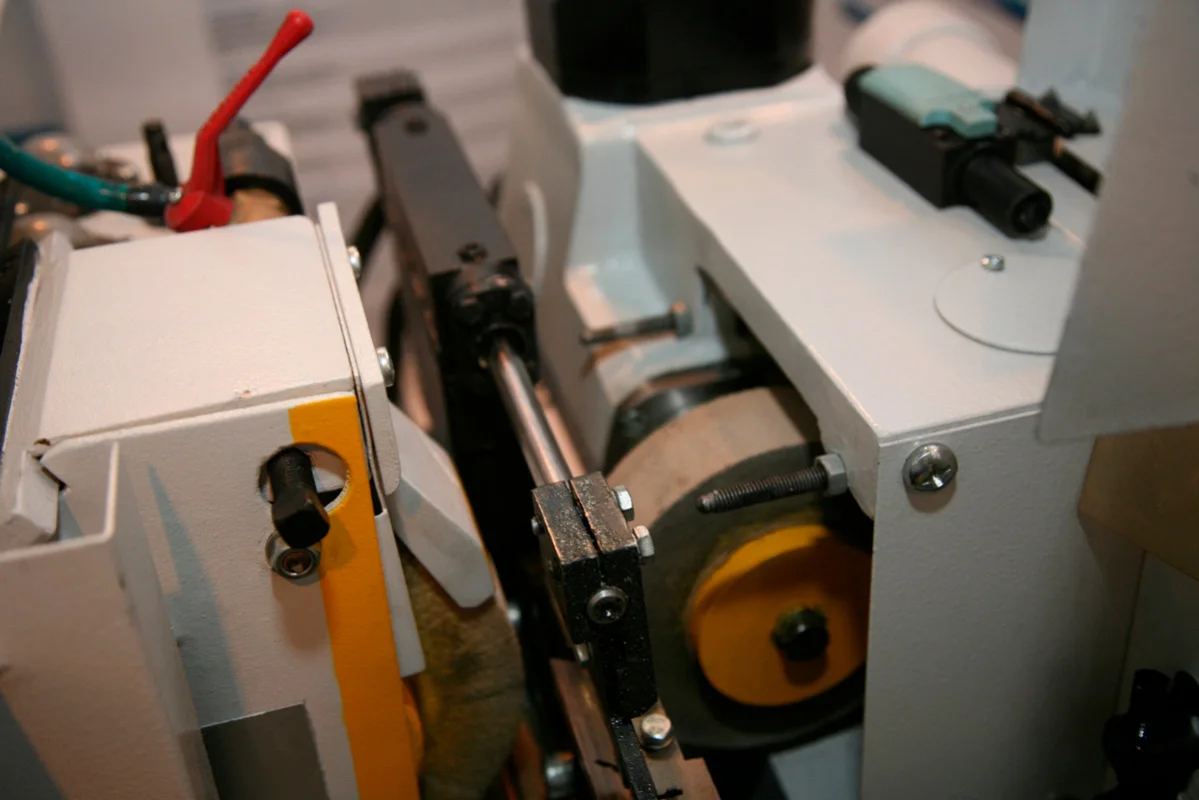

Бесцентрово-шлифовальные станки UNIVEQ UCG-4015 — изображение 2
Бесцентрово-шлифовальные станки UNIVEQ UCG-4015 — изображение 3

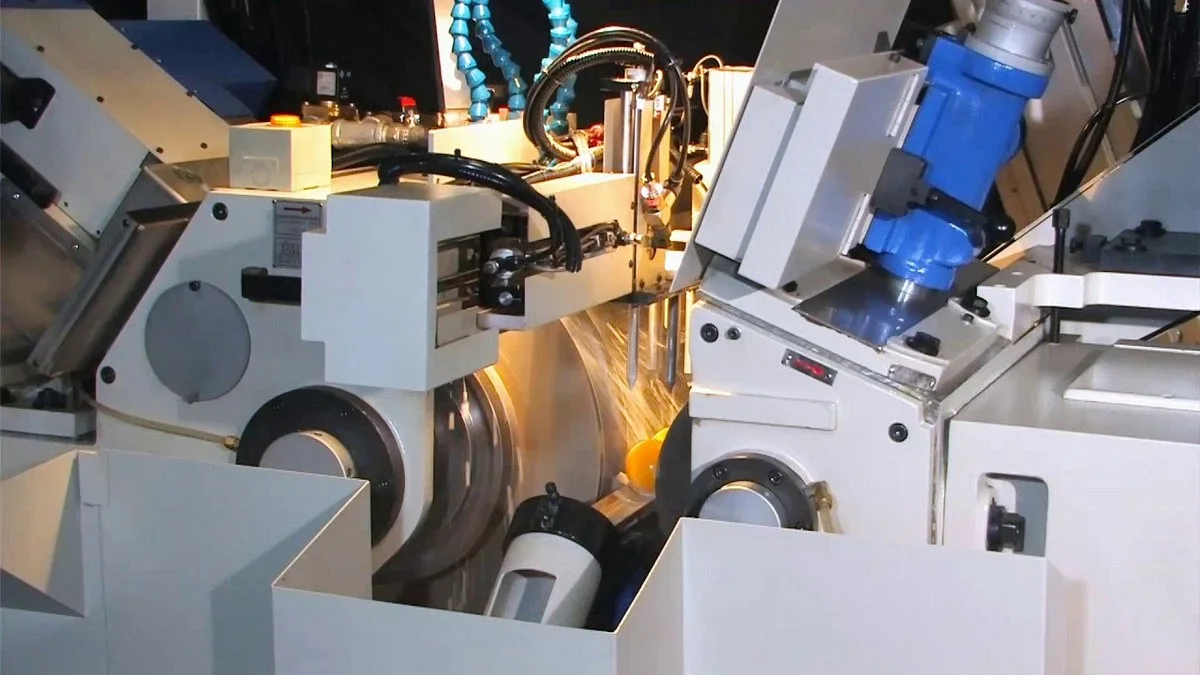

Бесцентрово-шлифовальные станки UNIVEQ UCG-4015 — изображение 4

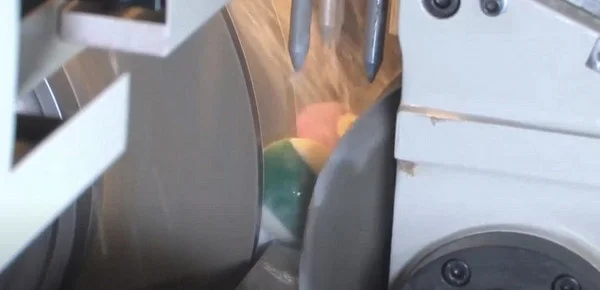

Бесцентрово-шлифовальные станки UNIVEQ UCG-4015 — изображение 5

Бесцентрово-шлифовальные станки UNIVEQ UCG-4015

Под заказ

    Бесцентрово-шлифовальные станки UNIVEQ UCG-4015. Цена по запросу.

    Артикул: kami-32680824c284 Категория: Бренд: UNIVEQ Бренд:

    Бесцентрово-шлифовальные станки UNIVEQ UCG-4015. Цена по запросу.

    Модель: UCG-4015

    Назначение и применение

    Бесцентровым шлифованием * на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью.

    Бесцентровым врезным шлифованием обрабатывают:

    При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск.

    Заготовка размещается между двумя вращающимися абразивными кругами, а нижняя её часть опирается на специальный поддерживающий нож.

    Один круг – направляющий вращается вокруг своей оси достаточно медленно (скорость – около 10-20 м/мин ). Другой круг – обрабатывающий – очень быстро (порядка 30-40 м/мин ).

    Бесцентровые шлифовальные станки эффективно применяют при обработке цилиндрических деталей малого и среднего диаметров без ограничения длины, либо тонкостенных цилиндрических деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.).

    Так же станки подходят для обработки конических деталей с конусом менее 1:20. В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки.

    Конструктивные особенности

    • Станина
    • Шпиндель шлифовального круга
    • Шпиндель ведущего круга
    Основные характеристики
    Общая мощность, кВт

    13,78

    Частота вращения шлифовального круга, об/мин

    1668

    Мощность электродвигателя шлифовального круга, кВт

    5,5

    Масса нетто, кг

    2800

    Обработка детали
    Диаметр шлифуемой заготовки (со стандартным люнетом), мм

    1 – 40

    Диаметр шлифуемой заготовки при врезном шлифовании, мм

    7 – 50

    Диаметр шлифуемой заготовки при проходном шлифовании, мм

    5 – 50

    Точности
    Шероховатость, мкм

    Ra 3.2E+2

    Круглость, мм

    0,002

    Перемещения и направляющие
    Микро-регулировка подачи ведущего круга за оборот маховика, мм

    0,002

    Подача материала
    Мощность подающего круга, кВт

    2

    Размер подающего круга (D x d x B), мм

    300 x 150 x 127

    Угол поворота подающего круга, °

    +3 ⁓ -1

    Частота вращения подающего круга, мм

    20 – 200

    Шлифование и полирование
    Тип шлифования

    Бесцентровое шлифование

    Размер шлифовального круга (D x d x B), мм

    400 x 150 x 203

    Максимальная длина обработки для врезного шлифования, мм

    120

    Постоянство диаметра шлифования (цилиндричность), мм

    0,002 мм при проходном / 0,003 мм при врезном

    Расстояние от оси шлиф. круга и оси ведущего круга до подошвы люнета, мм

    220

    Угол наклона ведущего круга, °

    +5°⁓ -2°

    Больше характеристик
    Наличие ЧПУ

    нет

    Габариты

    1920 × 1681 × 1479 мм

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • Шлифовальный круг + фланец (установлен на станке)
    • Ведущий круг + фланец (установлен на станке)
    • Съемник круга
    • Крюк для подъема / опускания шлиф. круга
    • Суппорт для сквозного шлифования + опорный нож
    • Алмазный инструмент для правки круга
    • Желоба для загрузки и выгрузки заготовок, 2 шт.
    • Стандартная система охлаждения с помпой
    • Защита от брызг СОЖ
    • Гидравлическая станция
    • Освещение рабочей зоны
    • Набор инструмента для наладки станка
    • Набор ЗИП
    • Инструкция по эксплуатации станка
    • Проверочный сертификат
    • Упаковочный лист
