Автоматы продольного точения Shute ST-325II и ST-385II

Под заказ

  • Система ЧПУ

    ST-325II: Mitsubishi, ST-385II: Mitsubishi

Автоматы продольного точения Shute ST-325II и ST-385II. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-ec74a8dd9958 Категория: Бренд: Shute Бренд:

Автоматы продольного точения Shute ST-325II и ST-385II. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: ST-325II / ST-385II

Назначение и применение

Автоматы продольного точения Shute серии ST являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L / D > 10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств.

Автоматы продольного точения Shute ST подойдут для производства крупносерийных партий деталей в следующих отраслях:

Конструктивные особенности

  • Управление инструментальной системой
  • Система ЧПУ
  • Система без держателя направляющей втулки
  • С вращающейся направляющей втулкой
  • Цельнолитая станина, ручное шабрение
  • Шпиндель
  • Приводные инструментальные блоки

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики

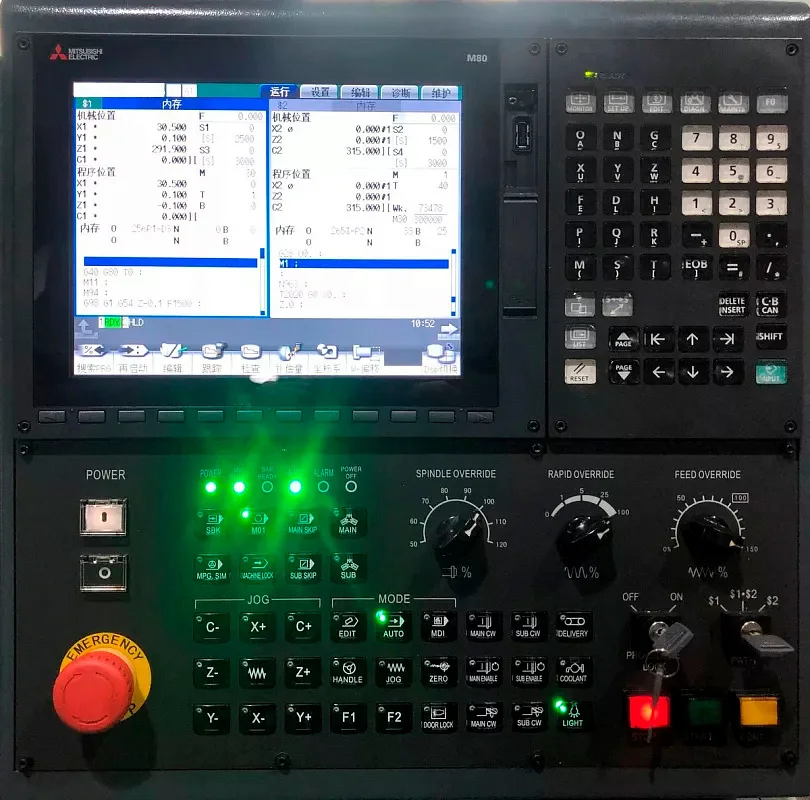

Система ЧПУ

ST-325II: Mitsubishi, ST-385II: Mitsubishi

Макс. длина обработки, мм

ST-325II: 240, ST-385II: 240

Длина, мм

ST-325II: 2890, ST-385II: 2890

Ширина, мм

ST-325II: 1500, ST-385II: 1500

Высота, мм

ST-325II: 1780, ST-385II: 1780

Вес, кг

ST-325II: 3000, ST-385II: 3100

Инструментальная система
Общее количество инструментальных позиций, шт.

ST-325II: 22, ST-385II: 22

Количество позиций инструмента для наружной обработки, шт.

ST-325II: 6, ST-385II: 6

Количество инструментальных позиций для радиальной обработки, шт.

ST-325II: 4, ST-385II: 4

Количество позиций инструмента для внутренней обработки, шт.

ST-325II: 4, ST-385II: 4

Шпиндель
Частота вращения шпинделя, об/мин.

ST-325II: 8000, ST-385II: 6000

Мощность главного шпинделя, кВт

ST-325II: 3,7, ST-385II: 3,7

Наличие противошпинделя

ST-325II: да, ST-385II: да

Мощность противошпинделя, кВт

ST-325II: 1,5 / 2,2, ST-385II: 1,5 / 2,2

Количество инструментов для обработки в противошпинделе, шт.

ST-325II: 8, ST-385II: 8

Обработка детали
Максимальный диаметр обработки главного шпинделя, мм

ST-325II: 32, ST-385II: 38

Максимальный диаметр нарезаемой резьбы главного шпинделя

ST-325II: М8, ST-385II: М8

Максимальный диаметр сверления главного шпинделя, мм

ST-325II: 13, ST-385II: 13

Максимальный диаметр нарезаемой резьбы противошпинделя

ST-325II: М8, ST-385II: М8

Максимальный диаметр радиального сверления, мм

ST-325II: 13, ST-385II: 13

Максимальный диаметр сверления противошпинделя, мм

ST-325II: 13, ST-385II: 13

Максимальный диаметр радиального нарезания резьбы, мм

ST-325II: М8, ST-385II: М8

Максимальный диаметр обработки противошпинделя, мм

ST-325II: 32, ST-385II: 38

Инструментальный резцедержатель
Размер инструмента, мм

ST-325II: 16 x 16, ST-385II: 16 x 16

Перемещения и направляющие
Количество управляемых осей, шт.

ST-325II: 7, ST-385II: 7

Больше характеристик
Скорость быстрых перемещений по оси X, мм/мин

ST-325II: 32000, ST-385II: 32000

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • 6-позиционный инструментальный суппорт для наружной обработки
  • 4-позиционный приводной инструментальный суппорт 2 x ER16, 2 x ER20 для радиальной обработки
  • 4 + 4-позиционный инструментальный суппорт ER16 для осевой обработки
  • 4-позиционный приводной инструментальный суппорт для осевой обработки в контршпинделе (ER16)
  • Уловитель и конвейер готовых деталей
  • Люнетная система с вращающейся направляющей втулкой + без направляющей втулки
  • Подсветка рабочей зоны LED
  • Трёхцветная сигнальная лампа
  • Управляемые оси «С1» и «С2»
  • Система автоматической централизованной смазки узлов станка
  • Обдув воздухом люнетного узла
  • Набор цанг ER16
  • Теплообменник электрошкафа
  • Трансформатор
  • Контроль отрезки инструмента
  • Комплект инструмента для обслуживания станка
  • Комплект документации на русском языке
  • Конвейер для уборки стружки с корзиной
  • Уловитель масляного тумана (электростатический)
  • Система подачи СОЖ 70 бар
  • Податчик прутка – LNS SN542 (5 – 42 мм) – 3,2 м

Дополнительные опции (не входят в стандартную комплектацию)

  • 3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки с регулируемым углом поворота 0 – 90° (ER11, ER16)
  • Блок вихревого нарезания резьбы (режущая головка и вставки приобретаются отдельно)
  • Полигональный блок (max Ø 95 мм)
  • Зубофрезерный блок
  • Держатель сверлильного инструмента
  • 3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки (ER11, ER16)
  • 3-шпиндельный сверлильно-фрезерный блок для фронтальной и тыльной обработки с регулируемым углом поворота 360° (ER16)
  • Фрезерный блок для дисковых фрез (max Ø95 мм, посадка 12,7 мм)
  • Приводной радиальный сверлильно-фрезерный блок
  • Дополнительный 1-позиционный держатель
  • Приводной осевой сверлильно-фрезерный блок
  • Держатель токарного расточного инструмента
  • Держатель токарного проходного / отрезного инструмента
  • Устройство задней выгрузки длинных деталей для противошпинделя
  • Функция обработки с переменной частотой (LFV)
  • Система пожаротушения
  • Податчик прутка – LNS XT320 (3 – 20 мм) – 3,2 м
  • Податчик прутка – LNS SN542 (5 – 42 мм) – 3,2 м
  • Цанги в главный шпиндель Ø5 – 38 мм (1 шт.)
  • Цанги люнетные Ø5 – 38 мм мм (1 шт.)
  • Цанги контршпиндель Ø5 – 38 мм мм (1 шт.)
  • Цанги в автоподатчик Ø5 – 38 мм мм (1 шт.)
  • Набор цанг ER20-12 (2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13)
  • Набор цанг ER16-10 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10)
