    Автоматические панелегибы YAWEI FBE c автосменой прижимного инструмента. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Артикул: kami-64f1ce52a51d Категория: Бренд: YAWEI Бренд:

    Автоматические панелегибы YAWEI FBE c автосменой прижимного инструмента. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Модель: FBE 2520 / FBE 3220

    Назначение и применение

    Автоматические панелегибы YAWEI FBE предназначены для серийного изготовления гнутых деталей типа «панель»* с плоским основанием и загнутых с различным числом гибов по периметру.

    Модели серии FBE обладают самыми высокими показателями гиба стандартным инструментом и могут использоваться для гибки алюминиевых заготовок толщиной 4 мм. Станки поддерживают возможность работы с ассиметричными деталями с помощью трехпозиционного модуля позиционирования.

    Автоматические панелегибы YAWEI серии FBE применяются в любых отраслях промышленности, использующих панели:

    металлические двери; панели вентилируемых фасадов; корпусные детали электрошкафов; корпусные детали металлической мебели; светильники; кабины и двери шахт лифтов; производство бытовой техники; оборудование для общепита и кейтеринга.

    Конструктивные особенности

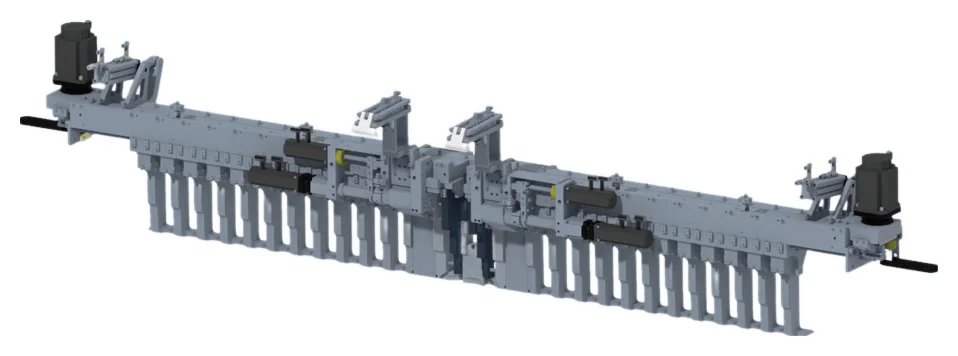

    • Прижимной модуль

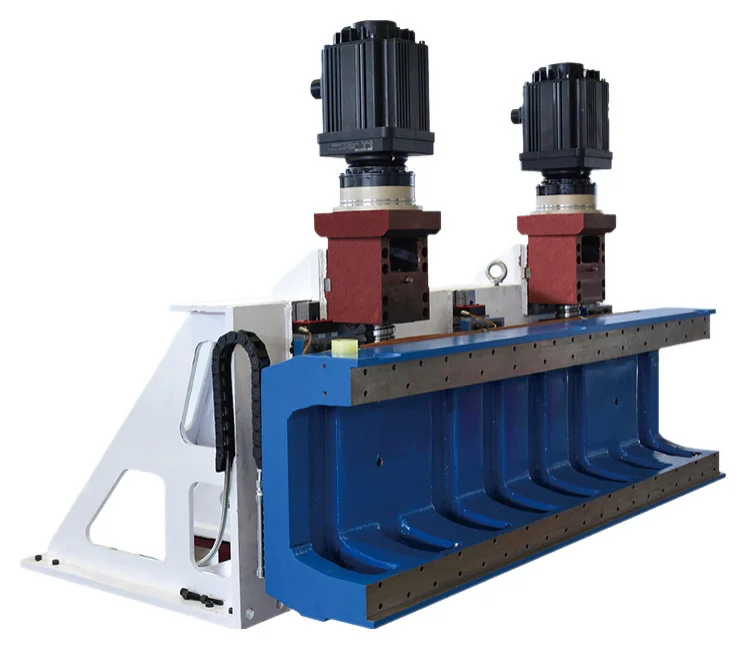

    • Гибочный модуль
    • Модуль позиционирования (трехпозиционный)

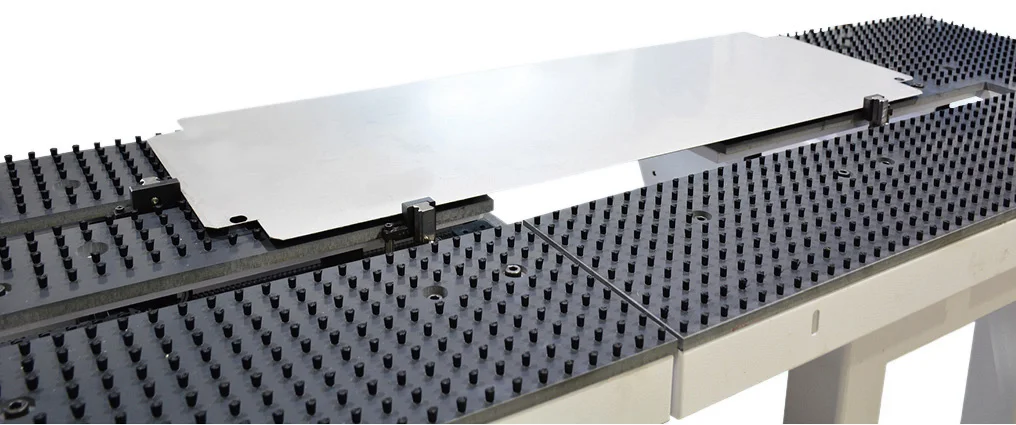

    • Модуль подачи заготовок
    • Система ЧПУ SIEMENS (Германия)

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Основные характеристики
    Система ЧПУ

    FBE 2520: SIEMENS, FBE 3220: SIEMENS

    Давление сжатого воздуха, бар

    FBE 2520: 7, FBE 3220: 7

    Длина, мм

    FBE 2520: 6000, FBE 3220: 7000

    Ширина, мм

    FBE 2520: 4000, FBE 3220: 5000

    Высота, мм

    FBE 2520: 2650, FBE 3220: 2650

    Вес, кг

    FBE 2520: 25 500, FBE 3220: 32 500

    Обработка детали
    Алюминиевый лист δb = 265 мпа, мм

    FBE 2520: 4, FBE 3220: 4

    Минимальная толщина листа, мм

    FBE 2520: 0,35, FBE 3220: 0,35

    Рабочий стол
    Высота стола, мм

    FBE 2520: 1020, FBE 3220: 1020

    Пневмосистема
    Расход воздуха, нл/мин

    FBE 2520: 150, FBE 3220: 150

    Подача материала
    Макс. скорость подачи манипулятора, мм/с

    FBE 2520: 1000, FBE 3220: 1000

    Гибка и формование
    Диапазон отгибаемого угла, °

    FBE 2520: -130…+130, FBE 3220: -130 … +130

    Макс. диагональ, мм

    FBE 2520: 2800, FBE 3220: 3530

    Макс. отгибаемая полка, мм

    FBE 2520: 204, FBE 3220: 204

    Максимальная длина гиба, мм

    FBE 2520: 2500, FBE 3220: 3200

    Нержавеющая сталь δb = 660 мпа, мм

    FBE 2520: 2, FBE 3220: 2

    Обычная углеродистая сталь δb = 410 MПа, мм

    FBE 2520: 3,2, FBE 3220: 3,2

    Макс. скорость вращения манипулятора, об/мин

    FBE 2520: 50, FBE 3220: 50

    Максимальная высота гиба, мм

    FBE 2520: 204, FBE 3220: 204

    Мин. толшина изгиба, мм

    FBE 2520: 0,5, FBE 3220: 0,5

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • Высокопрочная станина
    • Сервомеханическая система гибки
    • Универсальный гибочный и прижимной инструмент
    • Стандартный рабочий стол
    • Привод подачи и серводвигатель SIEMENS (Германия)
    • Линейная направляющая (шарико-винтовая) PMI Тайвань
    • Четырехэтапная система подготовки воздуха SMC / AIRTAC (Япония)
    • Автоматические выключатели и контакторы SIEMENS (Германия)
    • Выключатели SCHNEDER Electric (Франция)
    • Главный выключатель BALLUFF (Германия)

    Дополнительные опции (не входят в стандартную комплектацию)

    • Внешнее программное обеспечение
    • Короткие подвижные ножи
    • Cпециальная подготовка инструмента под чертеж заказчика (кастомизация инструмента)
    • Внешнее ПО для рабочего места технолога
    • Короткие подвижные гибочные ножи
    • Cпециальная подготовка инструмента под чертеж заказчика
    • Оснащение роботом для погрузки / выгрузки деталей
    • Дополнительный прижимной шток
