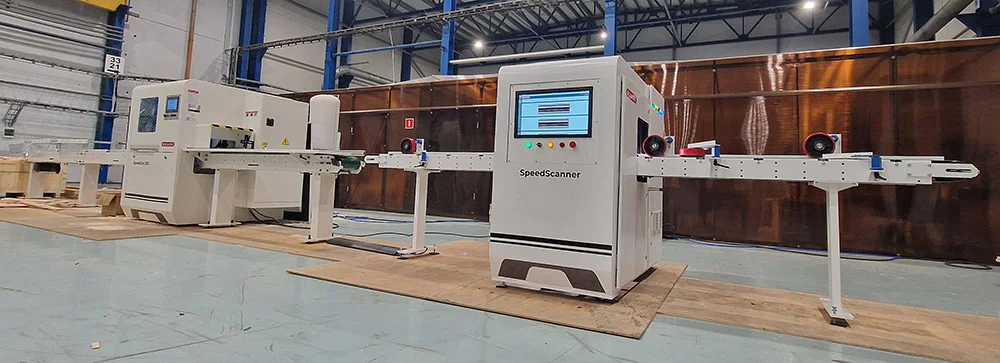

Автоматическая линия сканирования и торцевания QUADRO SpeedLine

Автоматическая линия сканирования и торцевания QUADRO SpeedLine

14 821 600 ₽

Частота вращения пилы, об/мин
3500

Автоматическая линия сканирования и торцевания QUADRO SpeedLine.

Артикул: 494593 Категория: Торцовочные станки Бренд: QUADRO Бренд: QUADRO

Автоматическая линия сканирования и торцевания QUADRO SpeedLine.

Модель: SpeedLine

Назначение и применение

Предназначена для вырезки дефектных мест и резки заготовок на запрограммированные длины и сорта с высокой скоростью подачи, в автоматическом режиме. Определение длин, дефектов и сортности древесины производится сканером с 4-х сторон, входящим в состав линии.

Оператору необходимо обеспечить подачу материала на линию. Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется высокоскоростным торцовочным станком на основе данных, переданных со сканера, который установлен до него.

Дефекты, длина и сортность считываются сканером, который осуществляет оптимизацию раскроя древесины в соответствии с заданными параметрами. Выгрузка заготовок происходит приводным ленточным транспортером и сортируется автоматически при помощи трёх пневматических толкателей.

Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.

Конструктивные особенности

Сортировочная станция
Привод системы подачи и подъёма пилы
Станция сканирования
Сенсорный экран
TOUCH-SCREEN экран
Органы управления и индикаторы работы сканера

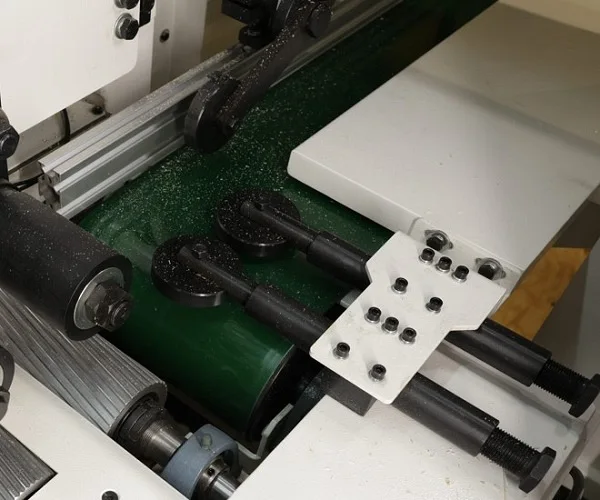

Транспортер подачи
Видеовитрина
Инструмент подготовки к внедрению
Инструмент настройки ТУ и моделирования производства
Инструмент визуализации происходящих процессов
Инструмент контроля для руководителя
Искусственный интеллект

Основные характеристики

Мощность двигателя подачи, кВт	0,75
Ширина заготовки, мм	220
Частота вращения пилы, об/мин	3500
Наружный диаметр дисковых пил, мм	500
Длина, мм	13 100 (доска 3 м.) / 17 100 (доска 6 м.)

Энергопотребление

Общая установленная мощность, кВт

18,6

Двигатели

Мощность подачи (серводвигатель), кВт	4,5
Мощность привода пильного диска, кВт	7,5

Резка

Торцевание	с вырезкой дефектных мест
Сечение резания (толщина х ширина), мм	100 x 100; 120 x 90; 160 x 75; 180 x 65; 195 x 50; 220 x 35

Обработка детали

Максимальная толщина обработки, мм	15 – 100*
Минимальная длина отрезаемой детали, мм	200
Минимальная длина заготовки перед подачей, мм	300**
Количество анализируемых сторон заготовки, шт.	4
Количество пород древесины, шт.	3 (сосна, ель; берёза — опционально)
Максимальная длина подаваемой заготовки, мм	6500
Минимальный размер подаваемой заготовки, мм	300

Рабочий стол

Длина принимающего стола, мм	2500
Длина подающего стола с разметкой, мм	2500

Пневмосистема

Количество пневматических выталкивателей на приемном транспортере, шт.

3***

Система управления

Мощность вычислительного комплекса, кВт	2
Требования к пропускной способности сети, мбит	минимальная — 3; рекомендуемая — 20

Подача материала

Тип подачи	роликовый
Макс. скорость подачи, м/мин	180
Ширина конвейерной ленты, мм	280
Количество верхних прижимных роликов, шт.	6
Количество нижних приводных роликов, шт.	6
Мощность подачи транспортеров, кВт	0,75
Возможность управления как торцовочным станком, так и толкателями напрямую	да
Длина транспортера, м	2 + 2 (доски до 3200 мм): 2 + 6 (доски до 6500 мм)

Больше характеристик

Мощность двигателя пилы, кВт	4,5
Минимальный размер распознаваемого дефекта, мм	1
Количество камер, шт.	4
Количество автоматизированных рабочих мест, шт.	не ограничено
Количество анализируемых срезов в секунду, шт.	до 5000
Количество настраиваемых сортов, шт.	3 сорта, опционально — до 15
Количество распознаваемых пороков древесины, шт.	15
Возможность автономной работы	да
Габариты	1500 × 1780 мм
